卸粮移动式皮带输送机

散料卸粮移动式皮带输送机是安徽华中机械配套有限公司皮带输送机设备系列中的成熟产品,畅销国内多年,适用于与输送机配套完成卸粮入库任务,低底盘、大接料斗可满足自卸或厢式散粮运输车的卸粮高度需要,可以快速卸粮,提高工作效率,是理想的卸粮入库机械。欢迎广大客户前来洽谈选购!我们将竭诚为您提供第一流的服务!
数量:
  • HZX
  • 皖华中机械

用途和性能特点

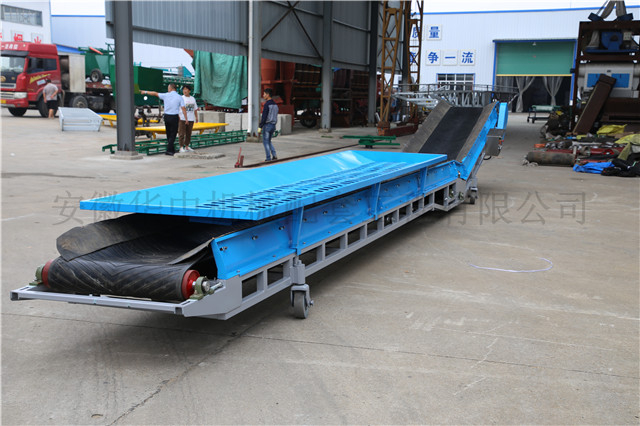

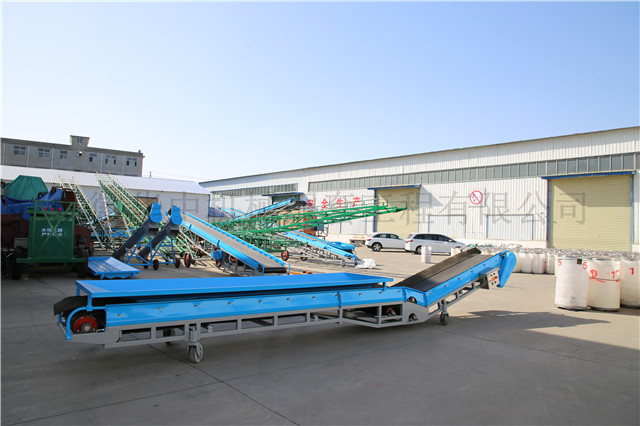

卸粮移动式皮带输送机图片

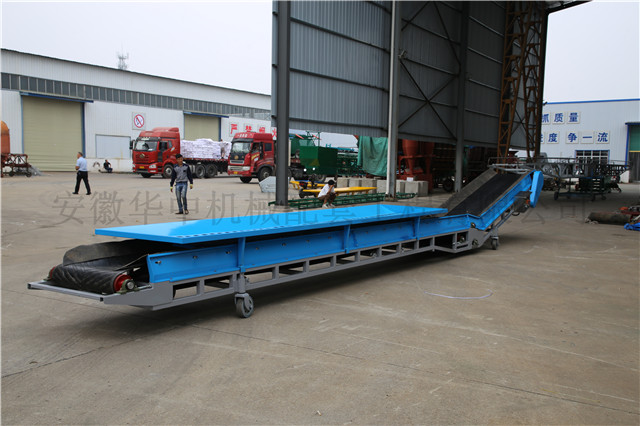

卸粮移动式皮带输送机图片

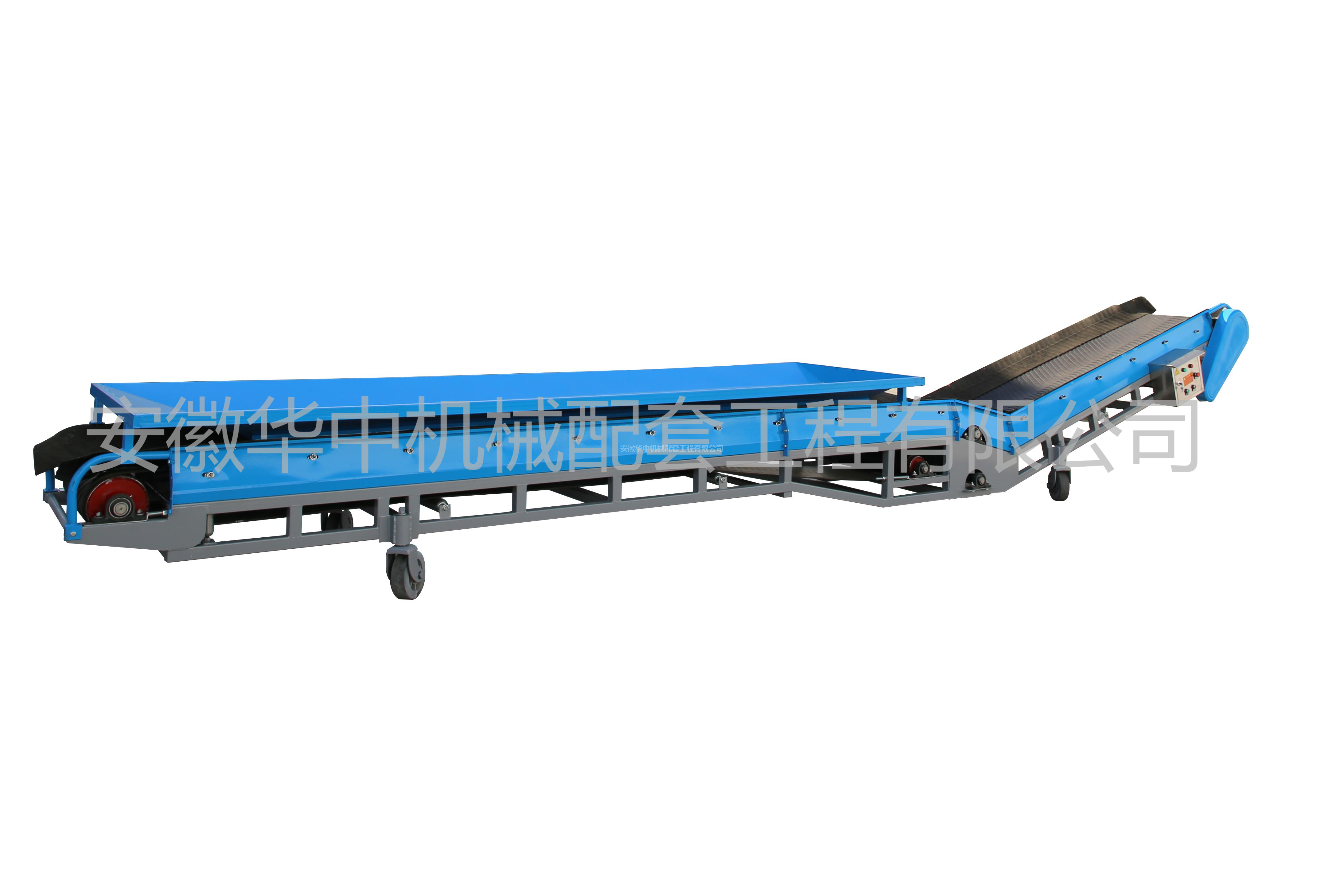

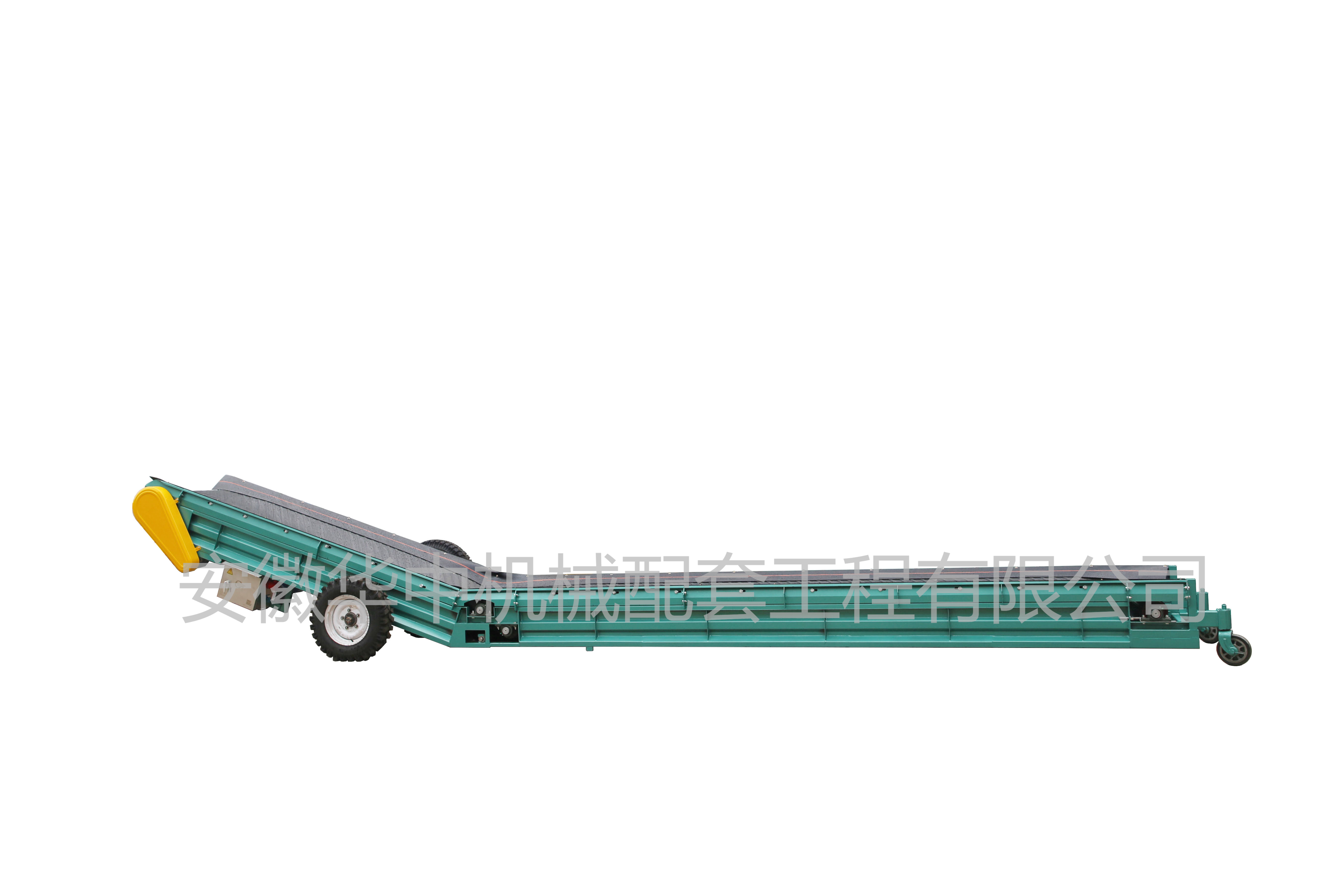

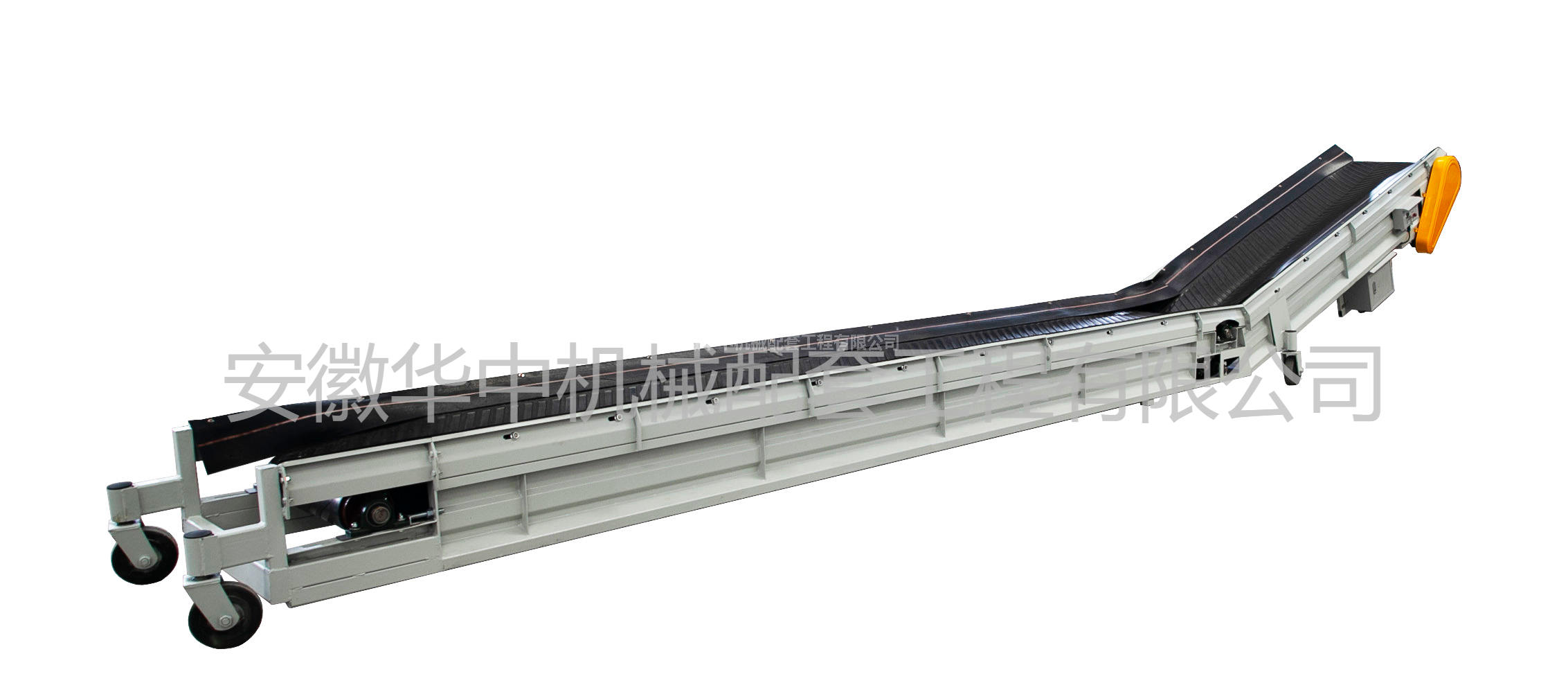

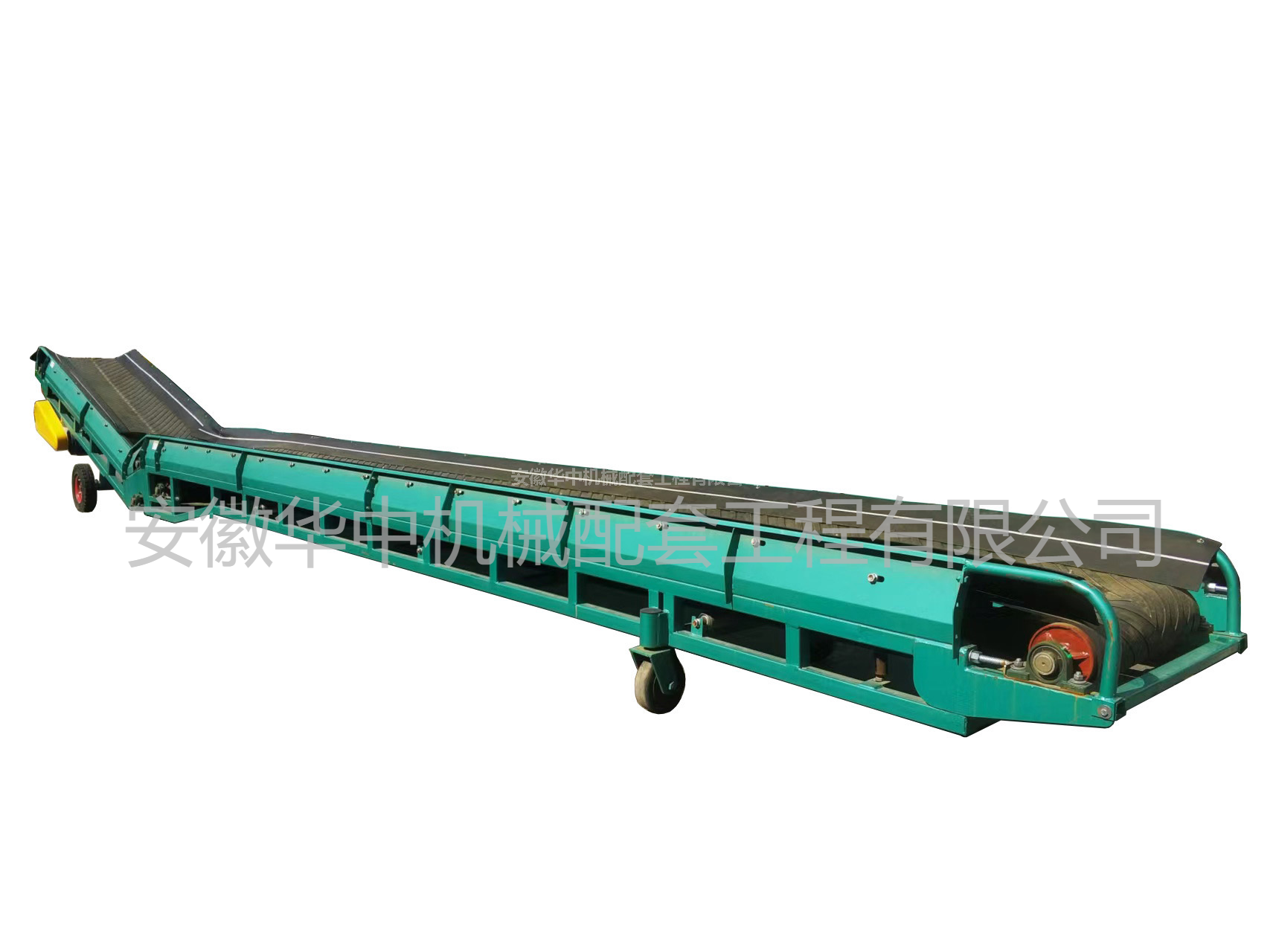

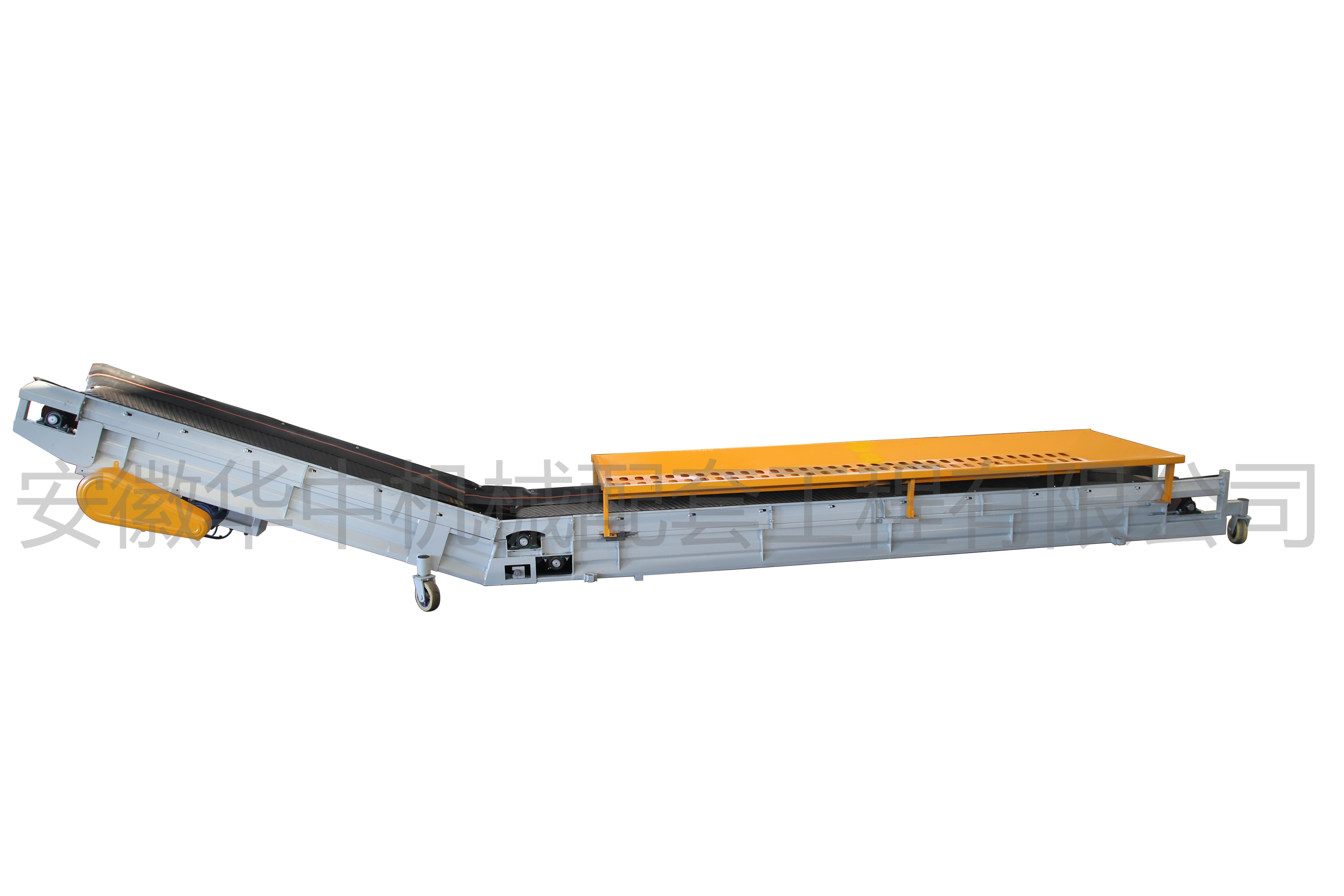

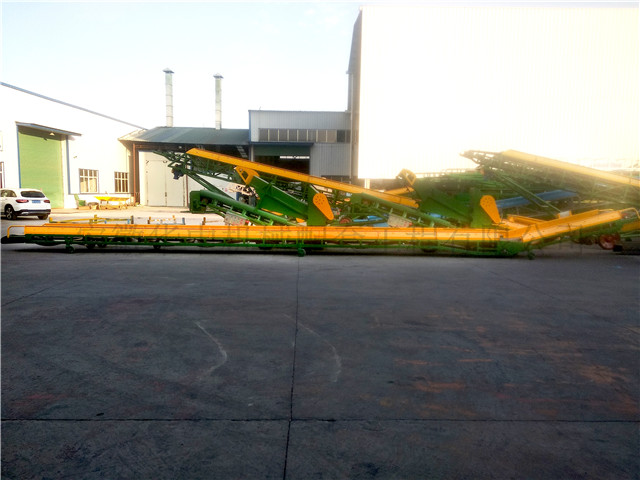

不同长度的卸粮移动式皮带输送机

不同长度的卸粮移动式皮带输送机


卸粮移动式皮带输送机用途


卸粮移动式皮带输送机是安徽华中机械配套有限公司皮带输送机设备系列中的成熟产品,畅销国内多年,适用于与输送机配套完成卸粮入库任务,低底盘、大接料斗可满足自卸或厢式散粮运输车的卸粮高度需要,可以快速卸粮,提高工作效率,是理想的卸粮入库机械。适用于散粮车到达库区后连接到其他进仓输送设备工作线,使粮食送达指定区域。


卸粮移动式皮带输送机

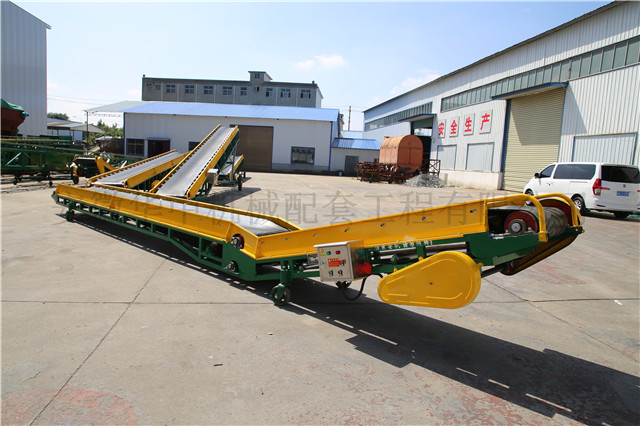

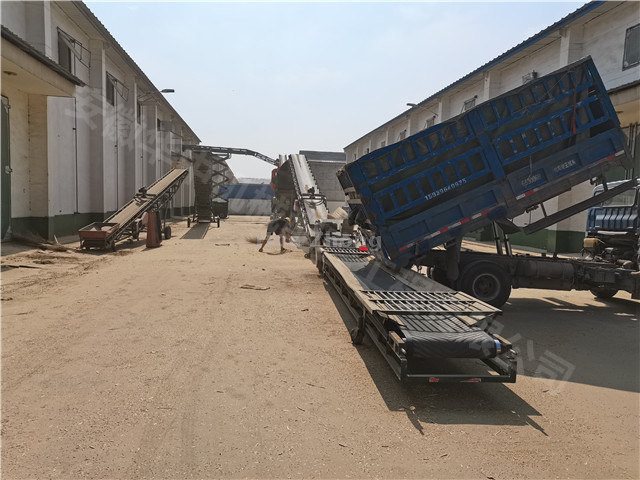

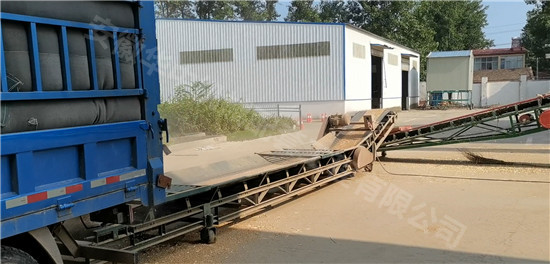

卸粮移动式皮带输送机工作场景


卸粮移动式皮带输送机性能特点

卸粮移动式皮带输送机有减速装置,结构简单,整个高度具有可调性,适用于不同高度的散粮运输车的卸粮使用。而且装有行走、万向轮,移动十分方便。卸粮移动式皮带输送机的机架采用方管焊接,具有足够的强度和良好刚性。

主要技术和服务参数


产品名称:卸粮移动式皮带输送机 型号:HZX
额定产量:散粮50-200t/h长度:8-10m(可定制)
卸粮斗长度:4-5m总功率:5.5kW
输送带宽度:550-800mm(可定制)输送带速度:散粮 ≤ 2.5m/s (可根据客户要求做特殊调整)
框架宽度:750-1000mm整机尺寸:可以根据客户的实际需求定制
材料特性:坚固,耐磨皮带材质特点:耐热,耐寒,耐磨,伸缩性好(-40°至+ 80°)
保修服务:视频技术支持,在线支持,人工服务售后服务:视频技术支持,在线支持,人工服务
保修期:1年内保修,易损件3个月内免费更换生产地:中国安徽
认证:ISO45001,ISO14001,ISO9001,CE保修期:1年内保修,易损件3个月内免费更换
适用行业:粮库,港口码头,饲料厂,化肥厂,粮食加工厂适用对象:玉米,水稻,大豆,小麦等散料


产品结构

  1. 卸粮移动式皮带输送机的卸粮机架

该皮带输送机设备的机架上下部均采用空腹方钢焊接为一个整体,成为卸粮移动式皮带输送机的主体。


  2. 卸粮移动式皮带输送机的传动部分

启动电机,电机皮带轮带动过桥轴一端皮带轮,使过桥轴转动,过桥轴另一端皮带轮带动主传动辊筒轴上皮带轮,使之主传动辊筒转动,驱动输送机的输送带运行。

传动部分示意图-带水印

传动部分示意图


3. 卸粮移动式皮带输送机的辊筒与托辊

卸粮移动式皮带输送机的辊筒共有四个。一个主传动辊筒安装在机架中部;三个改向辊筒,在机架中部,头尾各安装一个。辊筒全部采用钢件制成。

卸粮移动式皮带输送机的托辊包括上托辊,下托辊两种,两端都装有轴承,转动灵活。上托辊装在机架上面,双排成“V”形,其作用是承受粮食通过输送带面作用的正压力和切向底抹擦力,并对输送带起导向作用。下托辊装在机架内部,平行排列,其作用是承托回程输送带和导向。

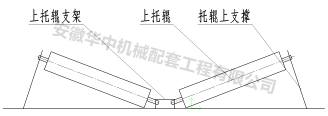

上托辊安装示意图-带水印

上托辊安装示意图


  4. 卸粮移动式皮带输送机的拉紧装置

卸粮移动式皮带输送机的换向辊筒、头、尾辊筒安装轴承座处,装有拉紧装置,作用是拉紧输送带和调正输送带跑偏。

调整时,把固定轴承座的两棵螺栓松开进行调整,调整好后再固紧轴承座装配螺栓。

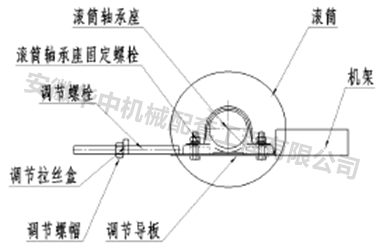

拉紧装置示意图-带水印

拉紧装置示意图

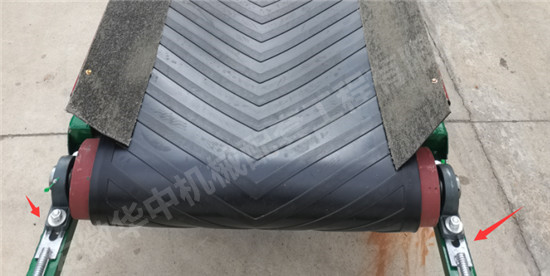

卸粮皮带输送机的拉紧装置



5. 卸粮移动式皮带输送机的行走机制

卸粮移动式皮带输送机的大行走轮由铸件制成,外圈有实心橡胶轮胎。它与前后支脚下端连接,作为机器的支撑和移动作用。

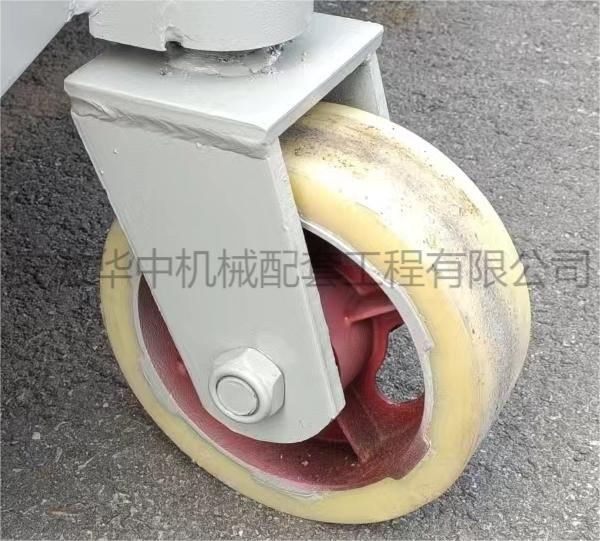

卸粮移动式皮带输送机的小行走轮(万向轮)外圈有实心橡胶轮胎,固定在机架尾部两侧,作为机器支撑及移动时换向。


万向轮外圈带橡胶行走轮

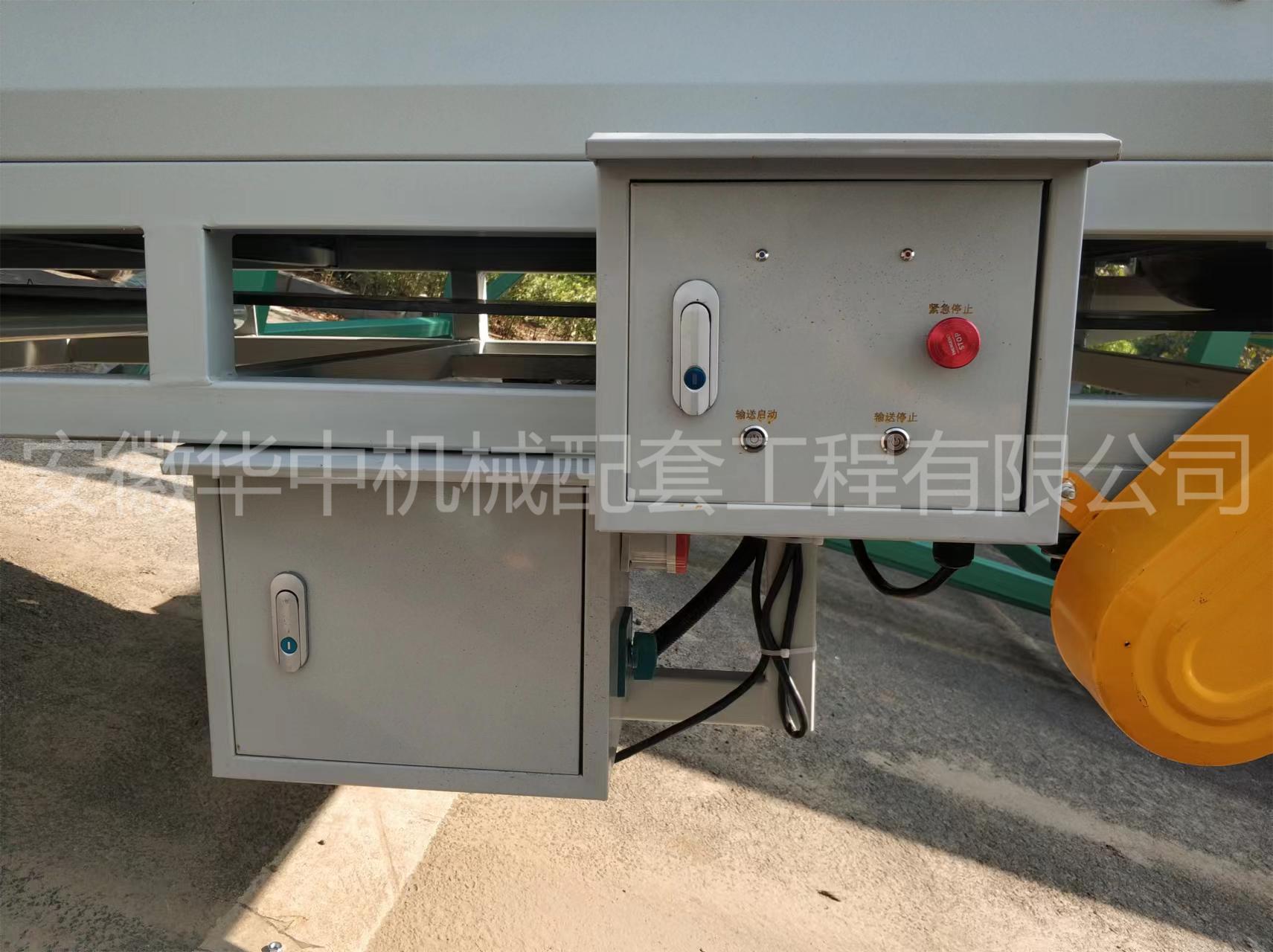

6. 卸粮移动式皮带输送机的的电气控制箱

卸粮移动式皮带输送机的电气控制箱内装有控制电机运转的开关装置,用于控制卸粮机的连续运转。


皮带输送机电气控制箱内部走线图

皮带输送机用的电气控制箱图

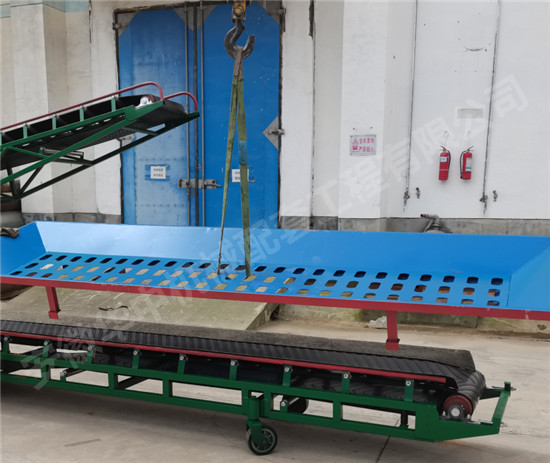

7. 卸粮移动式皮带输送机的的料斗

卸粮移动式皮带输送机的料斗由钢板焊接而成,可容纳散粮车卸下的粮食通过输送带输送出去,防止粮食胡乱散落。

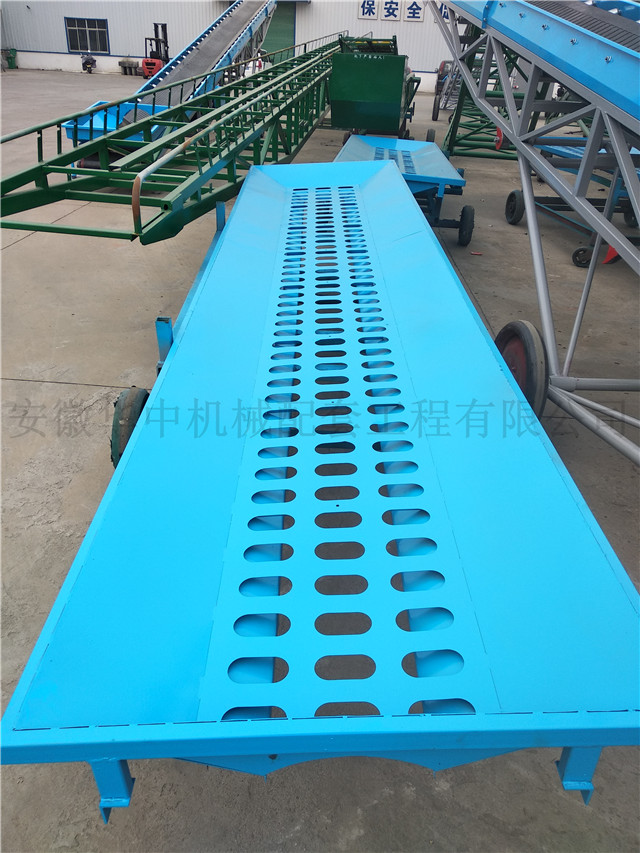

卸粮皮带输送机的料斗图片


使用维修

1. 使用时先将卸粮移动式皮带输送机升到所需要的高度,将设备稳定好;


2. 该输送机设备不允许负载启动,待启动后3—5分钟运转正常后方可投料;


3. 停止该卸粮移动式皮带输送机前应先停止投料,待输送带上物料输送完后,在关闭该皮带输送机的电机,切断电源;


4. 输送包装料时,卸下卸粮移动式皮带输送机的料斗即可,但须将包装料放置在输送机输送带的中央,以保持该输送机设备能够平衡平稳运行;


卸粮皮带输送机的料斗图片

卸粮皮带输送机的料斗


5. 该粮食皮带输送机设备升降时以及工作状态时,该输送机设备下方严禁站人;


6. 该粮食皮带输送机设备输送的物料不准带有酸、碱、油类及各种有机溶剂等;


7. 经常检查运转情况,发现该粮食皮带输送机设备运转异常,应立即停止该申诉送机设备的运转,并检查和排除故障;


8. 卸粮移动式皮带输送机的托辊转动不灵活时应及时修理和更换;


9. 定期(每6个月)对该输送机设备的润滑部位加注润滑脂或润滑油;


10. 使用中应保持卸粮移动式皮带输送机清洁,定期检查是否有磨损、扯断、裂纹、弯曲等不正常现象,如发现不正常应更换或修理;


11. 卸粮移动式皮带输送机使用中应该每季度检修一次,每年大修一次;


12. 该卸粮移动式皮带输送机在不使用时,请将其置于通风干燥处。


卸粮输送机的人字输送带图片

皮带加宽的卸粮皮带输送机


卸粮皮带输送机

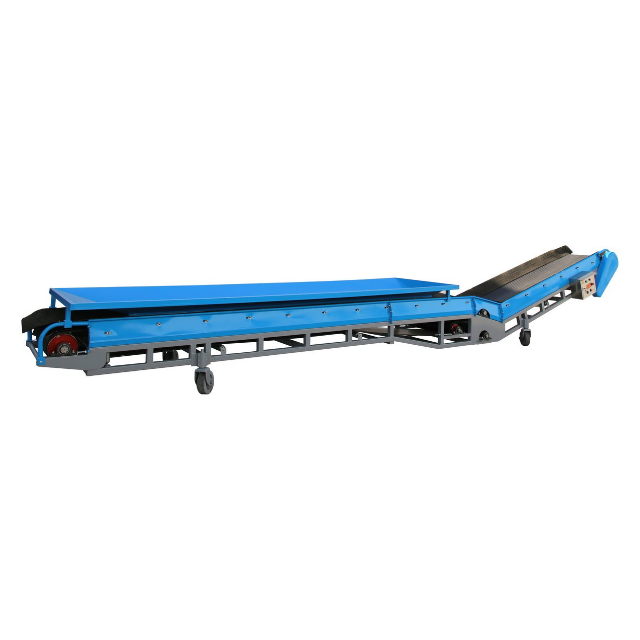

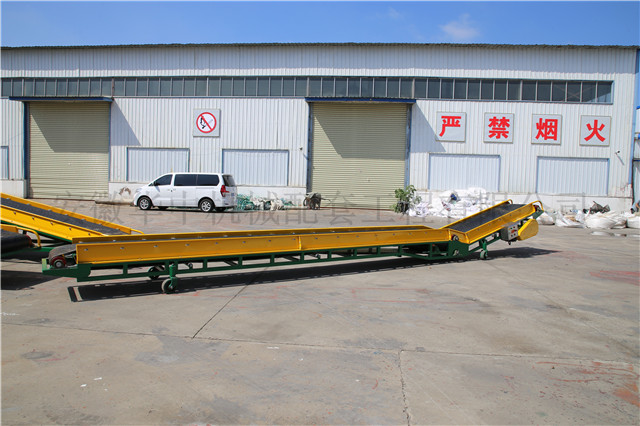

新改进的卸粮皮带输送

新改进的卸粮皮带输送机

新改进的卸粮皮带输送机




卸粮移动式皮带输送机的钢构件的表面处理和涂漆


1. 卸粮移动式皮带输送机的钢构件表面进行喷丸处理,钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,任何可残留的痕迹仅是点状或纹状的轻微色斑。


2. 卸粮移动式皮带输送机的底漆采用刷涂,面漆采用喷涂。


3. 卸粮移动式皮带输送机的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 卸粮移动式皮带输送机的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。


5. 该皮带输送机设备的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。
