转向装仓伸缩移动式皮带输送机

转向装仓伸缩移动式皮带输送机又称转向式伸缩装仓机,个别地区俗称大炮、炮台,是安徽华中机械配套有限公司装仓皮带输送机设备系列中的畅销成熟产品,也是国内装仓设备中的主流产品,畅销国内多年,技术成熟,客户认可度高。该机使用范围广,适用于散装谷物或其他小颗粒的运输和抛送,它可以在仓库中结合其他仓储设备使用,在不调整任何设备包括自身工作位置的情况下,可在±90°范围内把粮食送到粮仓的任何位置。也可以露天使用,同时适用于码头上散装粮食的装载。 ​
数量:
  • HZSZZ
  • 皖华中机械

主要用途

转向装仓伸缩移动式皮带输送机用途

转向装仓伸缩移动式皮带输送机又称转向式伸缩装仓机,个别地区俗称大炮、炮台,是安徽华中机械配套有限公司装仓皮带输送机设备系列中的畅销成熟产品,也是国内装仓设备中的主流产品,畅销国内多年,技术成熟,客户认可度高。该输送机设备使用范围广,适用于散装粮食或其他小颗粒的运输和抛送,它可以在仓库中结合其他仓储设备使用,在不调整任何设备包括自身工作位置的情况下,可在180°范围内把粮食送到粮仓的任何位置。也可以露天使用,同时适用于码头上散装粮食的装载。

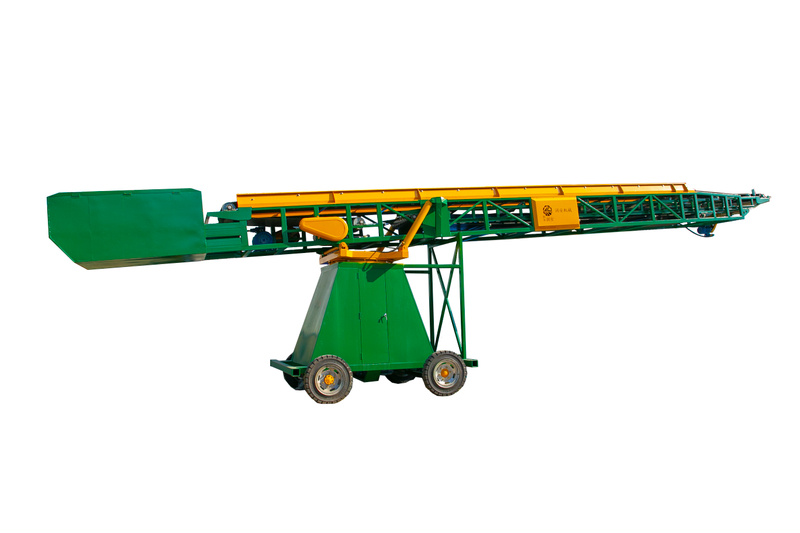

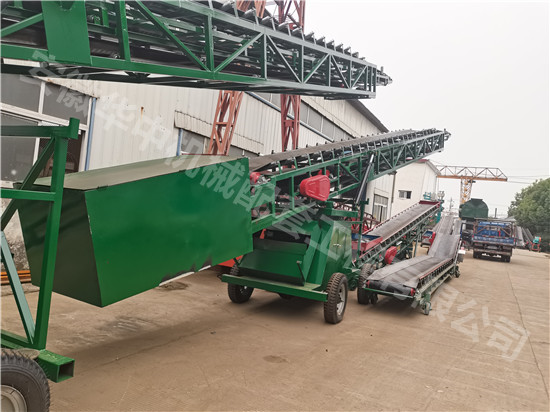

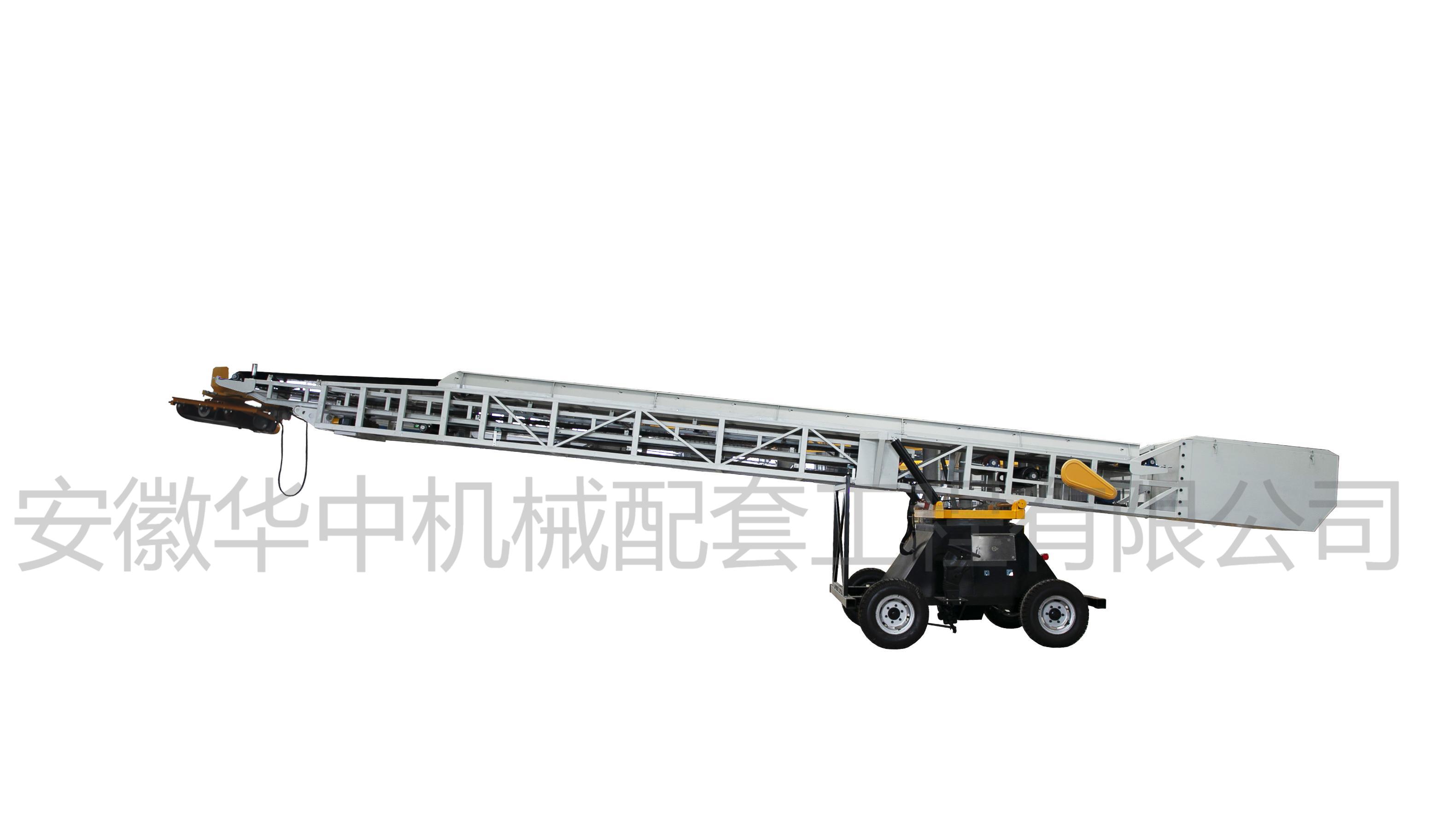

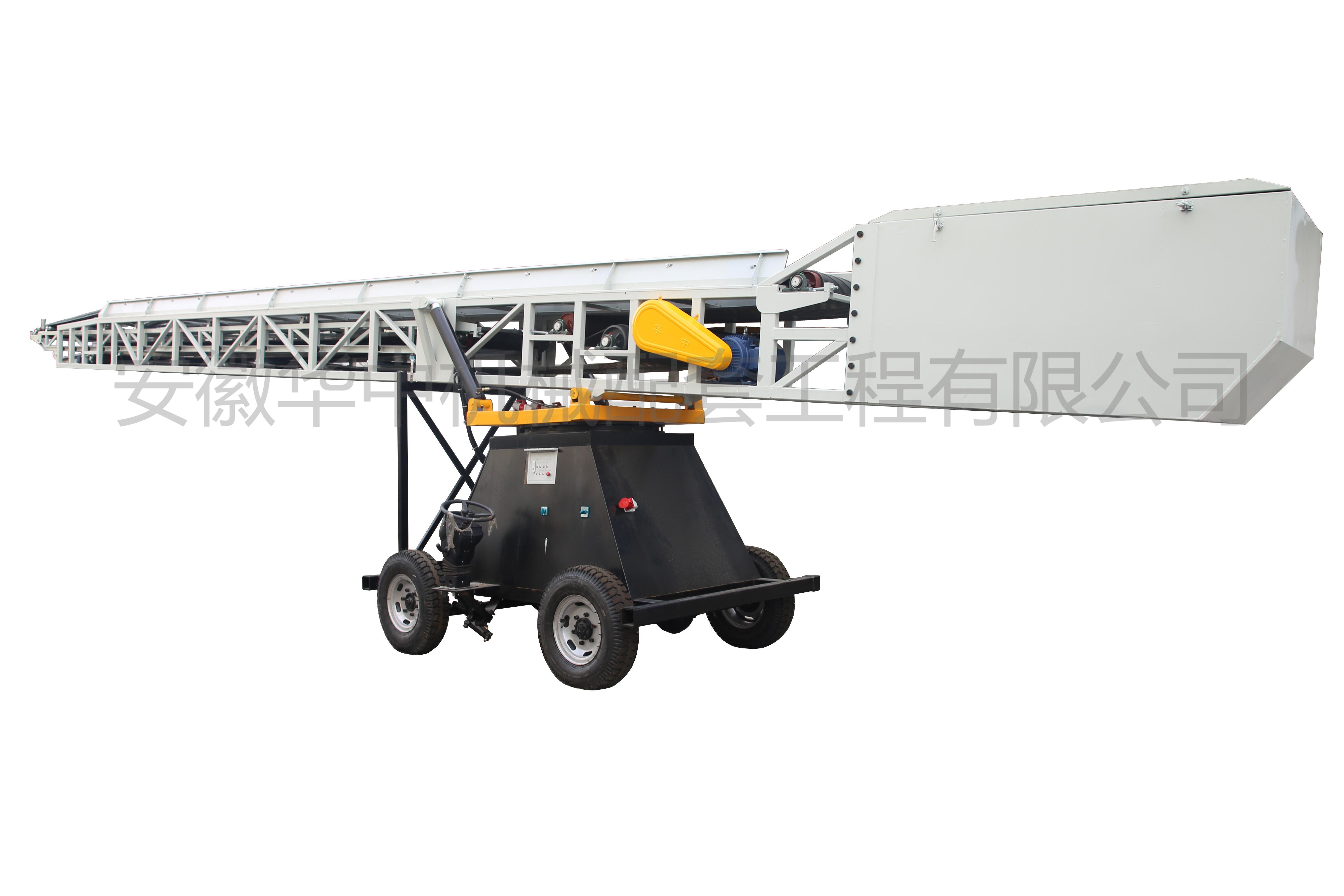

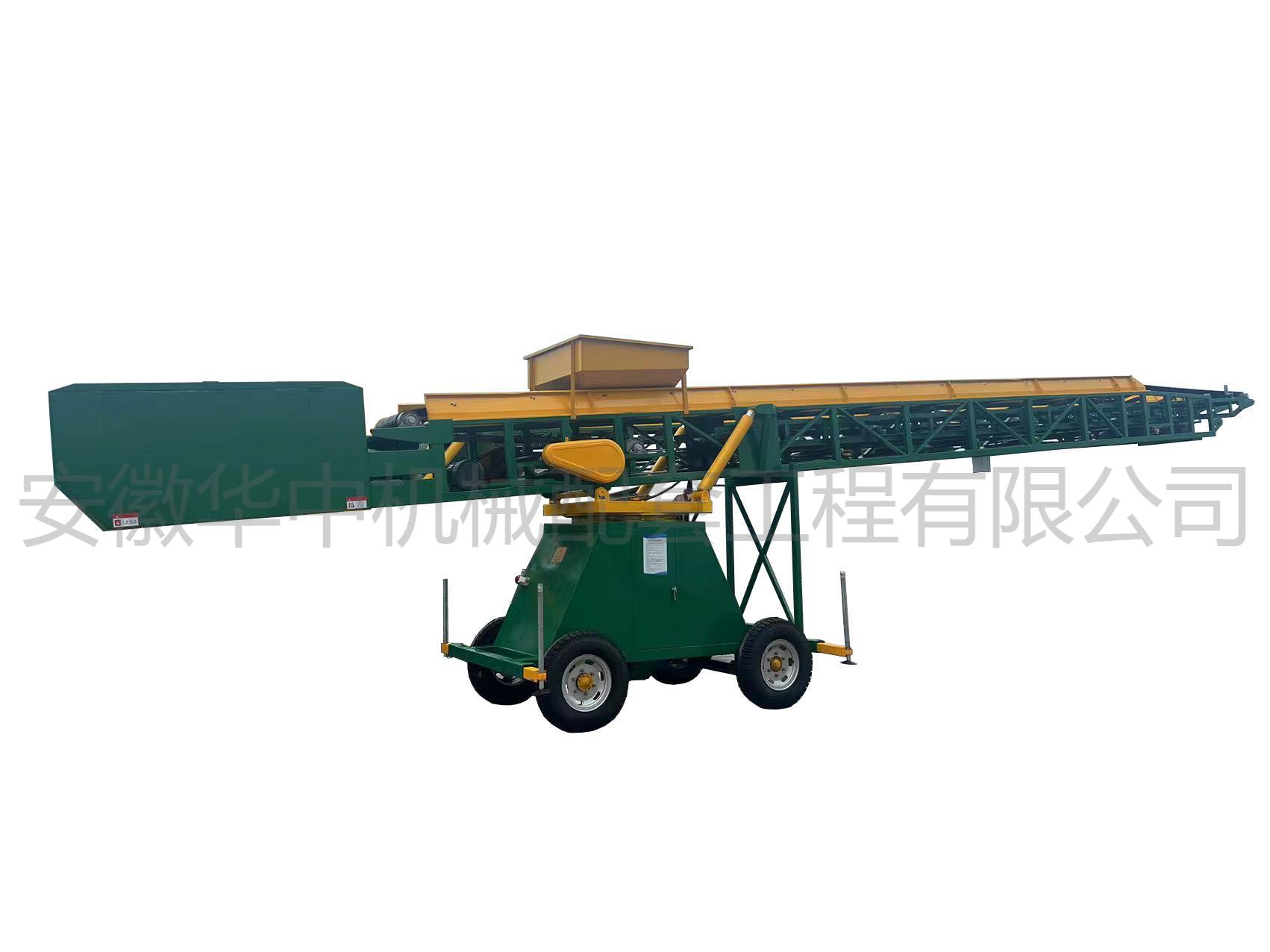

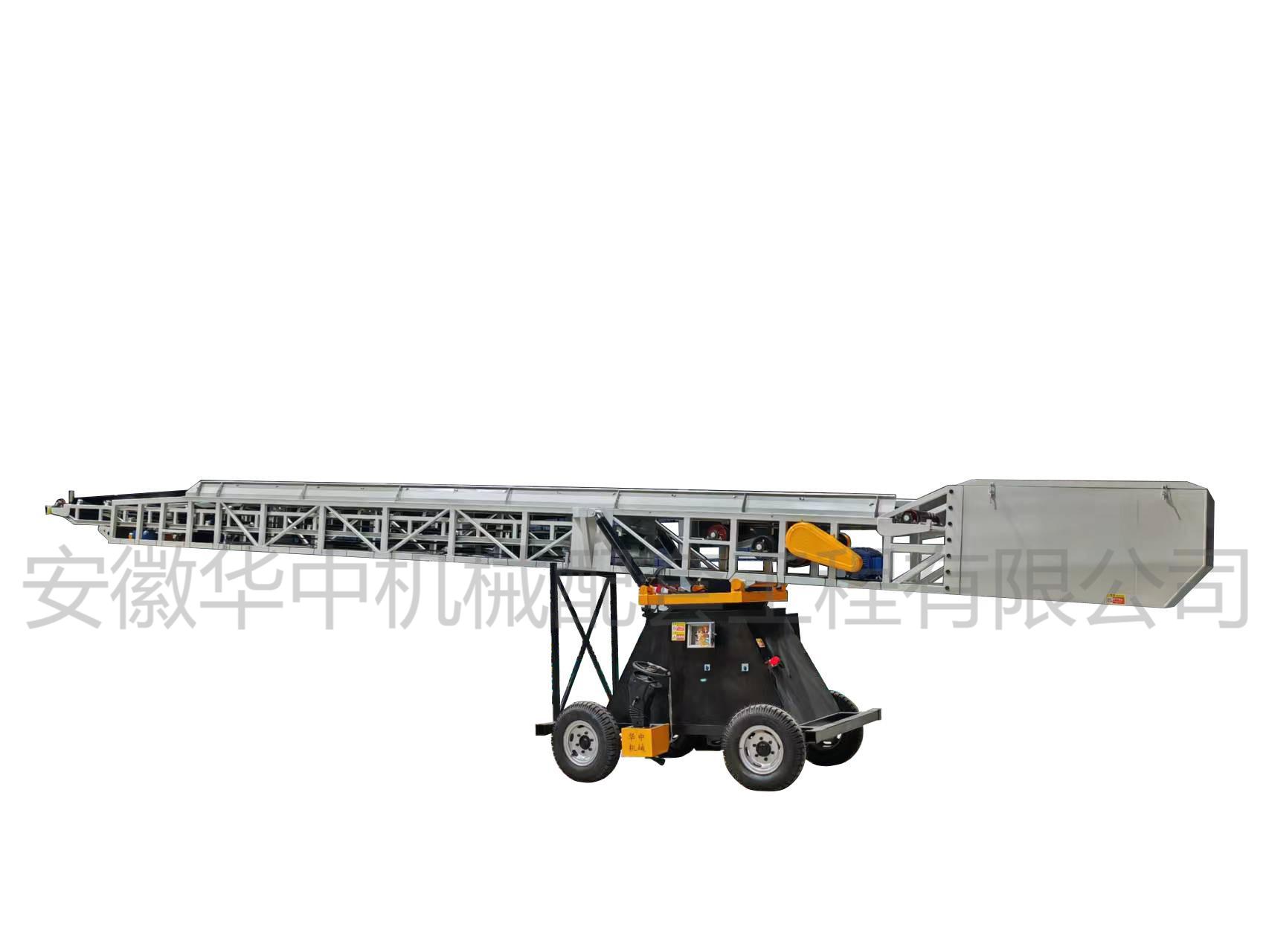

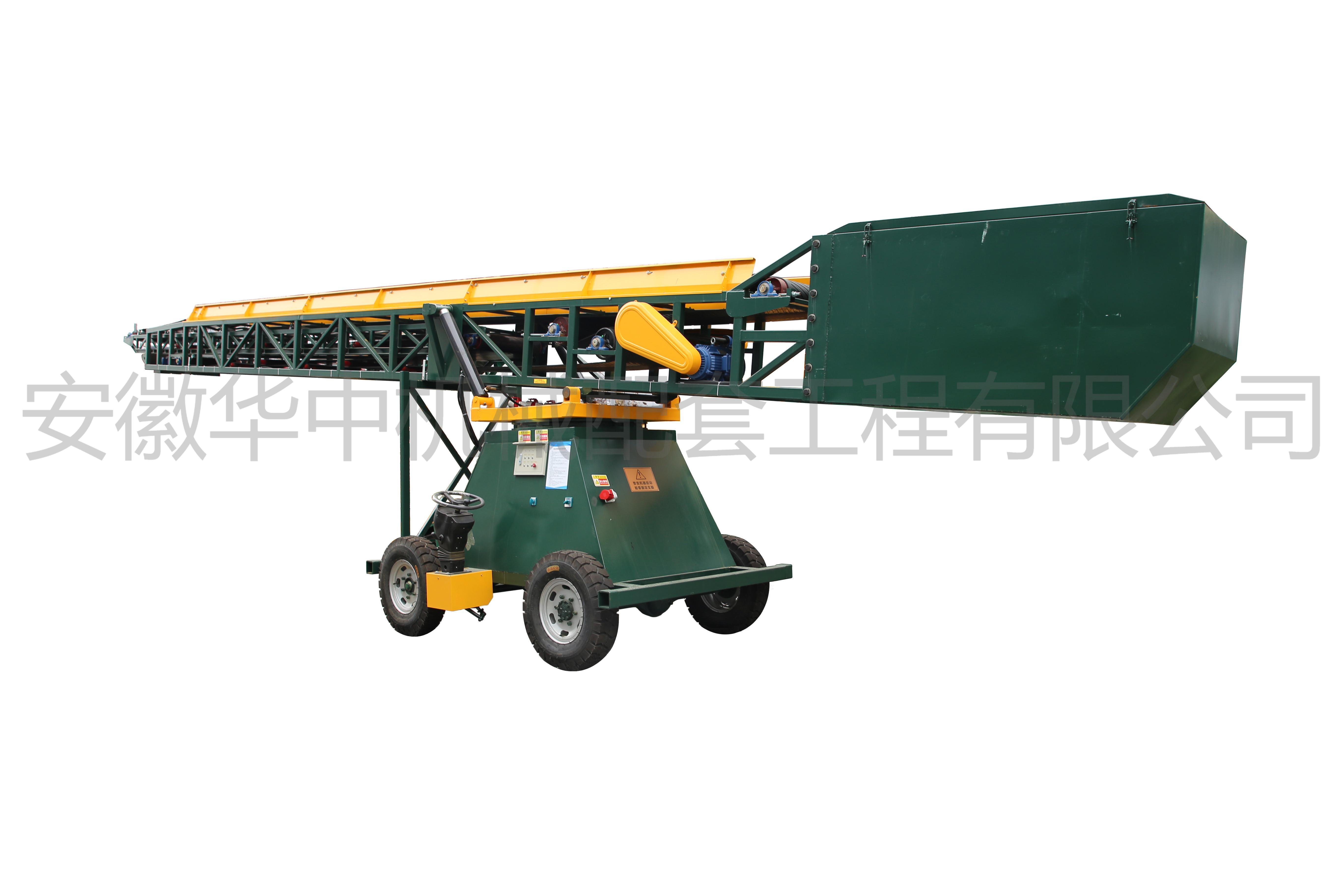

转向装仓伸缩式输送机图片


转向装仓伸缩移动式皮带输送机每小时输送量:散粮50-200吨/小时。



转向装仓伸缩移动式皮带输送机性能特点

1) 该皮带伸缩输送机有较高的输送高度,又有较大的覆盖范围(左右各转90度),并且自动化程度高。

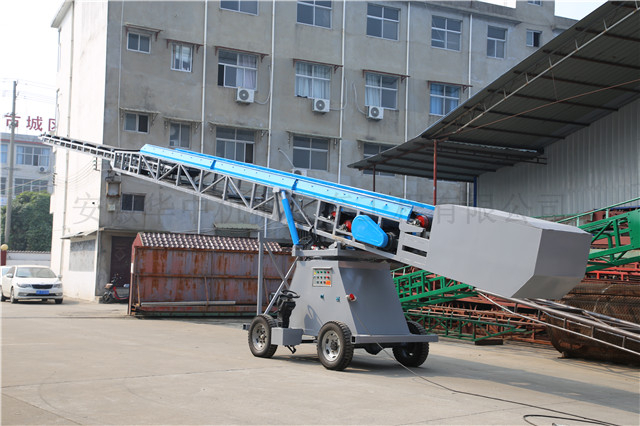

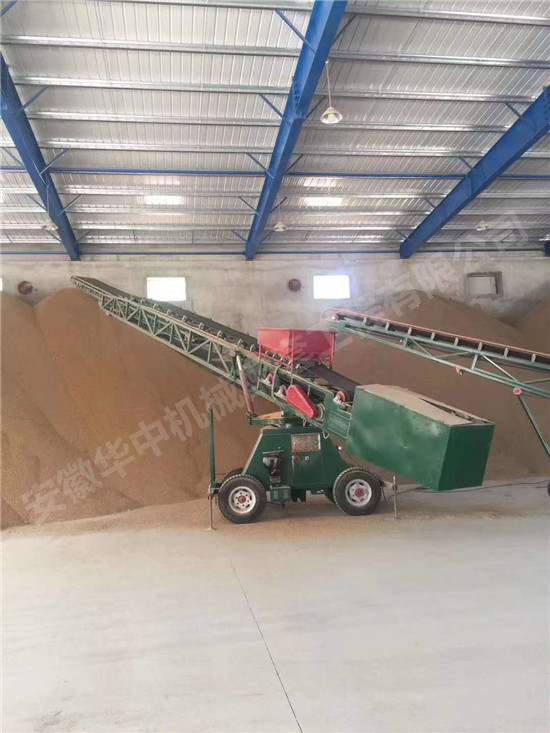

转向装仓伸缩式皮带输送机工作场景


2) 该转向装仓伸缩移动式皮带输送机采用液压装置进行升降,具有自动升降、运行平稳、操作方便等特点。

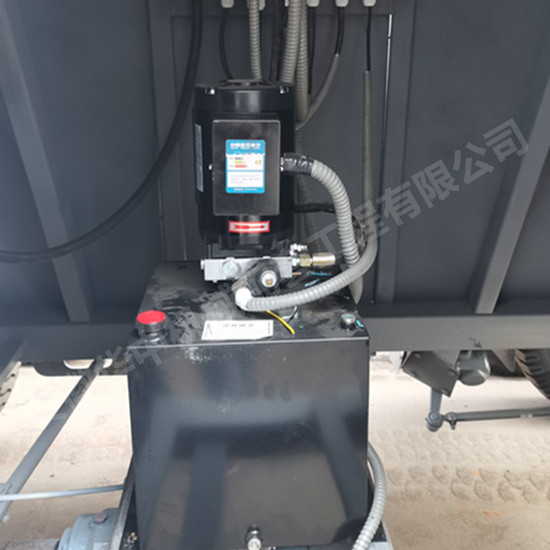

伸缩式皮带输送机的液压油泵图片


3) 该转向装仓伸缩移动式皮带输送机左右转向灵活、操作轻巧方便,可实现人工旋转与自动旋转。目前业界主流是人工旋转,操作时,通过人力推动装仓机尾部的方斗即可实现输送机的人工旋转,调整输送机的输送方向。


4) 该转向装仓伸缩移动式皮带输送机根据需要配有电动行走装置,具有行走速度适中、能平稳灵活的进行行走等特点。

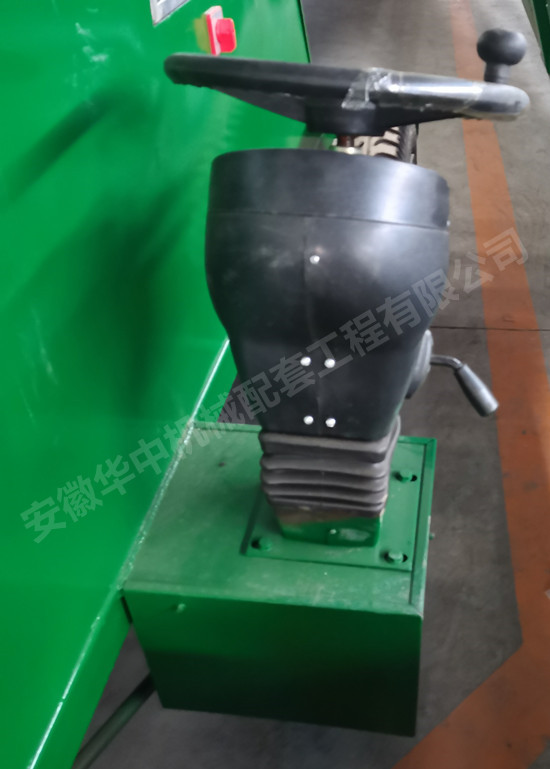

伸缩式皮带输送机的电动行走装置图片


主要技术和服务参数


产品名称:

转向装仓伸缩移动式皮带输送机

型号:

HZSZZ

额定产量:

散粮50-200t/h

长度:

12-26m(可定制)

输送高度:

5m-9.5m

总功率:

13.7kW-23.2kW

输送带宽度:

550-800mm(可定制)

输送带速度:

散粮≤   2.5m/s  (可根据客户要求做特殊调整)

框架宽度:

750-1000mm

输送倾角:

11~25°(从水平计)

材料特性:

坚固,耐磨

皮带材质特点:

耐热,耐寒,耐磨,伸缩性好(-40°至+   80°)

保修服务:

视频技术支持,在线支持,人工服务

售后服务:

视频技术支持,在线支持,人工服务

保修期:

1年内保修,易损件3个月内免费更换

生产地:

中国安徽

认证:

ISO45001,ISO14001,ISO9001,CE

保修期:

1年内保修,易损件3个月内免费更换

适用行业:

粮库,港口码头,饲料厂,化肥厂,粮食加工厂

适用对象:

玉米,水稻,大豆,小麦等散料


产品结构

1. 机架

转向装仓伸缩移动式皮带输送机的机架主要由高频焊管型钢组焊而成,机架尾部有用钢板组焊的方斗,内部加装配重块,使机器保持平衡。

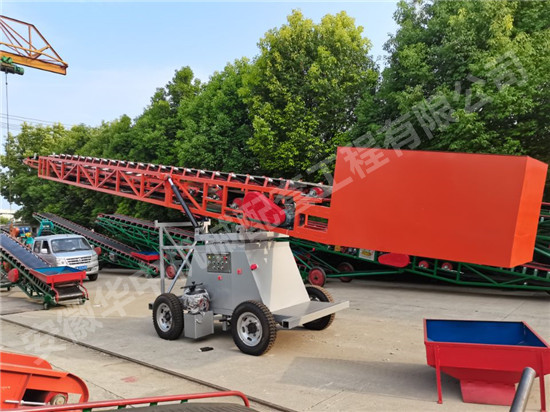

待运输的转向装仓伸缩皮带输送机图片


2. 驱动装置

转向装仓伸缩移动式皮带输送机的驱动装置为电机驱动的覆胶辊筒,布置于机架铰点后部,可起配重作用,具有结构紧凑、便于维护、调整等特点。

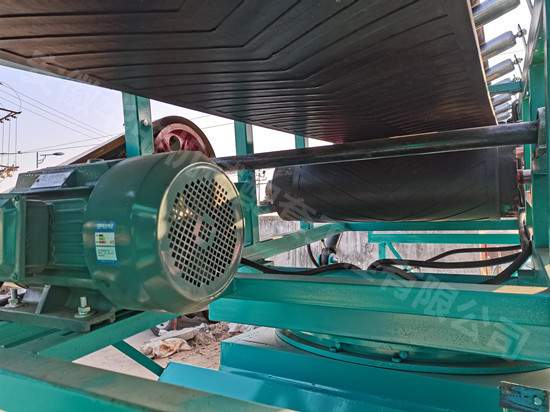

皮带输送机设备的驱动装置


3. 改向辊筒与托辊

改向辊筒由高频钢管制成的筒体和钢轴、 有轴承座、轴承、边支座等组成,对输送带起改向作用。上托辊组由三节呈槽型布置的上托辊和边支架组成,托辊槽形角25°其作用是承受粮食给输送带施加的正向压力和摩擦力,并对输送带起导向作用;下托辊为平直托辊,平行排列,起到承托回程输送带作用;中间段胶带跑偏时可以通过调整上下托辊来纠正。

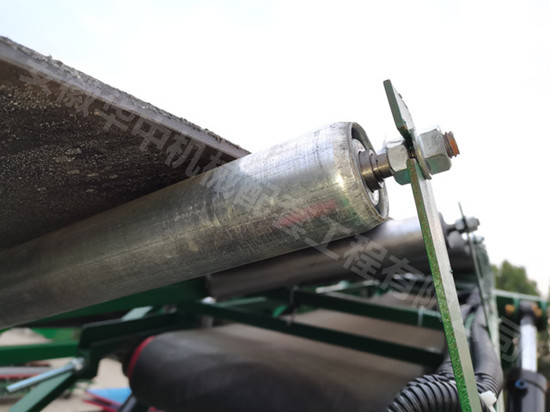

皮带输送机上托辊图片

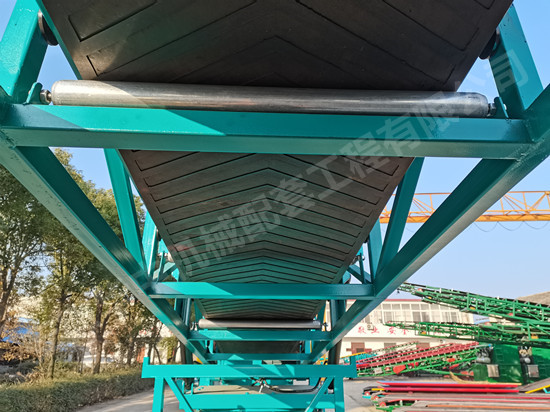

皮带输送机下托辊图片


4. 张紧装置

转向装仓伸缩移动式皮带输送机的张紧装置主要有丝杆、调节螺母等组成,其固定在机架头、中、尾部,驱动辊筒(改向辊筒)轴承座下方,用扳手旋转调节螺母,从而带动滚筒移动,起到调节输送带松紧和纠正胶带跑偏的作用。


张紧装置

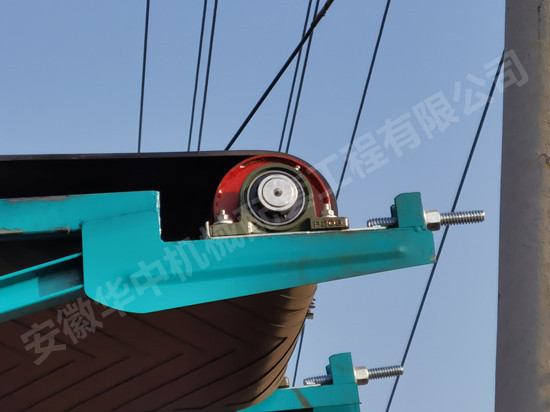

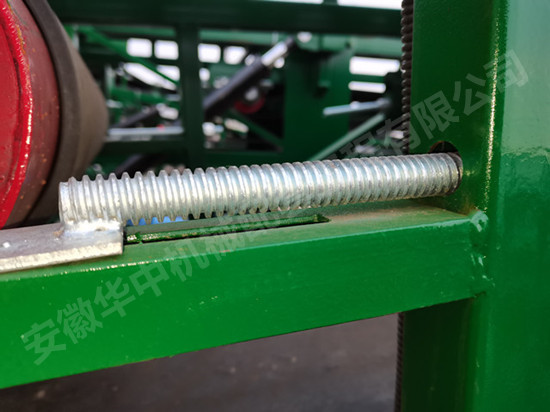

输送机张紧装置图片


5. 升降装置

主要有电机、油泵、油管、油缸组成。当启动油泵后,压力油通过油管进入油缸,推动活塞后带动机架上升,当按下降按钮时在机架重力作用下活塞收回,机架回到初时位置。

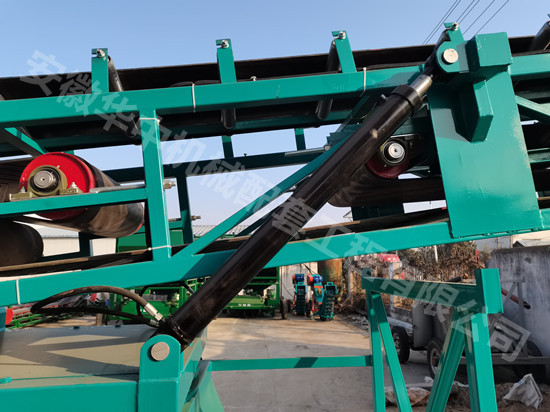

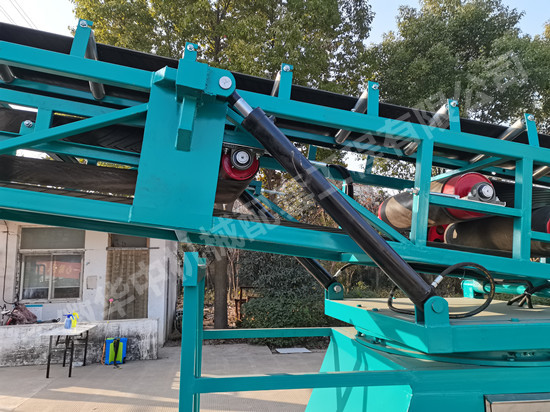

输送机油管

输送机油管


6. 转向机构

如自动旋转,转向机构由旋转架、旋转心轴、一对伞形齿轮、减速器组成。通过配重调节旋部件重心落在旋转心轴上,加之配有辅助滚轮支承,因而转动灵活、稳定可靠。

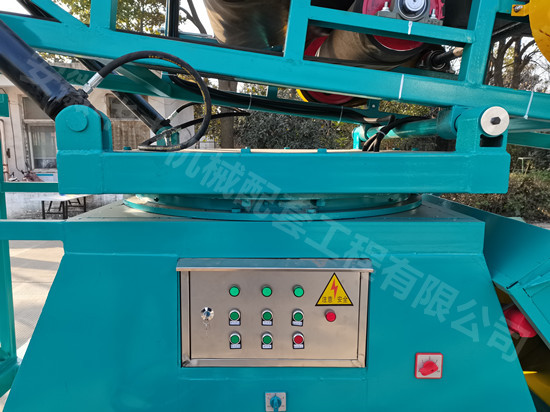

皮带输送机的转向机构


7. 行走机构

该皮带伸缩输送机设备的行走机构由走轮和底架组成,如自动行走有电驱动装置,驱动原理为摆线针电机通过链条带动行走轴,从而驱动整机行走。整机转向灵活,转向原理为安装于底盘架前方的两只方向轮来实现。

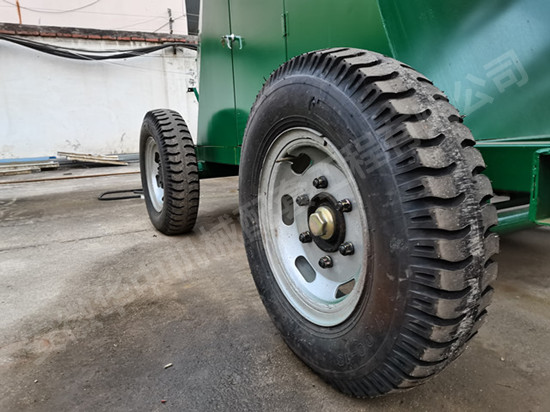

伸缩式皮带输送机的行走轮


8. 伸缩装置

该皮带伸缩输送机设备的伸缩装置采用电机带动蜗轮蜗杆减速机驱动齿轮齿条传动,从而驱动伸缩架伸长或收缩。

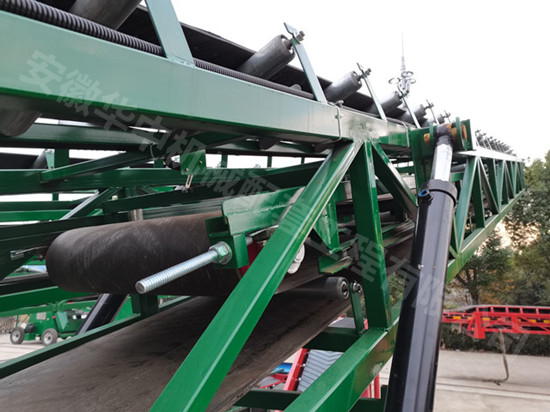

伸缩式皮带输送机的伸缩机架


9. 电气控制箱

电气控制箱内装有控制电机运转的开关装置,用于控制输送机的连续运转、输送机的前伸后缩和升降等行为。

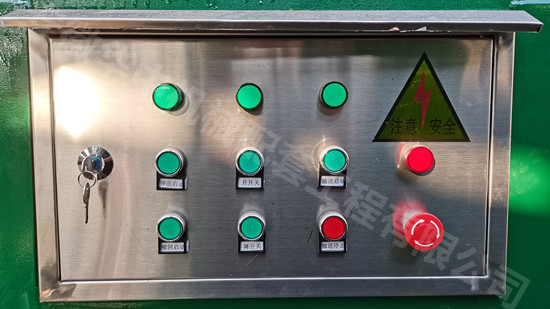

伸缩式皮带输送机的电气控制箱

伸缩式皮带输送机的电气控制箱图片

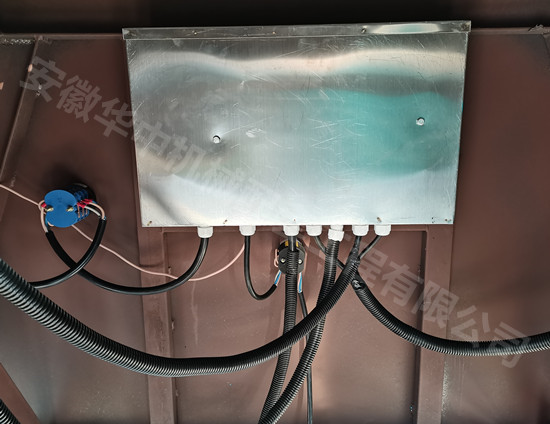

输送机的电气控制箱后视图片


安全操作规定

1. 该皮带输送机设备运转时禁止清理机头、机尾辊筒及其附近的粮食及杂质等。


转向装仓伸缩移动式皮带输送机图片


2. 在该皮带输送机设备上进行检修、处理故障或做其他工作时,设备操作员必须关停设备并闭锁输送机的控制开关,挂上“有人工作,严禁合闸”的停电牌。


3. 转向装仓伸缩移动式皮带输送机的操作员应认真执行岗位责任制和交接班制度,不得擅离岗位。


4. 转向装仓伸缩式皮带输送机在运行过程中,严禁任何人从输送带下面穿过,或从输送带上面跨越,输送带打滑时,严禁用手拉动。


5. 处理输送带跑偏时严禁操作和修理人员用手、脚及身体的其他部位直接接触输送带及辊筒。


6. 严禁人员攀登该装仓皮带输送机设备,不准用其运送设备和笨重物料。



钢构件的表面处理和涂漆


1. 转向装仓伸缩移动式皮带输送机的钢构件表面进行喷丸处理,钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,任何可残留的痕迹仅是点状或纹状的轻微色斑。


2. 转向装仓伸缩移动式皮带输送机的底漆采用刷涂,面漆采用喷涂。


3. 转向装仓伸缩移动式皮带输送机的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 转向装仓伸缩移动式皮带输送机的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。


5. 转向装仓伸缩移动式皮带输送机的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。


使用和维护

1. 将转向装仓伸缩式皮带输送机移动到工作地点使用前必须落下四只辅助支脚,并调整支脚螺杆使底座架呈水平。

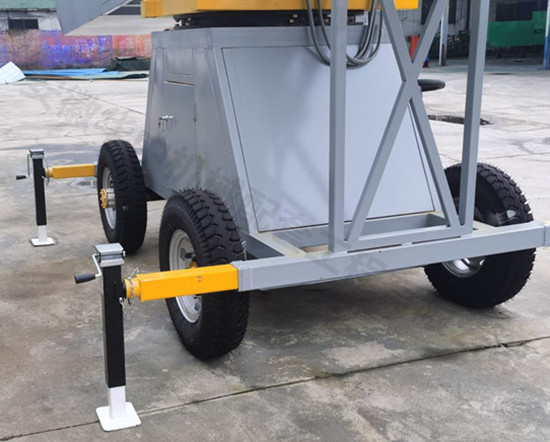

装仓机5-带水印


2. 使用该转向装仓伸缩式皮带输送机时,悬臂下严禁站人或过人。


3. 使用该粮食移动皮带输送机设备时,不许带负载起动,起动三分钟后方能给料,停车前应先停止给料,待余料输送完毕后再关机。


4. 进行升降动作时,本转向装仓伸缩式皮带输送机必须停止运行。

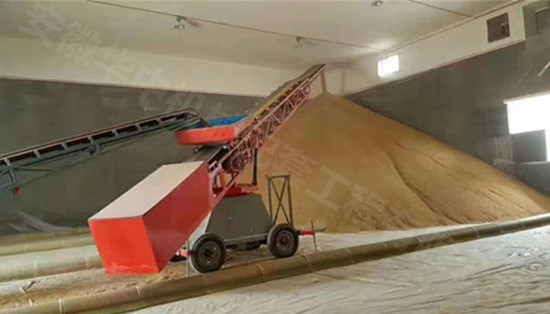

5. 为保证转向装仓伸缩移动式皮带输送机的使用寿命,对各旋转轴承和减速机要定期注油。使用过程中应保持清洁,平时定期检查滚筒、托辊、轴承有无异常现象;升降油缸有无漏油现象;钢结构件有无裂断。


装仓伸缩550-带水印



注意事项

1. 试机时该皮带输送机设备机架下方不得站人或过人。

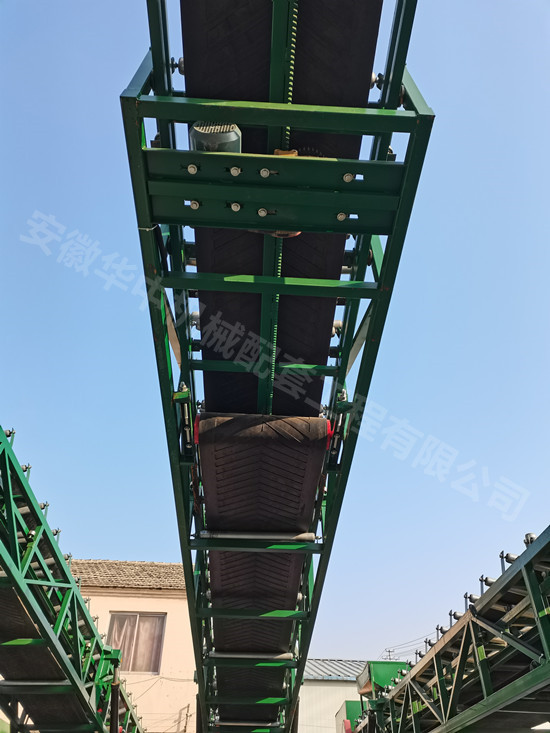

机架下严禁站人-带水印


2. 电动控制系统不要使任何两项功能同时工作,以免增加不安全因素。


3. 分别将各电机空载运行30分钟,检查转向装仓伸缩移动式皮带输送机的各部件有无异常,轴承发热升温不得高于40℃。


4. 检验升降装置、转向装置动作是否灵活,运转是否平稳。


5. 升起转向装仓伸缩移动式皮带输送机的四只支脚,试验前后行走和转向是否可靠。


6. 转向装仓伸缩移动式皮带输送机的输送带不宜过紧,以免缩短设备的使用寿命。
