登高移动式皮带输送机

登高移动式皮带输送机又称移动式包散两用输送机,是安徽华中机械配套有限公司皮带输送机设备系列中的成熟产品,畅销国内多年,技术成熟,使用范围广,主要应用范围为:散、包装的粮食或其它小颗粒物料的输送、装卸、码垛、作囤、倒仓等仓库的多种作业,能在仓库内或者在露天使用。可多台串联使用或与其它仓储机械搭配起来使用。设有升降装置,可进行不同高度的作业。
数量:
  • HZD
  • 皖华中机械

用途和性能特点

登高移动式皮带输送机用途登高移动式皮带输送机又称移动式包散两用输送机,是安徽华中机械配套有限公司皮带输送机设备系列中的成熟产品,畅销国内多年,技术成熟,使用范围广,主要应用范围为:散、包装的粮食或其它小颗粒物料的输送、装卸、码垛、作囤、倒仓等仓库的多种作业,能在仓库内或者在露天使用。可多台串联使用或与其它仓储机械搭配起来使用。设有升降装置,可进行不同高度的作业。


登高移动式皮带输送机每小时输送量:散粮50-200吨/小时,包粮1200包/小时

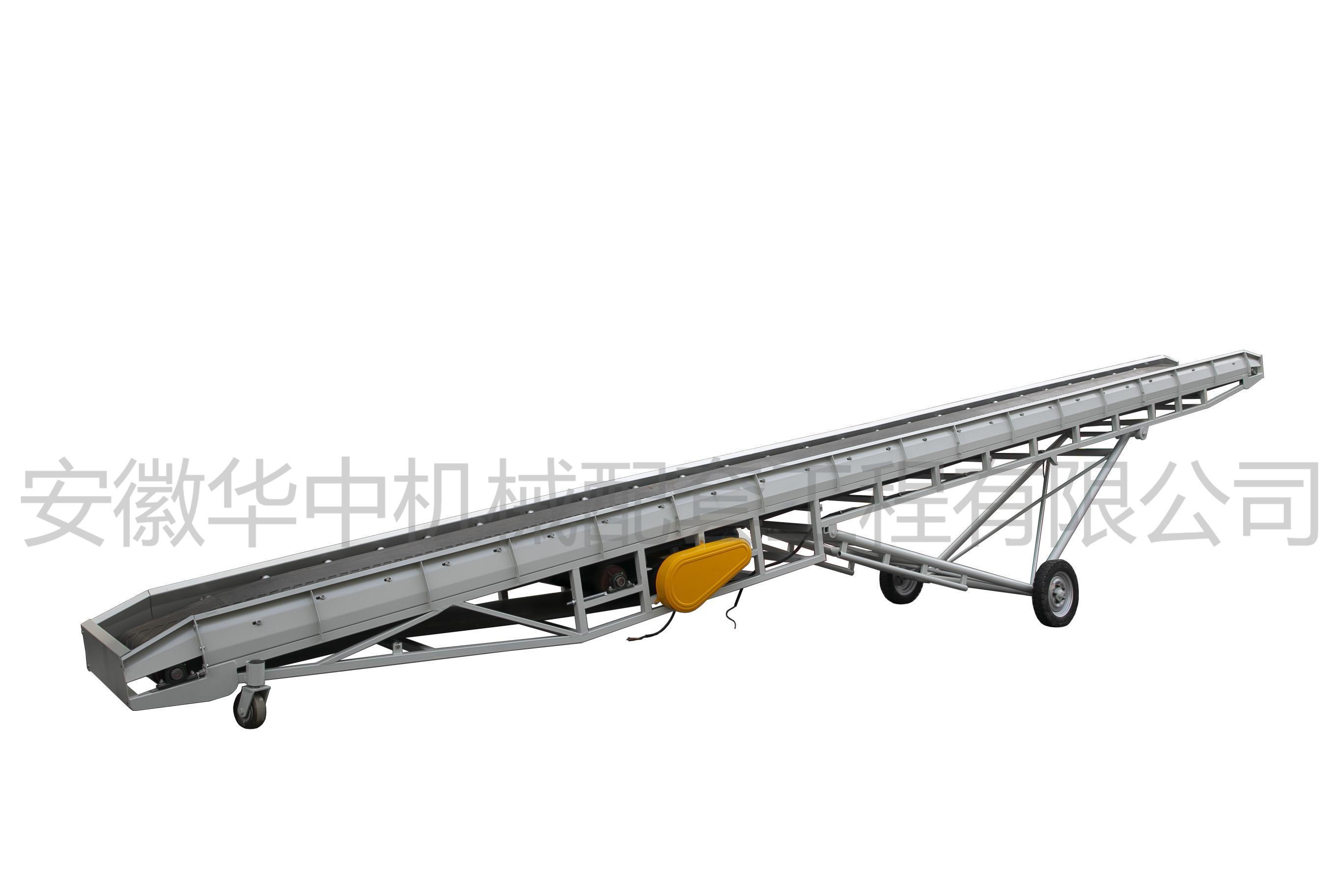

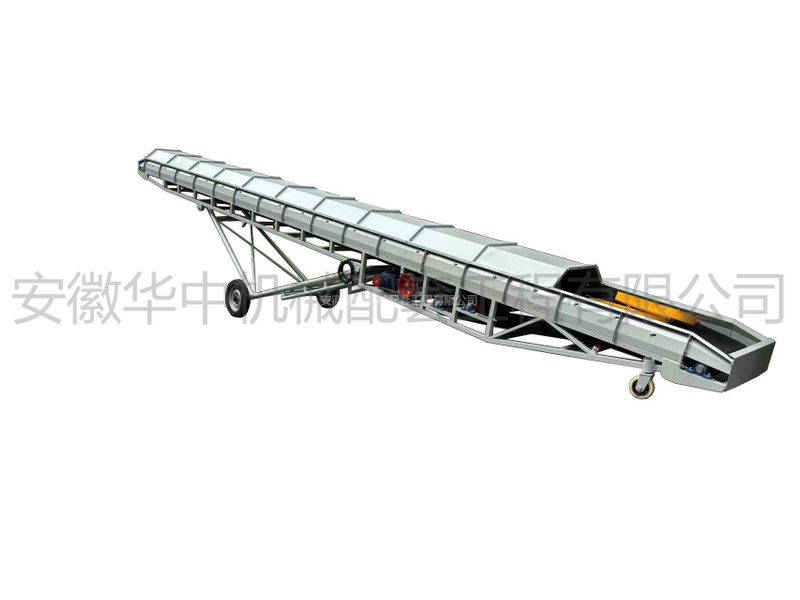

登高移动式皮带输送机图片

登高移动式皮带输送机图片

粮库内的安徽华中机械登高移动式皮带输送机

粮库内的安徽华中机械登高移动式皮带输送机

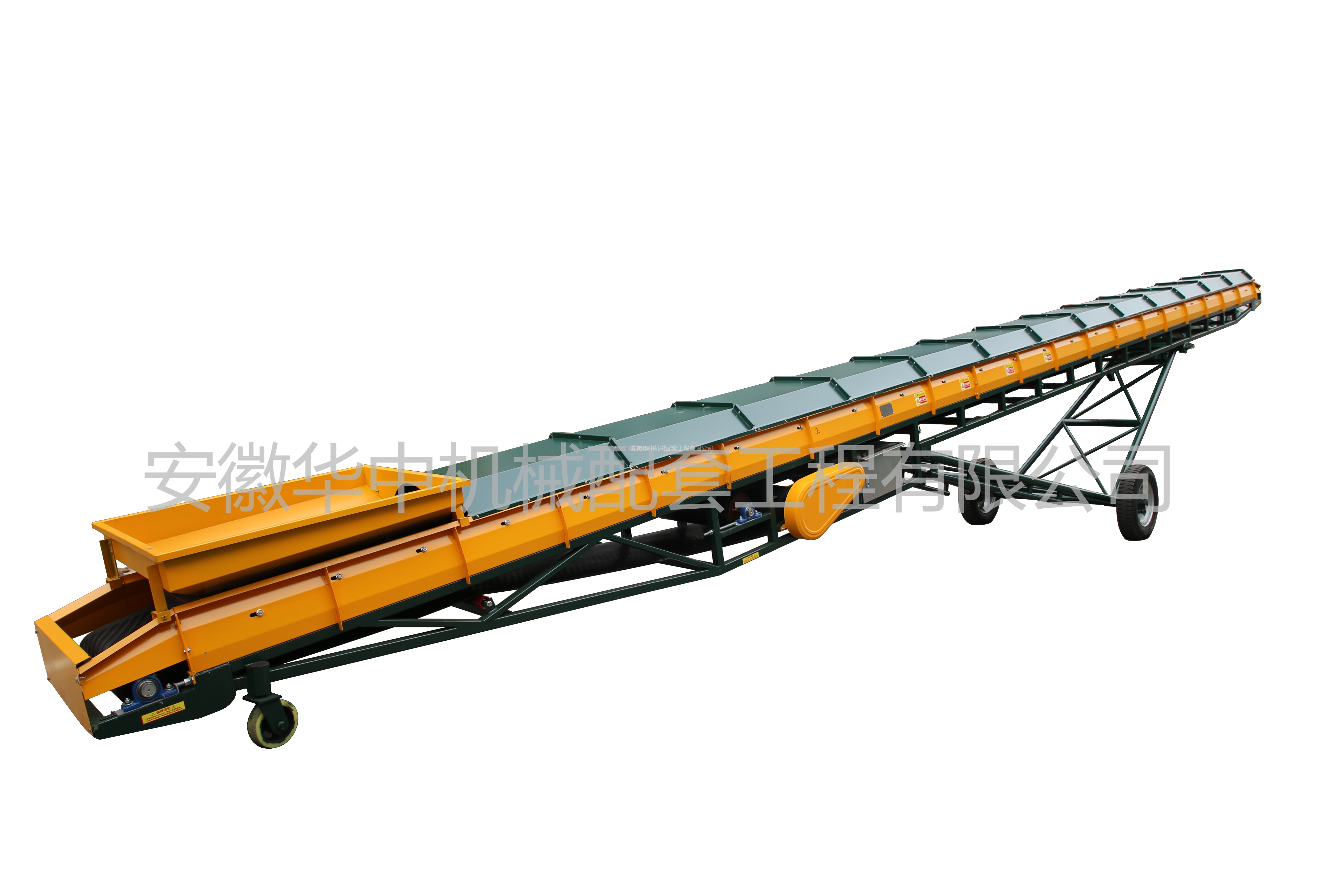

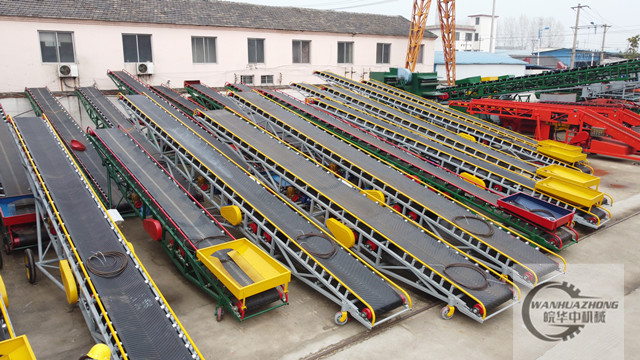

中储粮黄登高移动式皮带输送机

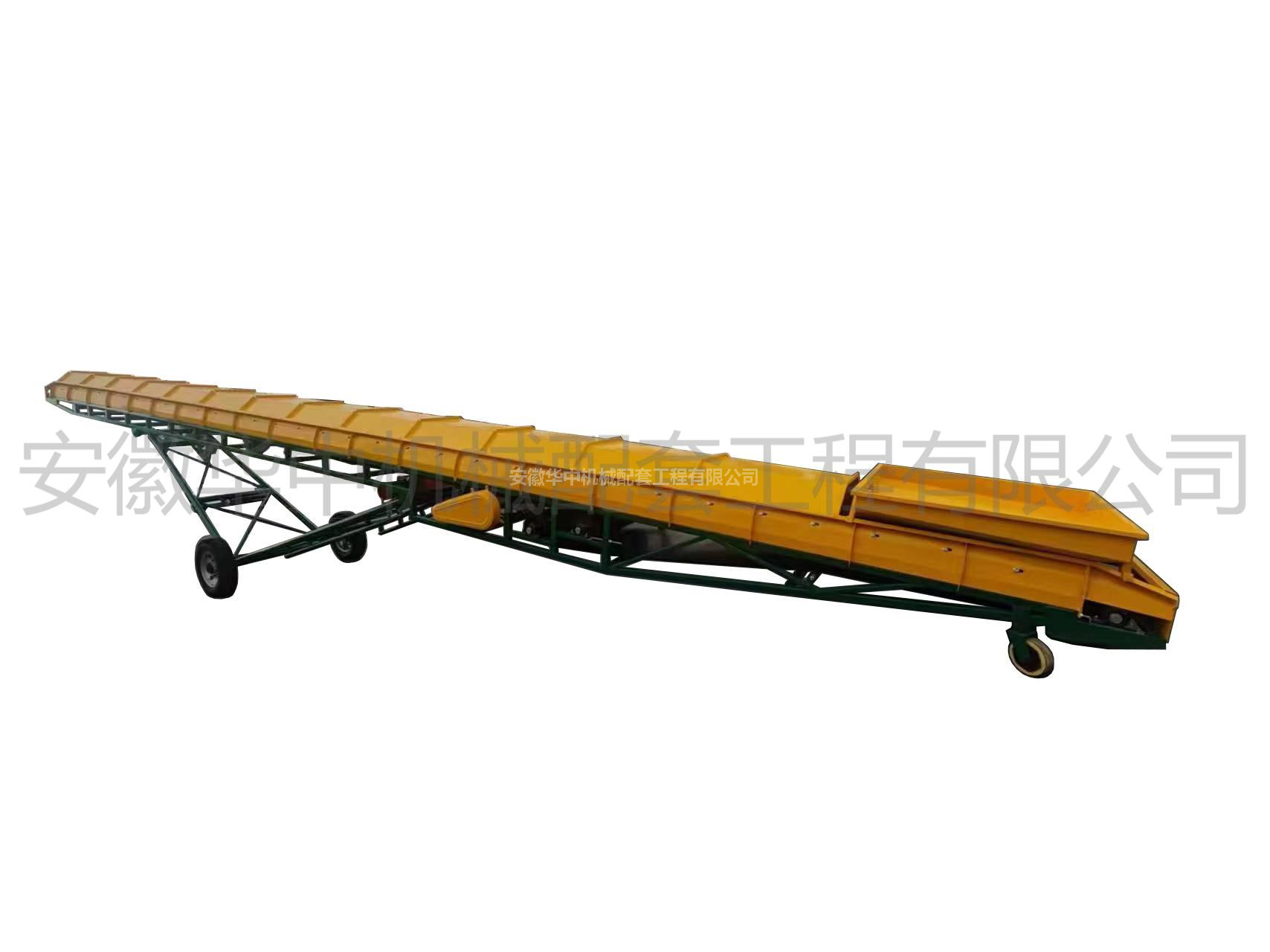

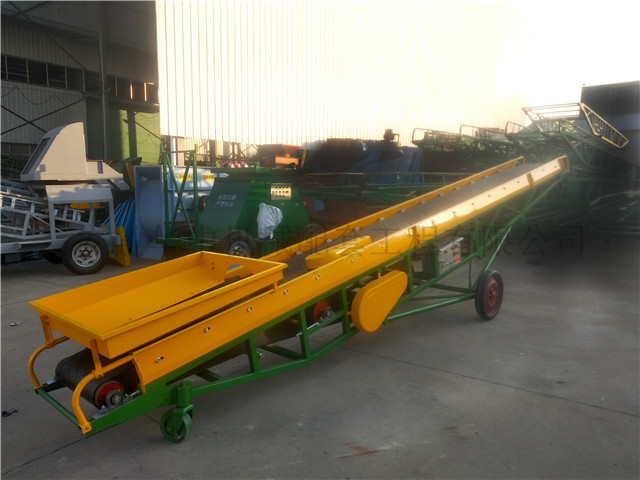

颜色定制的登高移动式皮带输送机图片

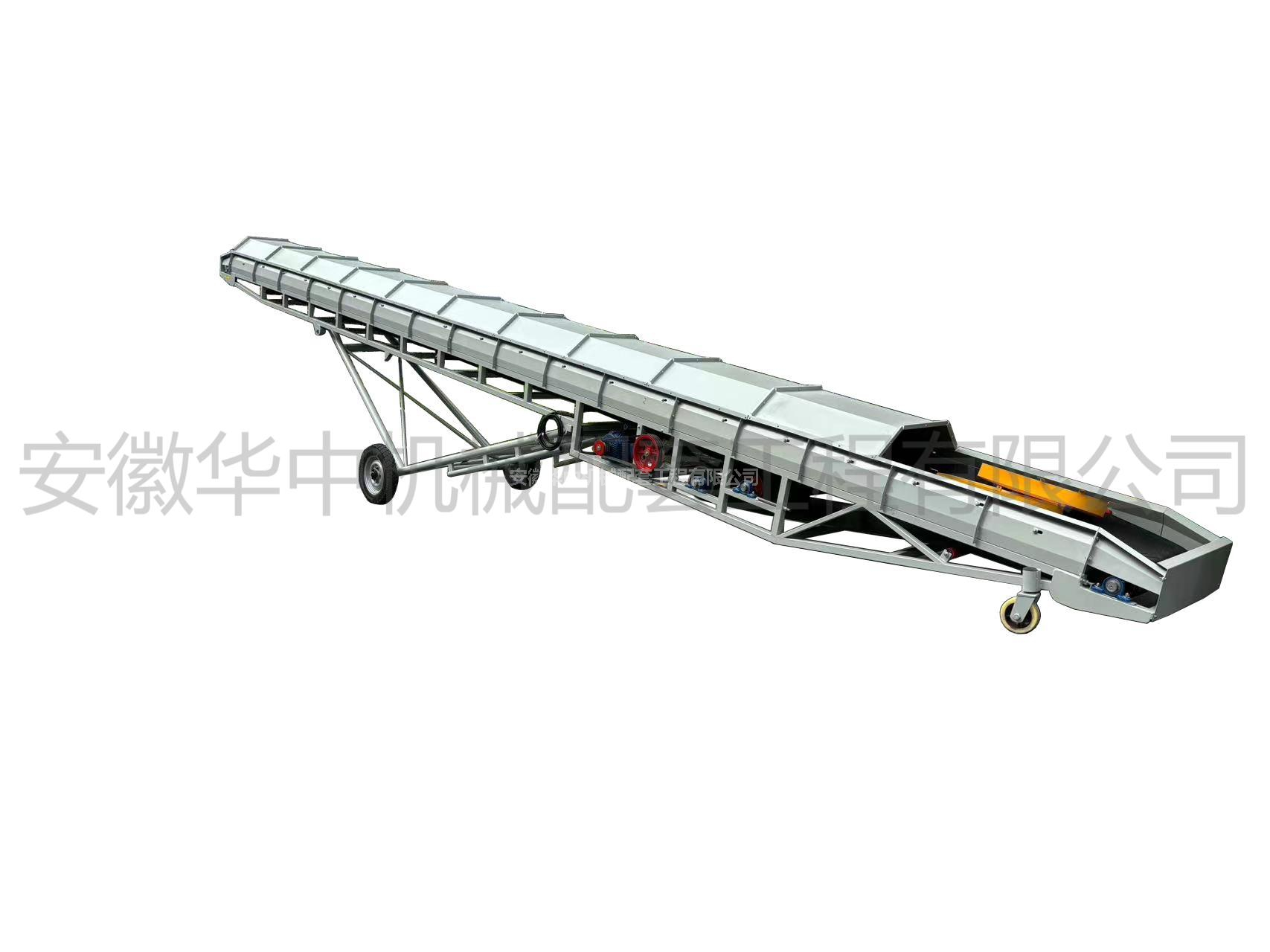

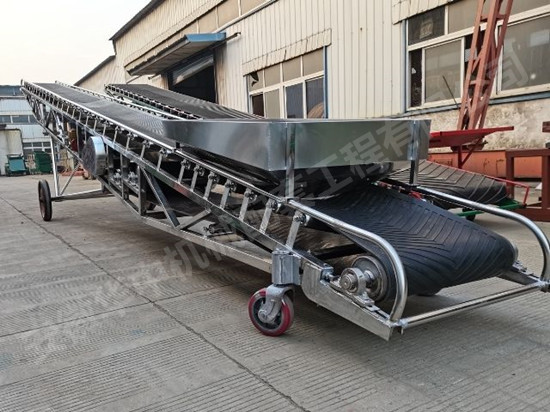

定制不锈钢登高移动式皮带输送机

定制型不锈钢登高移动式皮带输送机

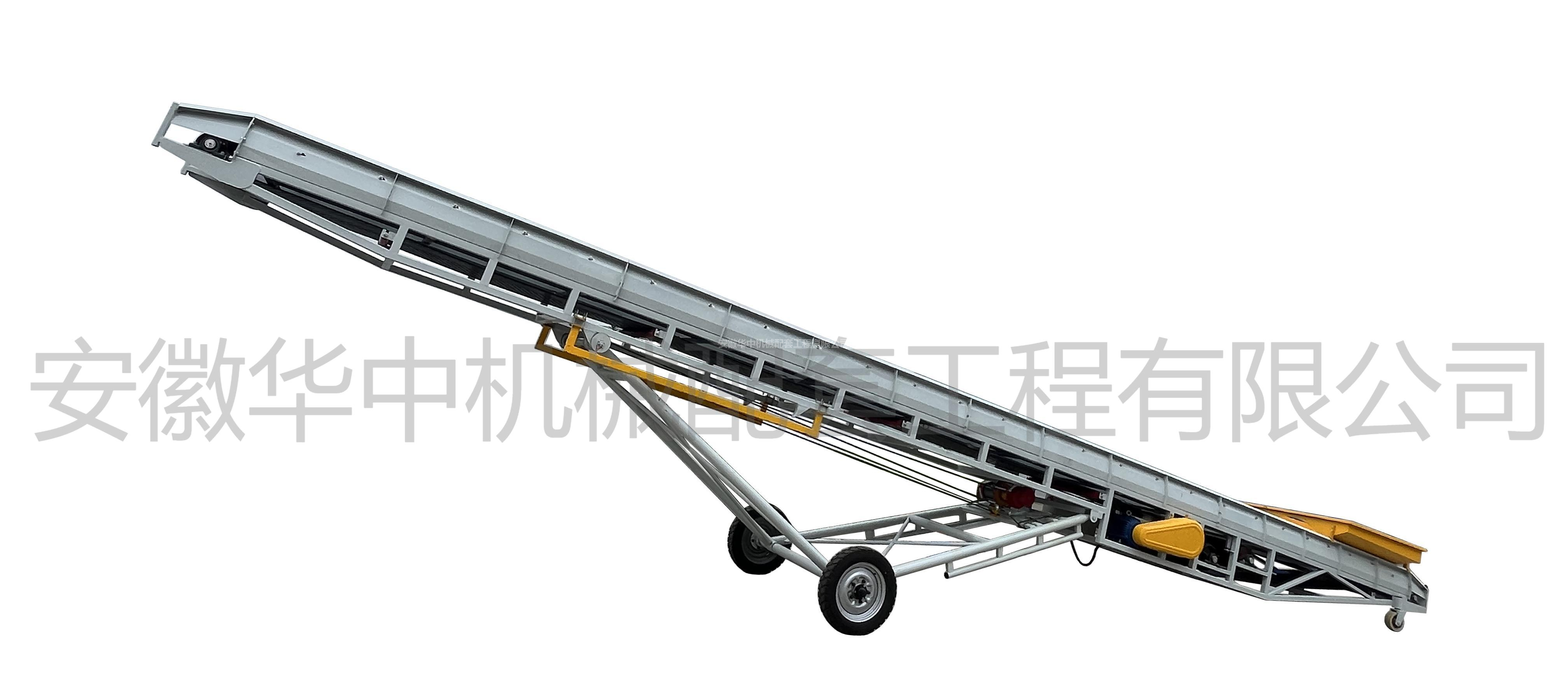

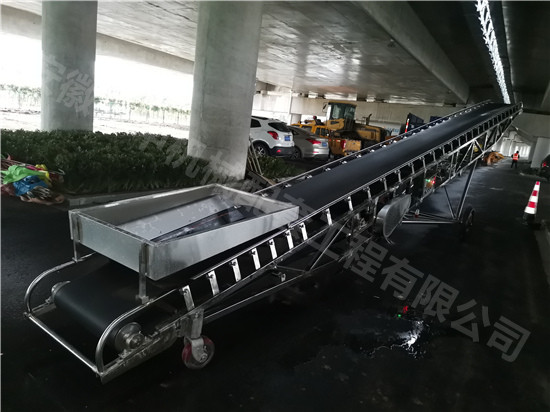

定制不锈钢登高移动式皮带输送机

定制型不锈钢登高移动式皮带输送机

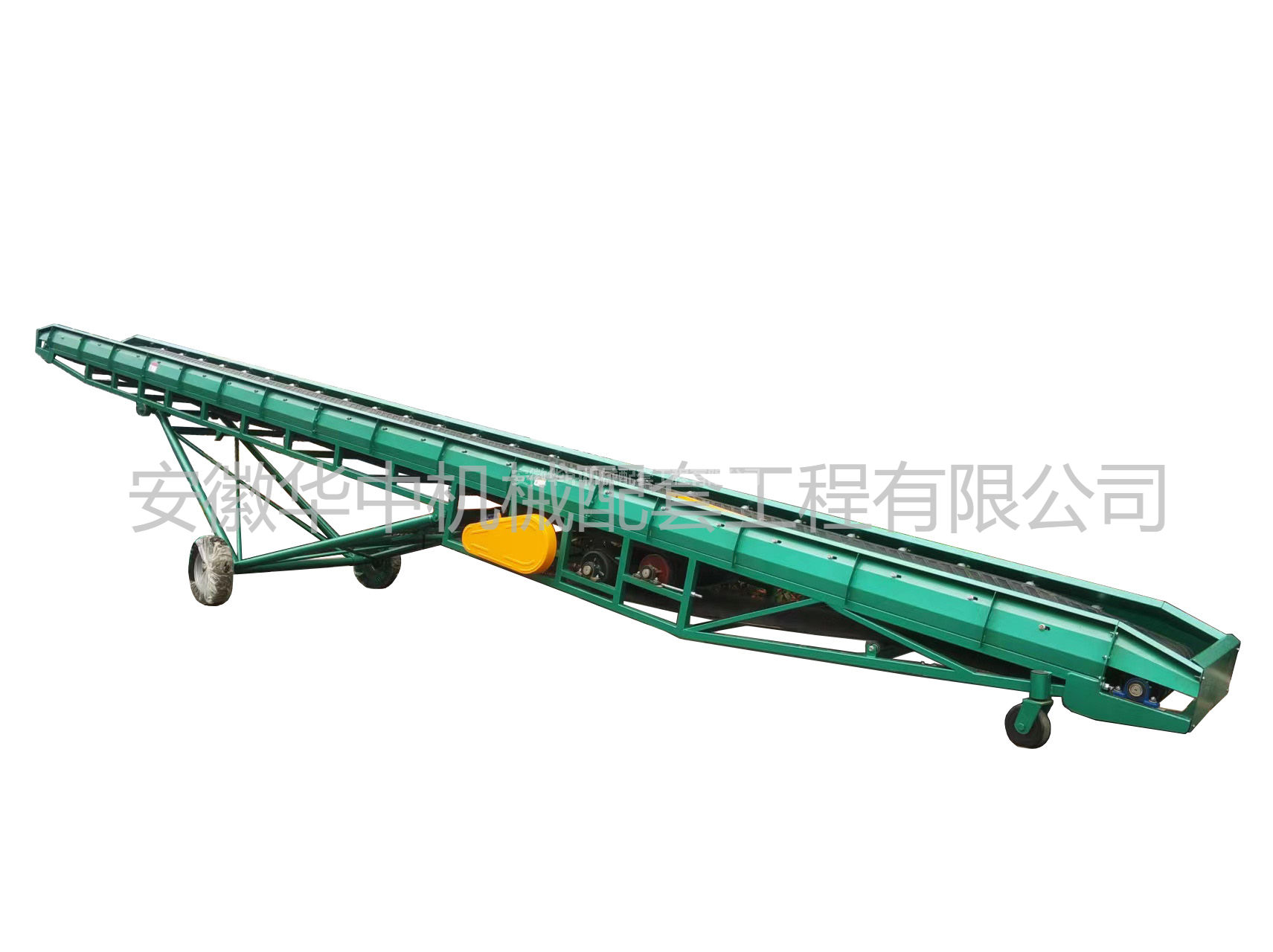

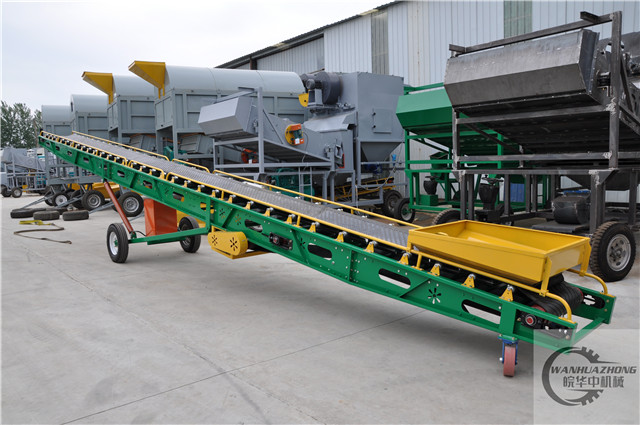

定制型C型钢登高移动式皮带输送机

定制型C型钢登高移动式皮带输送机(新一代产品,可组装,性价比超高)-立即咨询


登高移动式皮带输送机性能:

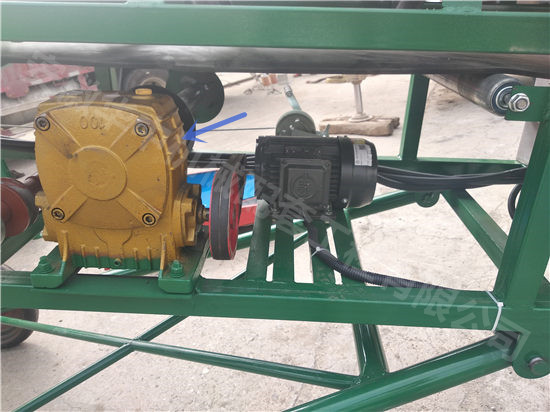

(1)登高移动式皮带输送机有蜗轮减速器升降装置,结构简单,升降安全,可以停留在输送高度范围内任意高度进行作业,具有自动升降的特点,根据输送机长度其最大高度达8米,最低高度为1.5米。


涡轮减速器

蜗轮减速器


(2)根据客户对输送量的需求可选取不同带宽的输送带,常见的输送带带宽有550mm、650mm、800mm。

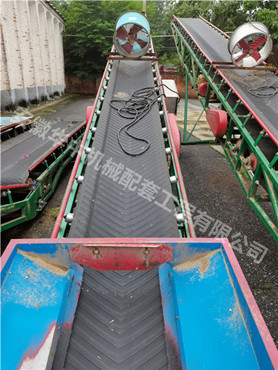

550皮带输送带

550mm宽皮带输送带

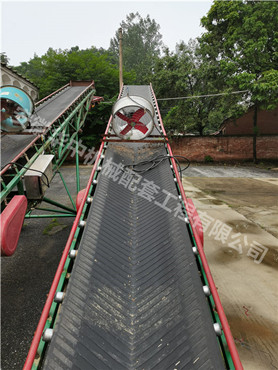

650皮带输送带

650mm宽皮带输送带

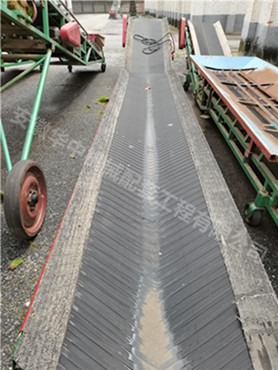

800皮带输送带

800mm宽皮带输送带


(3)适用于小麦、玉米、水稻、大豆等各种粮食或其他散料的输送;通过改变输送机上托辊的形式可以兼顾散粮和包粮运输的不同要求,提高了该输送机设备的利用率,达到了一机多用的性能。

800宽移动式皮带输送机

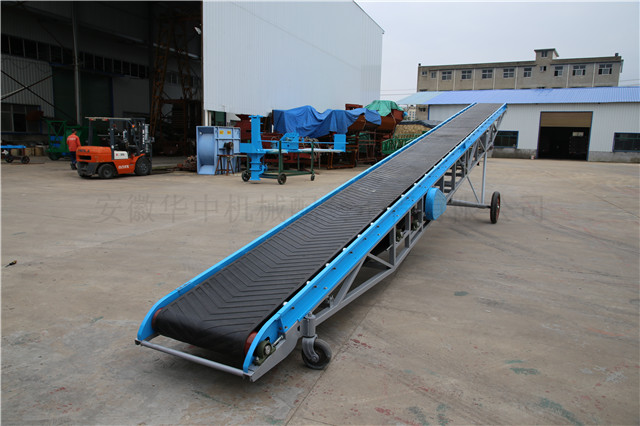

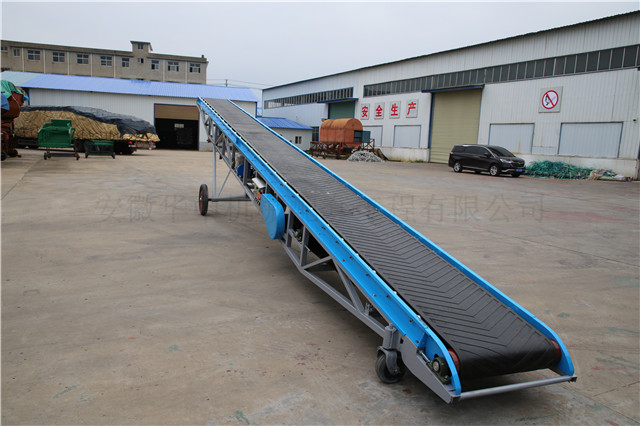

                         平托辊输送包粮专用输送机


(4)在该输送机设备的机架上方两侧分别安装旁导管且旁导管可以加强定制,目的是防止包粮运输过程中掉包或扯破包装物。

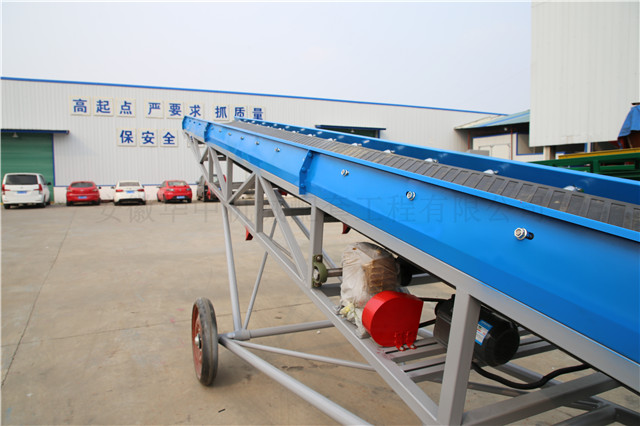

输送机两侧导管

旁导管

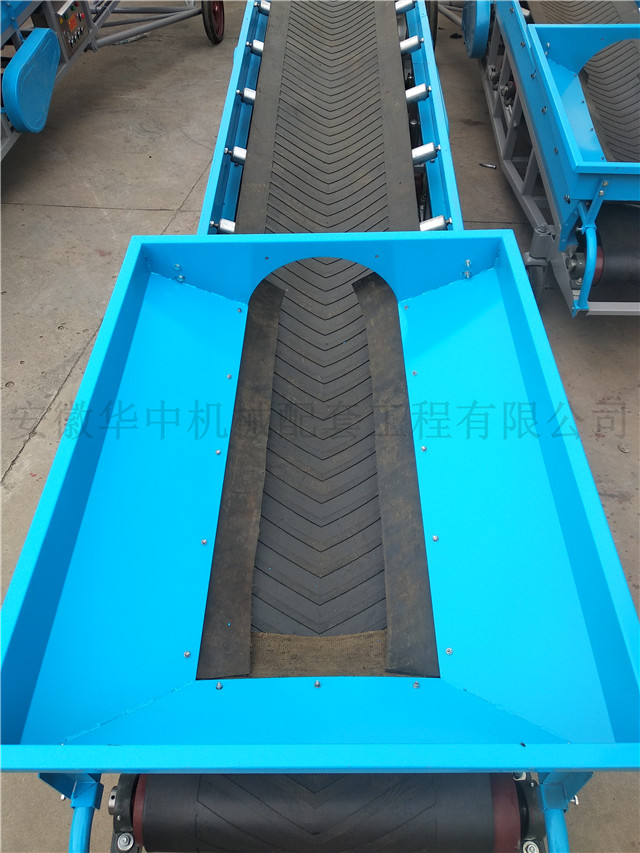

(5)在登高移动式皮带输送机的进料斗下方三侧均装有软板,使料斗与输送带之间无缝对接,防止粮食在输送过程中散漏。


料斗软板

料斗软板


(6)登高移动式皮带输送机的大小行走轮均采用免打气轮胎,耐用耐磨,延长使用寿命。大小行走轮装有轴承,小行走轮采用万向轮其具有转向功能,保证了机器的移动轻便灵活。

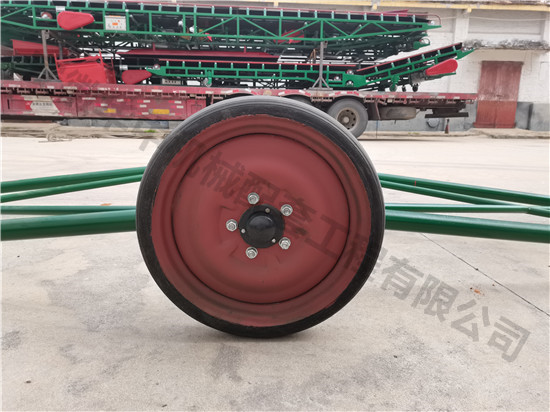

输送机用万向行走轮

输送机的大行走轮


(7)登高移动式皮带输送机的机架采用焊接的桁架结构,钢材选用高强度合金钢,具有超高强度和良好的刚性,性能和品质有保证。

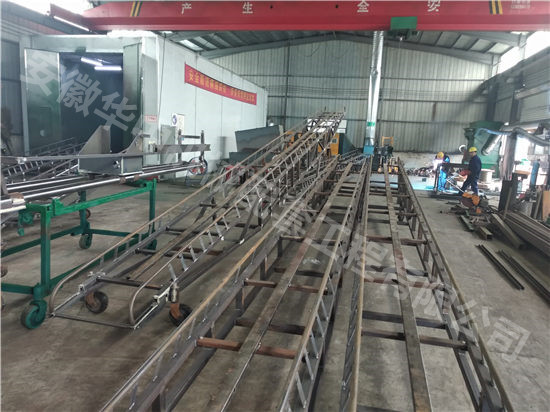

输送机的焊接机架

输送机机架


(8)登高移动式皮带输送机的焊接采用数控机床、焊接机器人与专业焊工相结合的工艺,保证焊接质量。


(9)登高移动式皮带输送机输送带一般采用绿色环保聚酯人字纹环形输送带,织物层3层。覆胶层厚度:上3mm  下1.5mm(可根据客户要求定制)。

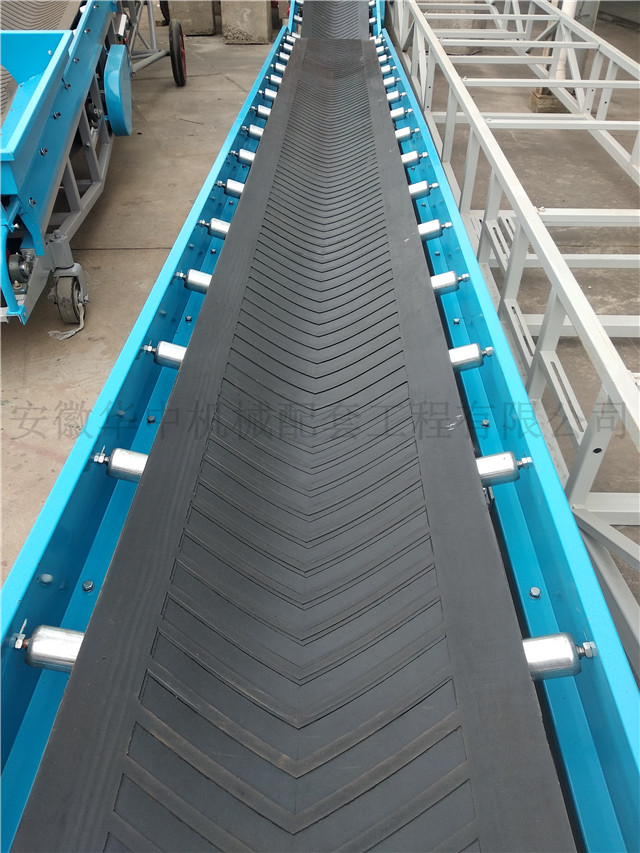

移动式皮带输送机的皮带塑胶输送带

输送带


(10)登高移动式皮带输送机的托辊采用高强度的镀锌托辊,质量有保证,使用寿命长。

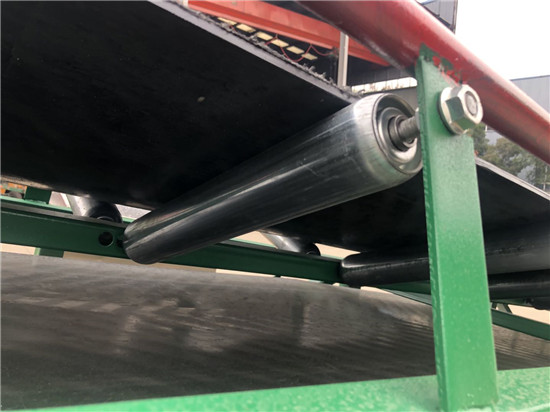

移动式皮带输送机的上托辊

镀锌托辊


(11)根据客户需求,该粮食输送机设备所采用的的配件均可定制。辊筒可以选择是否采用覆胶辊筒、电动辊筒;电机可以采用国内外一线品牌,如猛牛电机、太湖电机、西门子电机等;轴承可采用洛阳轴承、哈尔滨轴承、SKF轴承等;减速器可采用国茂减速器等;电器可以采用德力西电器、正泰电器、西门子电器等。

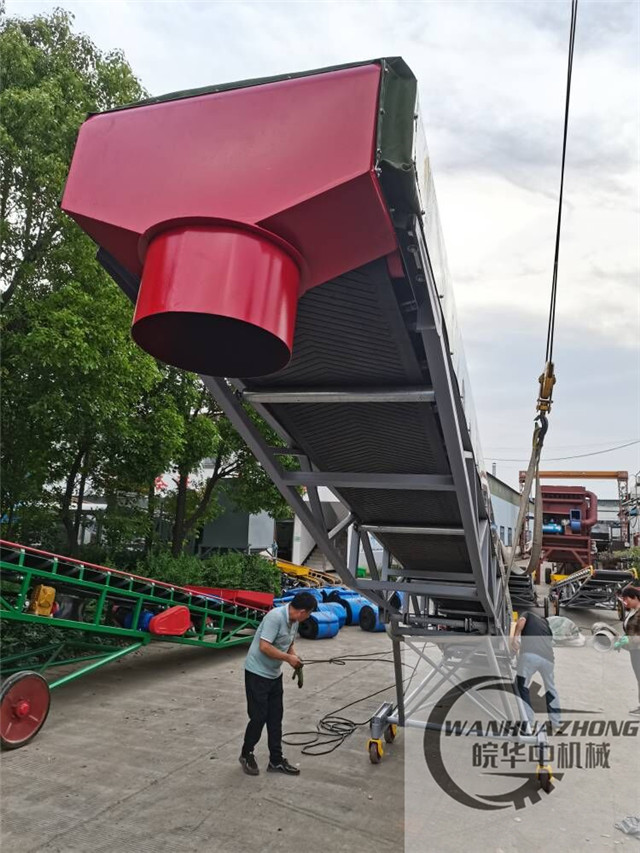

加导料斗的登高移动式皮带输送机

加导料斗的登高移动式皮带输送机

主要技术参数


产品名称:登高移动式皮带输送机 型号:HZD
额定产量:散粮50-200t/h,包粮1200包/h长度:8-20m(可定制)
输送高度:1.5m-8m总功率:6kW-14kW
输送带宽度:550-800mm(可定制)输送带速度:散粮≤   2.5m/s  ;包粮≤ 1.5m/s(可根据客户要求做特殊调整)
框架宽度:750-1000mm整机尺寸:可以根据客户的实际需求定制
输送倾角:≤22°皮带材质特点:耐热,耐寒,耐磨,伸缩性好(-40°至+   80°)
保修服务:视频技术支持,在线支持,人工服务售后服务:视频技术支持,在线支持,人工服务
材料特性:坚固,耐磨生产地:中国安徽
认证:ISO45001,ISO14001,ISO9001,CE保修期:1年内保修,易损件3个月内免费更换
适用行业:粮库,港口码头,饲料厂,化肥厂,粮食加工厂适用对象:玉米,水稻,大豆,小麦等散料


产品结构

登高移动式皮带输送机主要由固定机架、辊筒、托辊、电机、减速器、过桥轴、行走轮、万向轮、固定支架、活动支架以及配电箱组成。


1. 登高移动式皮带输送机的机架

机架上下部均采用空腹方钢焊接为一个整体,成为输送机的主体,机架下部两侧的空腹方钢管起到导轨的作用,升降时前支脚升降被动轴上的滚轮沿导轨滚动,上部两侧安有旁导管。

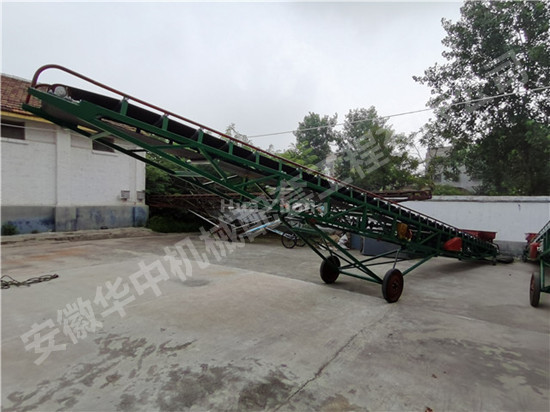

登高移动式皮带输送机


2. 登高移动式皮带输送机的传动部分

启动登高移动式皮带输送机的电机,电机皮带轮带动过桥轴一端皮带轮,使过桥轴转动,过桥轴另一端皮带轮带动主传动辊筒轴上皮带轮,使之主传动辊筒转动,驱动输送带运行。

传动部分示意图-带水印

传动部分示意图

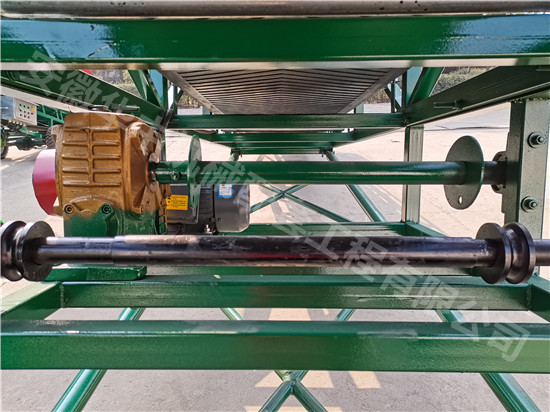

传动装置



3. 登高移动式皮带输送机的辊筒与托辊

登高移动式皮带输送机的辊筒共有四个。一个主传动辊筒安装在机架中部;三个改向辊筒,在机架中部,头尾各安装一个。辊筒全部采用钢件制成。

登高移动式皮带输送机的托辊包括上托辊,下托辊两种,两端都装有轴承,转动灵活。上托辊装在机架上面,双排成“V”形,其作用是承受粮食通过输送带面作用的正压力和切向底抹擦力,并对输送带起导向作用。下托辊装在机架内部,平行排列,其作用是承托回程输送带和用于导向。

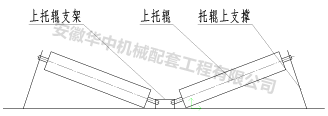

上托辊安装示意图-带水印

上托辊安装示意图


移动式皮带输送机使用的上托辊

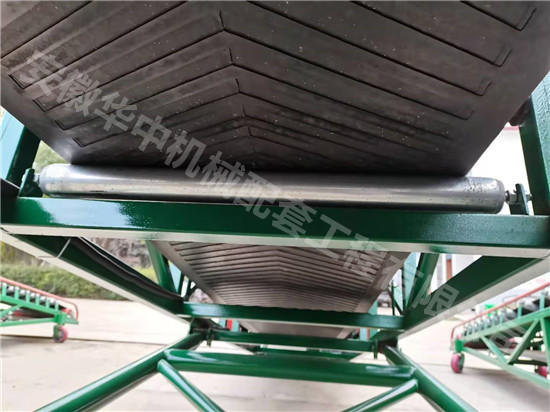

登高移动式皮带输送机上的水平托辊




4. 登高移动式皮带输送机的拉紧装置

换向辊筒、头、尾辊筒安装轴承座处,装有拉紧装置,作用是拉紧输送带和调正输送带跑偏。

调整时,把固定轴承座的两棵螺栓松开进行调整,调整好后再固紧轴承座装配螺栓。

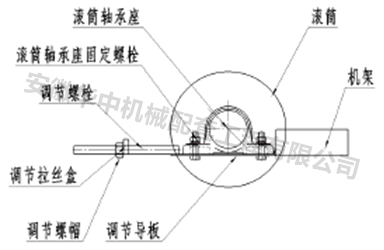

拉紧装置示意图-带水印

拉紧装置示意图

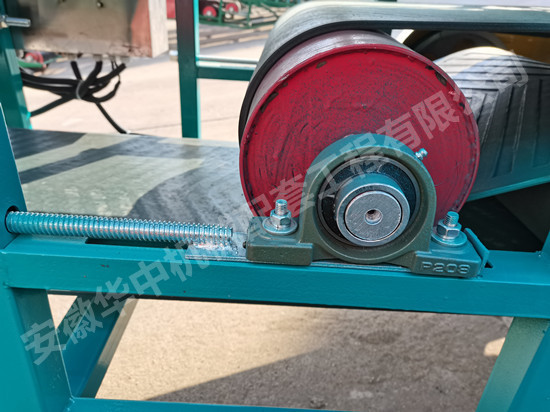

拉紧装置1


5. 登高移动式皮带输送机的升降机构

当该输送机设备需要升降时,升降电机开关设有“升”、“降”两档,升机用“升”档,降时用“降”档,即可完成升降动作。当升降电机启动后,带动蜗轮减速器出轴转动,通过固定在出轴上的钢丝绳绕过升降被动轴和升降中间轴的钢丝绳的收伸,即可起动升降动作。

Figure 4-带水印

升降机构示意图



 6. 登高移动式皮带输送机的行走机制

该输送机设备的大行走轮由铸件制成,外圈有实心橡胶轮胎。它与前后支脚下端连接,起到机器的支撑和移动作用。

该输送机设备的小行走轮(万向轮)外圈有实心橡胶轮胎,固定在机架尾部两侧,起到机器支撑及移动时换向的作用。

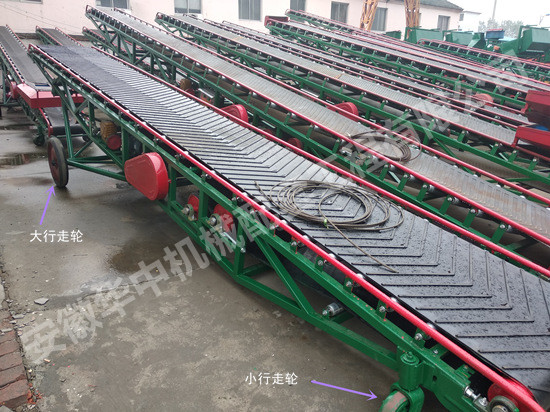

登高移动式皮带输送机的大小行走轮


7. 登高移动式皮带输送机的电气控制箱

登高移动式皮带输送机的电气控制箱内装有控制电机运转的开关装置,用于控制输送机的连续运转、输送机的升降。

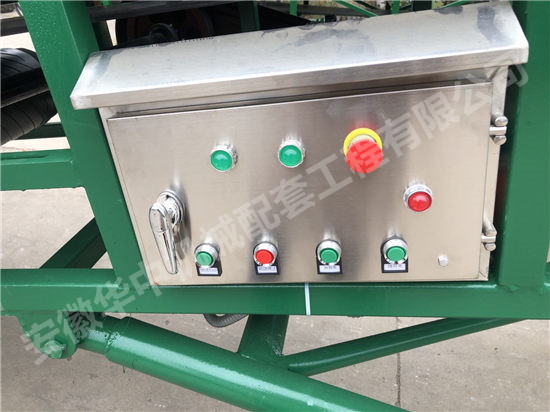

皮带输送机的配电箱

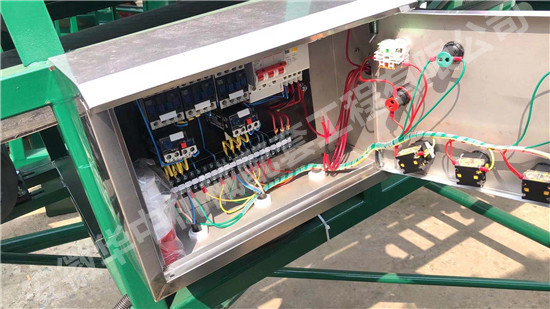

皮带输送机电器内部走线


安全操作规程

1. 该皮带输送机设备运转时禁止清理机头、机尾辊筒及其附近的粮食及杂质等。


2. 当在登高移动式皮带输送机上检修、处理故障或做其他工作时,必须停机闭锁登高移动式皮带输送机的控制开关,挂上“有人工作,严禁合闸”的停电牌。


3. 工作人员应认真执行岗位责任制和交接班制度,不得擅离岗位。


4. 该输送机设备运行过程中,严禁任何人从输送带下面穿过,或从上面跨越,输送带打滑时,严禁用手拉动。


5. 处理输送带跑偏时严禁用手、脚及身体的其他部位直接接触输送带及辊筒。


6. 严禁人员攀登该输送机设备,不准用该输送机设备输送设备和笨重物料。



登高移动式皮带输送机的钢构件的表面处理和涂漆

1. 登高移动式皮带输送机的钢构件表面进行喷丸处理,钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,任何可残留的痕迹仅是点状或纹状的轻微色斑。



2. 登高移动式皮带输送机的底漆采用刷涂,面漆采用喷涂。



3. 登高移动式皮带输送机的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 登高移动式皮带输送机的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。



5. 面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。


使用与维修

1.使用时先将登高移动式皮带输送机升到所需要的高度,将设备稳定好;


2.该输送机设备不允许负载启动,待设备启动后3—5分钟运转正常后,方可投料;


3.停止该登高移动式皮带输送机前先停止投料,待输送带上物料输送完后,关闭电机,切断电源;


4.登高移动式皮带输送机的托辊转动不灵活时及时更换修理;


5.登高移动式皮带输送机输送的物料不准带有酸、碱、油类及各种有机溶剂等;


6.登高移动式皮带输送机使用中应保持机器设备清洁,定期检查设备是否有磨损、扯断、裂纹、弯曲等不正常现象,如发现不正常应更换或修理;


7.定期(6个月)对登高移动式皮带输送机的润滑部位加注润滑脂或润滑油;


8.登高移动式皮带输送机升降时以及工作状态时,登高移动式皮带输送机的下方严禁站人;


9.经常检查该输送机设备运转情况,发现异常,停车排除;


10.输送包装时,卸下料斗即可,但须包装物放置在输送带中央,以保持平衡运行;


11.不使用时将该输送机设备置于通风干燥处;


12.登高移动式皮带输送机使用中每季度检修一次,每年大修一次。

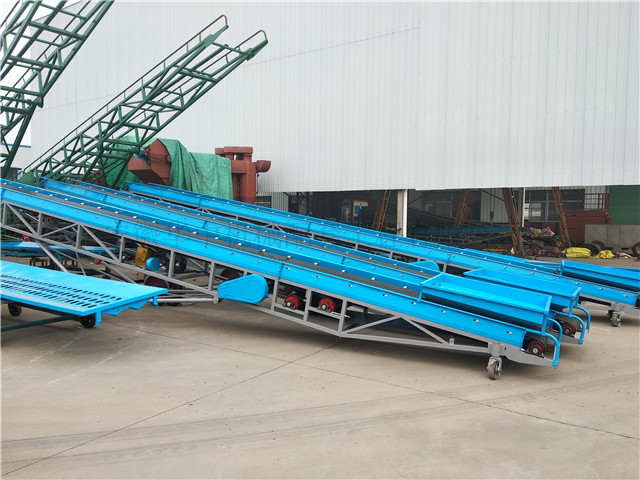

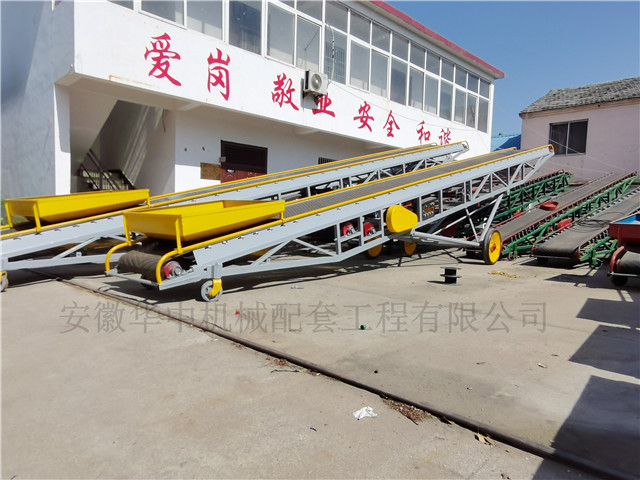

新改进的登高移动式皮带输送机

定制型登高移动式皮带输送机

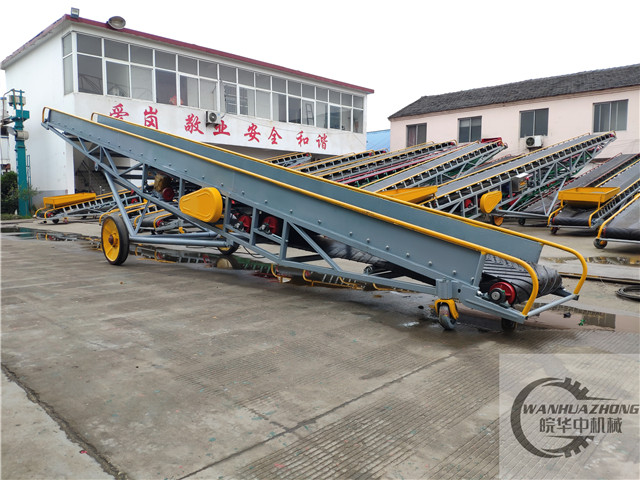

定制式登高移动式皮带输送机
