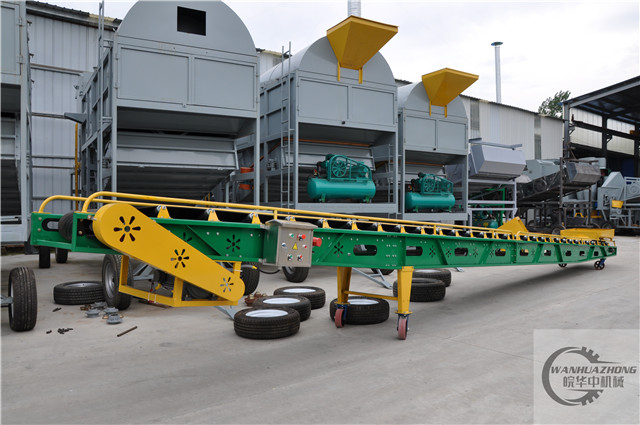

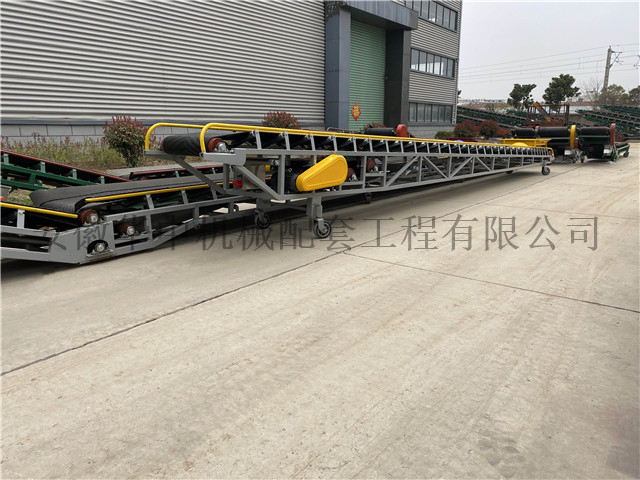

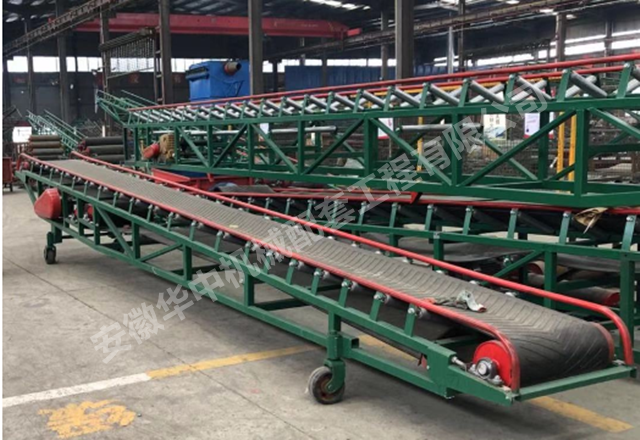

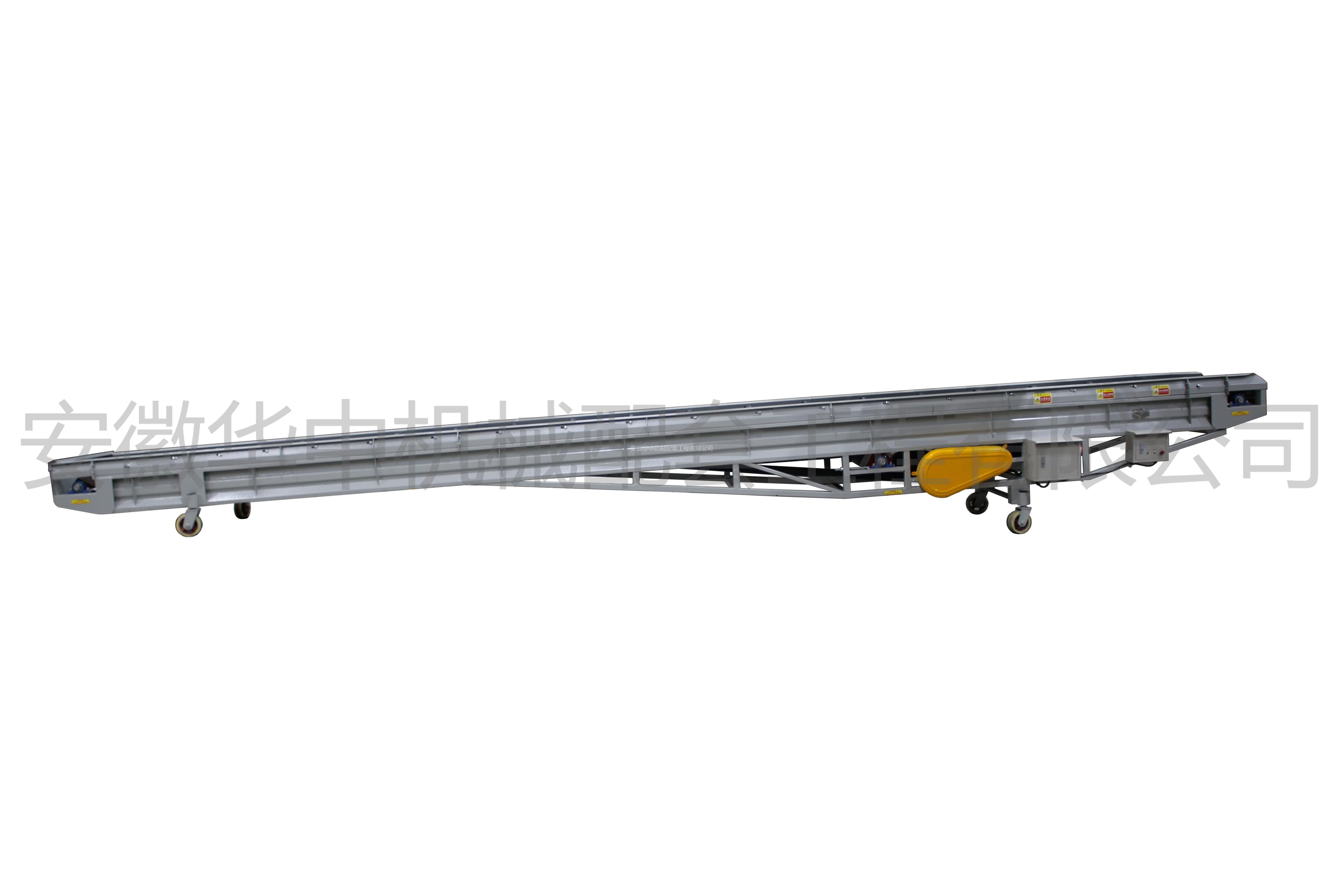

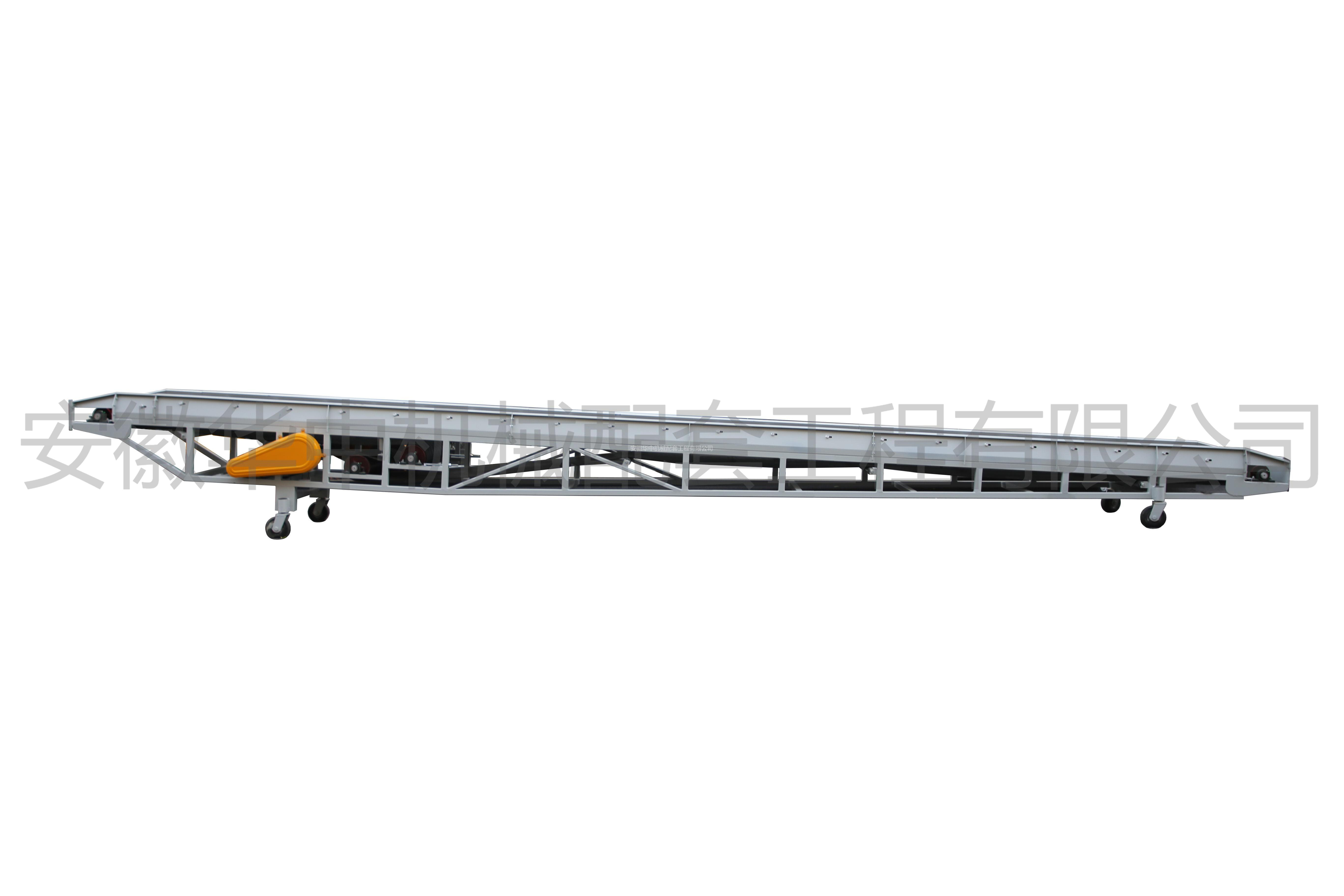

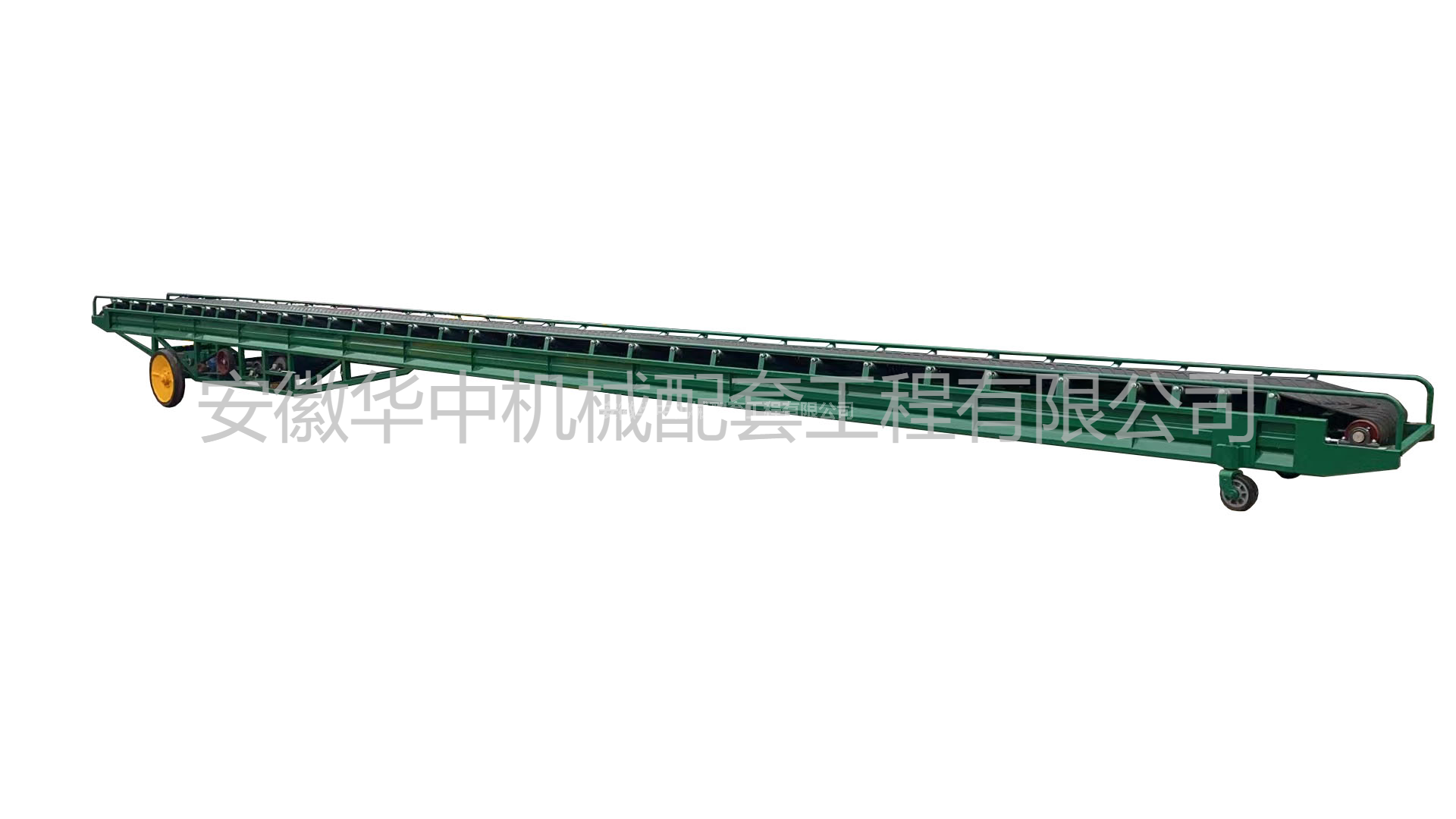

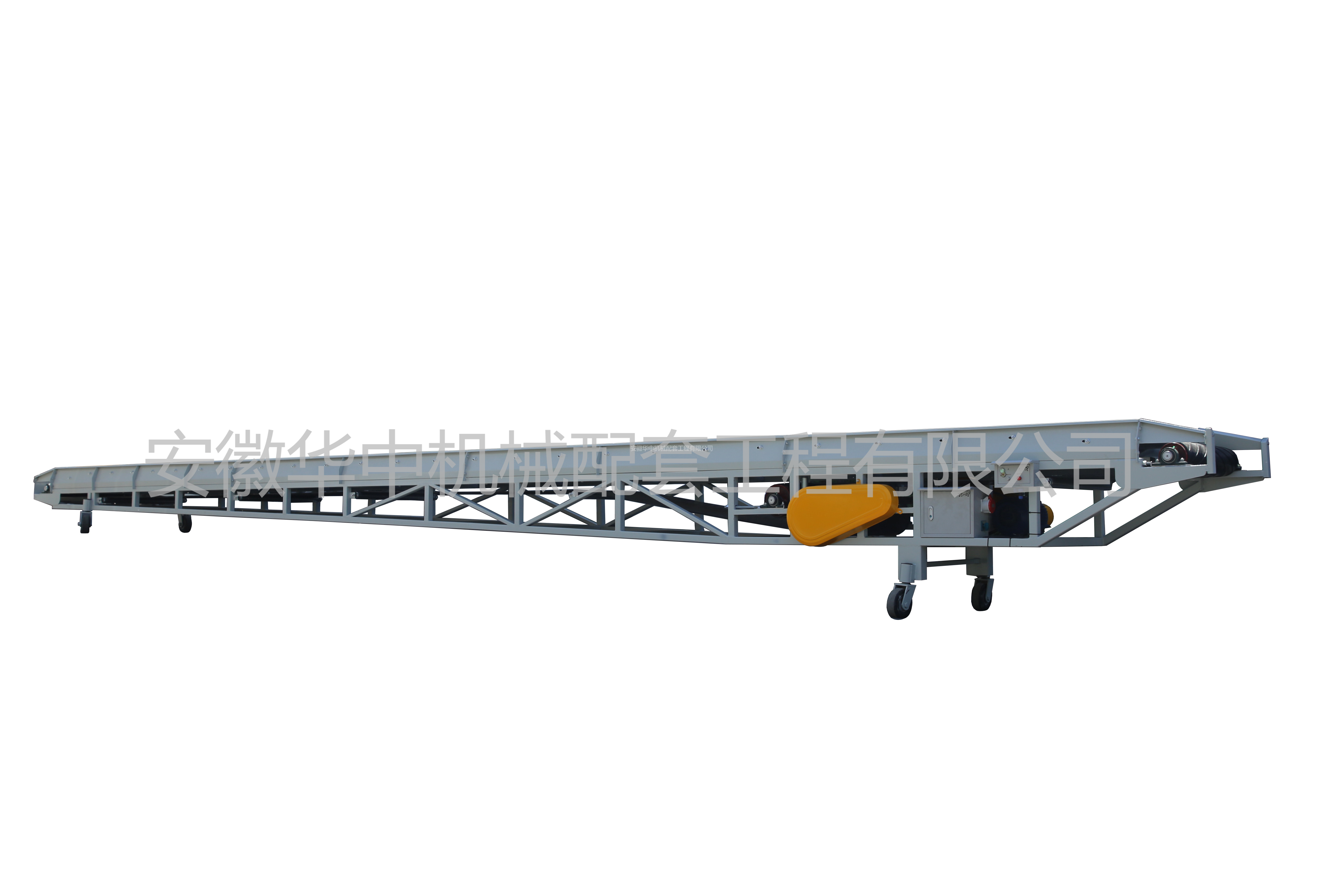

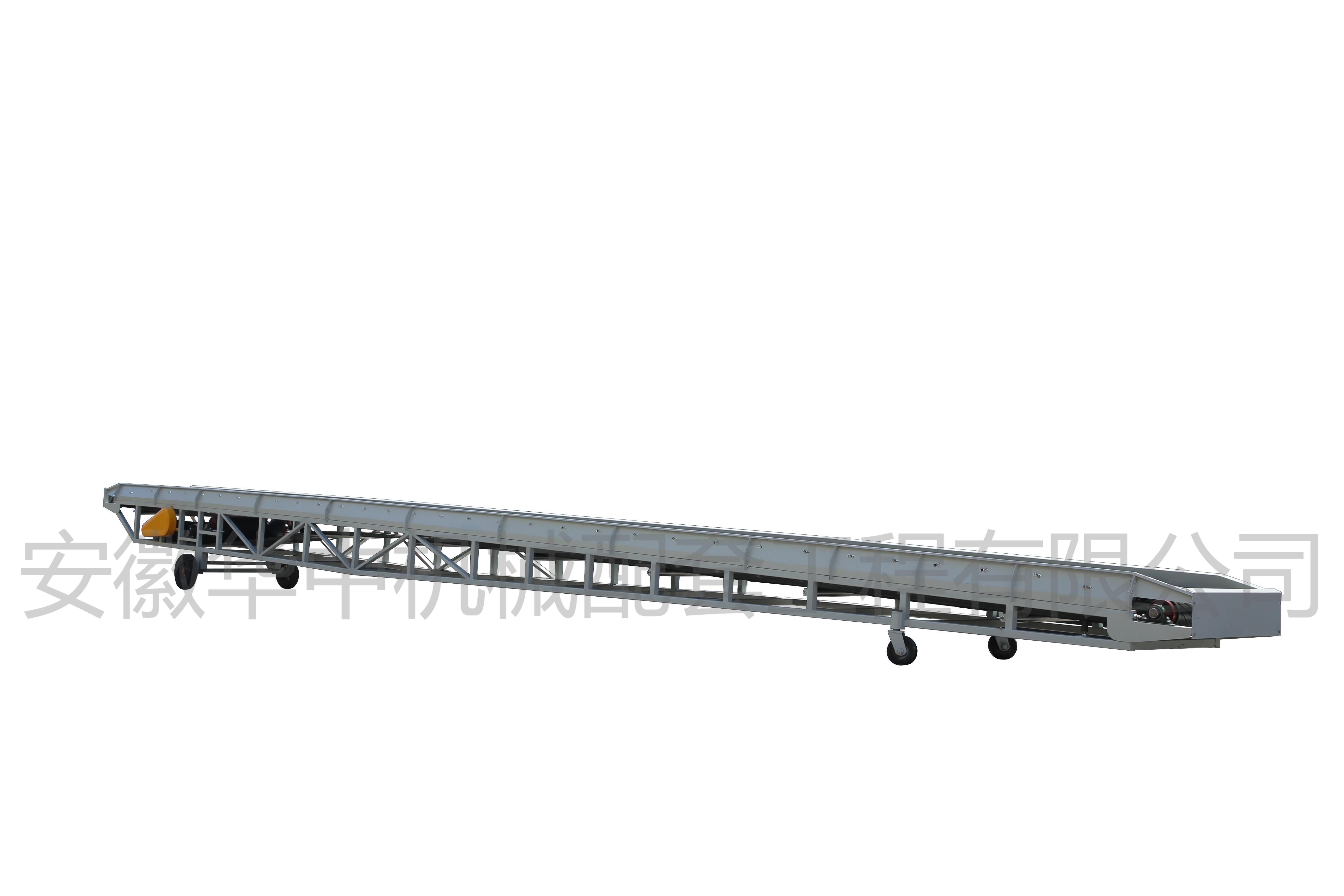

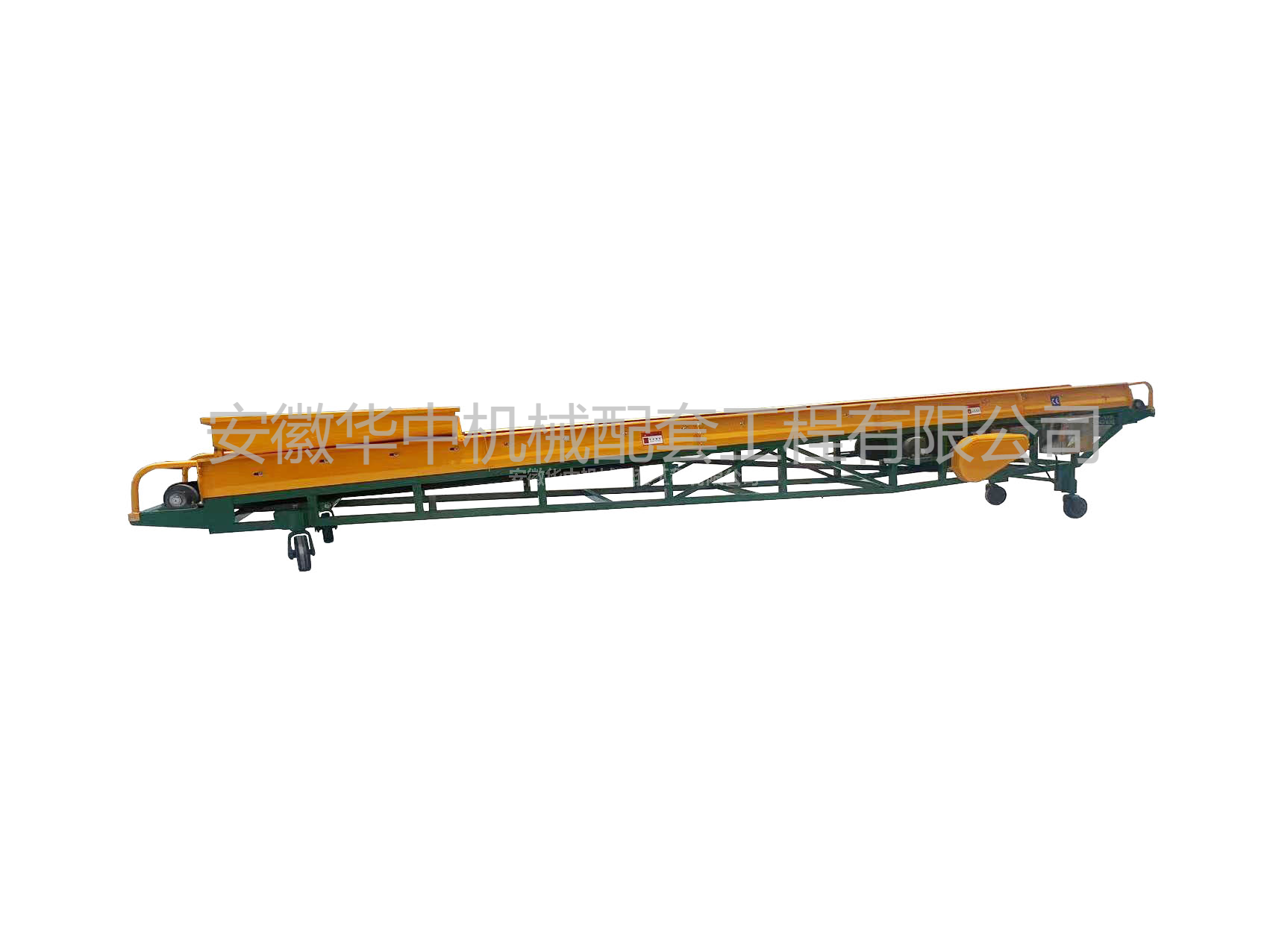

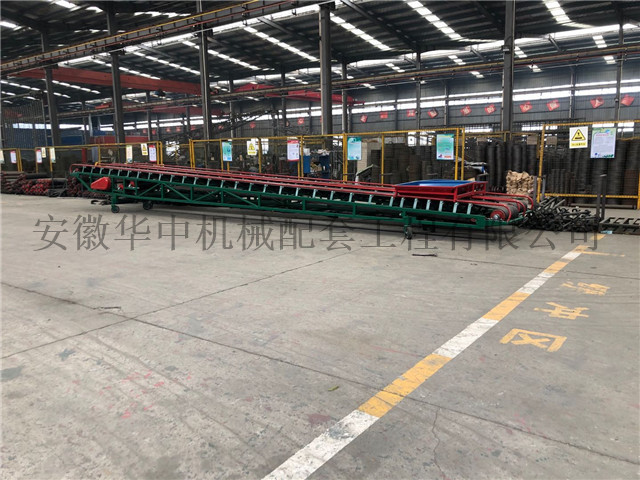

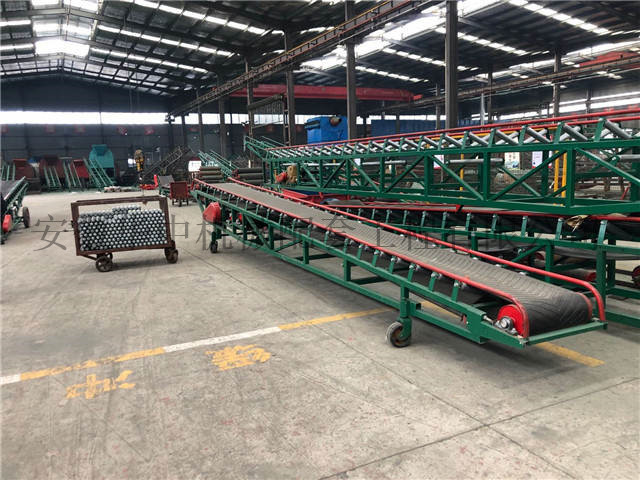

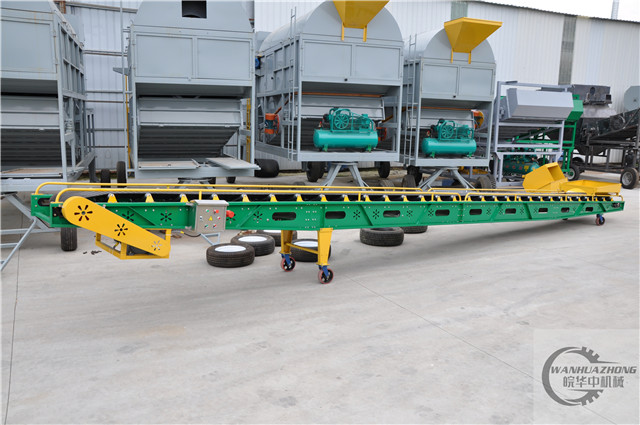

移动式水平皮带输送机

移动式水平皮带输送机是安徽华中机械配套工程有限公司皮带输送机设备系列中的成熟产品,主要用于散、包装的粮食或其它小颗粒物料的水平输送、装卸、码垛、作囤、倒仓等仓库的多种作业,能入库和露天使用。可多台串联使用或与其它仓储机械配套使用,完成对粮食的入仓、出仓、补仓等流水线作业。
数量:
  • HZS
  • 皖华中机械

产品用途和性能特点

移动式水平皮带输送机用途

移动式水平皮带输送机是安徽华中机械配套工程有限公司皮带输送机设备系列中的成熟产品,主要用于散、包装的粮食或其它小颗粒物料的水平输送、装卸、码垛、作囤、倒仓等仓库的多种作业,能入库和露天使用。可多台串联使用或与其它仓储机械配套使用,完成对粮食的入仓、出仓、补仓等流水线作业。


移动式水平皮带输送机每小时处理量:散粮50-200吨/小时,包粮1200包/小时



移动式水平皮带输送机性能特点


(1)根据客户对输送量的需求可选取不同带宽的输送带,常见的带宽有550mm、650mm、800mm。

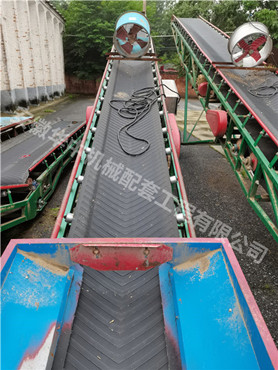

550移动式皮带输送带

550mm宽输送带

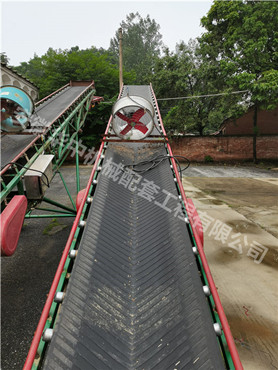

650皮带输送机的输送带

650mm宽输送带

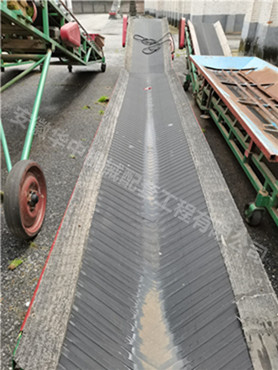

800移动式皮带输送机的输送带

800mm宽输送带


(2)该输送机设备适用于小麦、玉米、水稻、大豆等各种粮食或其他散料的输送;通过改变上托辊的形式可以兼顾散粮和包粮运输的不同要求,提高了设备的利用率,达到了一机多用的性能。



800宽皮带输送机的输送带

平托辊形式,用于包粮输送


(3)在移动式水平皮带输送机的机架上方两侧分别安装旁导管且旁导管可以加强定制,目的是防止包粮输送过程中掉包或扯破包装物。


移动式皮带输送机两侧导管

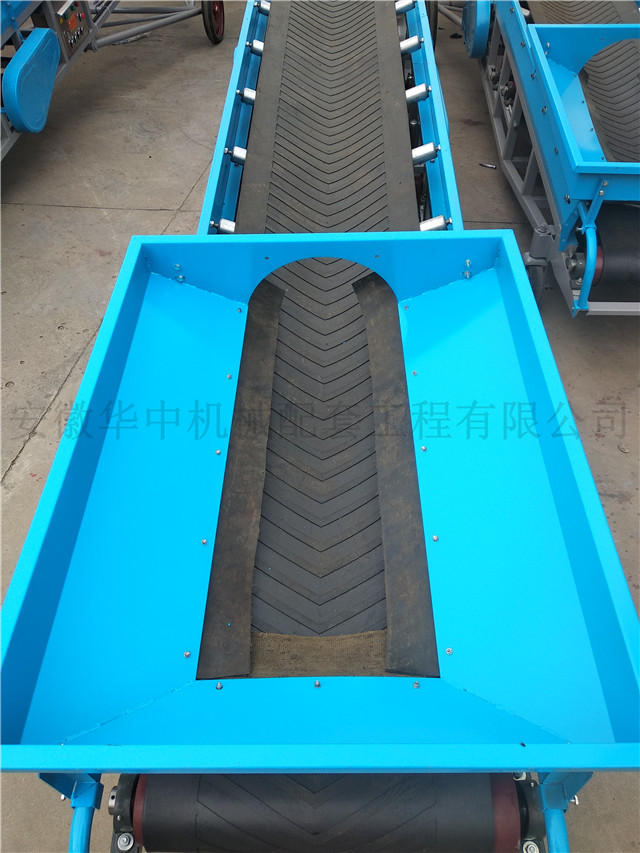

(4)在移动式水平皮带输送机的进料斗下方三侧均装有软板,使料斗与输送带之间无缝对接,防止粮食在输送过程中散漏。


登高移动式皮带输送机的料斗软板


(5)移动式水平皮带输送机的四个行走轮均采用万向轮,均装有轴承,具有转向功能,便于机器的灵活移动。

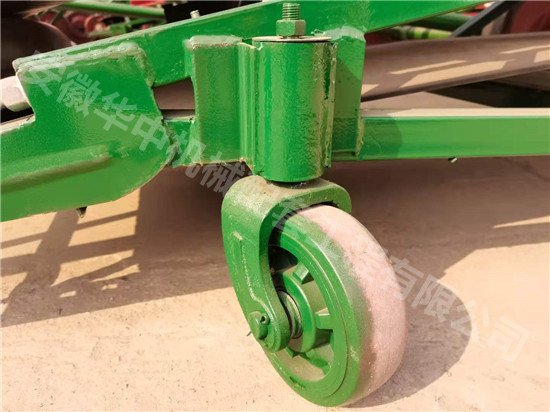

万向轮外圈带橡胶行走轮


(6)移动式水平皮带输送机的机架采用焊接的桁架结构,钢材选用高强度合金钢,具有超高强度和良好的刚性,性能和品质有保证。

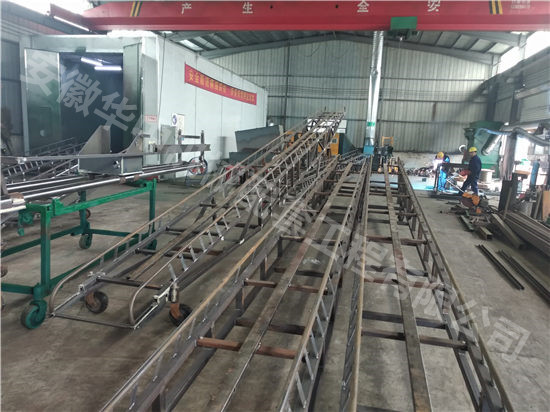

移动式皮带输送机的焊接机架


(7)移动式水平皮带输送机的焊接通过将数控机床、焊接机器人与专业焊工相结合,保证焊接质量。


(8)移动式水平皮带输送机的输送带一般采用绿色环保聚酯人字纹环形输送带,织物层3层。第四层为覆胶层,厚度:上3mm  下1.5mm(可根据客户要求定制)。

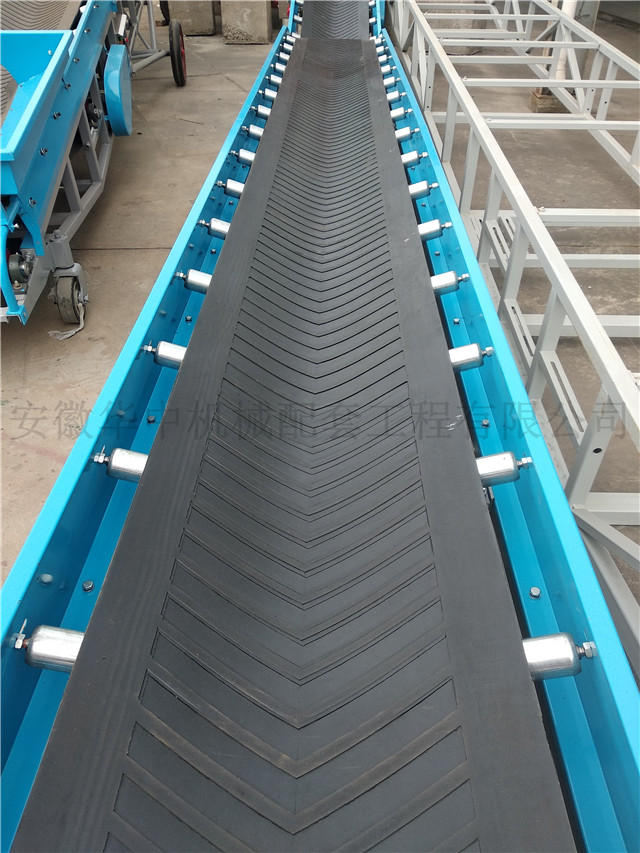

登高抛粮移动式皮带输送机的皮带


(9)移动式水平皮带输送机的托辊采用高强度的镀锌托辊,质量有保证,使用寿命长。

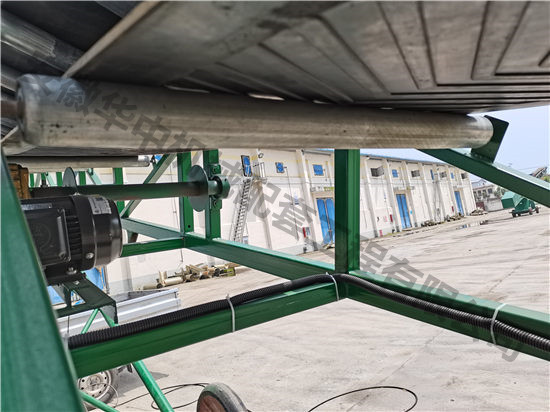

皮带输送机上的镀锌托辊


(10)根据客户需求,输送机所采用的的配件均可定制。辊筒可以选择是否采用覆胶辊筒、电动辊筒;电机可以采用国内外一线品牌,如猛牛电机、太湖电机、西门子电机等;轴承可采用洛阳轴承、哈尔滨轴承、SKF轴承等;减速器可采用国茂减速器等;电器可以采用德力西电器、正泰电器、西门子电器等。

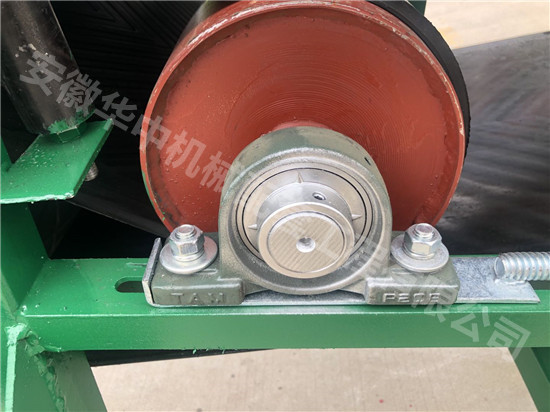

移动式皮带输送机用的轴承


主要技术参数


产品名称:移动式水平皮带输送机 型号:HZS
额定产量:散粮50-200t/h,包粮1200包/h长度:8-20m(可定制)
输送高度:1.5m总功率:3kW-11kW
输送带宽度:550-800mm(可定制)输送带速度:散粮≤ 2.5m/s  ;包粮≤ 1.5m/s(可根据客户要求做特殊调整)
框架宽度:

750-1000mm

整机尺寸:可以根据客户的实际需求定制
材料特性:坚固,耐磨皮带材质特点耐热,耐寒,耐磨,伸缩性好(-40°至+ 80°)
保修服务:视频技术支持,在线支持,人工服务售后服务:视频技术支持,在线支持,人工服务
保修期:1年内保修,易损件3个月内免费更换认证:ISO45001,ISO14001,ISO9001,CE
适用行业:粮库,港口码头,饲料厂,化肥厂,粮食加工厂适用对象:玉米,水稻,大豆,小麦等散料
生产地:中国安徽


产品结构

移动式水平皮带输送机主要由固定机架、辊筒、托辊、电机、过桥轴、万向轮以及配电箱组成。


1. 机架

移动式水平皮带输送机的机架上下部均采用空腹方钢焊接为一个整体,成为输送机的主体,机架下部两侧的空腹方钢管起到导轨的作用,上部两侧安有旁导管。


输送机的焊接机架



2. 传动部分

启动移动式水平皮带输送机的电机,电机皮带轮带动过桥轴一端皮带轮,使过桥轴转动,过桥轴另一端皮带轮带动主传动辊筒轴上皮带轮,使之主传动辊筒转动,驱动输送带运行。

传动部分示意图-带水印

传动部分示意图


传动装置



   3. 辊筒与托辊

移动式水平皮带输送机的辊筒共有四个。一个主传动辊筒安装在机架中部;三个改向辊筒,在机架中部,头尾各安装一个。辊筒全部采用钢件制成。


皮带输送机用滚筒

皮带输送机普通辊筒


皮带输送机的覆胶滚筒

客户可选购覆胶辊筒作为主驱动辊筒,增大主驱动辊筒与输送带之间的摩擦力,提高驱动能力


移动式水平皮带输送机的托辊包括上托辊,下托辊两种,两端都装有轴承,转动灵活。上托辊装在机架上面,双排成“V”形,其作用是承受粮食通过输送带面作用的正压力和切向底抹擦力,并对输送带起导向作用。下托辊装在机架内部,平行排列,其作用是承托回程输送带和导向。

上托辊安装示意图-带水印

上托辊安装示意图


登高皮带输送机的上托辊



 4. 拉紧装置

移动式水平皮带输送机的换向辊筒、头、尾辊筒安装轴承座处,装有拉紧装置,作用是拉紧输送带和调正输送带跑偏。

调整时,把固定轴承座的两棵螺栓松开进行调整,调整好后再固紧轴承座装配螺栓。

拉紧装置示意图-带水印

拉紧装置示意图


皮带输送机拉紧装置


    5. 行走机制

移动式水平皮带输送机的四个行走轮均采用万向轮,均装有轴承,具有转向功能,便于机器的灵活移动。


万向轮外圈带橡胶行走轮


    6. 电气控制箱

移动式水平皮带输送机的电气控制箱内装有控制电机运转的开关装置,用于控制输送机的连续运转。


皮带输送机电器控制箱内部走线图皮带输送机用的配电箱


钢构件的表面处理和涂漆

1. 该皮带输送机设备的钢构件表面进行喷丸处理,钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,任何可残留的痕迹仅是点状或纹状的轻微色斑。


2. 移动式水平皮带输送机的底漆采用刷涂,面漆采用喷涂。


3. 该皮带输送机设备的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 该皮带输送机设备的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。


5. 该皮带输送机设备的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。


使用维修

1. 使用时先将移动式水平皮带输送机稳定好;


2. 该移动式水平皮带输送机不允许负载启动,待启动后3—5分钟运转正常后方可投料;


3. 停止移动式水平皮带输送机前选取停止投料,待输送带上物料输送完后,关闭电机,切断电源;


4. 输送包装时,卸下移动式水平皮带输送机的料斗即可,但须包装物放置在输送带中央,以保持平衡运行;


5. 移动式水平皮带输送机输送的物料不准带有酸、碱、油类及各种有机溶剂等;


6. 经常检查移动式水平皮带输送机的运转情况,如发现异常,应立即停止输送机,排除故障;


7. 移动式水平皮带输送机的托辊转动不灵活时及时更换修理;


8. 定期(6个月)对输送机的润滑部位加注润滑脂或润滑油;


9. 使用中应保持移动式水平皮带输送机清洁,定期检查是否有磨损、扯断、裂纹、弯曲等不正常现象,如发现不正常应更换或修理;


10. 移动式水平皮带输送机使用中应每季度检修一次,每年大修一次;


11. 不使用时将移动式水平皮带输送机置于通风干燥处。



移动式水平皮带输送的故障与排除

       故 障

       原 因

       排除方法

     输送带跑偏

   各辊筒轴线不平行

   调整各辊筒轴线达到平行

     托辊不转

     轴承损坏

      更换轴承
