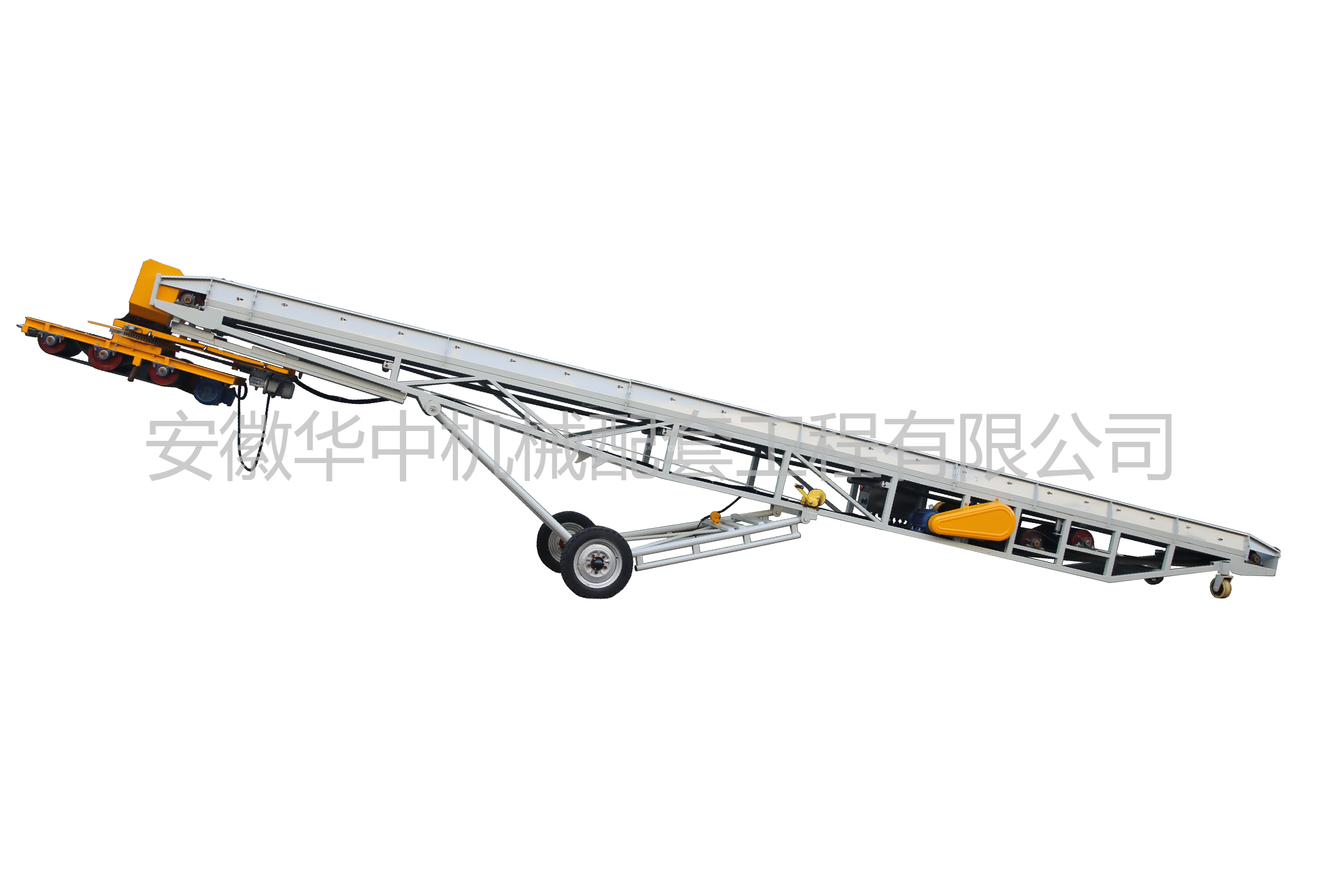

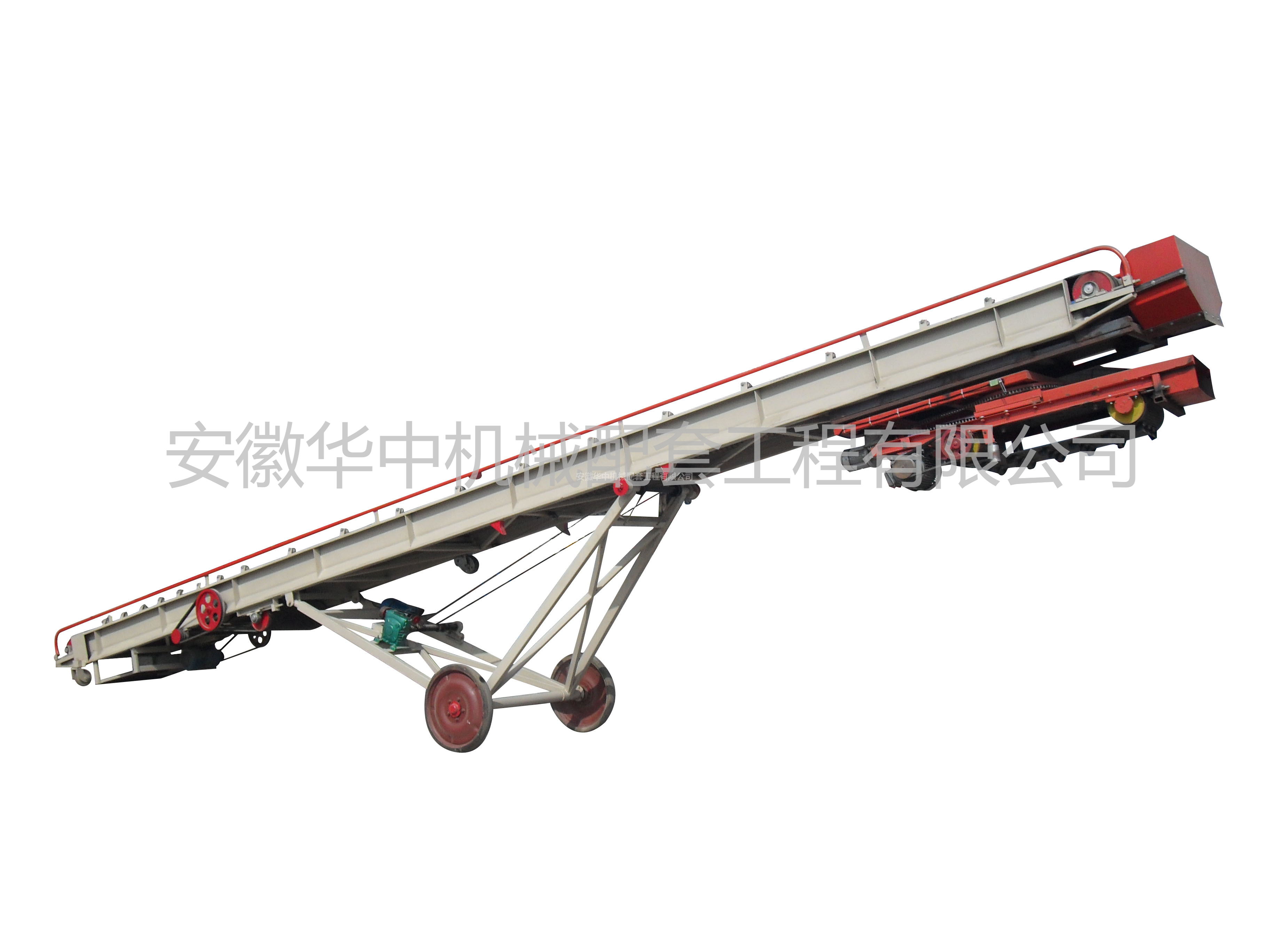

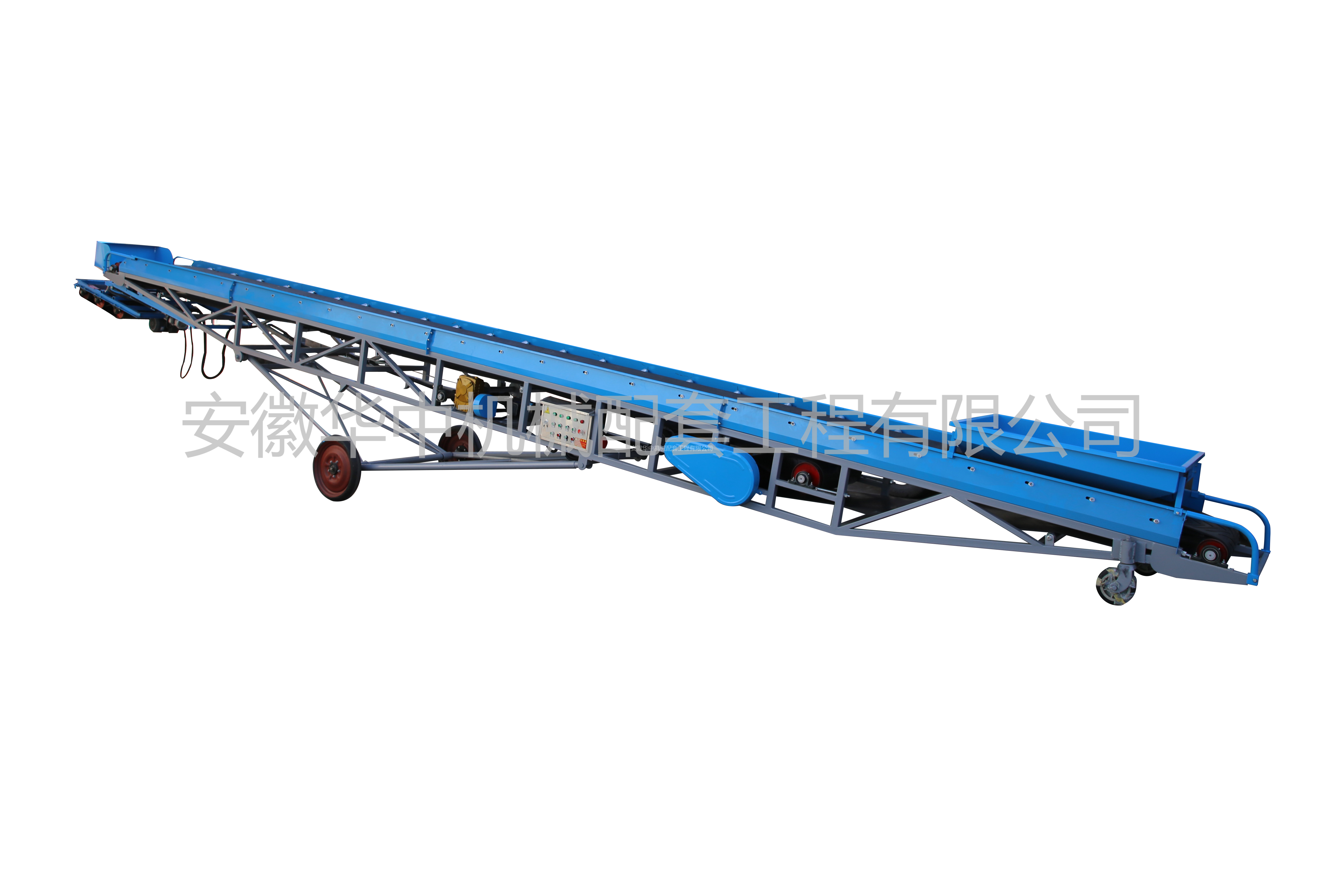

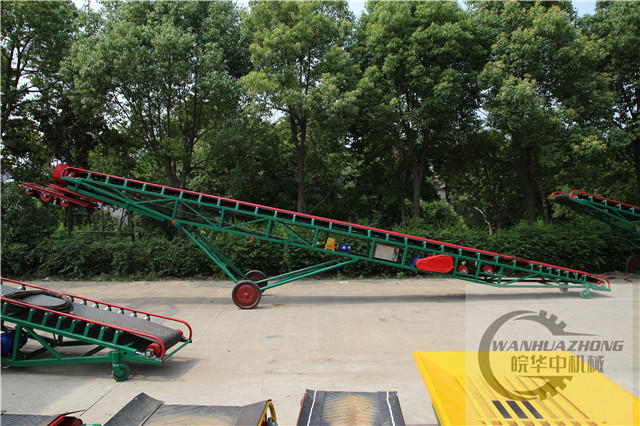

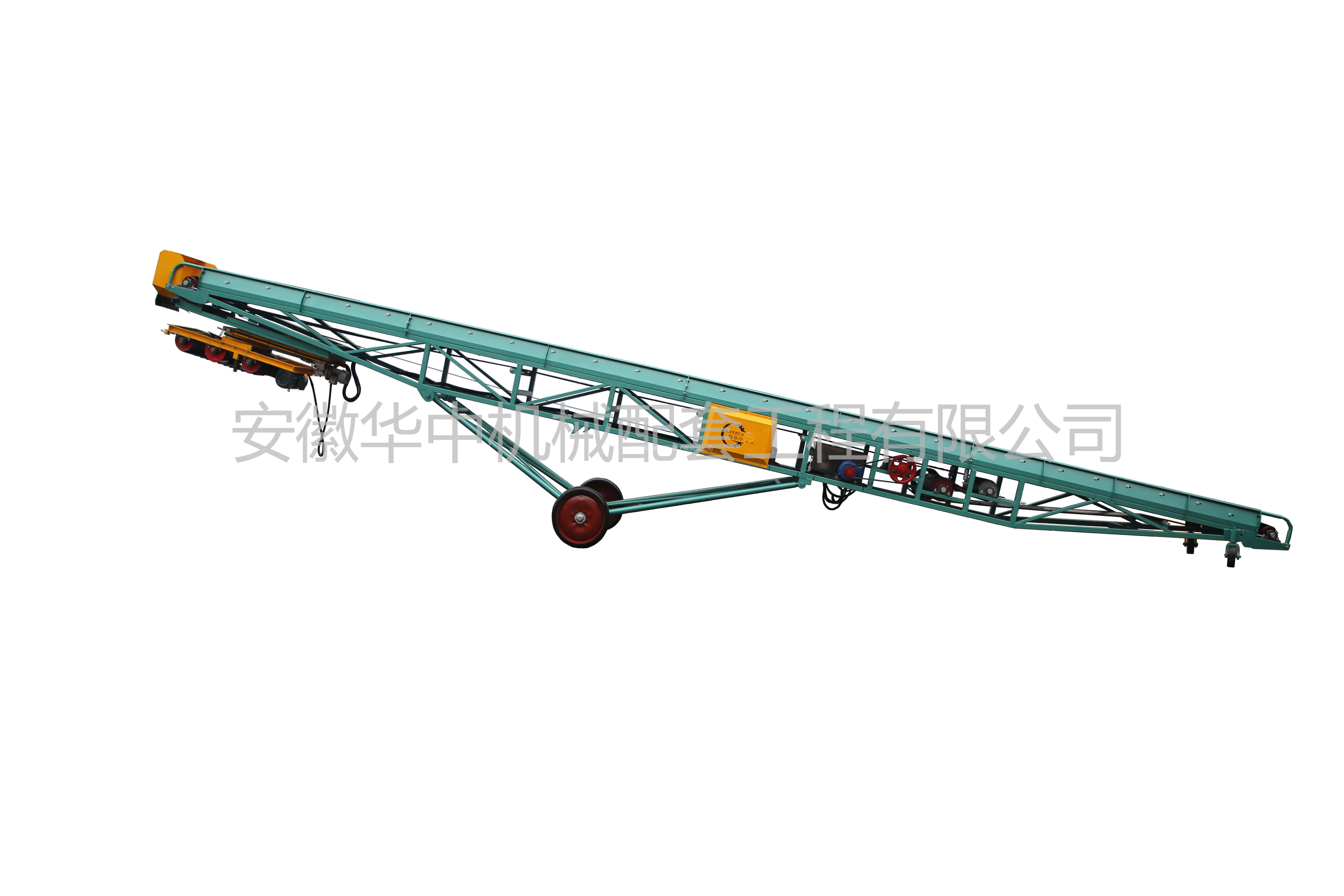

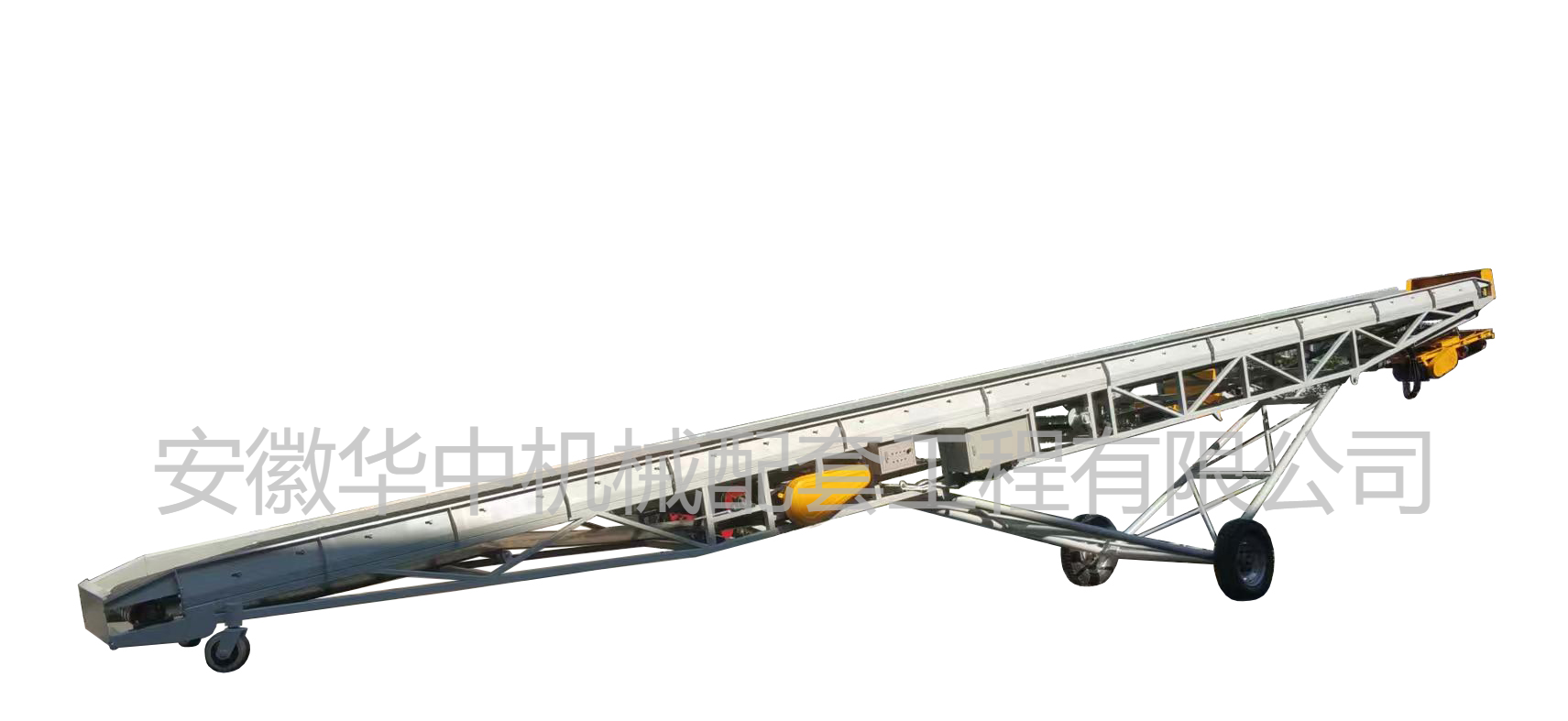

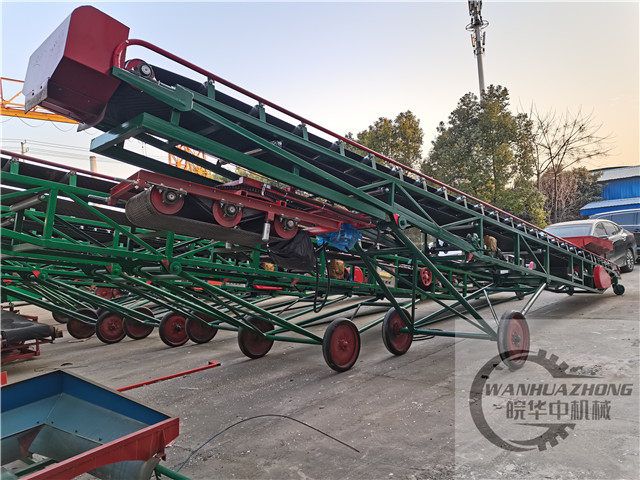

登高抛粮移动式皮带输送机

登高抛粮移动式皮带输送机又叫移动式转抛输送机,是安徽华中机械配套有限公司皮带输送机设备系列中的主力产品,也是国内装仓设备中的主流产品,畅销国内多年,技术成熟,使用范围广,主要用于散、包装的粮食或其它小颗粒物料的输送、装卸、码垛、作囤、倒仓等仓库的多种作业,能入库和露天使用。在登高移动式皮带输送机上外挂抛粮头,可进行多角度抛粮作业可与其它仓储机械配套使用。设有升降装置,可进行不同高度的作业。
数量:
  • HZZP
  • 皖华中机械

产品用途和性能特点

登高抛粮移动式皮带输送机介绍

登高抛粮移动式皮带输送机又叫移动式转抛输送机,是安徽华中机械配套有限公司皮带输送机设备系列中的主力产品,也是国内装仓设备中的主流产品,畅销国内多年,技术成熟,使用范围广。



登高抛粮移动式皮带输送机用途:

该移动式皮带输送机主要用于散、包装的粮食和其它小颗粒物料的输送、码垛、装卸、倒仓、作囤等粮库中的多种作业,能入库和在露天条件下使用。在登高移动式皮带输送机上外挂抛粮头,可向多角度进行抛粮作业,可与其它仓储机械配套使用。该输送机设备设有升降装置,可进行不同高度的作业。



登高抛粮移动式皮带输送机每小时处理量:

散粮50-200吨/小时,若抛粮,每小时可抛50吨,包粮1200包/小时


登高抛粮移动式皮带输送机性能

(1)登高抛粮移动式皮带输送机有蜗轮减速器升降装置,设备结构简单,可以安全的升降输送高度,可以在输送高度范围内的任意高度进行作业;该输送机设备具有自动升降的特点,根据输送机长度大小的不同,其最大高度达8米,最低高度为1.5米。


登高抛粮移动式皮带输送机涡轮减速器


(2)根据客户对输送量的需求,登高抛粮移动式皮带输送机可选取不同带宽的输送带,常见的带宽有550mm、650mm、800mm。

550皮带输送带

550宽皮带输送带


650皮带输送带

650宽皮带输送带


800皮带输送带

800宽皮带输送带


(3)登高抛粮移动式皮带输送机适用于小麦、玉米、水稻、大豆等各种粮食或其他散料的输送;通过改变上托辊的形式(将托辊上托或者平行放置)可以兼顾散粮和包粮运输的不同要求,提高了设备的利用率,达到了一机多用的性能。


800宽皮带输送机的包粮输送带

托辊水平放置用于包粮运输



(4)在登高抛粮移动式皮带输送机的机架上方两侧分别安装旁导管且旁导管可以加强定制,目的是防止包粮运输过程中掉包或扯破包装物。


皮带输送机两侧导管

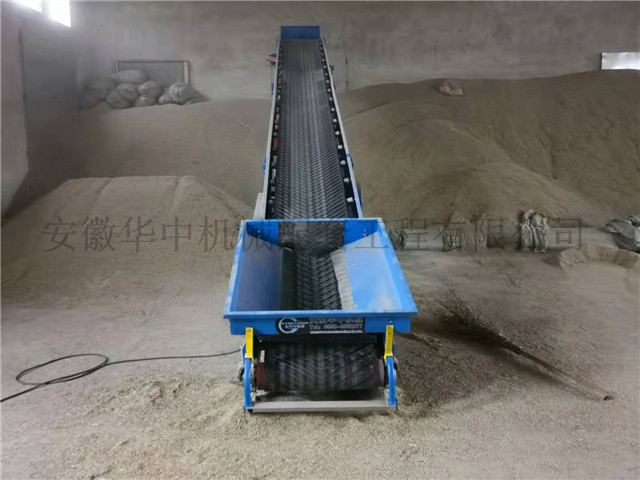

(5)在进料斗下方三侧均装有软板,使料斗与输送带之间无缝对接,防止粮食在输送过程中散漏。


登高抛粮皮带输送机的料斗软板


(6)登高抛粮移动式皮带输送机的大小行走轮均采用免打气轮胎,该轮胎具备耐用和耐磨的性能,延长了轮胎使用寿命。大小行走轮装有轴承,小行走轮采用万向轮其具有转向功能,保证了机器能够灵活轻便的进行移动。


登高抛粮皮带输送机的大小行走轮


(7)登高抛粮移动式皮带输送机的机架采用焊接的桁架结构,钢材选用高强度合金钢,具有超高强度和良好的刚性,性能和品质有保证。


正在焊接的皮带输送机的机架


(8)焊接工艺:安徽华中机械采用焊接机器人数控机床与专业焊工相结合的工艺,保证了设备的焊接质量。

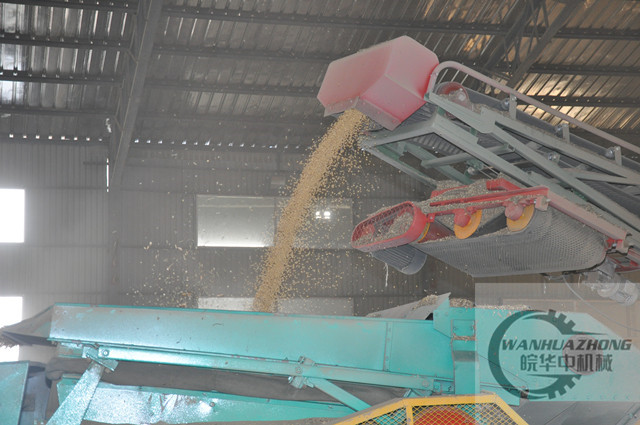

(9)可外挂抛粮头,进行多角度抛粮作业,抛粮距离范围为6-20m。

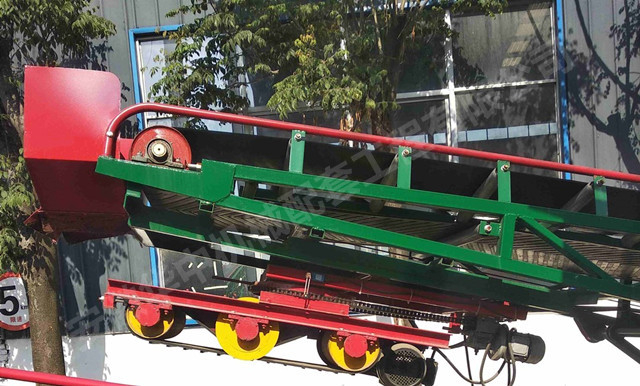

登高抛粮皮带输送机的抛粮头


(10)登高抛粮移动式皮带输送机的输送带一般采用绿色环保聚酯人字纹环形输送带,一共4层,其中织物层3层。覆胶层厚度:上3mm  下1.5mm(可根据客户要求定制)。


皮带输送机的人字输送带


(11)登高抛粮移动式皮带输送机的托辊采用高强度的镀锌托辊,质量有保证,使用寿命长。


登高皮带输送机的上托辊


(12)根据客户需求,登高抛粮移动式皮带输送机所采用的的配件均可定制。辊筒可以选择是否采用覆胶辊筒、电动辊筒;电机可以采用国内外一线品牌,如猛牛电机、太湖电机、西门子电机等;轴承可采用洛阳轴承、哈尔滨轴承、SKF轴承等;减速器可采用国茂减速器等;电器可以采用德力西电器、正泰电器、西门子电器等。


主要技术参数


产品名称:登高抛粮移动式皮带输送机 型号:HZZP
额定产量:可抛散粮50t/h,包粮1200包/h长度:8-20m(可定制)
输送高度:1.5m-8m总功率:11.5kW-19.5kW
输送带宽度:550-800mm(可定制)输送带速度:散粮≤   2.5m/s  ;包粮≤ 1.5m/s(可根据客户要求做特殊调整)
框架宽度:750-1000mm整机尺寸:可以根据客户的实际需求定制
输送倾角:11°-22°皮带材质特点:耐热,耐寒,耐磨,伸缩性好(-40°至+   80°)
保修服务:视频技术支持,在线支持,人工服务售后服务:视频技术支持,在线支持,人工服务
材料特性:坚固,耐磨生产地:中国安徽
认证:CEISO9001,ISO45001,ISO14001保修期:1年内保修,易损件3个月内免费更换
适用行业:粮库,港口码头,饲料厂,化肥厂,粮食加工厂适用对象:玉米,水稻,大豆,小麦等散料


产品结构

登高抛粮移动式皮带输送机主要由固定机架、辊筒、托辊、电机、减速器、过桥轴、行走轮、万向轮、固定支架、活动支架以及配电箱组成。

1. 机架

登高抛粮移动式皮带输送机的机架上下部均采用空腹方钢焊接为一个整体,成为输送机的主体,机架下部两侧的空腹方钢管起到导轨的作用,升降时前支脚升降被动轴上的滚轮沿导轨滚动,上部两侧安有旁导管。


焊接的登高抛粮移动式皮带输送机的机架结构


2. 传动部分

启动电机,通过电机皮带轮带动过桥轴一端的皮带轮,使过桥轴转动,过桥轴另一端皮带轮带动主传动辊筒轴上皮带轮,使之主传动辊筒转动,驱动输送带运行。

传动部分示意图-带水印

传动部分示意图

移动式皮带输送机的传动装置




3. 辊筒与托辊

登高抛粮移动式皮带输送机的辊筒共有四个。一个主传动辊筒安装在机架中部;三个改向辊筒,在机架中部,头尾各安装一个。辊筒全部采用钢件制成。

托辊包括上托辊,下托辊两种类型,在托辊的两端都装有轴承,保障托辊转动灵活。上托辊被安装在机架上面,双排放置成“V”形,其作用是承受粮食通过输送带表面时施加的的正压力和切向底抹擦力,并对输送带起导向的作用。下托辊被安装在机架的内部,呈平行排列,其作用是承托回程输送带和起到导向的作用。辊筒共有四个。一个主传动辊筒安装在机架中部;三个改向辊筒,在机架中部,头尾各安装一个。辊筒全部采用钢件制成。

上托辊安装示意图-带水印

上托辊安装示意图


登高移动式皮带输送机的上托辊

“V”型形式的上托辊


登高移动式皮带输送机上的水平托辊

平行排列的下托辊


4. 拉紧装置

换向辊筒、头、尾辊筒安装轴承座处,装有拉紧装置,作用是拉紧输送带和调正输送带跑偏。

调整时,首先松开固定轴承座的两棵螺栓,调整好后再固紧轴承座并装配螺栓。


拉紧装置示意图-带水印

拉紧装置示意图


移动式皮带输送机上的皮带拉紧装置


5. 升降机构

当需要升降输送机时,需用到升降电机,升降电机开关设有“升”、“降”两个档位,抬升输送机用“升”档,下降时用“降”档,即可完成升降动作。当升降电机启动后,带动蜗轮减速器出轴转动,通过固定在出轴上的钢丝绳,绕过升降被动轴和升降中间轴的钢丝绳的收伸,即可执行升降动作。

Figure 4-带水印

升降机构示意图


  6. 行走机制

登高抛粮移动式皮带输送机的大行走轮由铸件制成,外圈有实心橡胶轮胎。它与前后支脚下端连接,作为机器的支撑和移动时发挥作用。

小行走轮(万向轮)的外圈配置实心橡胶轮胎,固定在机架尾部两侧,在机器支撑及移动时换向方面发挥作用。


登高移动式皮带输送机的行走轮

大行走轮


皮带输送机的万向轮外圈带橡胶行走轮

小行走轮


7. 电气控制箱

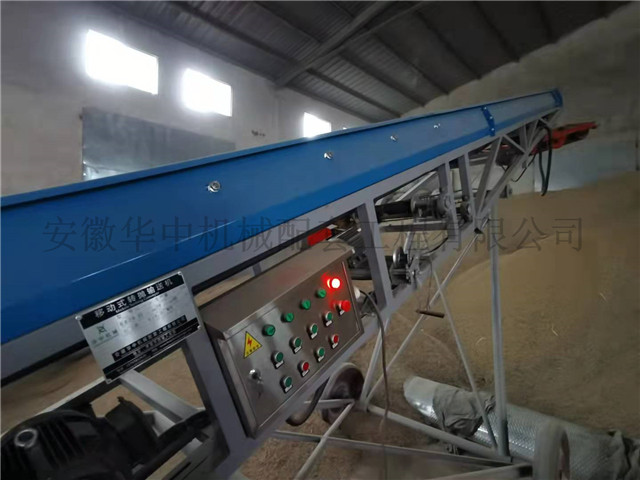

登高抛粮移动式皮带输送机的电气控制箱内装有控制电机运转的开关装置,用于控制输送机的连续运转、输送机的升降、抛粮的启动和停止、抛粮头的左右旋转。


登高抛粮移动式皮带输送机的电气控制箱走线图


8. 转向抛粮机

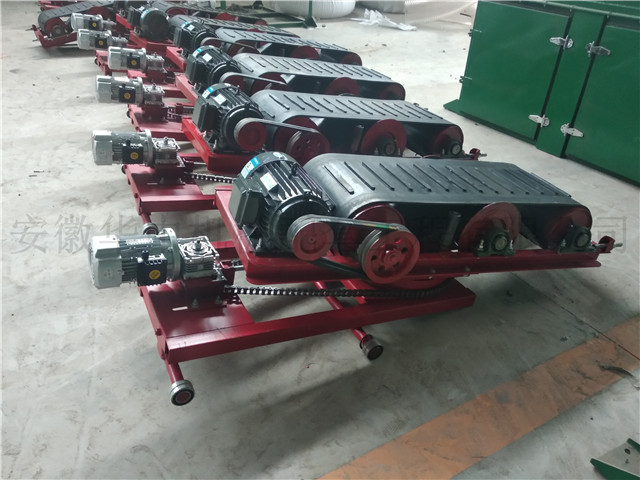

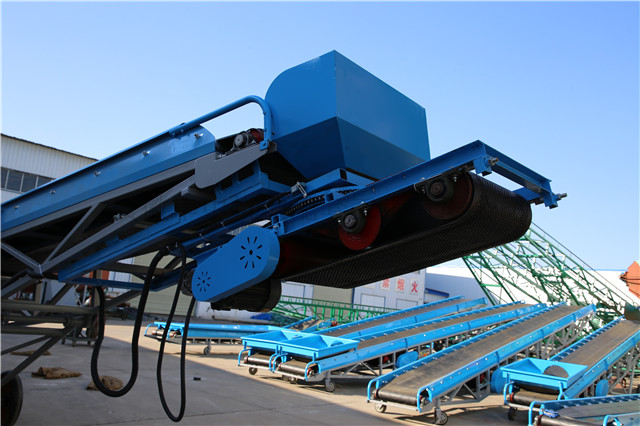

转向抛粮机有机架、跑道、跑架、跑轮组成整体机,在跑道下方装有旋转体、旋转电机、抛粮电机,通过链条,带动旋转体,在抛粮机架下方装有驱动辊筒、改向辊筒、压辊,动力由电动机,通过皮带轮、传动三角带,带动驱动辊筒上的皮带轮,使环形输送带高速运转,进行多角度抛粮作业。


登高抛粮移动式皮带输送机的抛粮头


安全操作规定

1. 登高抛粮移动式皮带输送机运转时禁止清理机头、机尾辊筒及其附近的粮食及杂质等。


2. 在该抛粮皮带输送机设备上检修、处理故障或做其他工作时,必须停机并闭锁输送机的控制开关,同时在输送机上挂上“有人工作,严禁合闸”的停电牌。


3. 登高抛粮移动式皮带输送机的使用人应认真执行岗位责任制和交接班制度,不得擅自离开自己的岗位。


4. 该粮食皮带输送机设备运行过程中,严禁任何人从输送带下面穿过,或从上面跨越,输送带打滑时,严禁用手拉动。


5. 在进行输送带跑偏时的纠偏作业时,严禁用手、脚及身体的其他部位直接接触输送带及辊筒。


6. 严禁人员攀登该抛粮皮带输送机设备,不准用其运送设备和笨重物料。

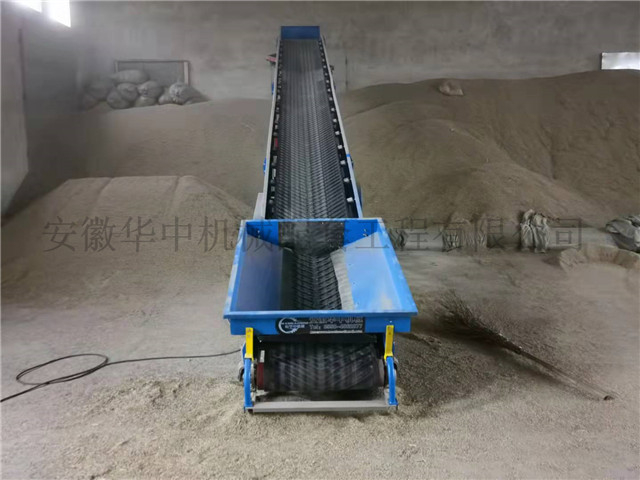

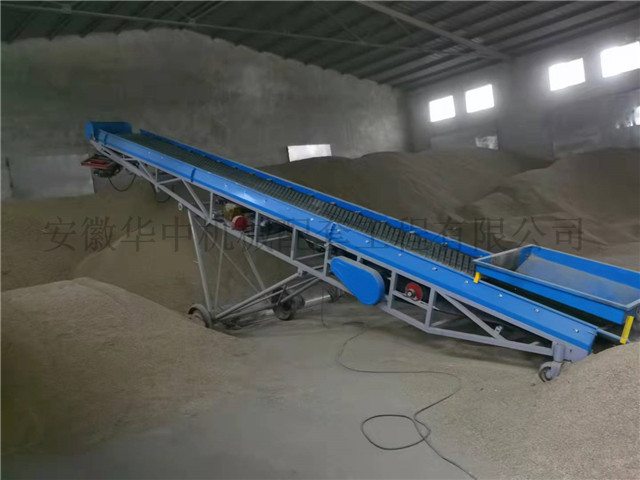

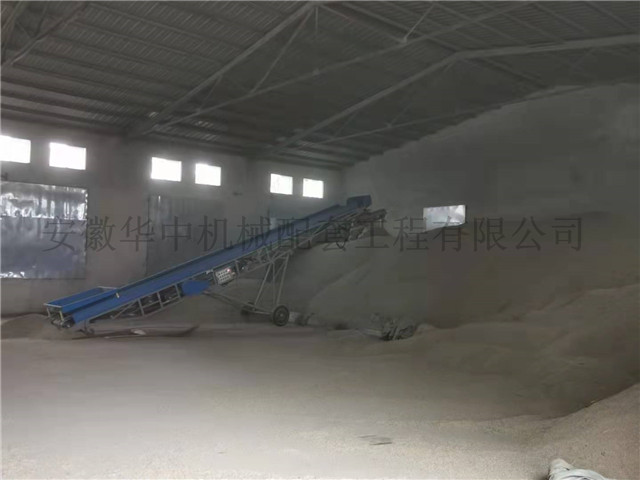

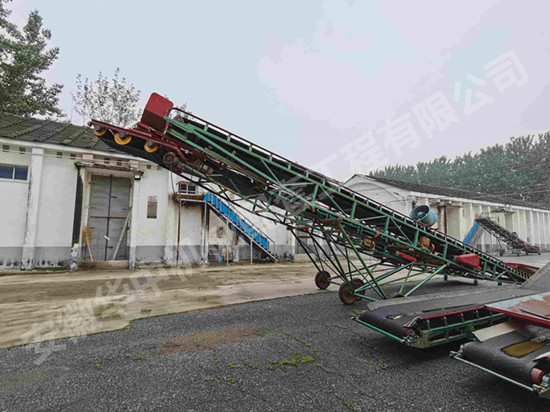

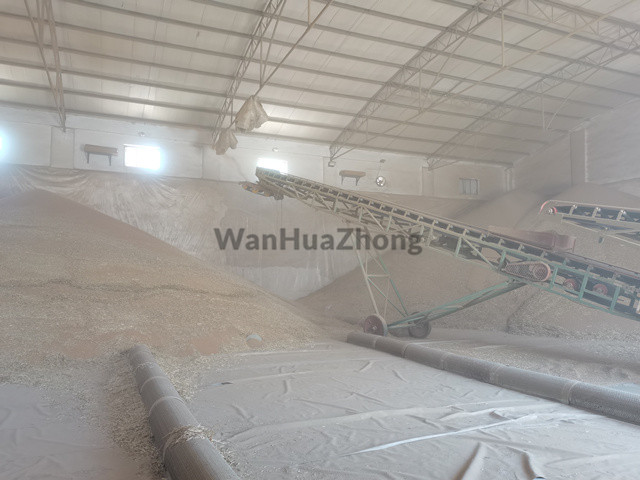

登高抛粮移动式皮带输送机工作现场



钢构件的表面处理和涂漆


1. 登高抛粮移动式皮带输送机的钢构件表面进行喷丸处理,钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,任何可残留的痕迹仅是点状或纹状的轻微色斑。


2. 登高抛粮移动式皮带输送机的底漆采用刷涂,面漆采用喷涂。


3. 登高抛粮移动式皮带输送机的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 登高抛粮移动式皮带输送机的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。


5. 登高抛粮移动式皮带输送机的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。

使用维修

1.使用时先将该登高抛粮移动式皮带输送机升到所需要的高度,将设备稳定固定好;


2.该抛粮皮带输送机设备不允许在负载的情况下启动,待启动后3—5分钟设备运转正常后,方可投料;


3.停止登高抛粮移动式皮带输送机前,先停止投料,待输送带上物料输送完后,关闭电机,切断电源;


4.登高抛粮移动式皮带输送机的托辊转动不灵活时,应对其及时更换修理;


5.登高抛粮移动式皮带输送机输送的物料中不准带有酸、碱、油类及各种有机溶剂等;


6.使用中应保持登高抛粮移动式皮带输送机的清洁,定期检查是否有磨损、扯断、裂纹、弯曲等不正常现象,如发现不正常应更换或修理;


7.定期(每6个月)对登高抛粮移动式皮带输送机的润滑部位加注润滑脂或润滑油;


8.登高抛粮移动式皮带输送机的升降时以及工作状态时,该登高抛粮移动式皮带输送机下方严禁站人;


9.经常检查登高抛粮移动式皮带输送机的运转情况,发现异常,停车排除;


10.输送包装时,卸下料斗即可,但须包装物放置在输送带中央,以保持平衡运行;


11.登高抛粮移动式皮带输送机不使用时,应置于通风干燥处;


12.该登高抛粮移动式皮带输送机使用中应每季度进行检修一次,每年大修一次。




故障与排除


故 障

原 因

排除方法

输送带跑偏

各辊筒轴线不平行

调整各辊筒轴线达到平行

托辊不转

轴承损坏

更换轴承

升降不动作

电源不通

接通电源

减速器损坏

修理或更换减速器
