移动伸缩式水平皮带输送机

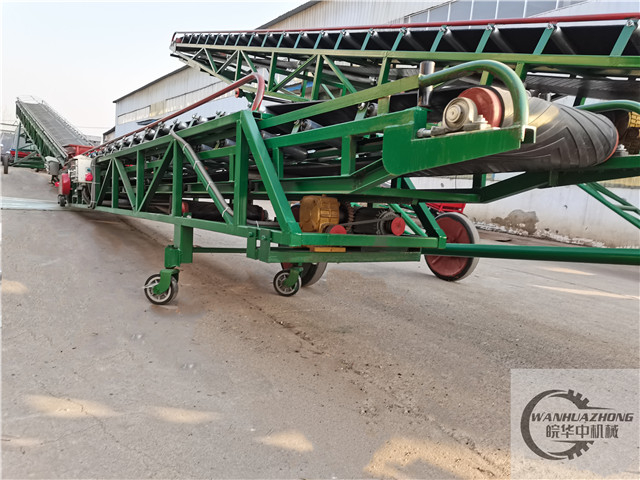

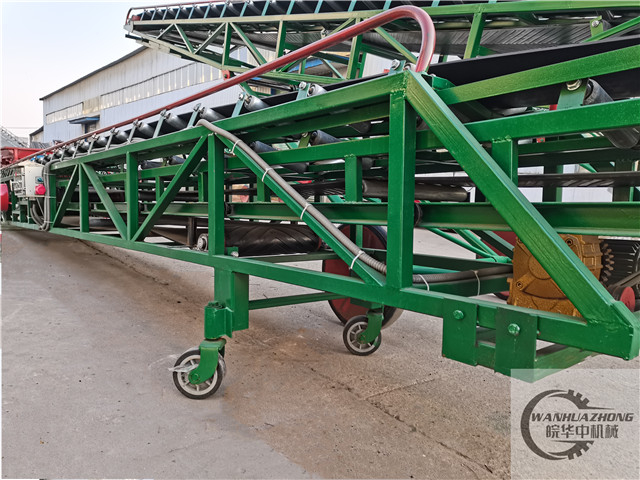

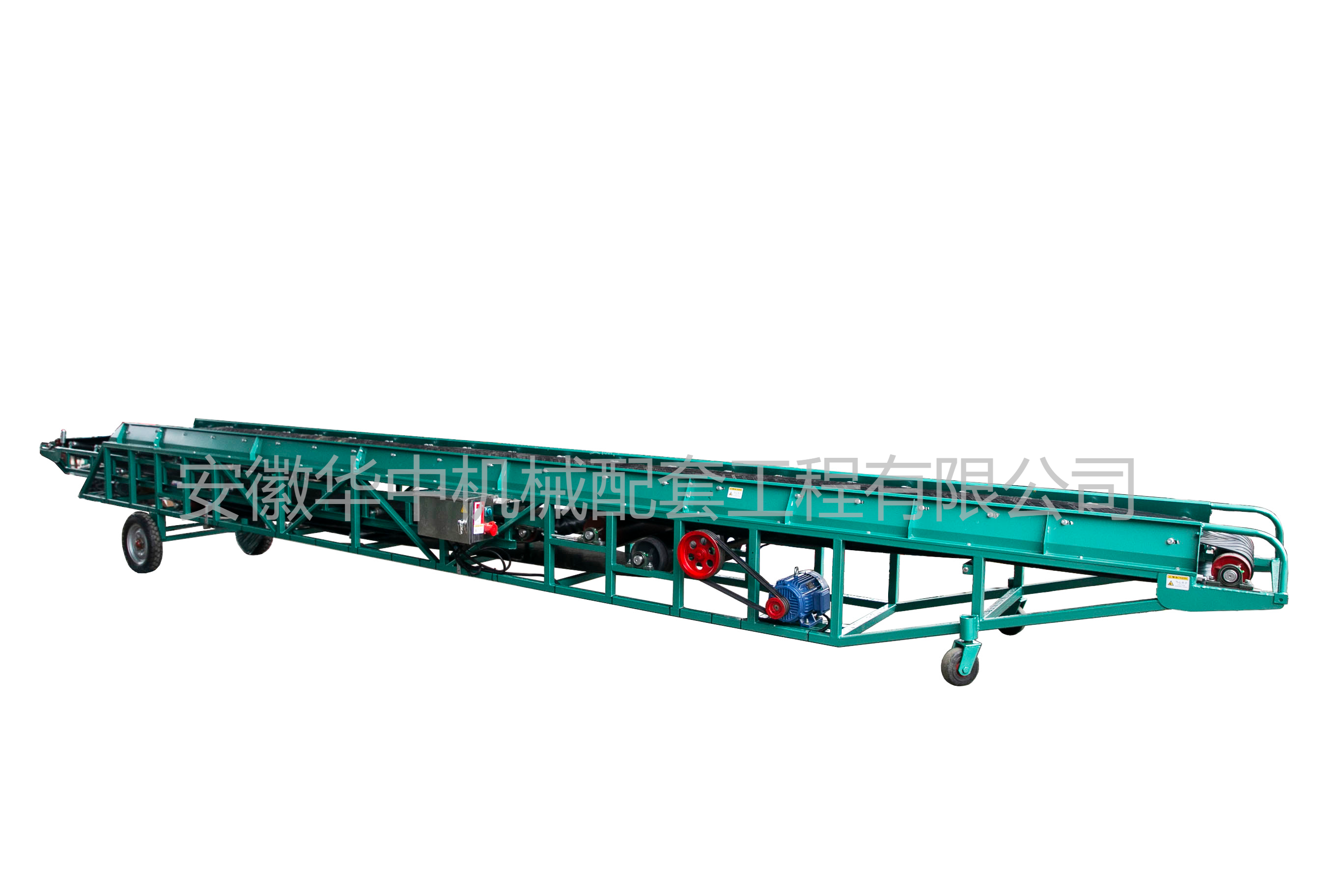

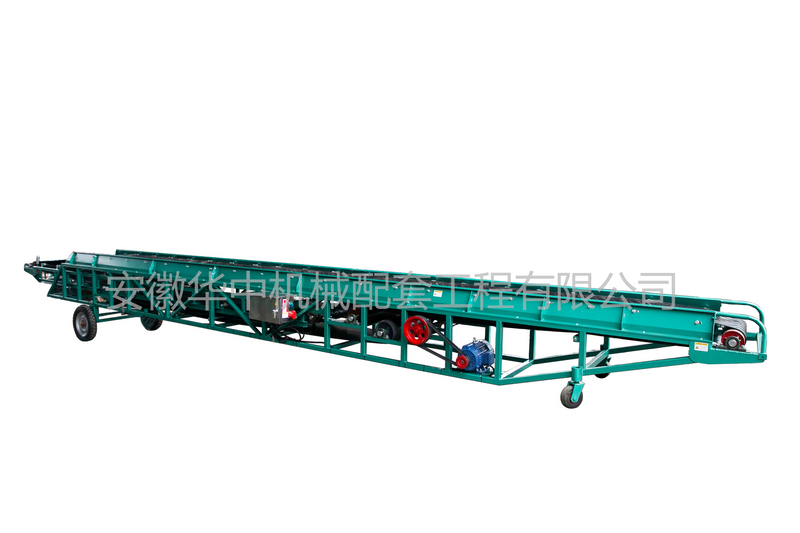

移动伸缩式水平皮带输送机图片

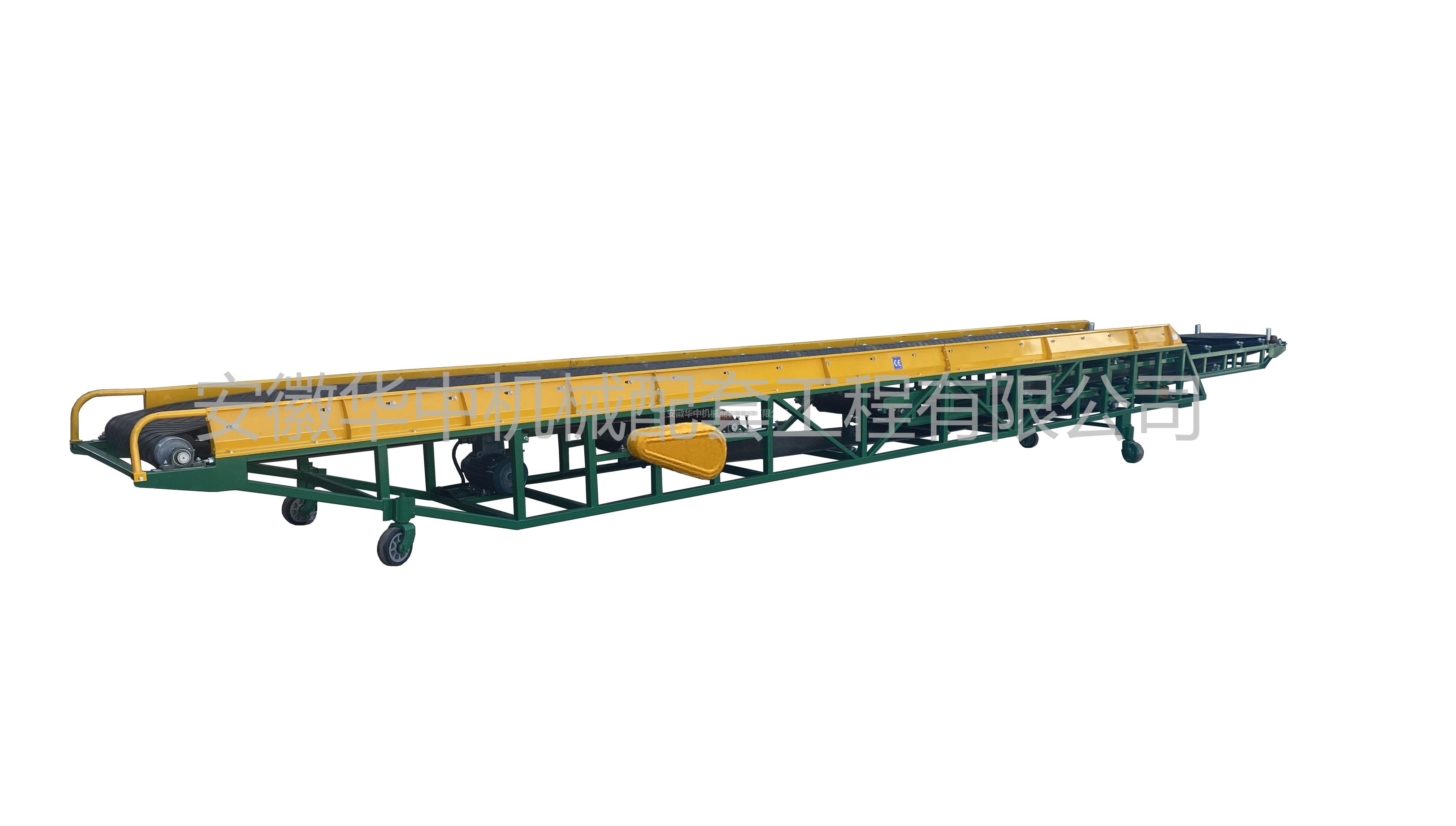

伸缩机架

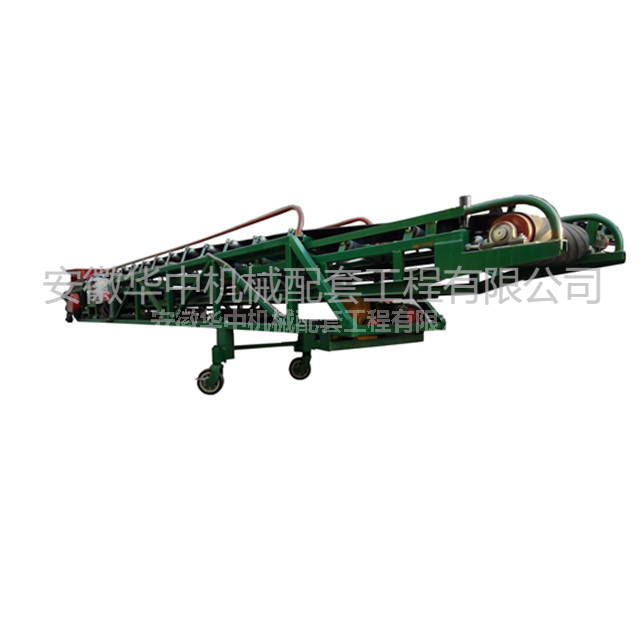

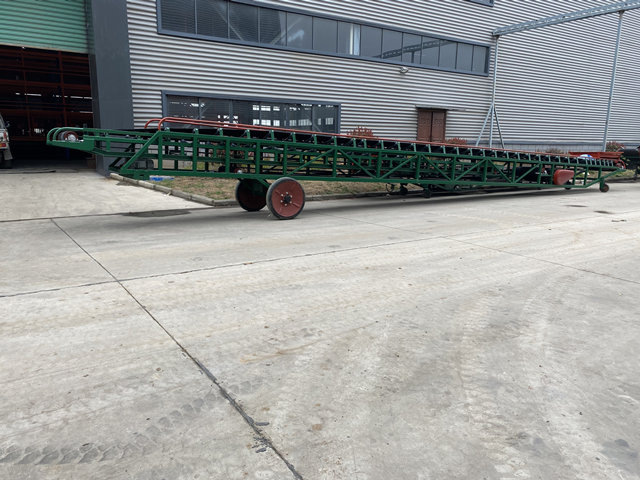

移动式伸缩式水平输送机图片

移动伸缩式水平皮带输送机用途：

移动伸缩式水平皮带输送机是安徽华中机械配套有限公司皮带输送机设备系列中的成熟产品，畅销国内多年，技术成熟，使用范围广，主要用于散装、包装的粮食和其它小颗粒物料的输送、装卸、码垛、作囤、倒仓等仓库的多种作业，能入库和在露天环境下使用。可多台输送机进行串联使用，或与其它仓储机械搭配使用。

移动伸缩式水平皮带输送机每小时处理量：

散粮50-200吨/小时，包粮1200包/小时

移动伸缩式水平皮带输送机性能特点：

（1）根据客户对输送量的需求可选取不同带宽的输送带，常见的输送机带宽有550mm、650mm、800mm。

（2）适用于小麦、玉米、水稻、大豆等各种粮食或其他散料的输送；通过改变上托辊的形式可以兼顾散粮和包粮运输的不同要求，提高了移动伸缩式水平皮带输送机的利用率，达到了一机多用的性能。

（3）在移动伸缩式水平皮带输送机的机架上方两侧分别安装旁导管且旁导管可以加强定制，目的是防止包粮运输过程中掉包或扯破包装物。

（4）在移动伸缩式水平皮带输送机进料斗下方三侧均装有软板，使料斗与输送带之间无缝对接，防止粮食在输送过程中散漏。

（5）移动水平伸缩式水平皮带输送机的四个行走轮均采用万向轮，均装有轴承，具有转向功能，便于机器的灵活移动。

（6）移动伸缩式水平皮带输送机机架采用焊接的桁架结构，钢材选用高强度合金钢，具有超高强度和良好的刚性，性能和品质有保证。

（7）移动伸缩式水平皮带输送机的焊接采用数控机床、焊接机器人与专业焊工相结合的工艺，保证了整机的焊接质量。

（8）移动伸缩式水平皮带输送机的输送带一般采用绿色环保聚酯人字纹环形输送带，织物层3层。覆胶层厚度：上3mm  下1.5mm（可根据客户要求定制）。

（9）移动伸缩式水平皮带输送机的托辊（辊筒）采用高强度的镀锌托辊，质量有保证，使用寿命长。

（10）该输送机设备通过电机减速器机构可以前伸后缩，最长可达22米，最短为9米。

（11）根据客户需求，输送机所采用的的配件均可定制。辊筒可以选择是否采用覆胶辊筒、电动辊筒；电机可以采用国内外一线品牌，如猛牛电机、太湖电机、西门子电机等；轴承可采用洛阳轴承、哈尔滨轴承、SKF轴承等；减速器可采用国茂减速器等；电器可以采用德力西电器、正泰电器、西门子电器等。

移动伸缩式水平皮带输送机主要由固定机架、辊筒、托辊、电机、过桥轴、万向轮以及配电箱组成。

1. 机架

移动伸缩式水平皮带输送机的机架上下部均采用空腹方钢焊接为一个整体，成为输送机的主体，机架下部两侧的空腹方钢管起到导轨的作用，上部两侧安有旁导管。

2. 传动部分

启动电机后，移动伸缩式水平皮带输送机的电机皮带轮带动过桥轴一端的皮带轮，使过桥轴进行转动；过桥轴另一端皮带轮带动主传动辊筒轴上皮带轮，使之主传动辊筒转动，驱动输送带运行。

传动部分示意图

  3.辊筒与托辊

移动伸缩式水平皮带输送机的辊筒共有四个。一个主传动辊筒安装在机架中部；三个改向辊筒，在机架中部，头尾各安装一个。辊筒全部采用钢件制成。

托辊包括上托辊，下托辊两种类型，托辊的两端都装有轴承，使之转动灵活。上托辊被安装在机架的上面，双排成“V”形，其作用是承受粮食通过输送带面作用的正压力和切向底抹擦力，并对输送带起导向作用。下托辊被安装在机架内部，平行排列，其作用是承托回程输送带和对输送带起导向作用。

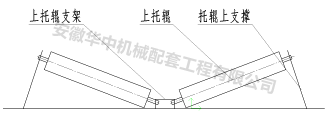

上托辊安装示意图

4.拉紧装置

移动伸缩式水平皮带输送机的换向辊筒、头、尾辊筒安装轴承座处，装有拉紧装置，作用是拉紧输送带和调正输送带跑偏。

调整时，将固定轴承座的两棵螺栓松开进行调整，调整好后，再固紧轴承座装配螺栓。

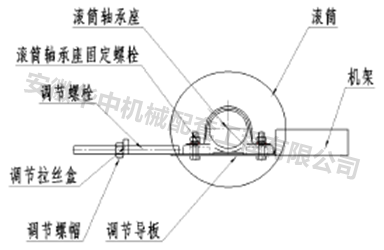

拉紧装置示意图

  5.行走机制

移动伸缩式水平皮带输送机的四个行走轮均采用万向轮，均装有轴承，具有转向功能，便于机器的灵活移动。

  6.电气控制箱

      移动伸缩式水平皮带输送机的电气控制箱内装有控制电机运转的开关装置，用于控制输送机的各种功能的运行。

  7.伸缩机架

该输送机设备的伸缩机架由矩形空腹钢管制成。伸缩机架置于固定机架内，其下梁支撑在固定机架的滚轮上，上梁后部的上面安装有二个滚轮可沿上梁下面滚动，固定机架下部两内侧面也设有多个滚轮，以防活动机架跑偏。

1. 移动伸缩式水平皮带输送机的钢构件表面进行喷丸处理，钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物，任何可能出现的痕迹只会是点状或纹状的轻微色斑。

2. 移动伸缩式水平皮带输送机的底漆采用刷涂，面漆采用喷涂。

3. 移动伸缩式水平皮带输送机的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。

4. 移动伸缩式水平皮带输送机的移动伸缩式水平皮带输送机的底漆采用氧化铁锌铬底漆，干漆膜厚底大于40µm。

5. 移动伸缩式水平皮带输送机的面漆采用丙烯酸类漆，喷三层，干膜总厚度≥100µm。

1. 使用时先将移动伸缩式水平皮带输送机稳定好；

2. 移动伸缩式水平皮带输送机不允许负载启动，待启动后3—5分钟运转正常后方可投料；

3. 停止移动伸缩式水平皮带输送机前，首先要停止投料，待输送带上的物料输送完毕后，再关闭输送机的电机，切断设备电源；

4. 输送包装物时，卸下移动伸缩式水平皮带输送机的料斗即可，但须包装物放置在输送带中央，以保持平衡运行；

5. 移动伸缩式水平皮带输送机输送的物料不准带有酸、碱、油类及各种有机溶剂等；

6. 经常检查移动伸缩式水平皮带输送机的运转情况，发现异常，应停止该输送机设备并排除故障；

7. 移动伸缩式水平皮带输送机的托辊转动不灵活时及时更换修理；

8. 定期（每6个月）对该输送机的润滑部位加注润滑脂或润滑油；

9. 移动伸缩式水平皮带输送机使用中应保持设备清洁，定期检查是否有磨损、扯断、裂纹、弯曲等不正常现象，如发现不正常应更换或修理；

10. 该皮带输送机设备使用中每季度检修一次，每年大修一次；

11. 移动伸缩式水平皮带输送机不使用时，应置于通风干燥处。
