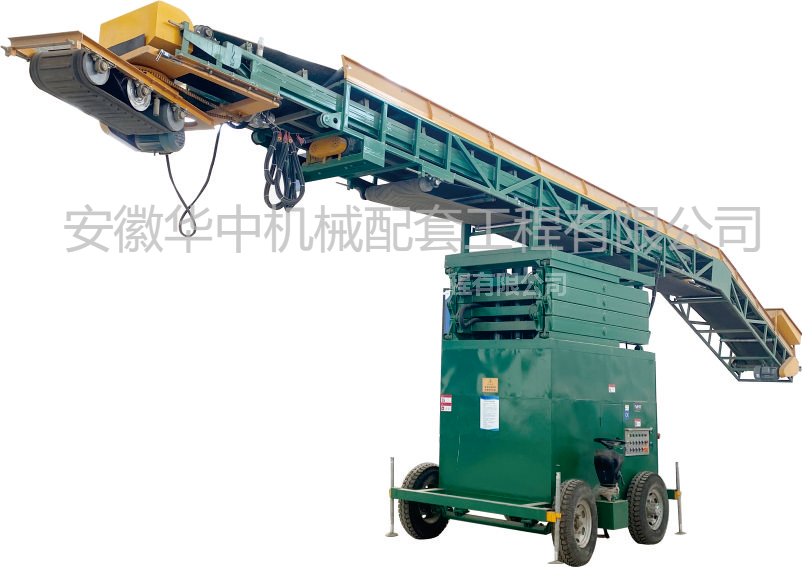

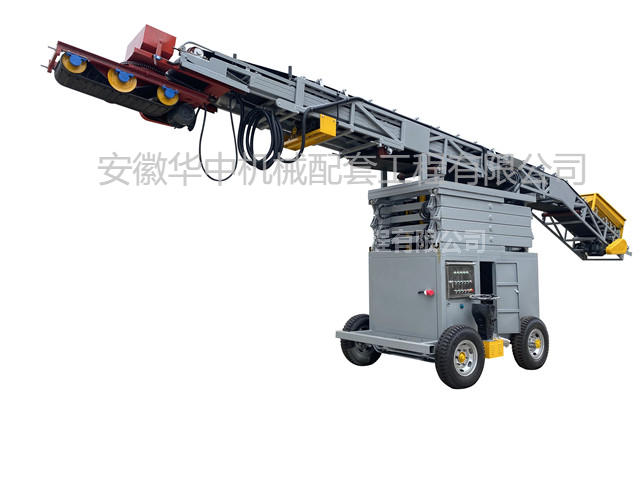

液压补仓抛粮移动式皮带输送机

液压补仓抛粮移动式皮带输送机是安徽华中机械输送机设备系列中的主力产品,也是国内粮食补仓输送机设备中的主流产品.液压补仓抛粮移动式皮带输送机集移动、升降、输送、抛粮等功能为一体的新型散粮进仓设备。适用于平房仓的散粮进仓、补仓作业,又能在平房仓外将其悬臂从平方仓的窗口插入仓内进行补仓。使用该输送机设备能够有效利用有效仓容,提高平房仓的储粮利用率。同时,该输送机设备还适用于对分散的筒体仓进行散粮的登高进仓作业。
数量:
  • HZYBP
  • 皖华中机械

用途和性能特点

液压补仓抛粮移动式皮带输送机介绍

该液压补仓抛粮移动式皮带输送机是安徽华中机械输送机设备系列中的主力产品,也是国内粮食补仓输送机设备中的主流产品。液压补仓抛粮移动式皮带输送机是兼具移动、升降、输送、抛粮等功能的新型散粮进仓设备。



液压补仓抛粮移动式皮带输送机:散粮50-80吨/小时。



液压补仓抛粮移动式皮带输送机用途:

适用于粮食平房仓的散粮进仓、补仓作业,又能在平房仓外将其悬臂从平方仓的窗口插入仓内进行补仓。使用该输送机设备能够有效利用有效仓容,提高平房仓的储粮利用率。同时,该输送机设备还适用于对分散的筒体仓进行散粮的登高进仓作业。

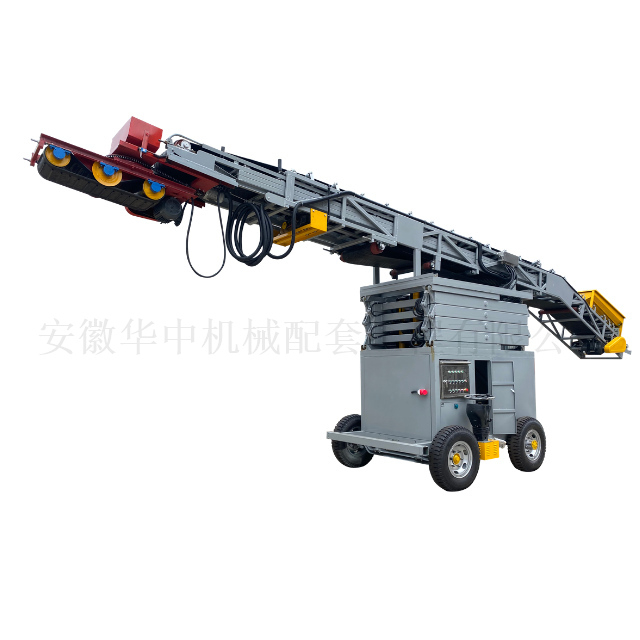

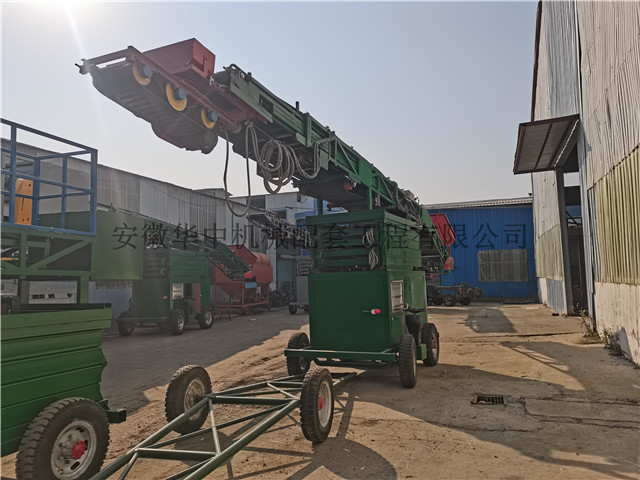

 液压补仓抛粮移动式皮带输送机

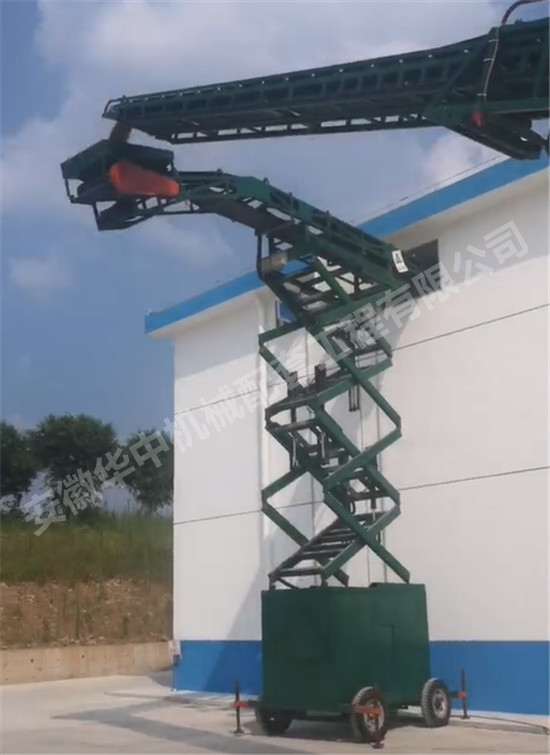

液压补仓皮带输送机工作场景



液压补仓抛粮移动式皮带输送机性能


(1)移动灵活。该液压补仓抛粮移动式皮带输送机底盘下部安装有4个橡胶打气行走轮,采用钢毂实心橡胶打气行走轮及滚珠轴承作为底盘的移动或转向机构,可以很方便的将设备向任何方向进行移动和转动。


(2)升降幅度大。该液压补仓抛粮移动式皮带输送机设备采用液压升降机构作为升降机构,升降动作平稳、可靠自如、操作方便,可在调节范围内任意位置高度时进行补仓作业,以满足不同高度的进粮要求。


(3)该补仓皮带输送机设备可以外挂抛粮头,进行多角度抛粮作业,抛粮距离范围为6-20m。


主要技术参数

产品名称:液压补仓抛粮移动式皮带输送机型号:HZYBP
额定产量:散粮50-80t/h长度:10-20m(可定制)
输送高度:3.7m-8.5m(可定制,最高可达9.5m)总功率:16.2kW-21.7kW
输送带宽度:550-650mm(可定制)输送带速度:散粮≤   2.5m/s (可根据客户要求做特殊调整)
框架宽度:750-800mm整机尺寸:可以根据客户的实际需求定制
转向角度:360°皮带材质特点:耐热,耐寒,耐磨,伸缩性好(-40°至+   80°)
保修服务:视频技术支持,在线支持,人工服务售后服务:视频技术支持,在线支持,人工服务
材料特性:坚固,耐磨生产地:中国安徽
认证:ISO9001,ISO45001,ISO14001,CE保修期:1年保修期,易损件3个月内免费更换
适用行业:粮库,港口码头,饲料厂,化肥厂,粮食加工厂适用对象:玉米,水稻,大豆,小麦等散料


构造与工作原理

液压补仓抛粮移动式皮带输送机有以下主要三大部分组成:移动式底盘液压升降机构转向抛粮机

1. 移动式底盘:液压补仓抛粮移动式皮带输送机的底盘由型钢焊接而成,装有四只橡胶打气行走轮,另有四个螺旋支撑组成。底盘可以在地面上作任意方向移动,便于定位、保持稳定工作、以及调节整机的水平位置,是支撑整个补仓机的基础。


2. 液压升降机构:由液压泵、油缸、油管、控制机构、电机组成。升降高度可在3.7-8.5米的高度范围内调节,便于不同高度范围内的粮食进行补仓或补仓作业。


3. 转向抛粮机:液压补仓抛粮移动式皮带输送机的转向抛粮机有机架、跑道、跑架、跑轮组成整体机,在跑道下方装有旋转体、旋转电机、抛粮电机,通过链条,带动旋转体,在抛粮机架下方装有驱动辊筒、改向辊筒、压辊,动力由电动机,通过皮带轮、传动三角带,带动驱动辊筒上的皮带轮,使环形输送带高速运转,进行多角度抛粮作业。

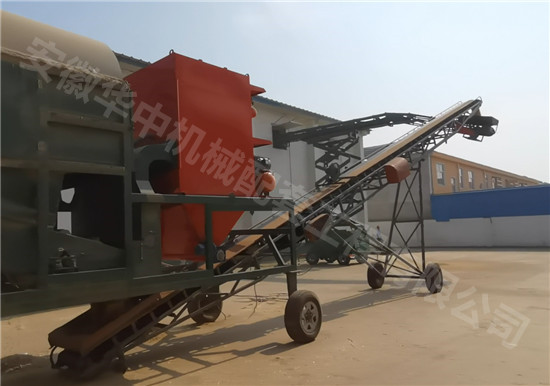

液压补仓机皮带输送机入仓流水线工作场景


使用液压补仓抛粮移动式皮带输送机时,将该皮带输送机设备移动到所需工作位置,然后通过液压升降机构升到所需要的高度后,启动输送电机,待输送机运转正常后,由其配套的输送机将散粮送入补仓输送部分后端料斗中,通过输送机将粮食卸到一定位置,从而实现了补仓作业要求。



液压补仓抛粮移动式皮带输送机的操作方式

1.当在仓外从窗户(或门洞)补仓作业时,补仓皮带输送机移动到工作位置后将机器调整到水平位置,将水平皮带输送机端对准仓库窗口(或门洞)的位置,接通电源,启动液压升降机构电动机,检查油泵是否正转,将补仓皮带输送机升至窗口(或门洞)进粮高度停止,把机器靠近库房,将整机的悬臂部分伸入仓内至所需要位置。将补仓皮带输送机移动底盘上的支撑拉出,然后支起螺旋调节丝杆,将四个轮子悬起离开地平面,把补仓皮带输送机调整到水平状态,然后闭紧丝杆螺母,以增加补仓皮带输送机的稳定性。

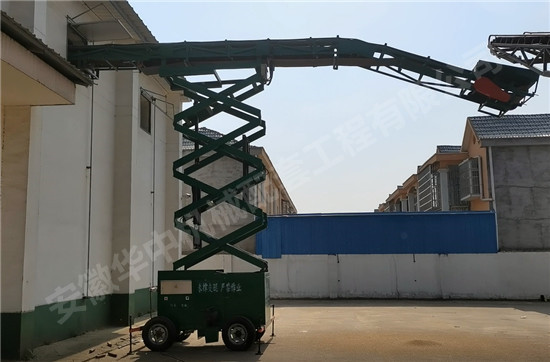

液压补仓皮带输送机工作场景


2. 启动液压补仓抛粮移动式皮带输送机的输送电机,使输送部分空转10分钟,同时检查各部件,发现异常现象立即停机检修,待一切正常后,方可进行补仓作业。


3. 将配套的输送机移动到相应的位置,使输送机输送的谷物能落入本机的接料斗中,接料点最好置于接料斗的中心。


4. 液压补仓抛粮移动式皮带输送机作业时,启动输送机电机,待运转正常后,方可投料进行补仓作业。停止作业时,先停配套输送机供料,待补仓输送机输送部分的谷物卸完后,再停止电机。


5. 液压补仓抛粮移动式皮带输送机作业过程中,投料要均匀,避免补仓皮带输送机载荷变化过大或超载作业。


6. 该粮食皮带输送机运转过程中,如发现输送带跑偏,应停机调整,在输送机各滚筒下部设有调节张紧螺杆进行调整。方法是把滚筒下面轴承座固紧螺栓松开,输送带向某方偏,扭紧那方的调整螺栓,边调边试,直至调整到不偏为止,最后扭紧滚筒轴承座固紧螺栓。


7. 液压补仓抛粮移动式皮带输送机工作或升降时,该输送机设备下方严禁站人。


安全操作规定

1. 液压补仓抛粮移动式皮带输送机运转时禁止清理机头、机尾辊筒及其附近的粮食及杂质等。


2. 如需要对该液压补仓抛粮移动式皮带输送机进行检修、处理故障或做其他工作时,必须停机,锁上输送机的控制开关,并且挂上“有人工作,严禁合闸”的停电牌。


3. 液压补仓抛粮移动式皮带输送机的操作员应该认真执行岗位责任制和交接班制度,不得擅自离开自己的岗位。


4. 液压补仓抛粮移动式皮带输送机在运行过程中,严禁任何人从输送带下面穿过,或从输送带上面跨越,输送带打滑时,严禁用手拉动。


5. 在处理输送带跑偏时任何人严禁用手、脚及身体的其他部位直接接触输送带及辊筒。


6. 严禁任何人员攀登该输送机设备,不准用补仓机运送设备和笨重物料。



液压补仓抛粮移动式皮带输送机的钢构件的表面处理和涂漆


1. 液压补仓抛粮移动式皮带输送机的钢构件表面进行喷丸处理,钢材的表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,只可能残留的痕迹为点状或纹状的轻微色斑。


2. 液压补仓抛粮移动式皮带输送机的底漆采用刷涂,面漆采用喷涂。


3. 液压补仓抛粮移动式皮带输送机的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 液压补仓抛粮移动式皮带输送机的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。


5. 液压补仓抛粮移动式皮带输送机的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。


使用与维护

1. 液压补仓抛粮移动式皮带输送机的工作地点应选择平整、坚实的地面。


2. 检查液压补仓抛粮移动式皮带输送机的各紧固件是否紧固。


3. 使用前检查液压补仓抛粮移动式皮带输送机的输送带的松紧度是否合适。


4. 液压补仓抛粮移动式皮带输送机的工作中发现异常现象,立即停车检查,待故障排除后运行。


5. 液压补仓抛粮移动式皮带输送机的正常工作3小时后,停机检查输送带松紧度,如过松调紧后再工作。


6. 液压补仓抛粮移动式皮带输送机的工作完成后,将伸缩架收回,叉架降下处于最低状态。


7. 六个月对液压补仓抛粮移动式皮带输送机的所有轴承进行清洗一次,并加注润滑脂。


8. 液压补仓抛粮移动式皮带输送机不使用时清理干净,置于通风干燥处。



液压补仓抛粮移动式皮带输送机的故障与排除


故 障

原 因

排除方法

油泵不泵油

油泵电机反转

电机调相

油箱无油

油箱加满油

叉架升超后有下落现象

油路有渗漏现象

检查油路排除漏油现象

支撑伐密封不严

检查支撑伐清洗后装配好

输送带跑偏

各辊筒轴线不平行

调整各辊筒轴线达到平行

托辊不转

轴承损坏

更换轴承
