带式输送机介绍,一文让你了解带式输送机

作者:安徽华中机械     发布时间: 2021-01-28      来源:安徽华中机械官网 询价


一,带式输送机概念


带式输送机,又称皮带输送机,是一种依靠摩擦驱动进行物料连续输送的机械,主要由机架、输送带、托辊、滚筒、张紧装置、传动装置等组成,可以将物料在一定的输送线上,从最初的进料点到最终的卸料点之间形成一种物料的输送流程。带式输送机既可以进行分散物料的输送,也可以进行包装好的成品的输送,除了进行纯物料的输送外,还可以配合各工业企业生产流程中的工艺流程要求,形成有节奏的流水工业输送线。

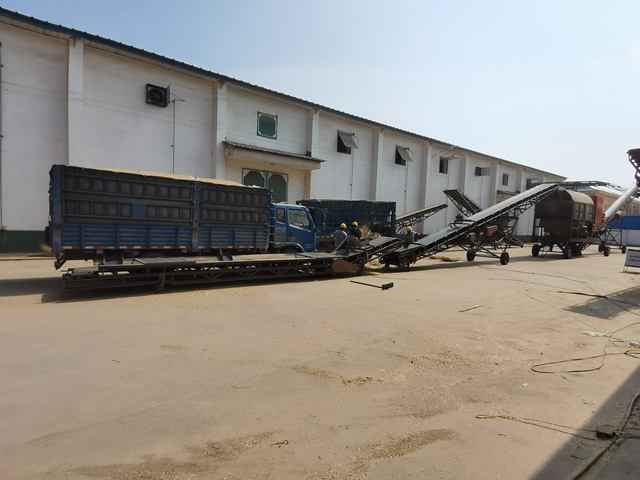

输送机流水线图片

输送机补仓工作流水线


带式输送机根据摩擦传动原理运动,适用于输送粉状、粒状、小块状的小颗粒物料和袋装材料,如煤、碎石、砂、水泥、化肥、粮食等。皮带式输送机可在环境温度-20℃~+40℃范围内使用,输送材料温度低于60℃。输送机的长度和组装的形式及配件可根据用户的要求定制,输送带的传动可以使用滚筒,也可以使用皮带式输送机的驱动装置。

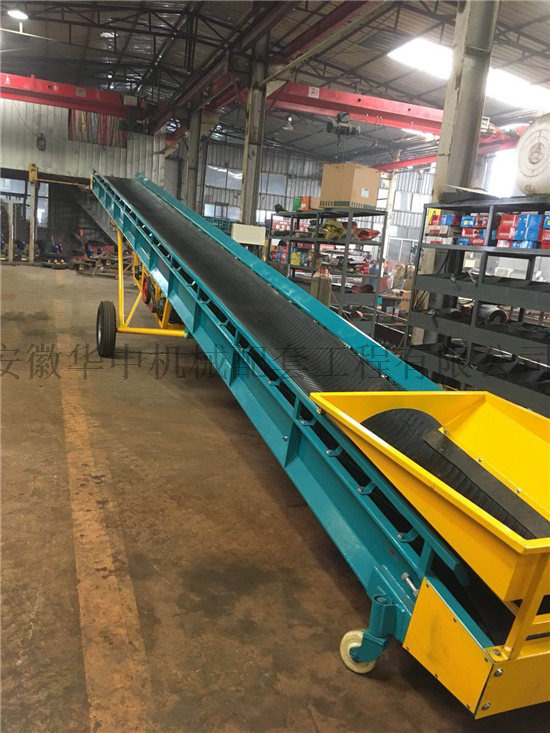

定制型C型钢皮带输送机图片

定制型C型钢皮带输送机图片

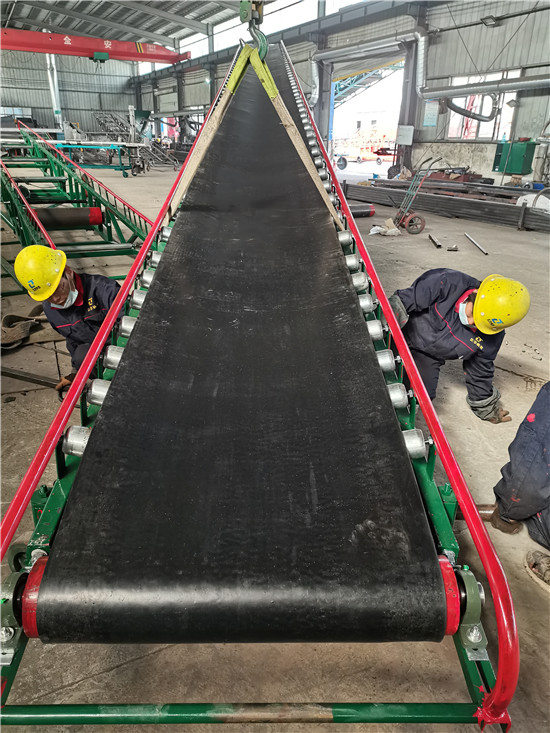

定制型运砂皮带输送机图片

定制型运砂皮带输送机图片

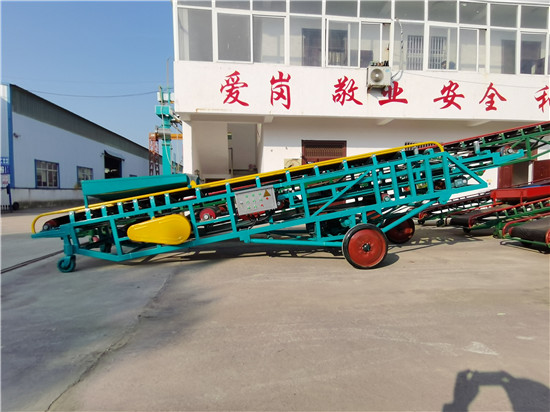

定制小型伸缩式皮带输送机图片

定制小型伸缩式皮带输送机

不锈钢登高移动式皮带输送机图片

定制不锈钢登高移动式皮带输送机


二,带式输送机的共同特点


1,带式输送机是一种功能齐全的输送机,既可直线输送,又可倾斜、转弯输送,它既可输送各种散料,也可输送各种纸箱、包装袋等单件重量不大的货物,带式输送机(皮带输送机)用途比较广泛。


2,带式输送机采用减速电机驱动,电动滚筒驱动的驱动方式;变频调速,无级变速的调速方式;采用碳钢喷塑,不锈钢,铝型材机架材质。


3,带式输送机输送平稳,物料与输送带没有相对移动,能够避免对输送物的损坏,噪音比较低,适合要求比较安静的场合工作环境。


4,带式输送机的输送带的材质为PVC、PU、橡胶等各种不同材质,除用于普通物料的输送外,还可满足耐油、耐腐蚀、防静电等有特殊要求物料的输送。


5,带式输送机如果采用专用的食品及输送带可满足食品、制药、日用化工等行业的要求。


三,粮食仓储机械行业中使用的带式输送机


3.1 安徽华中机械旗下目前正在供应和销售的共有11型皮带输送机,这11型输送机设备也可以叫做带式输送机,以下就是这11型带式输送机的产品型号和参数表:


                                     带式输送机设备型号和性能参数表
产品类型产品序号产品名称产品型号功率处理量
带式输送机 1移动式水平皮带输送机HZS输送3kW-11kW散粮50-200t/h,包粮1200包/h
 2移动伸缩式水平皮带输送机HZSS伸缩3kW, 输送3kW-11kW散粮50-200t/h,包粮1200包/h
 3登高移动式皮带输送机HZD升降3kW, 输送3kW-11kW散粮50-200t/h,包粮1200包/h
 4登高抛粮移动式皮带输送机HZZP抛粮4kW, 旋转1.5kW, 升降3kW, 输送3-11kW散粮50-200t/h
 5登高伸缩移动式皮带输送机HZDS伸缩3kW, 升降3kW, 输送3-11kW散粮50-200t/h,包粮1200包/h
 6液压补仓抛粮移动式皮带输送机HZYBP液压3kW,行走2.2kW,抛粮4kW,转向1.5kW, 输送5.5kW-11kW散粮50-80t/h
 7液压补仓伸缩移动式皮带输送机HZYSB液压3kW,行走2.2kW,伸缩3kW,输送5.5kW-11kW散粮50-80t/h
 8转向装仓伸缩移动式皮带输送机HZSZZ液压3kW, 行走2.2kW,伸缩3kW, 输送5.5kW-15kW散粮50-200t/h
 9卸粮移动式皮带输送机HZX输送5.5kW散粮50-200t/h
 10双翼装卸移动伸缩式皮带输送机HZSJ驱动4kW+1.5kW, 液压3kW1200包/h
 11装车输送机HZZ液压3kW,输送功率根据机长而定散粮50-80t/h







3.2 安徽华中机械旗下带式输送机设备的共同特点


(1)各型带式输送机有蜗轮减速器升降装置,结构简单,升降安全,可以停留在输送高度范围内任意高度进行作业,具有自动升降的特点,根据输送机长度不同,升降的高度也不同。


涡轮减速器

蜗轮减速器


(2)根据客户对输送量的需求可选取不同带宽的输送带,常见的带宽有550mm、650mm、800mm,另有1000mm,1200mm的输送带可根据客户需求定制

550mm皮带输送带

550mm皮带输送带

650mm皮带输送带

650mm皮带输送带

800mm宽皮带输送带

800mm宽皮带输送带




(3)适用于小麦、玉米、水稻、大豆等各种粮食或其他散料的输送;通过改变上托辊的形式可以兼顾散粮和包粮运输的不同需求,提高了设备的利用率,达到了一机多用的性能。

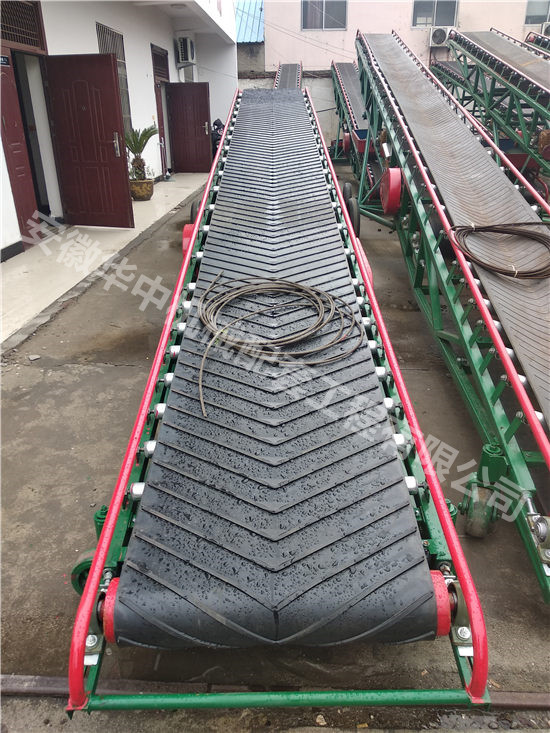

800宽移动式皮带输送机

                                                   平托辊输送包粮专用输送机

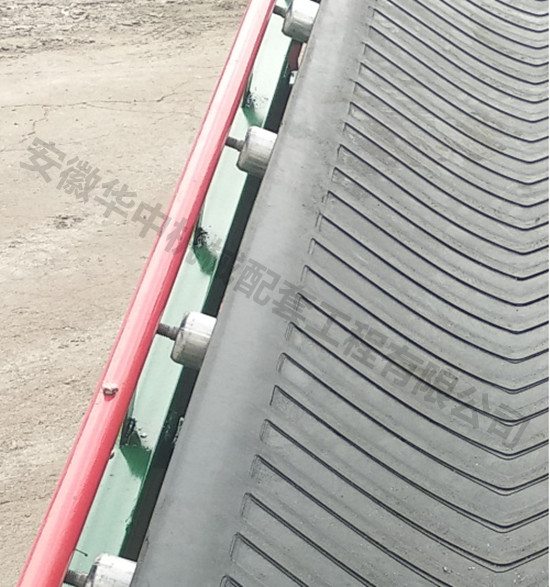

(4)在该输送机设备的机架上方两侧分别安装旁导管且旁导管可以加强定制,目的是防止包粮运输过程中掉包或扯破包装物。


输送机两侧导管

旁导管

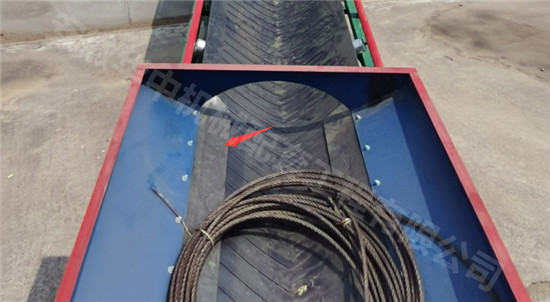

(5)在进料斗下方三侧均装有软板,使料斗与输送带之间无缝对接,防止粮食在输送过程中散漏。


料斗软板

料斗软板


(6)登高移动式皮带输送机的大小行走轮均采用免打气轮胎,耐用耐磨,延长使用寿命。大小行走轮装有轴承,小行走轮采用万向轮其具有转向功能,保证了机器的移动轻便灵活。


输送机用万向行走轮

带式输送机的大行走轮


(7)机架采用焊接的桁架结构,钢材选用高强度合金钢,具有超高强度和良好的刚性,性能和品质有保证。


输送机的焊接机架

输送机机架


(8)焊接采用数控机床、焊接机器人与专业焊工相结合的工艺,保证焊接质量。


(9)输送带一般采用绿色环保聚酯人字纹环形输送带,织物层3层。覆胶层厚度:上3mm  下1.5mm(可根据客户要求定制)。

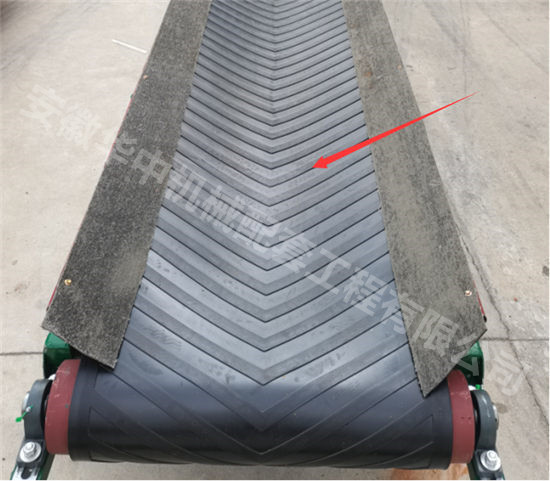

移动式皮带输送机的皮带塑胶输送带

输送带


(10)托辊采用高强度的镀锌托辊,质量有保证,使用寿命长。


移动式皮带输送机的上托辊

镀锌托辊


(11)根据客户需求,带式输送机所采用的的配件均可定制。辊筒可以选择是否采用覆胶辊筒、电动辊筒;电机可以采用国内外一线品牌,如猛牛电机、太湖电机、西门子电机等;轴承可采用洛阳轴承、哈尔滨轴承、SKF轴承等;减速器可采用国茂减速器等;电器可以采用德力西电器、正泰电器、西门子电器等。



四,安徽华中机械旗下正在供应和销售的11种型号的带式输送机(皮带输送机),各型产品接受定制:



1,移动式水平皮带输送机

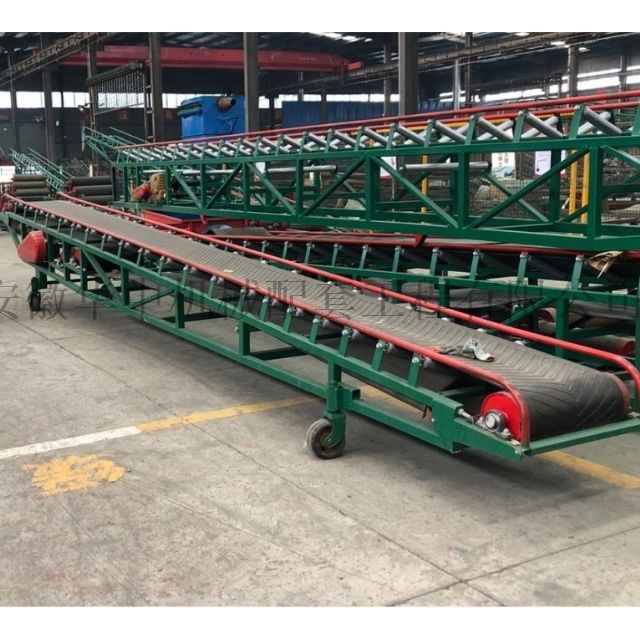

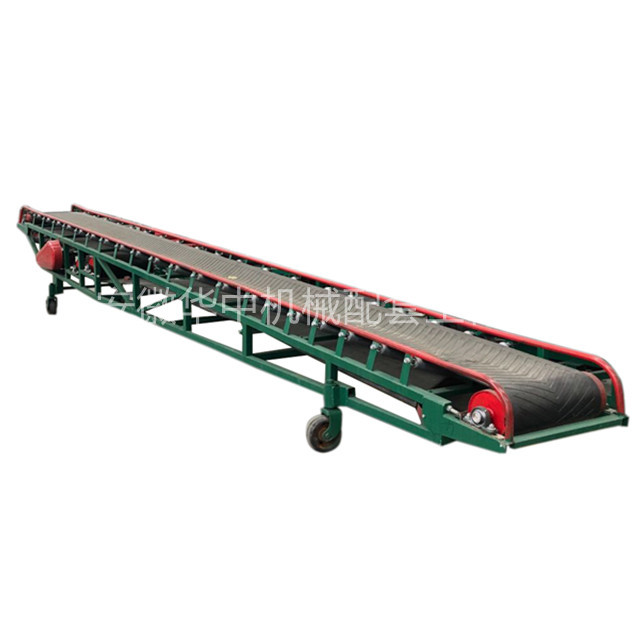

移动式水平输送机图片

移动式水平输送机图片


移动式水平皮带输送机图片

移动式水平输送机图片


移动式水平皮带输送机型号为:HZS


每小时输送量:散粮50-200吨,包粮1200包


移动式水平皮带输送机的用途:主要用于散、包装的粮食或其它小颗粒物料的水平输送、装卸、码垛、作囤、倒仓等仓库的多种作业,能入库和露天使用。可多台串联使用或与其它仓储机械配套使用,完成对粮食的入仓、出仓、补仓等流水线作业。



2,移动伸缩式水平皮带输送机

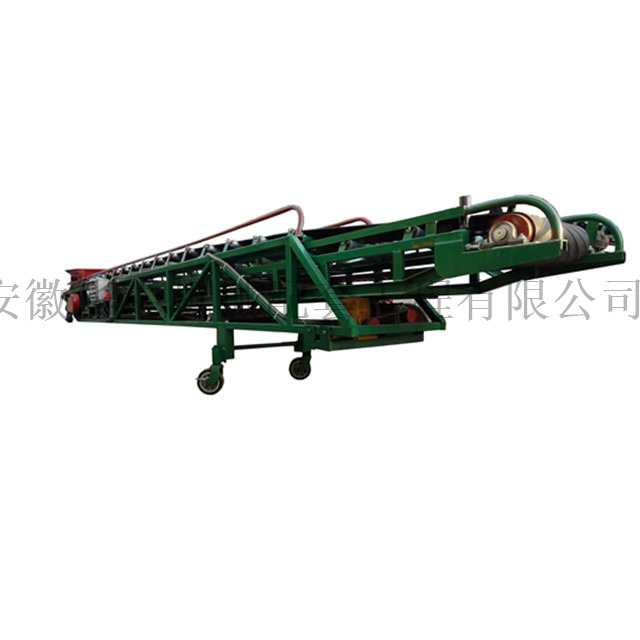

移动伸缩式水平皮带输送机图片

移动伸缩式水平皮带输送机图片


移动伸缩式水平皮带输送机图片移动伸缩式水平皮带输送机图片



移动伸缩式水平皮带输送机型号:HZSS


每小时输送量:散粮50-200吨,包粮1200包


移动伸缩式水平皮带输送机用途:主要用于散装、包装的粮食和其它小颗粒物料的输送、装卸、码垛、作囤、倒仓等仓库的多种作业,能入库和在露天环境下使用。可多台输送机进行串联使用,或与其它仓储机械搭配使用。


3,登高移动式皮带输送机

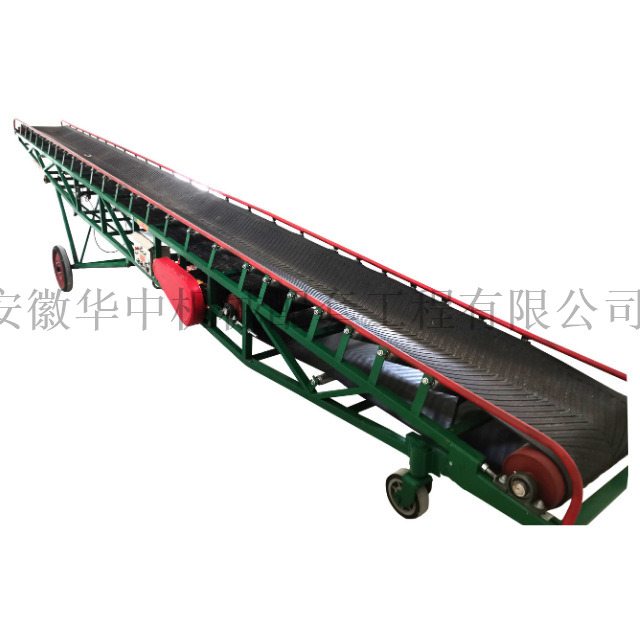

登高移动式皮带输送机图片

登高移动式皮带输送机图片


不锈钢登高移动式皮带输送机图片

不锈钢登高移动式皮带输送机


登高移动式皮带输送机型号:HZD


每小时输送量:散粮50-200吨,包粮1200包


登高移动式皮带输送机用途:主要应用范围为:散、包装的粮食或其它小颗粒物料的输送、装卸、码垛、作囤、倒仓等仓库的多种作业,能在仓库内或者在露天使用。可多台串联使用或与其它仓储机械搭配起来使用。设有升降装置,可进行不同高度的作业。



4,登高伸缩移动式皮带输送机:



登高伸缩移动式皮带输送机

登高伸缩移动式皮带输送机

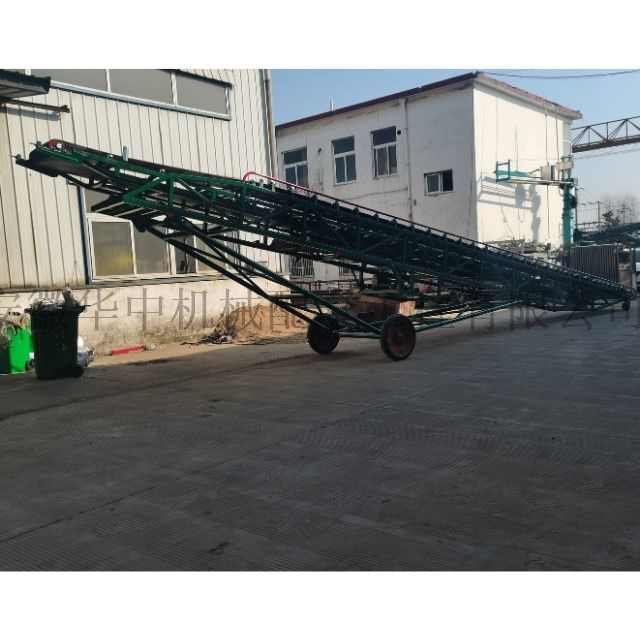

登高移动伸缩式皮带输送机图片


               登高伸缩移动式皮带输送机图片




登高伸缩移动式皮带输送机型号:HZDS


每小时输送量:散粮50-200吨,包粮1200包

登高伸缩移动式皮带输送机用途:主要适用于散、包装的粮食和其它小颗粒物料的输送、装卸、码垛、作囤、装仓,倒仓等仓库的多种作业,能入库使用,也能在露天使用。可多台串联使用,也可以与其它仓储机械搭配起来使用。该输送机设有升降装置,可进行不同高度的作业。



5,登高抛粮移动式皮带输送机:



登高抛粮移动式皮带输送机

登高抛粮移动式皮带输送机

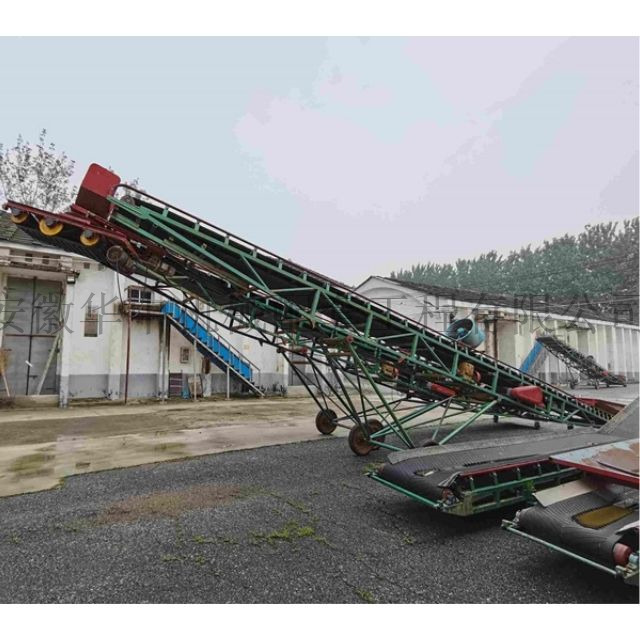

登高抛粮移动式皮带输送机图片

登高抛粮移动式皮带输送机图片




登高抛粮移动式皮带输送机型号:HZZP


每小时输送量:散粮50-200吨

登高抛粮移动式皮带输送机用途:该移动式皮带输送机主要用于散、包装的粮食和其它小颗粒物料的输送、码垛、装卸、倒仓、作囤等粮库中的多种作业,能入库和在露天条件下使用。在登高移动式皮带输送机上外挂抛粮头,可向多角度进行抛粮作业,可与其它仓储机械配套使用。该输送机设备设有升降装置,可进行不同高度的作业。




6,液压补仓抛粮移动式皮带输送机:

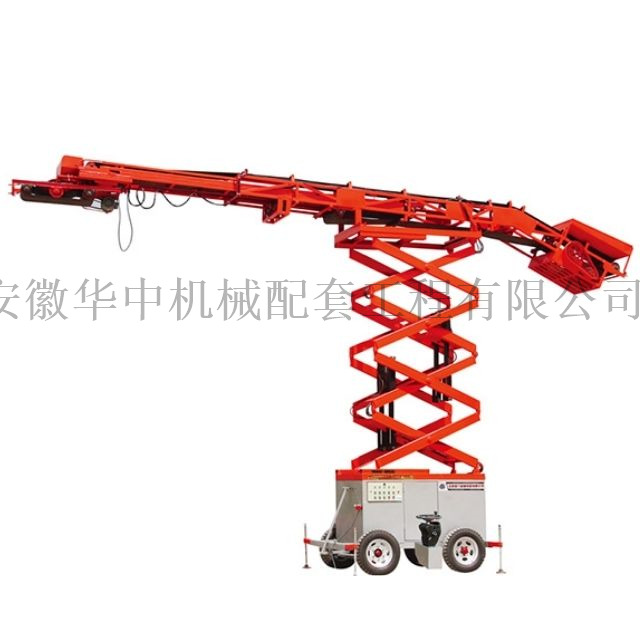

液压补仓抛粮皮带输送机图片

液压补仓抛粮移动式皮带输送机


液压补仓抛粮移动式皮带输送机图片

液压补仓抛粮移动式皮带输送机图片



液压补仓抛粮移动式皮带输送机型号:HZYBP


每小时输送量:散粮50-200吨

液压补仓抛粮移动式皮带输送机用途:该移动式皮带输送机主要用于散、包装的粮食和其它小颗粒物料的输送、码垛、装卸、倒仓、作囤等粮库中的多种作业,能入库和在露天条件下使用。在登高移动式皮带输送机上外挂抛粮头,可向多角度进行抛粮作业,可与其它仓储机械配套使用。该输送机设备设有升降装置,可进行不同高度的作业。




7,液压补仓伸缩移动式皮带输送机:

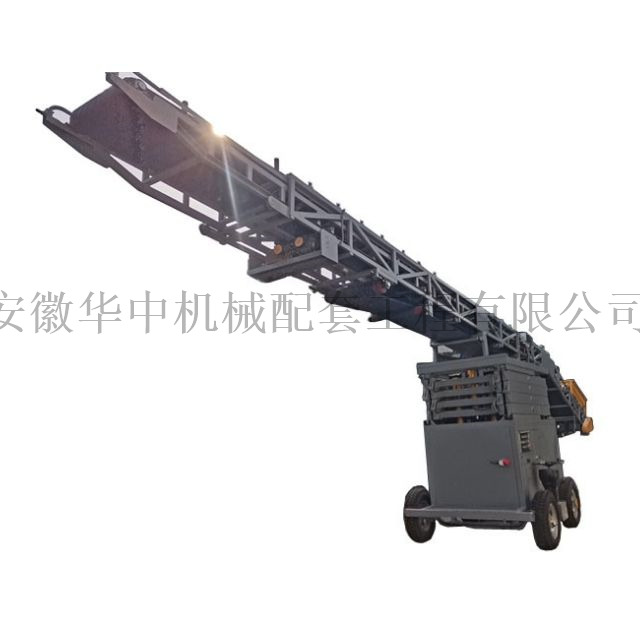

液压补仓伸缩移动式皮带输送机图片

液压补仓伸缩移动式皮带输送机

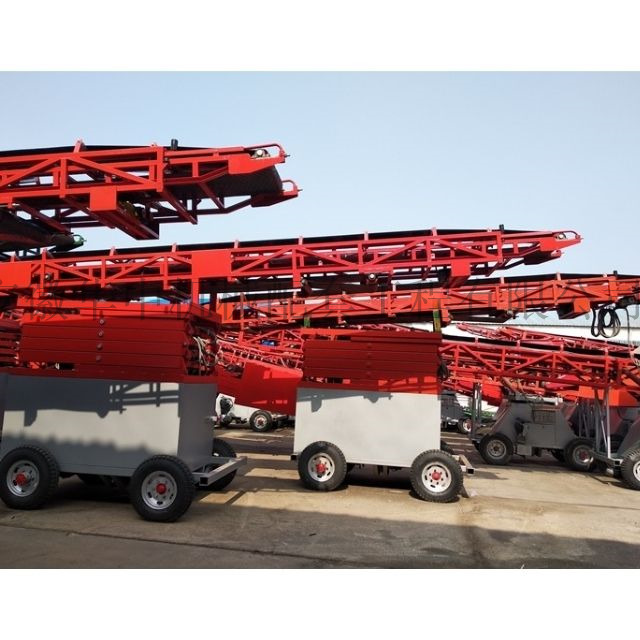

液压补仓可伸缩式皮带输送机图片

液压补仓伸缩移动式皮带输送机图片




液压补仓伸缩移动式皮带输送机型号:HZYSB


每小时输送量:散粮50-80吨


液压补仓伸缩移动式皮带输送机用途:

液压补仓伸缩移动式皮带输送机适用于平房储粮仓的散粮进仓和补仓作业,又能在平房仓外将其机械悬臂从平方仓的窗口插入仓内进行粮食补仓作业;用户可根据实际使用需求通过机体自带伸缩装置调节补仓机长度。使用该设备能够有效利用仓容,提高平房仓的储粮利用率。同时,本伸缩移动式皮带输送机设备还适用于对分散的筒体仓进行散粮的登高进仓作业。




8,转向装仓伸缩移动式皮带输送机:



转向装仓伸缩移动式皮带输送机图片

转向装仓伸缩移动式皮带输送机图片


转向装仓伸缩移动式皮带输送机图片

转向装仓伸缩移动式皮带输送机图片



转向装仓伸缩移动式皮带输送机型号:HZSZZ


每小时输送量:散粮50-200吨


转向装仓伸缩移动式皮带输送机用途:

转向装仓伸缩移动式皮带输送机适用于散装谷物或其他小颗粒的运输和抛送,它可以在仓库中结合其他仓储设备使用,在不调整任何设备包括自身工作位置的情况下,可在±90°范围内把粮食送到粮仓的任何位置。也可以露天使用,同时适用于码头上散装谷物的装载。




9,卸粮移动式皮带输送机:

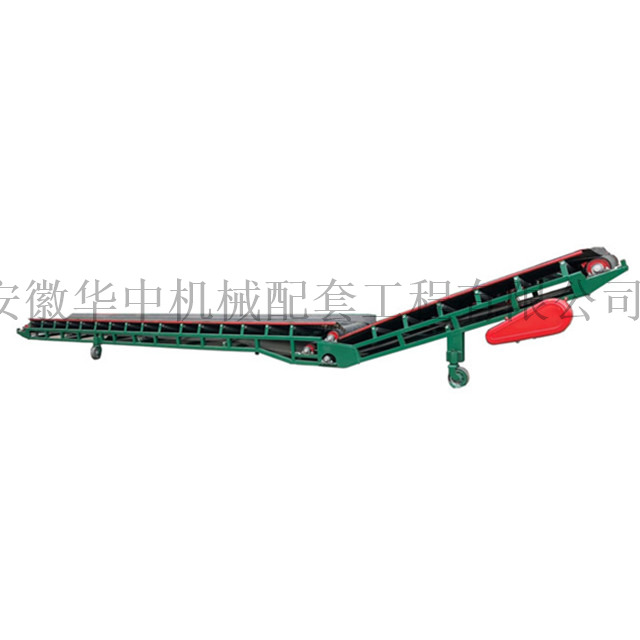

卸粮移动式皮带输送机图片

卸粮移动式皮带输送机


卸粮移动式皮带输送机图片

卸粮移动式皮带输送机图片


卸粮移动式皮带输送机型号:HZX


每小时输送量:散粮50-200吨


卸粮移动式皮带输送机用途:

适用于与输送机配套完成卸粮入库任务,低底盘、大接料斗可满足自卸或厢式散粮运输车的卸粮高度需要,可以快速卸粮,提高工作效率,是理想的卸粮入库机械。适用于散粮车到达库区后连接到其他进仓输送设备工作线,使粮食送达指定区域。也可以和其他输送,装卸和清理设备串联配套使用,组成装卸,进出仓,补仓,计量灌装,散包粮运输等流水线



10,双翼装卸移动伸缩式皮带输送机:



双翼装卸移动伸缩式皮带输送机图片

双翼装卸移动伸缩式皮带输送机


双翼装卸移动伸缩式皮带输送机图片

双翼装卸移动伸缩式皮带输送机图片


双翼装卸移动伸缩式皮带输送机型号:HZSJ


每小时输送量:包粮1200包


双翼装卸移动伸缩式皮带输送机用途:

双翼装卸移动伸缩式皮带输送机是安徽华中机械配套有限公司通过市场调研后着力推广的新型粮食输送机械。主要用于包装粮食的转运,如汽车与汽车间转运、汽车与火车间转运、汽车与船舶的装卸、汽车和火车的装卸等。



11,装车输送机:

装车输送机图片

装车输送机


装车输送机图片

装车输送机图片


装车输送机型号:HZZ


每小时输送量:包粮1200包,散粮50-80吨


装车输送机用途:

装车输送机是安徽华中机械配套有限公司通过市场调研后着力推广的新型粮食输送机械。主要用于包装、散装粮食的转运,如汽车与汽车间转运、汽车与火车间转运、汽车与船舶的装卸、汽车和火车的装卸等。
