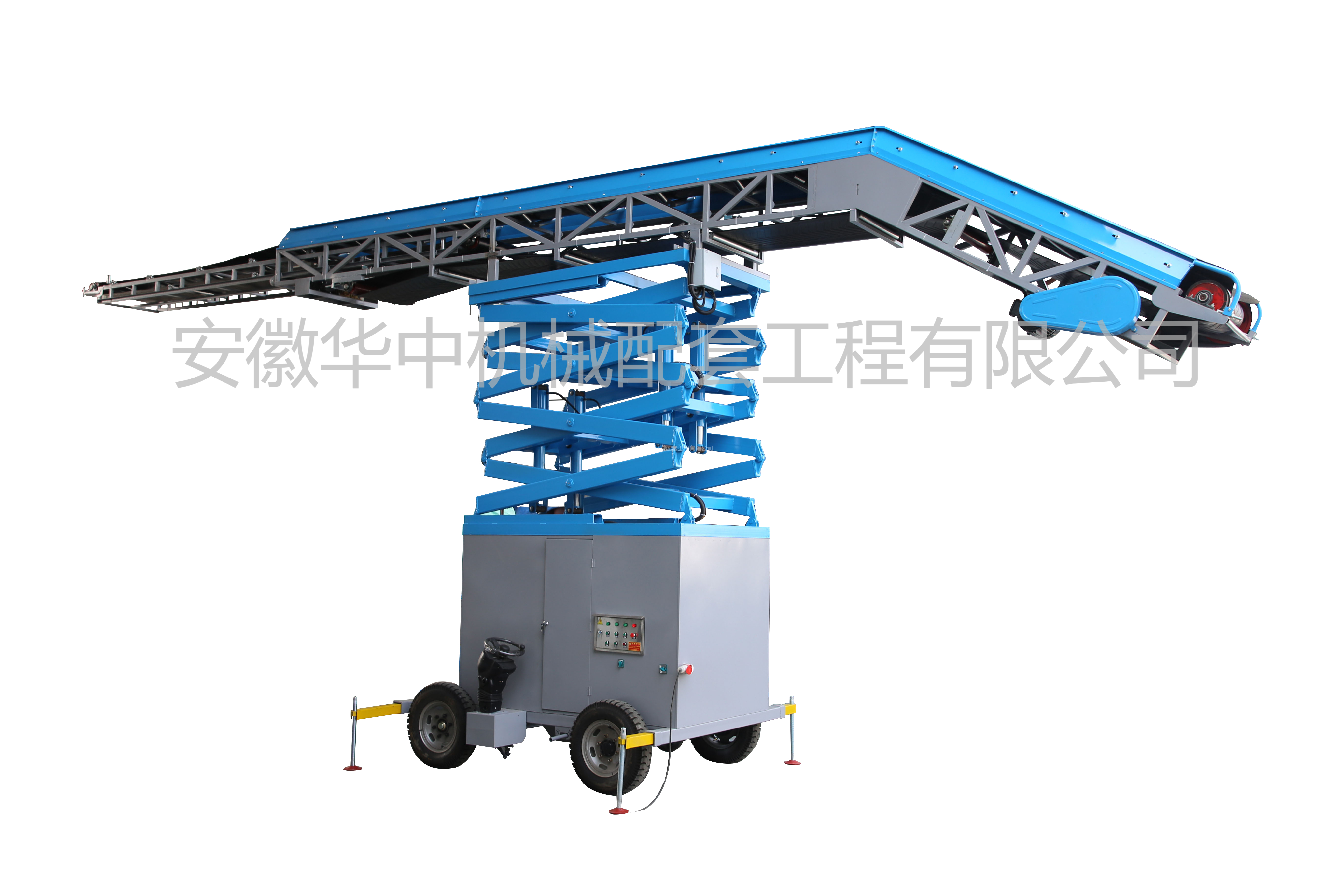

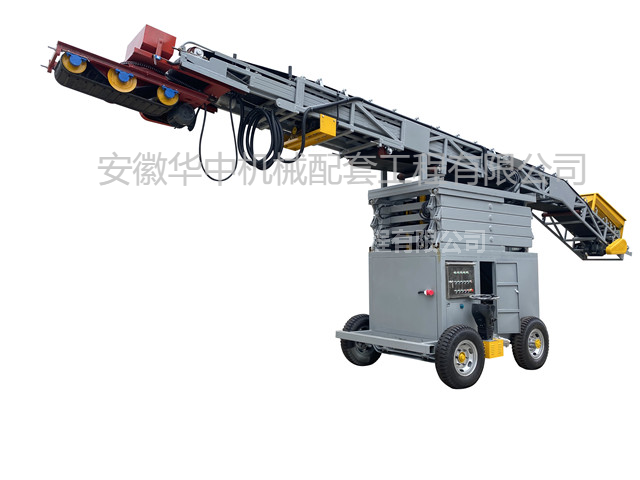

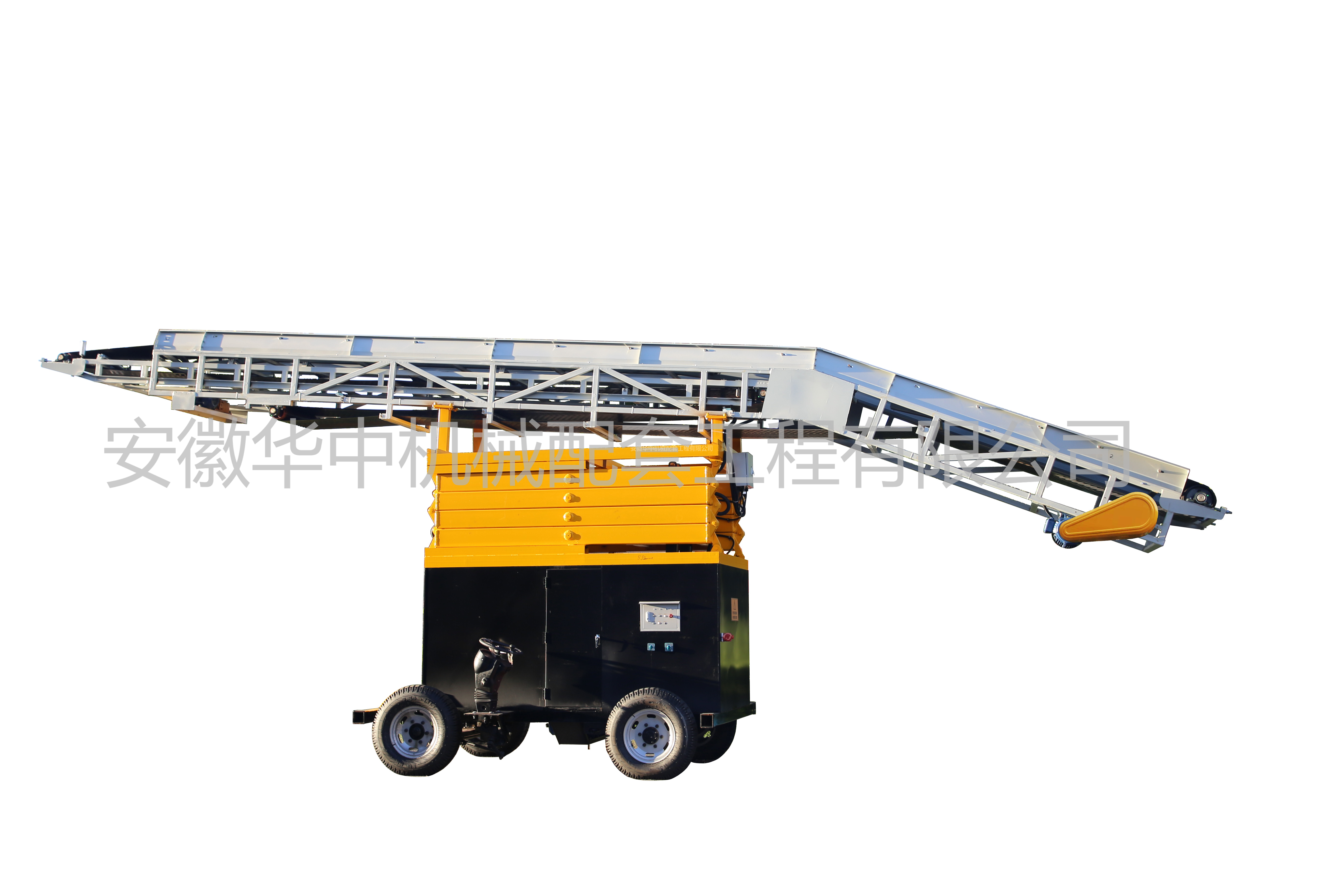

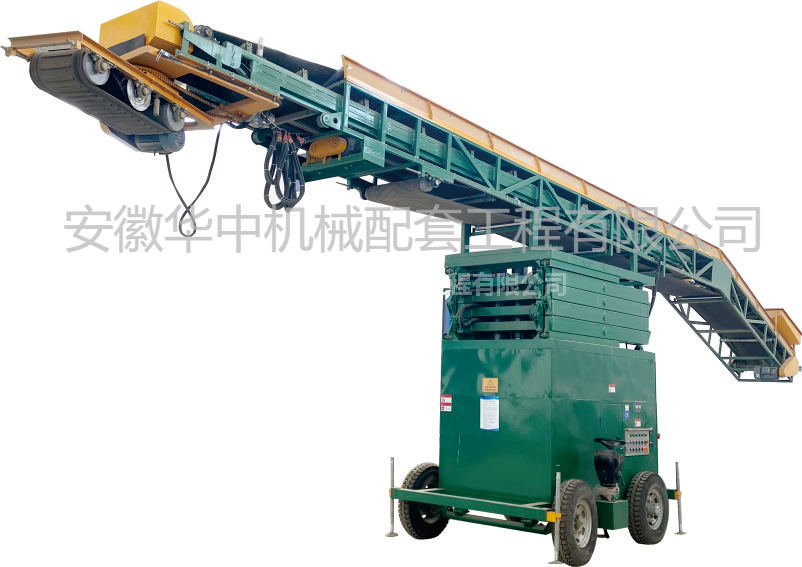

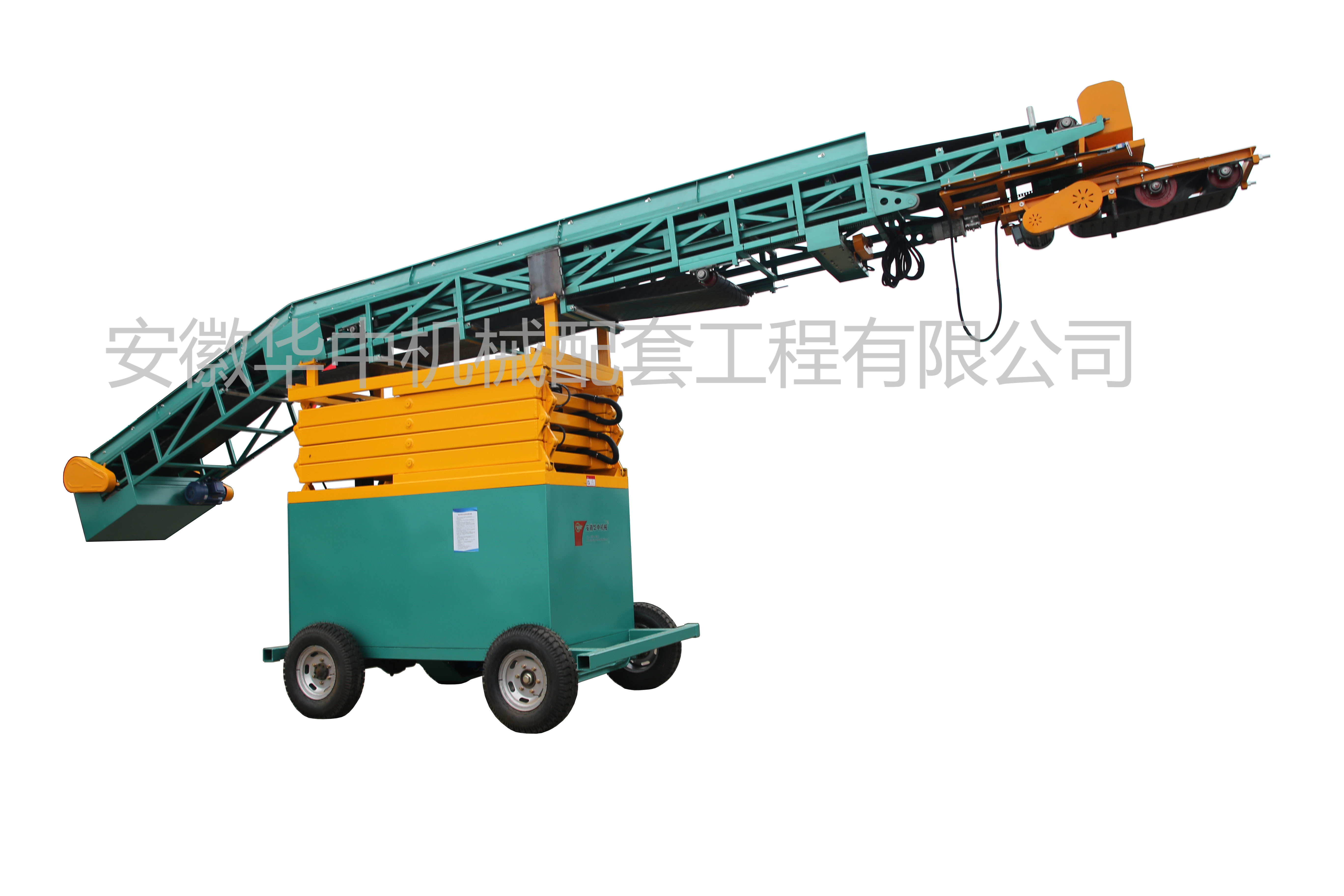

液压补仓移动式皮带输送机

1.用途

 液压补仓移动式皮带输送机是安徽华中机械配套有限公司皮带输送机设备系列中的成熟产品，该补仓机技术成熟，使用范围广，是国内仓储机械市场中的主流产品。液压补仓移动式皮带输送机是集移动、升降、输送等功能为一体的新型散粮进仓设备。适用于平房仓的散粮进仓、补仓作业，又能在平房仓外将其悬臂从平方仓的窗口插入仓内进行补仓。使用液压补仓移动式皮带输送机能够有效利用有效仓容，提高平房仓的储粮利用率。同时，本粮食皮带输送机设备还适用于对分散的筒体仓进行散粮的登高进仓作业。

2. 性能

（1）移动灵活。液压补仓移动式皮带输送机的底盘下部安装有4个橡胶充气轮，采用钢毂实心橡胶轮及滚珠轴承作为底盘的移动或转向机构，可以很方便的将设备向任何方向进行移动和转动。

（2）升降幅度大。该皮带输送机设备采用液压升降机构作为升降机构，升降动作平稳、可靠自如、操作方便，可在调节范围内任意位置高度时进行补仓作业，以满足不同高度的进粮要求。

本设备有以下主要两大部分组成：移动式底盘、液压升降机构。

1. 移动式底盘：底盘由型钢焊接而成，装有四只橡胶轮作为行走轮，另有四个螺旋支撑组成。底盘可以在地面上作任意方向移动，便于定位、保持稳定工作、以及调节整机的水平位置，是支撑整个补仓机的基础。

2. 液压升降机构：由液压泵、油缸、油管、控制机构、电机组成。升降高度 可在3.7-8.5米的高度范围内调节，便于不同高度范围内的粮食进行补仓或补仓作业。

使用液压补仓移动式皮带输送机时，将该皮带输送机设备移动到所需工作位置，然后通过液压升降机构升到所需要的高度后，启动输送电机，待液压补仓移动式皮带输送机运转正常后，由其配套的输送机将散粮送入补仓输送部分后端料斗中，通过输送机将粮食卸到一定位置，从而实现了补仓作业要求。

操作方式

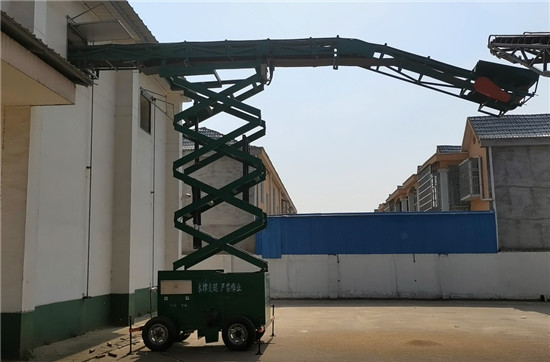

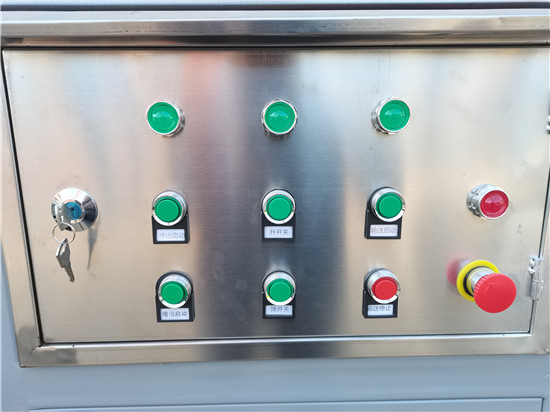

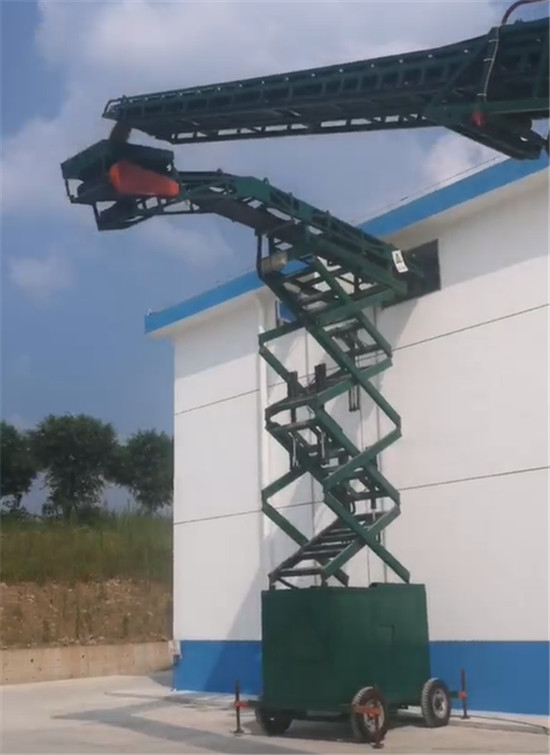

      1. 当在仓外从窗户（或门洞）补仓作业时，补仓皮带输送机移动到工作位置后将机器调整到水平位置，将水平输送机端对准仓库窗口（或门洞）的位置，接通电源，启动液压升降机构电动机，检查油泵是否正转，将补仓皮带输送机升至窗口（或门洞）进粮高度停止，把机器靠近库房，将整机的悬臂部分伸入仓内至所需要位置。将补仓皮带输送机移动底盘上的支撑拉出，然后支起螺旋调节丝杆，将四个轮子悬起离开地平面，把补仓皮带输送机调整到水平状态，然后闭紧丝杆螺母，以增加补仓皮带输送机的稳定性。

2. 启动输送电机，使输送部分空转10分钟，同时检查各部件，发现异常现象立即停机检修，待一切正常后，方可进行补仓作业。

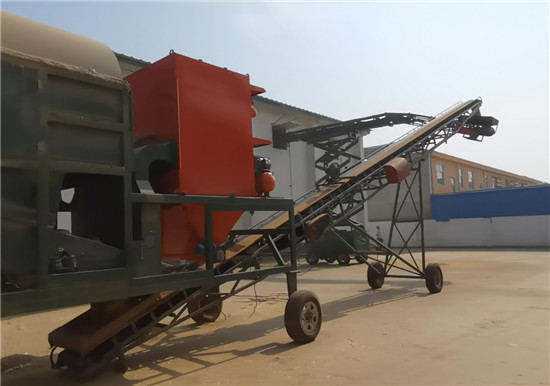

3. 将配套的输送机移动到相应的位置，使输送机输送的谷物能落入本机的接料斗中，接料点最好置于接料斗的中心。

4. 作业时，启动输送机电机，待运转正常后，方可投料进行补仓作业。停止作业时，先停配套输送机供料，待补仓皮带输送机输送部分的谷物卸完后，再停止电机。

5. 作业过程中，投料要均匀，避免补仓输送机载荷变化过大或超载作业。

6. 液压补仓移动式皮带输送机运转过程中，如发现输送带跑偏，应停机调整，在输送机各滚筒下部设有调节张紧螺杆进行调整。方法是把滚筒下面轴承座固紧螺栓松开，输送带向某方偏，扭紧那方的调整螺栓，边调边试，直至调整到不偏为止，最后扭紧滚筒轴承座固紧螺栓。

7. 设备工作或升降时，液压补仓移动式皮带输送机下方严禁站人。

1. 液压补仓移动式皮带输送机运转时禁止清理机头、机尾辊筒及其附近的粮食及杂质等。

2. 输送机上检修、处理故障或做其他工作时，必须停机闭锁输送机的控制开关，挂上“有人工作，严禁合闸”的停电牌。

3. 认真执行岗位责任制和交接班制度，不得擅离岗位。

4. 液压补仓移动式皮带输送机在运行过程中，严禁任何人从输送带下面穿过，或从上面跨越，输送带打滑时，严禁用手拉动。

5. 处理输送带跑偏时严禁用手、脚及身体的其他部位直接接触输送带及辊筒。

6.  严禁人员攀登本液压移动式皮带输送机，不准用带式输送机运送设备和笨重物料。

钢构件的表面处理和涂漆

1. 液压补仓移动式皮带输送机的钢构件表面进行喷丸处理，钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物，任何可残留的痕迹仅是点状或纹状的轻微色斑。

2. 底漆采用刷涂，面漆采用喷涂。

3. 底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。

4. 底漆采用氧化铁锌铬底漆，干漆膜厚底大于40µm。

5. 液压补仓移动式皮带输送机的面漆采用丙烯酸类漆，喷三层，干膜总厚度≥100µm。

1. 液压补仓移动式皮带输送机的工作地点应选择平整、坚实的地面。

2. 检查各紧固件是否紧固。

3. 用前检查输送带的松紧度是否合适。

4. 工作中发现异常现象，立即停车检查，待故障排除后运行。

5. 正常工作3小时后，停机检查输送带松紧度，如过松调紧后再工作。

6. 工作完成后，将液压补仓移动式皮带输送机的伸缩架收回，叉架降下处于最低状态。

7. 六个月对所有轴承进行清洗一次，并加注润滑脂。

8. 本液压补仓移动式皮带输送机不使用时应清理干净，并置于通风干燥处。
