环保除尘清粮振动筛

环保除尘清粮振动筛(也叫环保除尘震动筛)是安徽华中机械清粮机生产定制维保厂家中的环保新产品,现该振动筛设备已经通过初期的实际生产检验,并凭借其强大的性能开始大规模的进入市场,并获得客户的广泛好评。 该环保除尘清粮振动筛用于清理去除粮食颗粒中的各种杂质。使用时,可根据粮食颗粒的大小更换不同的筛板,可处理大米,小麦,玉米,大豆,芝麻,油菜籽等不同粮食。该环保除尘清粮振动筛坚固耐用,可在不同气候和环境下露天使用;在满负荷情况下,它可以连续,稳定和可靠地去除谷物中的杂质。(产品外观,颜色和性能均可定制)。
状态:
数量:
环保除尘清粮振动筛
环保除尘清粮振动筛
环保除尘清粮振动筛
环保除尘清粮振动筛
  • HZCB2.0*2.4/2.2*2.4

  • 皖华中机械

产品描述


玻璃萨克龙2

环保除尘清粮振动筛介绍

环保除尘清粮振动筛是安徽华中机械清粮机生产定制维保厂家中的环保清理设备,现该振动筛设备已经通过初期的实际生产检验,并凭借其强大的性能开始大规模的进入市场,并获得广大市场客户的好评。


环保除尘清粮振动筛用途

该环保除尘清粮振动筛(也叫环保除尘震动筛)用于清理去除粮食颗粒中的各种杂质。使用时,可根据粮食颗粒的大小更换不同的筛板,可处理水稻,小麦,玉米,大豆,芝麻,油菜籽等不同粮食。该环保振动筛坚固耐用,可在不同气候和环境下露天使用;在满负荷情况下,它可以连续,稳定和可靠地去除谷物中的杂质。(产品外观颜色和各种配件均可定制)。


环保除尘清粮振动筛每小时处理量:水稻40-60吨/小时。小麦/玉米60-80吨/小时


环保除尘清粮振动筛工作原理

该环保清粮振动筛设备升级原有振动筛的除杂方式,粮食从进料口进入振动箱后,经过双层振动筛振动除杂将粮食内的大杂和小杂排出,再由风机将轻杂和灰尘吸入玻璃螺旋刹克龙内,后粉尘和轻杂经过刹克龙下部的关风机出口从小杂口排出,整个排杂过程清晰可见,也可与小型脉冲布袋除尘器连接使用以达到环保要求。本机设计紧凑,结构合理,除杂除尘效果好,能耗低,移动轻巧,杂质收集方便。

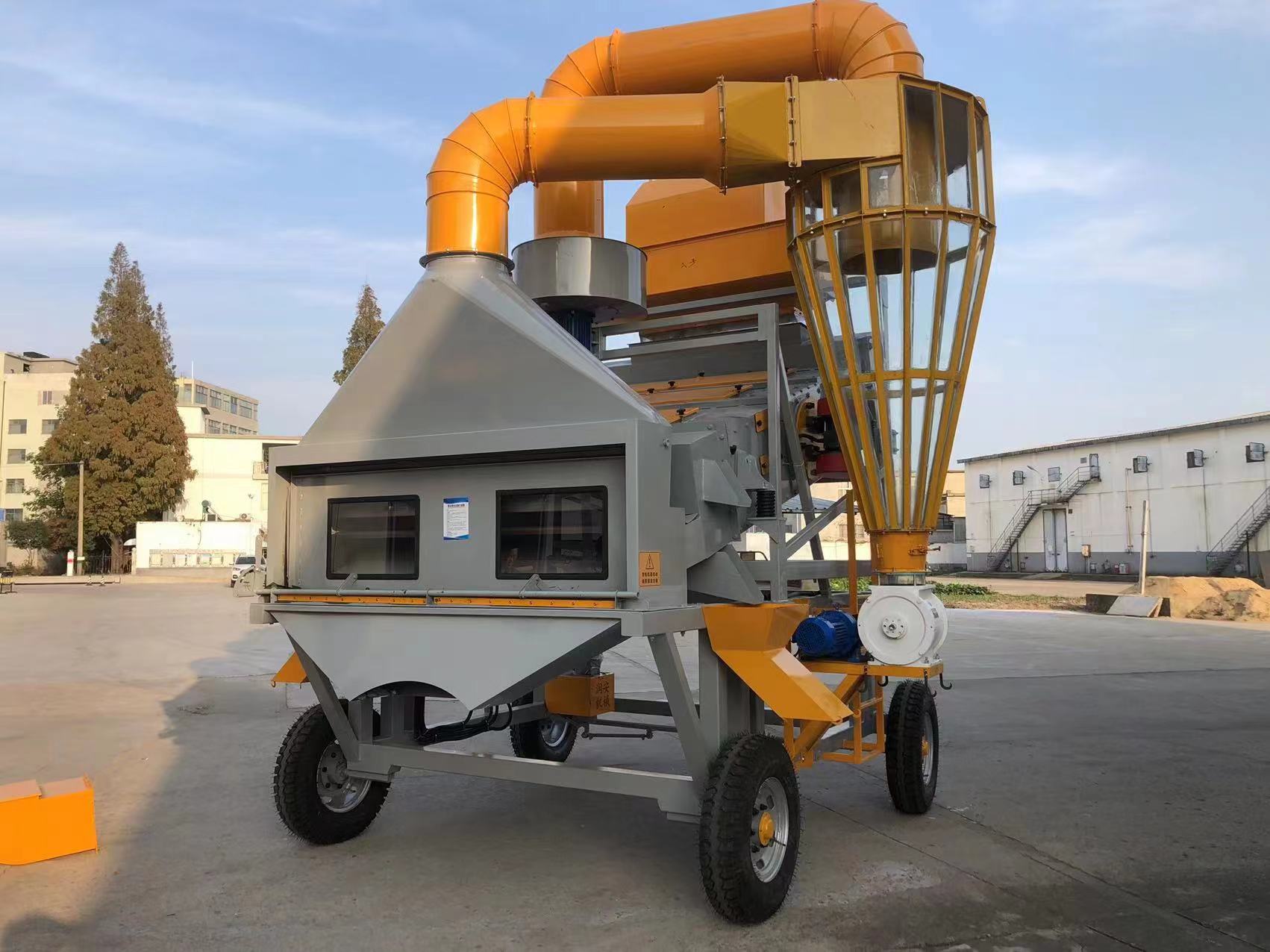

玻璃萨克龙2

环保除尘清粮振动筛

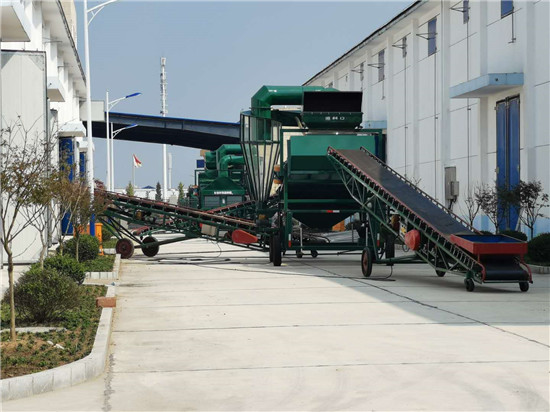

环保除尘清粮振动筛粮食入仓流水线图片

环保除尘清粮振动筛

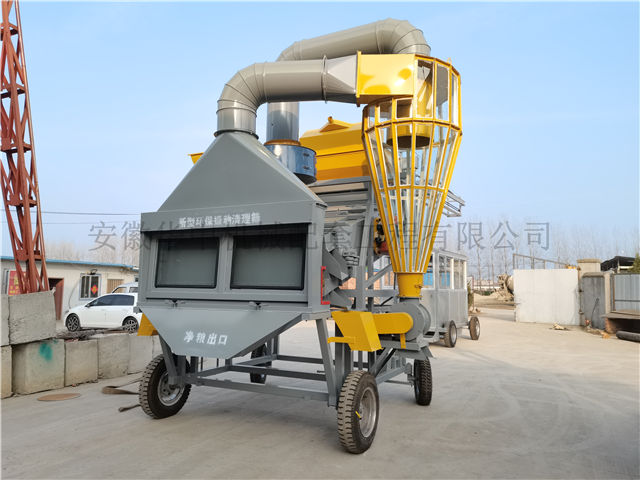

环保除尘清粮振动筛图片

烤漆型环保除尘清粮振动筛图片

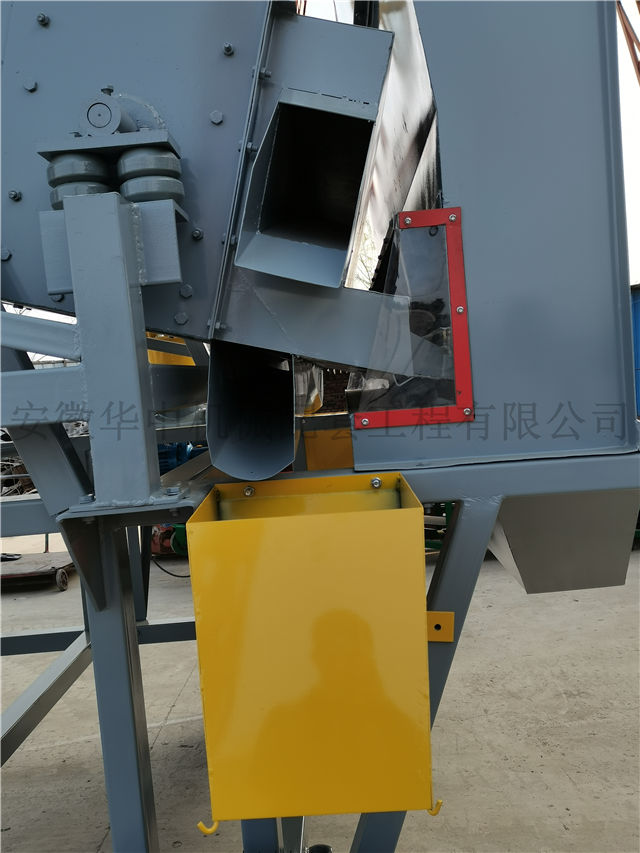

环保清粮振动筛杂质出口

杂质出口

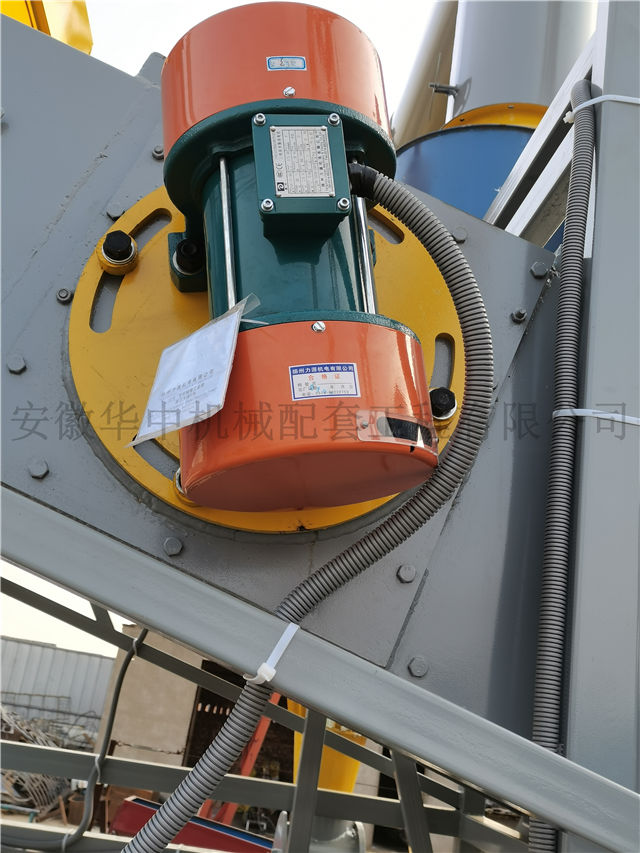

环保清粮振动筛外置电机

电机

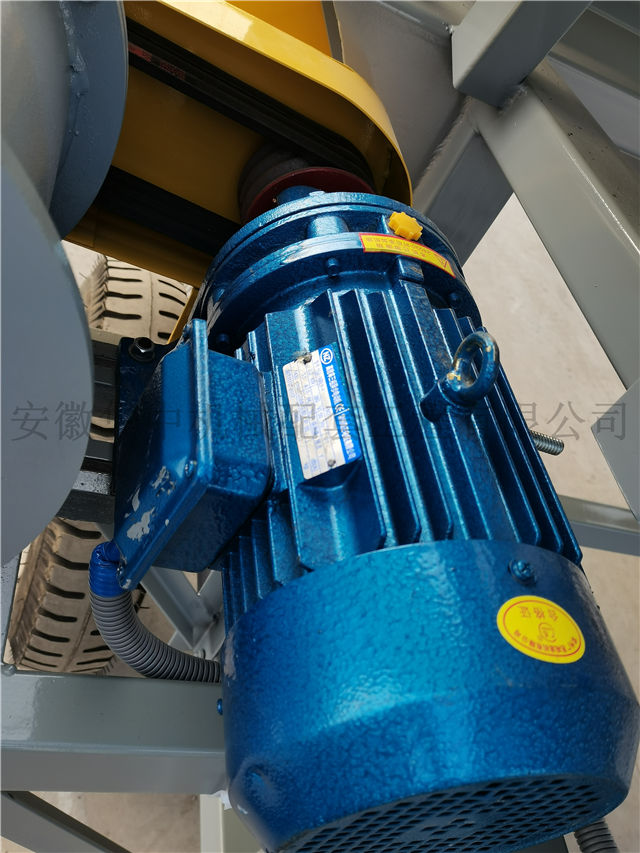

环保清粮振动筛电机

电机

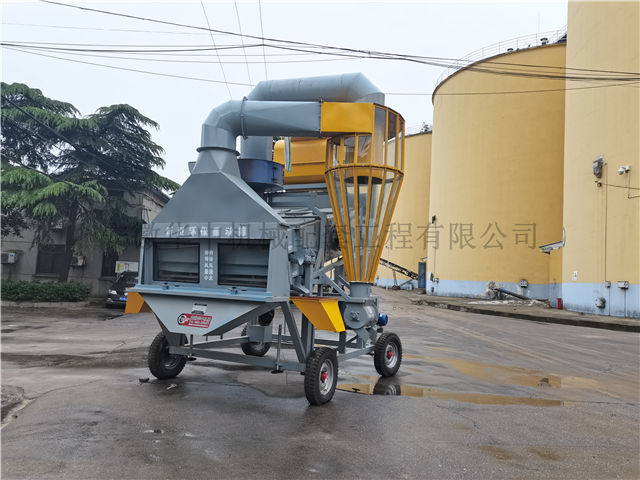

烤漆型环保清粮振动筛客户现场图片

烤漆型环保清粮振动筛客户现场图片

主要技术参数


产品名称:

环保除尘清粮振动筛

型号:

HZCB2.0*2.4

处理量:

40-60t/h

动力:

风机11kW;振动电机2×0.75kW;关风机1.5kW

振动频率:

≤15.8Hz

振动方向角:

0-45°可调

振幅:

4.5-5.5mm

筛面倾角:

0-17°可调

筛孔尺寸:

大杂筛面:Φ18~Φ22mm

小杂筛面:用于玉米Φ3mm,用于稻谷1.8×1.8mm/Φ2.2mm,用于小麦Φ2.0-Φ2.2mm

初清效率:

大杂≥40%  小杂≥90%  下脚含粮<1.5%


除尘方式:

刹克龙

 筛面尺寸(长×宽):

2400mm×2000mm

保修服务:

视频技术支持,在线支持,人工服务

售后服务:

视频技术支持,在线支持,人工服务

材料特性:

坚固,耐磨

生产地:

中国安徽

认证:

ISO45001,ISO14001,ISO9001

保修期:

1年内保修,易损件3个月内免费更换

适用行业:

粮库,港口码头,饲料厂,化肥厂,粮食加工厂

适用对象:

玉米,水稻,大豆,小麦等散料



结构性能

环保除尘清粮振动筛的振动箱、筛网:上层筛网过滤出大杂,下层筛网过滤出细杂,物料沿下层筛面流出振动箱,振动箱两侧装有振动电机,便于物料在筛体中运动。

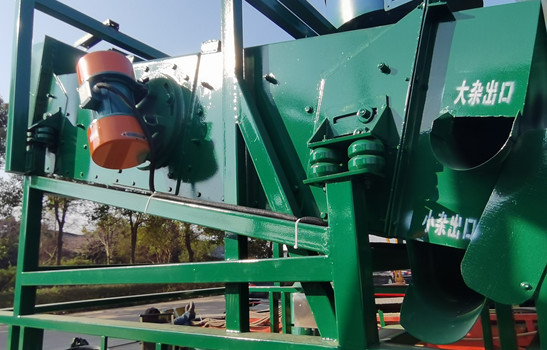

环保除尘清粮振动筛除杂口


环保除尘清粮振动筛的出料箱出料箱将物料呈腾起的瀑布状经风箱口流出。

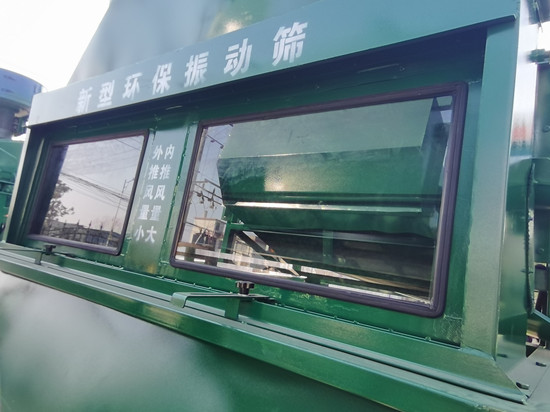

环保除尘清粮振动筛出料箱


环保除尘清粮振动筛的风箱、风机风箱有三处可调节装置用于调整处理物料的风速大小,以保证合适的风速能保证风选的清理效果,风箱的风力来源于风机的负压吸力。

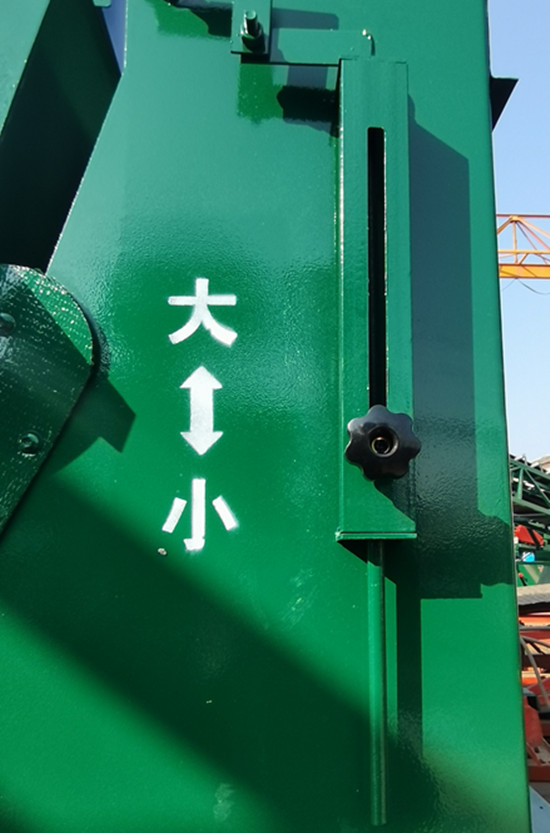

环保除尘清粮振动筛风机调节杆


环保除尘清粮振动筛的玻璃螺旋刹克龙装置本振动筛采用刹克龙,设备清灰能力强,除尘过程清晰可见,除尘效率高,粉尘的排放浓度低,漏风率小,单位能耗低,设备占地面积少,运行平稳可靠。

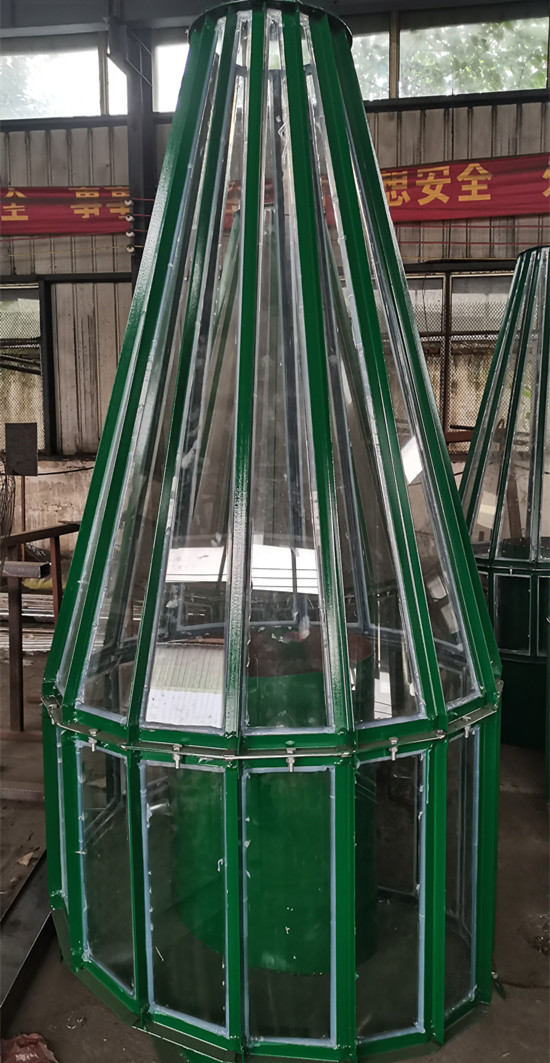

环保除尘清粮振动筛的玻璃螺旋刹克龙


环保除尘清粮振动筛的机架该清粮机设备的机架采用方型管焊接,筛体结构设计合理、轻巧,有足够的刚度和强度,机体设有集粮、集灰尘斗,无死角,便于清扫。

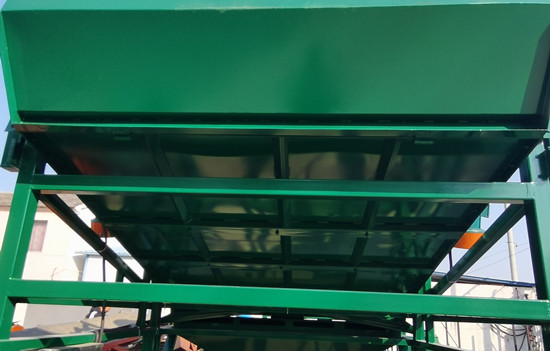

环保除尘清粮振动筛的机架向视图


环保除尘清粮振动筛的行走装置该振动筛设备的下方安装有4个规格6.50-16mm的充气汽车轮胎,其中有2个行走轮,另2个转向轮,方便设备移动。

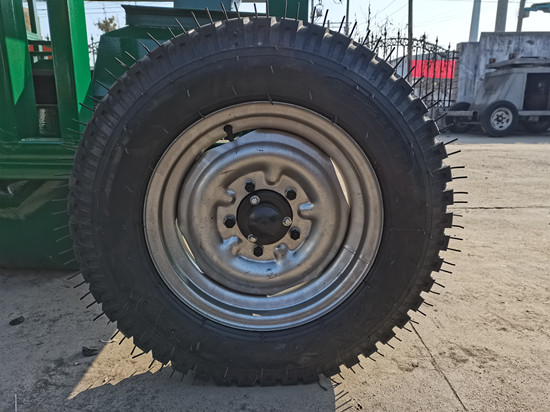

环保除尘清粮振动筛的行走轮胎图片

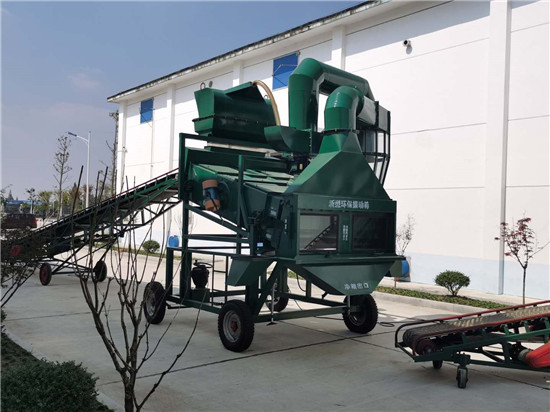

新型环保除尘清粮振动筛图片

电气控制箱及电气元件

1. 环保除尘清粮振动筛的电气控制箱是能容纳电机启动等电气元件的装置,箱体面板上设有启动、停止按钮和其它操作必要的按钮、指示灯和进线电源开关操作手柄。电气控制箱采用双层钢门进行密封,能有效防尘和防水,外接电缆线采用专用防水防尘电源快接插件,并且配备防过载、防缺相保护装置,便于保养,减少了电气维护作业。(产品可定制)

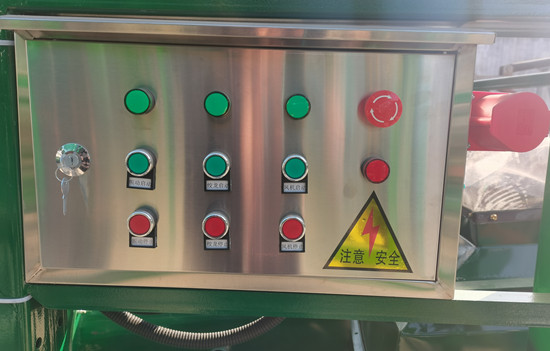

新型环保除尘清粮振动筛的电气控制箱


2. 该振动筛设备的箱体采用不锈钢板焊接而成,钢板厚度为0.8mm,外壳有内外接地螺栓。若配电箱体采用防爆型等级达到DIP A21。


3. 环保除尘清粮振动筛的电气控制箱内留有足够的空间,以便装卸维修电气元件,电控箱整机工作在振动冲击载荷工况条件下的稳定性能好。

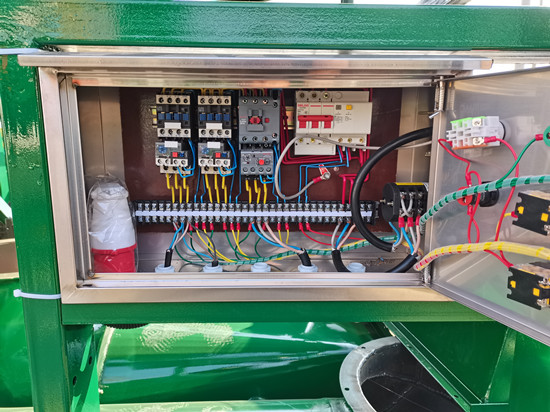

新型环保除尘清粮振动筛的电气控制箱走线图


4. 环保除尘清粮振动筛的箱体带锁,箱体上电缆引入装置的密封性能符合GB12476.1-2013标准。


5. 环保除尘清粮振动筛的所有电气防护等级为T4、IP54,绝缘等级为F级。


6. 环保除尘清粮振动筛的电气控制箱配套的全部电气元件均采用德力西产品等国内一线品牌,所有接线相序保持一致。


7. 空气断路器符合AC3负载性质的操作要求,接触器的负载性质不小于AC3中。热继电器能承受接触器和设备正常工作时的振动。


新型环保除尘清粮振动筛的配电箱内部视图

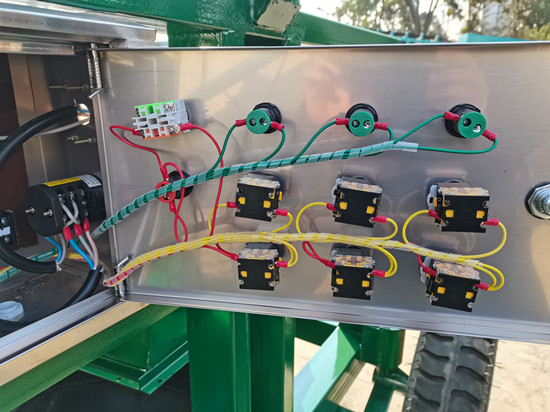

新型环保除尘清粮振动筛的电气控制箱接线图

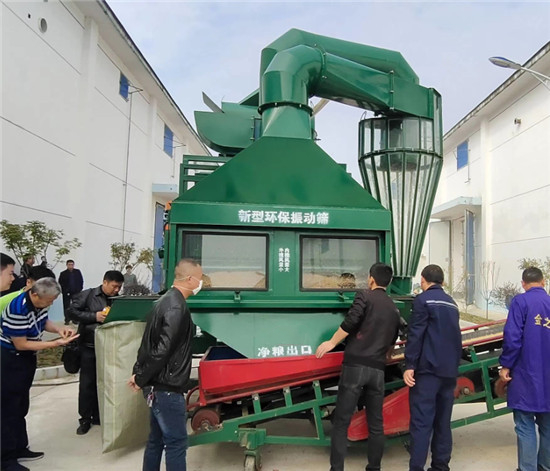

环保清粮除尘振动筛粮库工作现场图片

环保除尘清粮振动筛使用现场


环保除尘清粮振动筛的钢构件的表面处理和涂漆


1. 该振动筛设备的钢构件表面进行喷丸处理,钢材的表面达到无可见的油脂、氧化皮、污垢、铁锌和油漆涂层等附着物的效果,任何可残留的痕迹仅是点状或纹状的轻微色斑。


2. 环保除尘清粮振动筛的底漆采用刷涂,面漆采用喷涂。


3. 环保除尘清粮振动筛的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 该振动筛设备的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。


5. 该振动筛设备的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。


操作及维修保养

环保除尘清粮振动筛的操作步骤


1. 将环保除尘清粮振动筛的稳定丝杆支撑起,调整使架体水平。


2. 往环保除尘清粮振动筛中进料时请对准该振动筛的料斗中间位置进料。


3. 检查该振动筛设备的传动部件防护罩是否牢固。


4. 检查该振动筛设备的电器箱是否有明显异常现象。


5. 确保电源为三相380V后,启动风机电机—振动电机,并检查转向是否正确。


6. 将环保除尘清粮振动筛空机运行10分钟,无异常后方可投料作业。


7. 停机时,首先关闭该振动筛设备的风机,15分钟后再关闭振动电机。

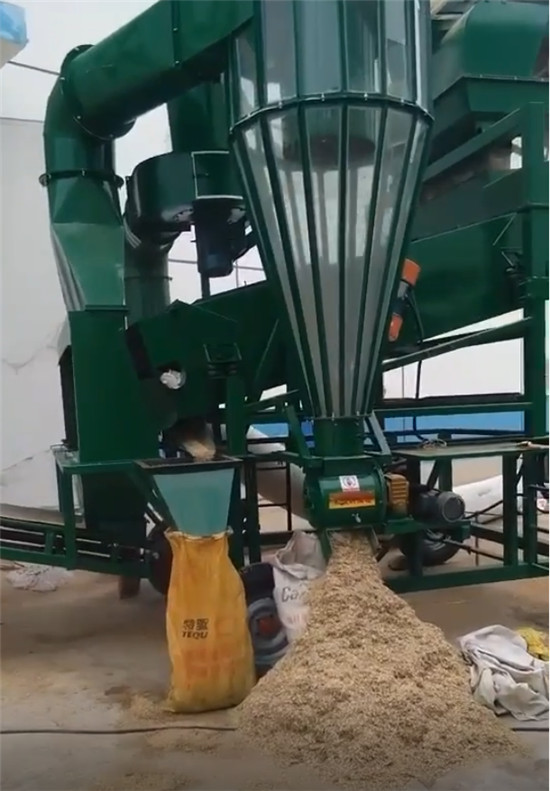

环保清粮除尘振动筛工作效果

                          环保除尘清粮振动筛



环保除尘清粮振动筛的维修保养


1. 环保除尘清粮振动筛开机后检查环保除尘清粮振动筛的运转情况,无异常方可投料,发现异常应停机进行检修。


2. 环保除尘清粮振动筛工作一段时间后,检查电机与轴承的温度,是否在规定的范围内。


3. 环保除尘清粮振动筛的轴承部位每半年应清洗加油一次。


4. 该清粮机设备停用时,设备保管员应对该清粮机设备进行全面清除杂质与污物的作业,作一次全面检查与维修,进行防锈处理,封好待用。


欢迎广大客户联系安徽华中机械清粮机生产定制维保厂家,索取产品资料和解决方案。全国统一服务热线:15755812626.
