环保清粮滚筒振动筛

环保清粮滚筒振动筛又称(滚振筛,滚筒震动筛),是安徽华中机械清粮机设备中的环保型最新产品,主要用于清除小麦、水稻、玉米、大豆等各种粮食中的杂质。该振动筛坚固耐用,可在不同气候和环境下露天使用。处理量大,除杂效果好,便于调试与维护,可以连续、稳定、可靠地去除各种粮食中的杂质。产品外观,颜色和性能可以定制。
数量:
  • HZCZ
  • 皖华中机械

产品用途


环保清粮滚筒振动筛又称(滚振筛,滚筒震动筛),是安徽华中机械清粮机设备中的环保型最新产品。


环保清粮滚筒振动筛主要用途:用于清除小麦、水稻、玉米、大豆等各种粮食中的杂质。该振动筛坚固耐用,可在不同气候和环境下露天使用。处理量大,除杂效果好,便于调试与维护,可以连续、稳定、可靠地去除各种粮食中的杂质。


环保清粮滚筒振动筛每小时处理量:50-80吨/小时。


环保清粮滚筒振动筛特点:该清粮机设备采用了圆筒清理筛与振动筛组合的清理方式,采用脉冲除尘器去除灰尘,集合了圆筒筛清理大杂不堵塞和振动筛精选的优点。粮食经过圆筒筛内部筛筒进行清理去除大杂,后杂质通过筛筒后部排出机外。然后粮食进入底部振动筛大箱,由振动筛进一步进行清除大杂和细杂。最后粮食经过负压风选,除去轻杂和粉尘,干净的粮食由出料口排出。粮食内部的糠与灰尘经过筛筒尾部的风道被吸入脉冲除尘箱,脉冲除尘箱内装有滤袋,经过一段时间吸尘,使灰尘吸附在滤袋表面凝结成粉饼,这时通过脉冲除尘反吹使滤袋表面凝结的尘土块落入储尘箱底部。极大提升了粮食的清洁效果并且达到控制粉尘的目的。该清粮机设备清理顺序科学合理,结构紧凑,清杂效果好,且杂质易于收集。

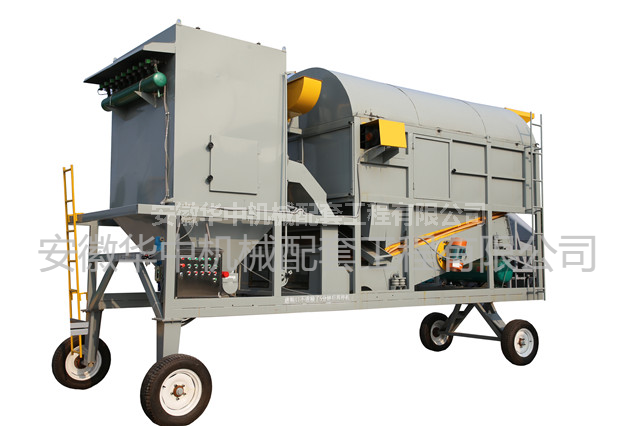

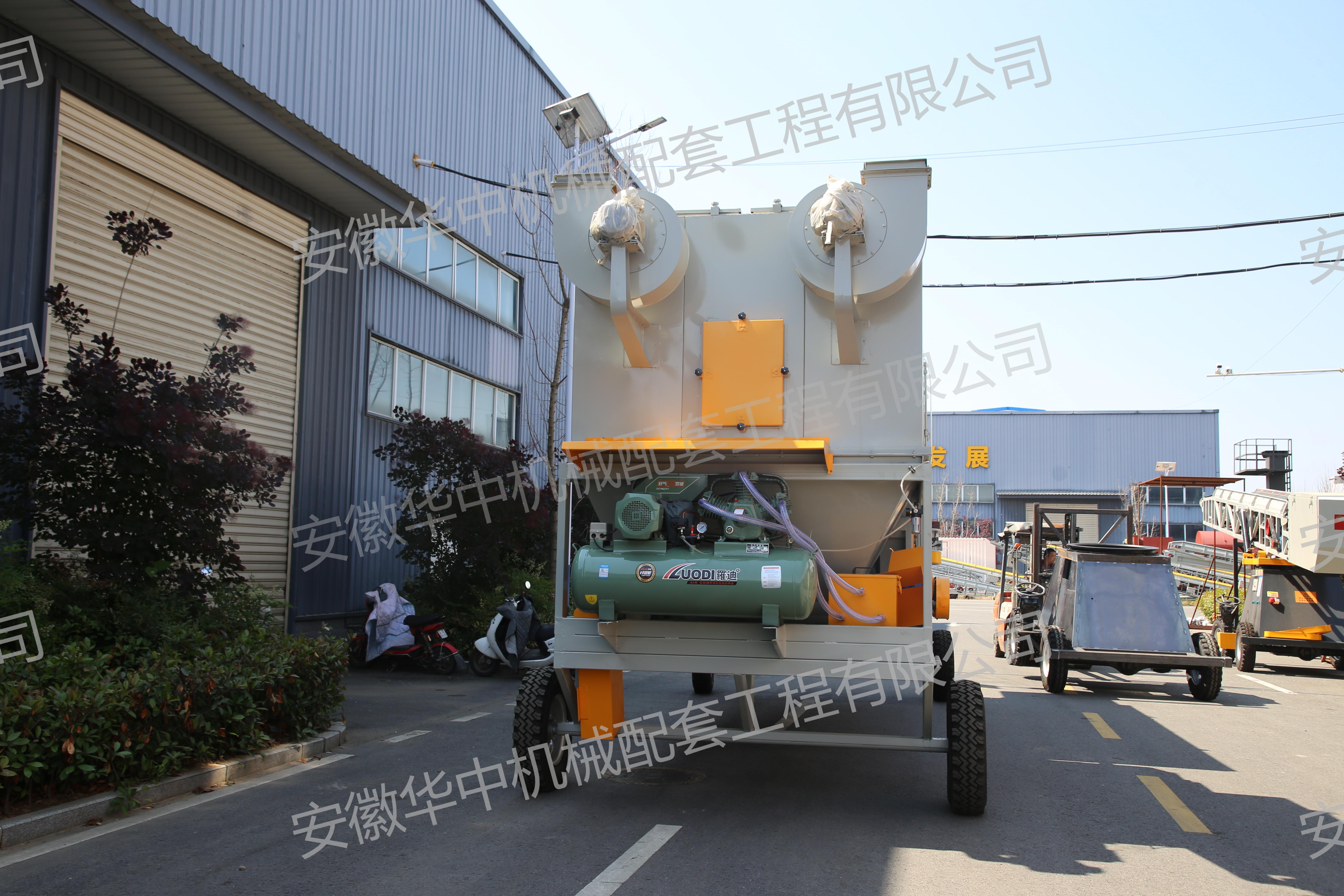

环保清粮圆筒振动筛设备

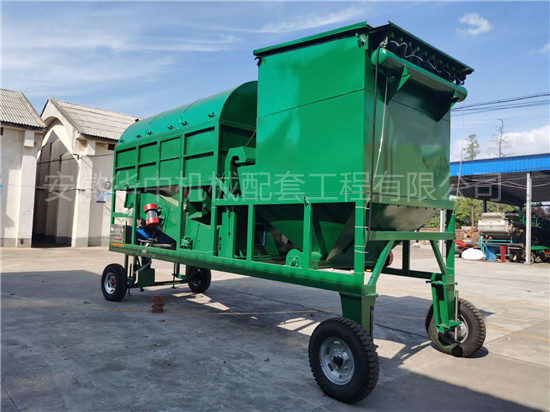

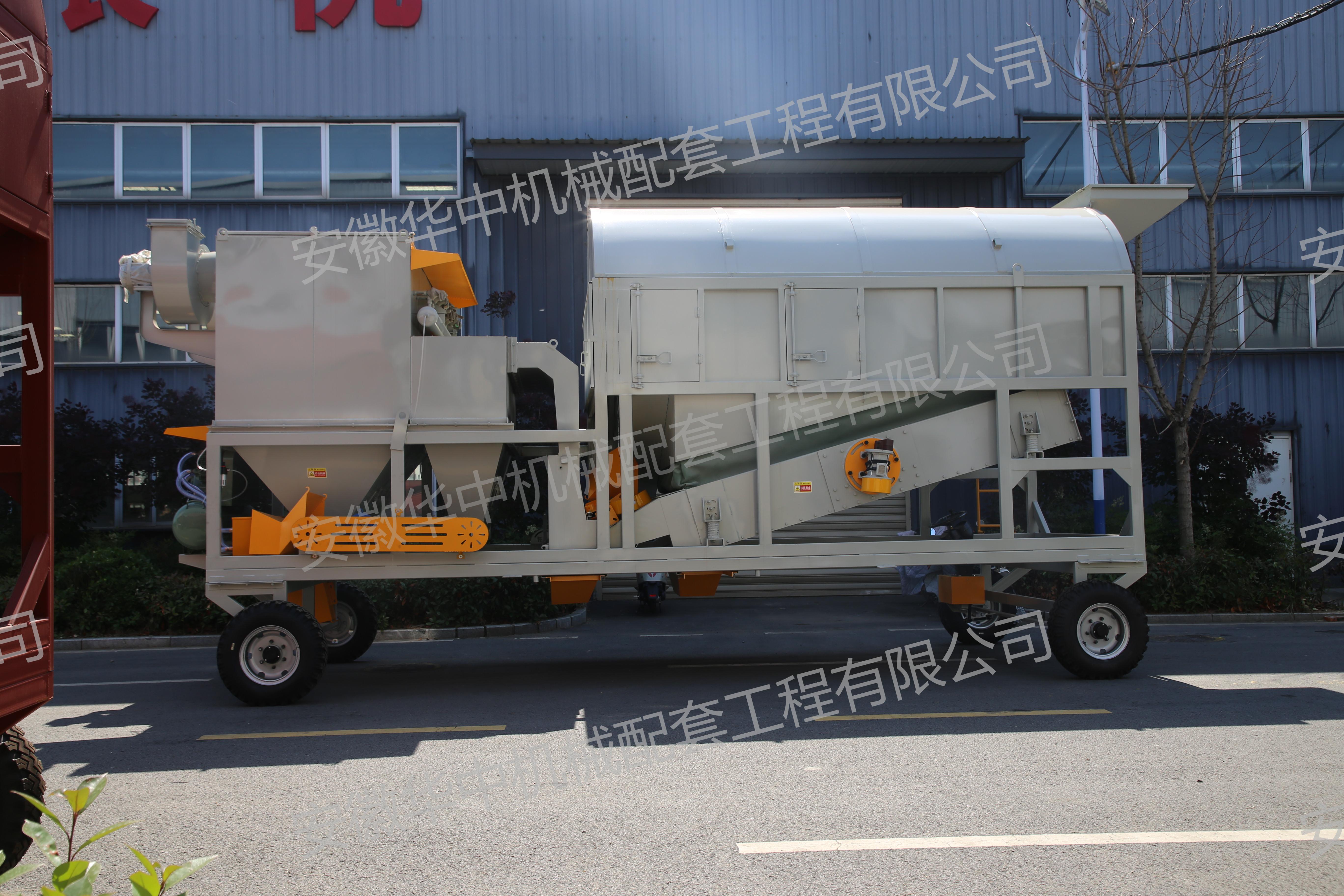

环保清粮滚筒振动筛

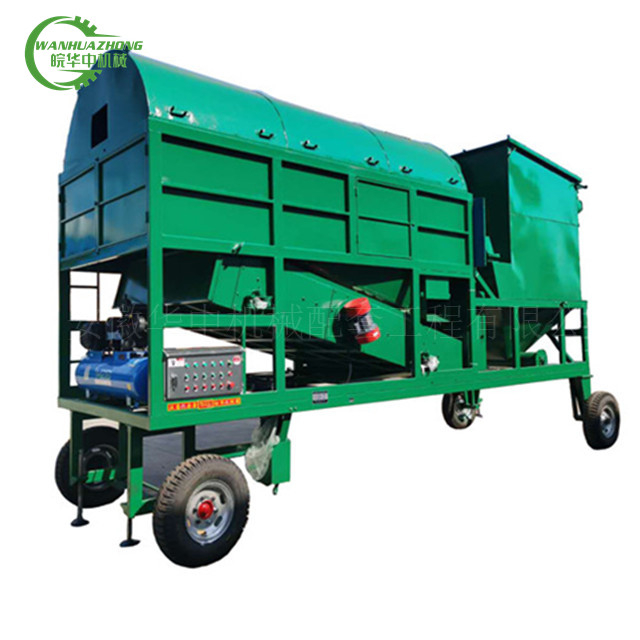

定制型环保清理滚筒振动筛

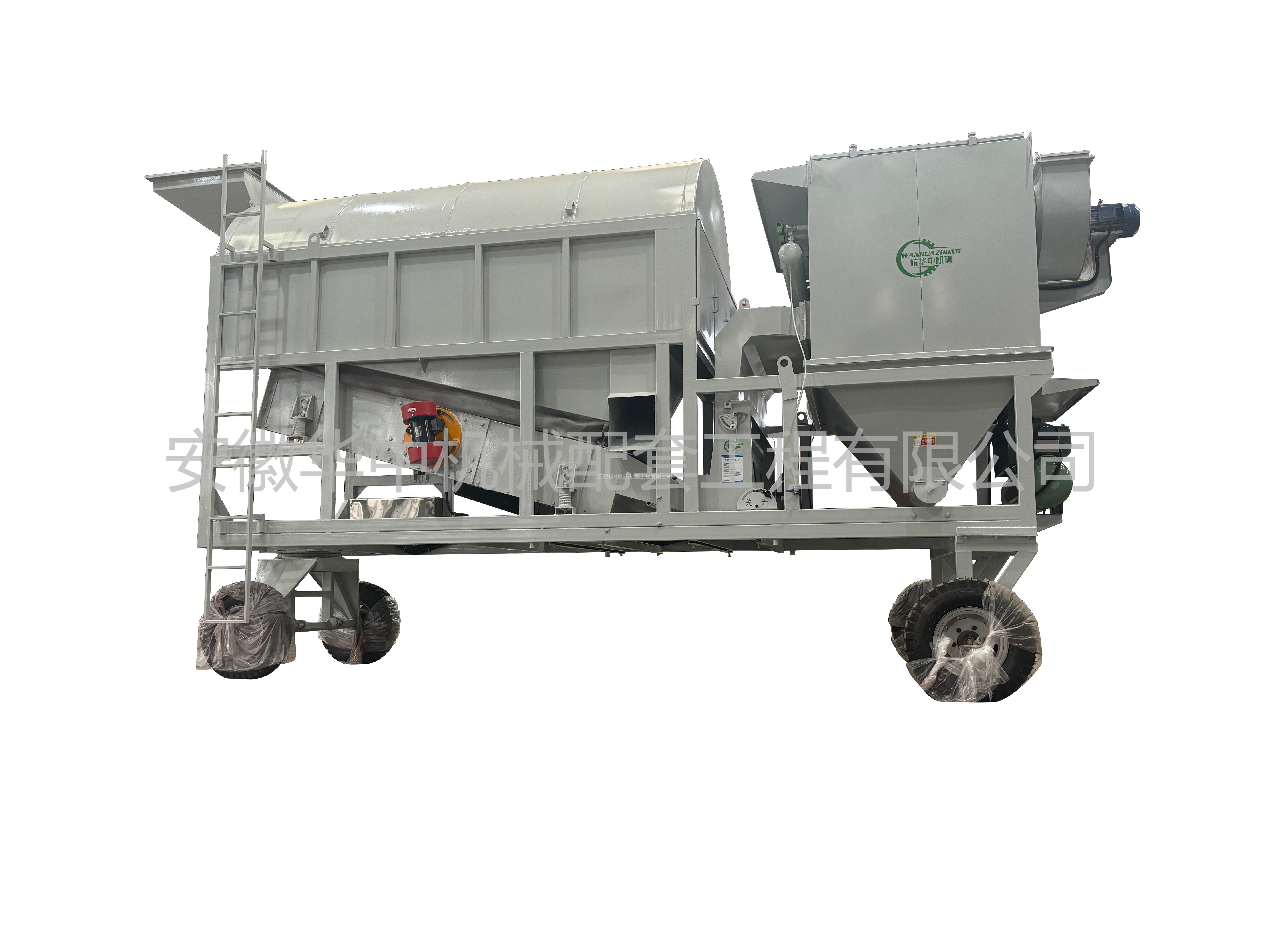

定制型烤漆环保清粮滚筒振动筛

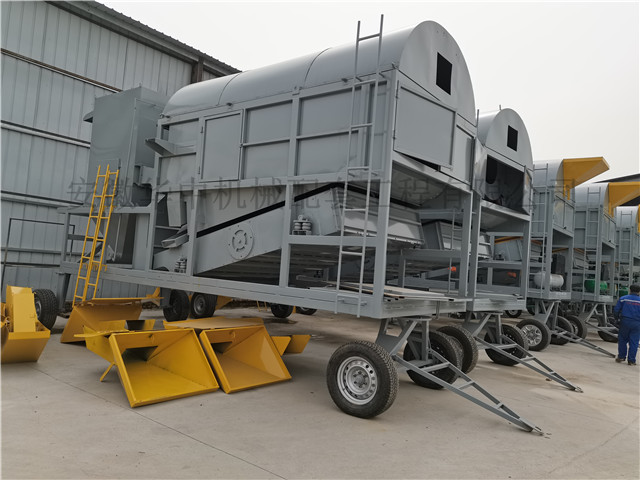

定制型烤漆环保除尘清粮振动筛图片

定制型烤漆环保除尘清粮振动筛图片


主要技术参数


产品名称:环保清粮滚筒振动筛型号:HZCZ
处理量:50-80t/h动力:脉冲除尘7.5kW;空压机7.5kW;筛筒电机5.5kW;振动电机2×1.1kW;排杂电机2.2kW
筛板:单层筛板,筛筒采用钢板冲孔或钢丝筛目卷制而成筛筒转速:16r/min
筛孔尺寸:

圆筒筛网孔尺寸:大杂筛面Φ8mm-Φ15mm,可根据用户要求制作。

振动筛孔尺寸:1.8mm×20mm,可根据用户要求制作

初清效率:大杂≥80%  小杂≥95%  杂质收集率99%


除尘方式:脉冲除尘外形尺寸(长×宽×高):7200mm×2400mm×4350mm
保修服务:视频技术支持,在线支持,人工服务售后服务:视频技术支持,在线支持,人工服务
材料特性:坚固,耐磨生产地:中国安徽
认证:ISO14001,ISO45001,ISO9001保修期:1年内保修,易损件3个月内免费更换
适用行业:粮库,港口码头,饲料厂,化肥厂,粮食加工厂适用对象:玉米,水稻,大豆,小麦等散料



工作原理

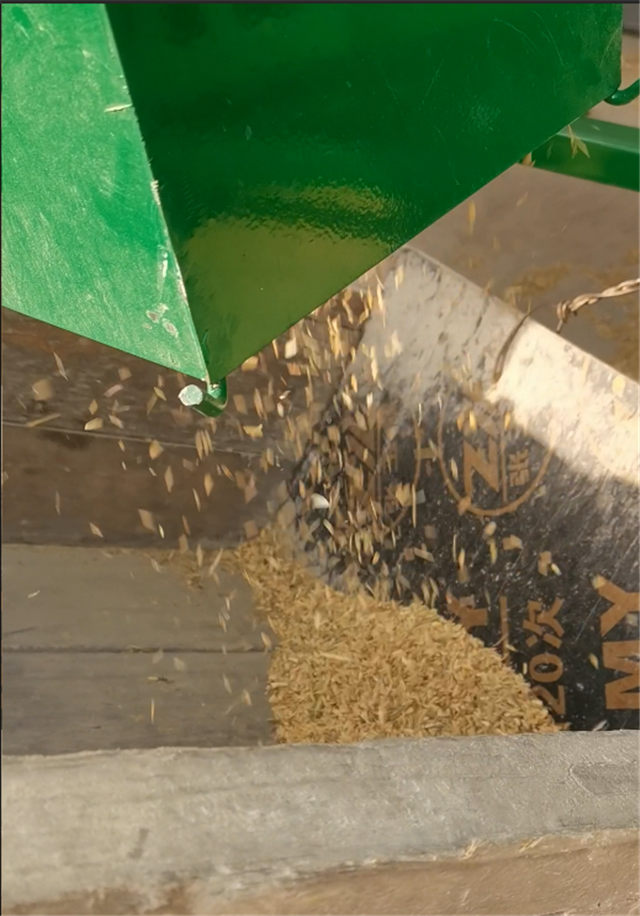

  通过输送机把粮食送入环保清粮滚筒振动筛的储料斗内,粮食从储料斗下口滑管流入到圆筒筛中,在筛筒的转动下,大杂流向圆筒筛后端,从大杂出口流出;粮食从筛筒孔中流入到振动筛板,小杂从筛孔内流出进入小杂出口。粮食内部的糠与灰尘经过筛筒尾部的风道吸入脉冲除尘箱,净粮从净粮出口流出。

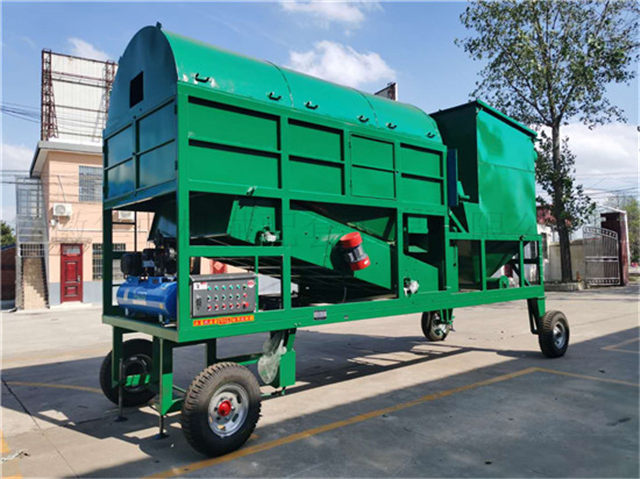

环保圆筒清粮振动筛

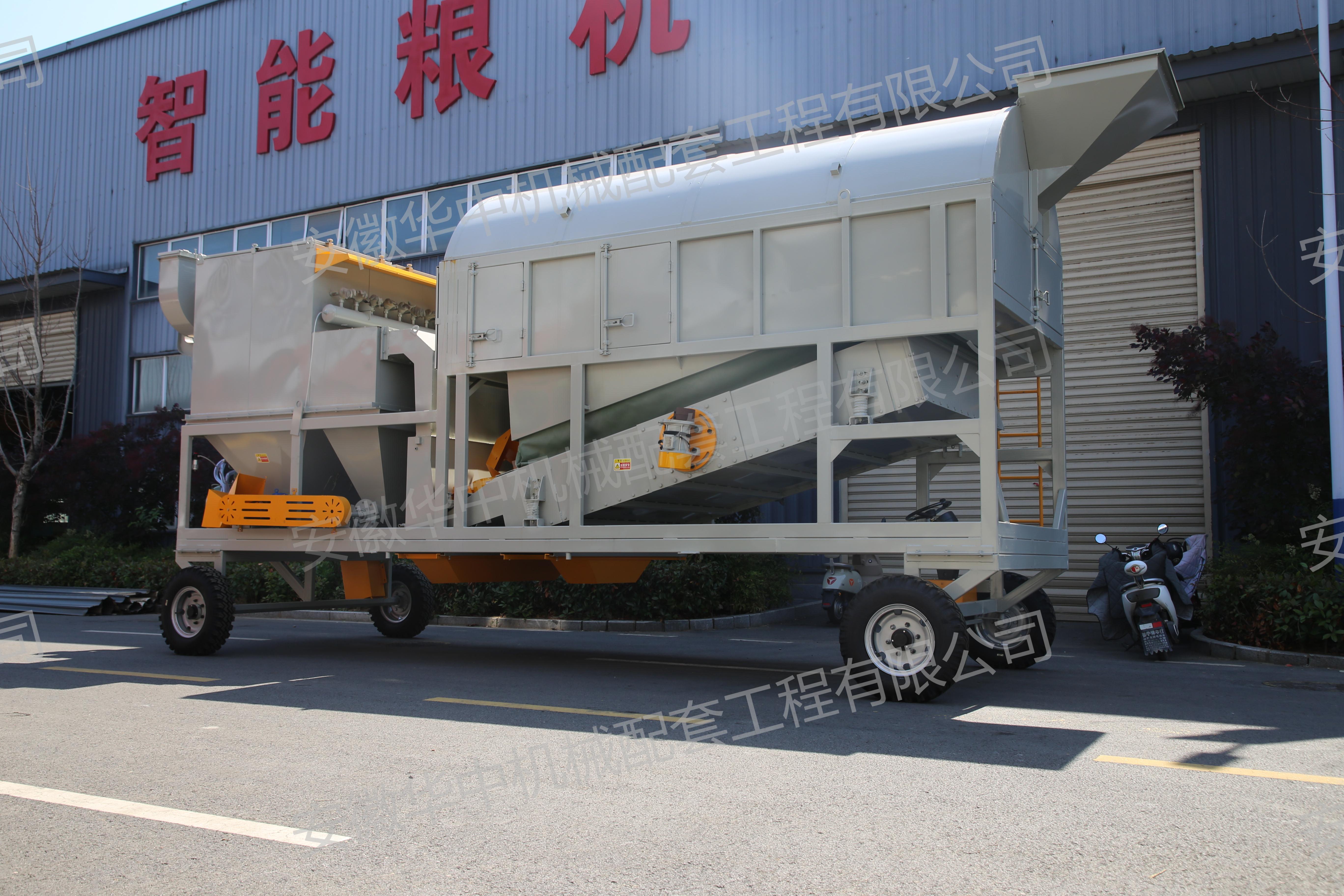

环保清粮滚筒振动筛




环保清粮滚筒振动筛的使用方法及注意事项

1. 空车起动。先开筛筒驱动电机,检查筛筒旋转方向是否正确,正常运转后,再启动风机。


2. 待环保清粮滚筒振动筛运转正常稳定后开始喂料,喂料要均匀,开启后门,看筛筒的物料是否在筛筒尾部前全部进入振动筛大箱。


3. 可通过改变该清粮机设备的筛筒筛目孔径来改变产量。


4. 停机:正常工作→停止喂料→物料出完→关风机→关驱动电机。

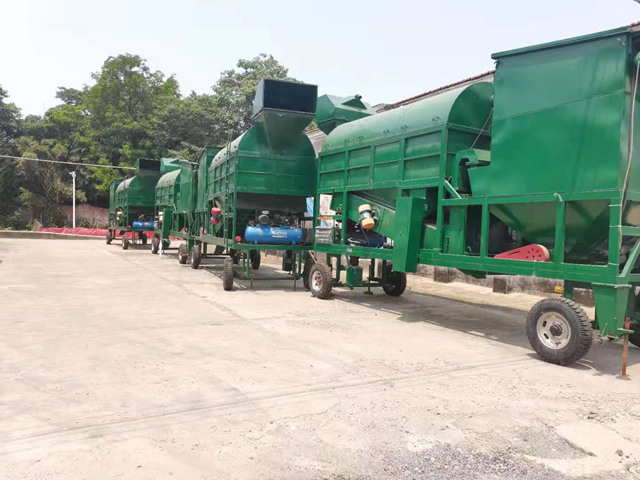

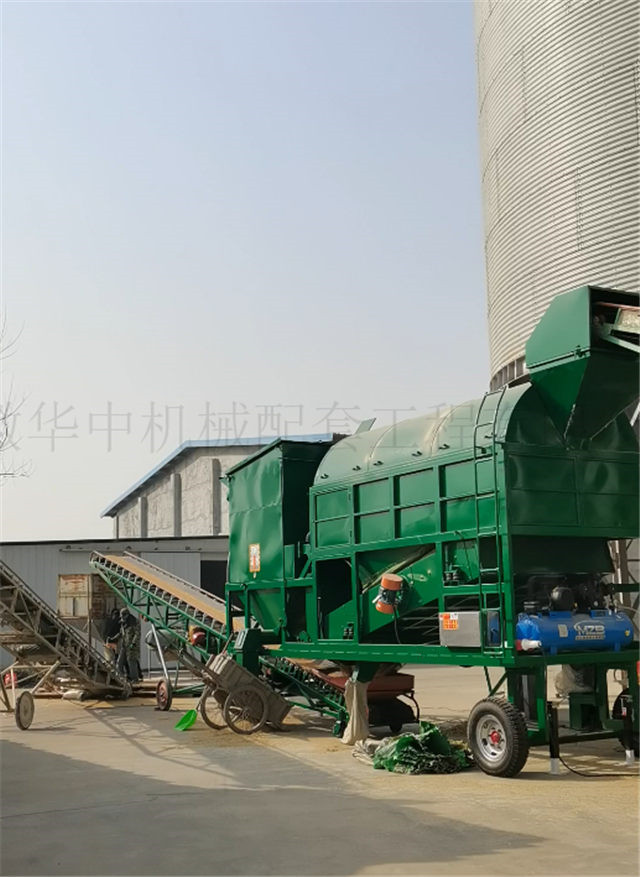

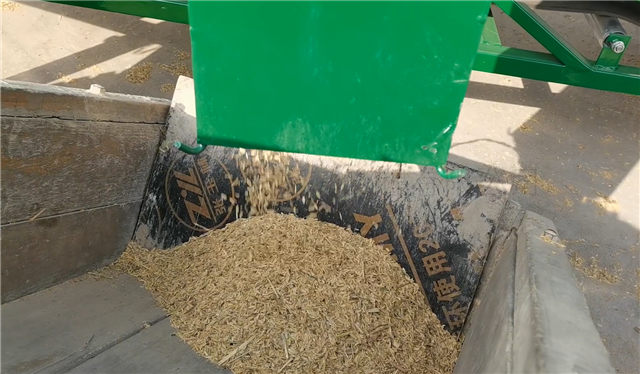

环保清粮滚筒振动筛工作现场图片

环保清粮滚筒振动筛工作现场图片

电气控制箱及电气元件

1. 环保清粮滚筒振动筛的电气控制箱是能容纳电机启动等电气元件的装置,箱体面板上设有启动、停止按钮和其它操作必要的按钮、指示灯和进线电源开关操作手柄。电气控制箱的结构设计为双层钢门密封结构,能有效的防水、防尘,外接电缆线配备有用于防过载、防缺相的保护装置,并且采用了专用的防尘防水电源快接插件,便于日常进行保养,减少电气维护作业。


2. 环保清粮滚筒振动筛的电气控制箱箱体采用不锈钢板焊接而成,钢板厚度为0.8mm,外壳有内外接地螺栓。若配电箱体采用防爆型等级达到DIP A21。


3. 环保清粮滚筒振动筛的电气控制箱内留有足够的空间,以便装卸维修电气元件,电控箱整机工作在振动冲击载荷工况条件下的稳定性能好。


4. 该振动筛电气控制箱的箱体配锁,箱体上电缆接入装置的密封性能符合GB12476.1-2013标准。


5. 环保清粮滚筒振动筛的配电箱所有电气防护等级为T4、IP54,绝缘等级为F级。


6. 环保清粮滚筒振动筛的电气控制箱配套的全部电气元件均采用德力西产品等国内一线品牌,所有接线相序保持一致。


7. 环保清粮滚筒振动筛的空气断路器符合AC3负载性质的操作要求,接触器的负载性质不小于AC3中。热继电器能承受接触器和设备正常工作时的振动。



环保清粮滚筒振动筛的钢构件的表面处理和涂漆


1. 环保清粮滚筒振动筛的钢构件表面进行喷丸处理,钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,任何可能在表面残留的痕迹仅是纹状或点状的轻微色斑。


2. 环保清粮滚筒振动筛的底漆采用刷涂,面漆采用喷涂。


3. 环保清粮滚筒振动筛的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 环保清粮滚筒振动筛的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。


5. 环保清粮滚筒振动筛的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。


维修保养

1. 开机后检查环保清粮滚筒振动筛运转情况,无异常方可投料,发现异常停机检修。


2. 环保清粮滚筒振动筛的工作一段时间后,检查电机与轴承的温度,是否在规定的范围内。


3. 环保清粮滚筒振动筛的 轴承部位每半年清选加油一次。


4. 该清粮机设备停用时,应进行全面清除设备上的污物和杂质,对设备做一次全面检查与维修,并进行防锈处理,封好待用。




环保清粮滚筒振动筛的故障及排除


故障现象

故障原因

排除方法

筛筒反转

相线接错

调整相线

托轮不转

卡死

清理托轮

轴承损坏

更换轴承

风力过大或过小

风门开启不合理

调整风门至适当位置

出料不均

控粮板开度不合适

调整开度,选好配重

抽粮或风选不净

风道调节门开度不正确

调节风道调节门
