环保脉冲复合型清粮振动筛

环保脉冲复合型清粮振动筛(也叫震动筛,环保振动筛)是安徽华中机械振动筛设备中的环保型最新产品,主要用于对小麦不完善颗粒和赤霉病、小麦瘪子清理等谷物清理要求较高时的清杂作业,也用于粮食收购、仓储、面粉、饲料、粮油加工等行业颗粒物料的清理筛选。清理效果好,移动灵活方便!该振动筛设备内部增加了内循环机构,在不增加外动力的情况下,达到环保节能的效果。
数量:
  • HZC2.2 * 2.4
  • 皖华中机械

产品描述

环保脉冲复合型清粮振动筛

环保脉冲复合型清粮振动筛

环保脉冲复合型清粮振动筛设备群

环保脉冲复合型清粮振动筛设备群

定制烤漆型环保脉冲复合型清粮振动筛

定制烤漆型环保脉冲复合型清粮振动筛实物图片

定制烤漆型环保脉冲复合型清粮振动筛1

定制烤漆型环保脉冲复合型清粮振动筛实物图片


环保脉冲复合型清粮振动筛用途:

环保脉冲复合型清粮振动筛(也叫震动筛,环保振动筛)是安徽华中机械振动筛设备中的环保型最新产品,主要用于对小麦不完善颗粒和赤霉病、小麦瘪子清理等谷物清理要求较高时的清杂作业,也用于粮食收购、仓储、面粉、饲料、粮油加工等行业颗粒物料的清理筛选。清理效果好,移动灵活方便!该振动筛设备内部增加了内循环机构,在不增加外动力的情况下,达到环保节能的效果。


环保脉冲复合型清粮振动筛每小时处理量:40-60吨/小时。


环保脉冲复合型清粮振动筛工作原理

环保脉冲复合型清粮振动筛工作组合了网带筛、振动筛、风选、脉冲除尘、输送、行走为一体。粮食进入网带筛后除杂箱内,初步清理粮食大杂后,流入振动筛箱体内,经过两层筛网振动清理剩余大小杂质后,最后使用环保除尘系统形成的负压进行清除灰尘及细小杂质。清除完毕后的粮食经下料口进入出粮输送机,出粮输送机可以根据需要进行双向转动,提高了灵活性,环保脉冲复合型清粮振动筛解决了单一振动堵塞筛面的问题,增加了清理环节,提高了除杂的效率和效果。脉冲除尘器的应用,使得本振动筛的作业环境达到了环保要求。

粮库中的环保脉冲清理振动筛设备

环保脉冲复合型清粮振动筛


主要技术参数

产品名称:环保脉冲复合型清粮振动筛型号:HZC2.2*2.4
处理量:40-60t/h动力:筛网电机2.2kW;振动电机2×0.75kW;输送电机4kW;风机2×3kW,1.5kW;空压机7.5kW;绞龙电机2.2kW;行走电机2.2kW
振动频率:≤15.8Hz振动方向角:0-45°可调
振幅:4.5-5.5mm筛面倾角:0-17°可调
筛孔尺寸:

大杂筛面:Φ18~Φ22mm

小杂筛面:用于玉米Φ3mm,用于稻谷1.8×1.8mm/Φ2.2mm,用于小麦Φ2.0-Φ2.2mm

初清效率:大杂≥40%  小杂≥90%  下脚含粮<1.5%


输送带速度:≤2.5m/s筛面尺寸(长×宽):2400mm×2200mm
保修服务:视频技术支持,在线支持,人工服务售后服务:视频技术支持,在线支持,人工服务
材料特性:坚固,耐磨生产地:中国安徽
认证:ISO14001,ISO45001,ISO9001保修期:1年内保修,易损件3个月内免费更换
适用行业:粮库,港口码头,饲料厂,化肥厂,粮食加工厂适用对象:玉米,水稻,大豆,小麦等散料


结构组成

环保脉冲复合型清粮振动筛的结构:网带筛、振动筛、风选、脉冲除尘、输送、行走为一体。


环保脉冲复合型清粮振动筛的振动箱、筛网:环保脉冲复合型清粮振动筛的上层筛网过滤出大杂,下层筛网过滤出细杂,物料沿下层筛面流出振动箱,振动箱两侧装有振动电机,便于物料在筛体中运动。


环保脉冲复合型清粮振动筛的出料箱:出料箱将物料呈腾起的瀑布状经风箱口流出。


环保脉冲复合型清粮振动筛的风箱、风机:风箱有三处可调节用于处理物料的风速大小,以保证合适的风速能保证风选的清理效果,风箱的风力来源于风机的负压吸力。


环保脉冲复合型清粮振动筛的脉冲除尘装置:脉冲除尘器采用滤袋过滤,脉冲反吹风清灰,清除灰尘的能力强,除尘的效率高,排放灰尘的浓度低,漏风率小,能耗低,占地面积少,运行可靠平稳。


环保脉冲复合型清粮振动筛的机架:环保脉冲复合型清粮振动筛机架采用方型管焊接,筛体结构设计合理、轻巧,有足够的刚度和强度,机体设有集粮、集灰尘斗,无死角,便于清扫。


环保脉冲复合型清粮振动筛的行走装置:环保脉冲复合型清粮振动筛下方安装有4个规格6.50-16mm的充气汽车轮胎,其中有2个行走轮,另2个转向轮,方便设备移动。

粮库现场的环保脉冲复合型清粮振动筛

粮库现场的环保脉冲复合型清粮振动筛

电气控制箱及电气元件

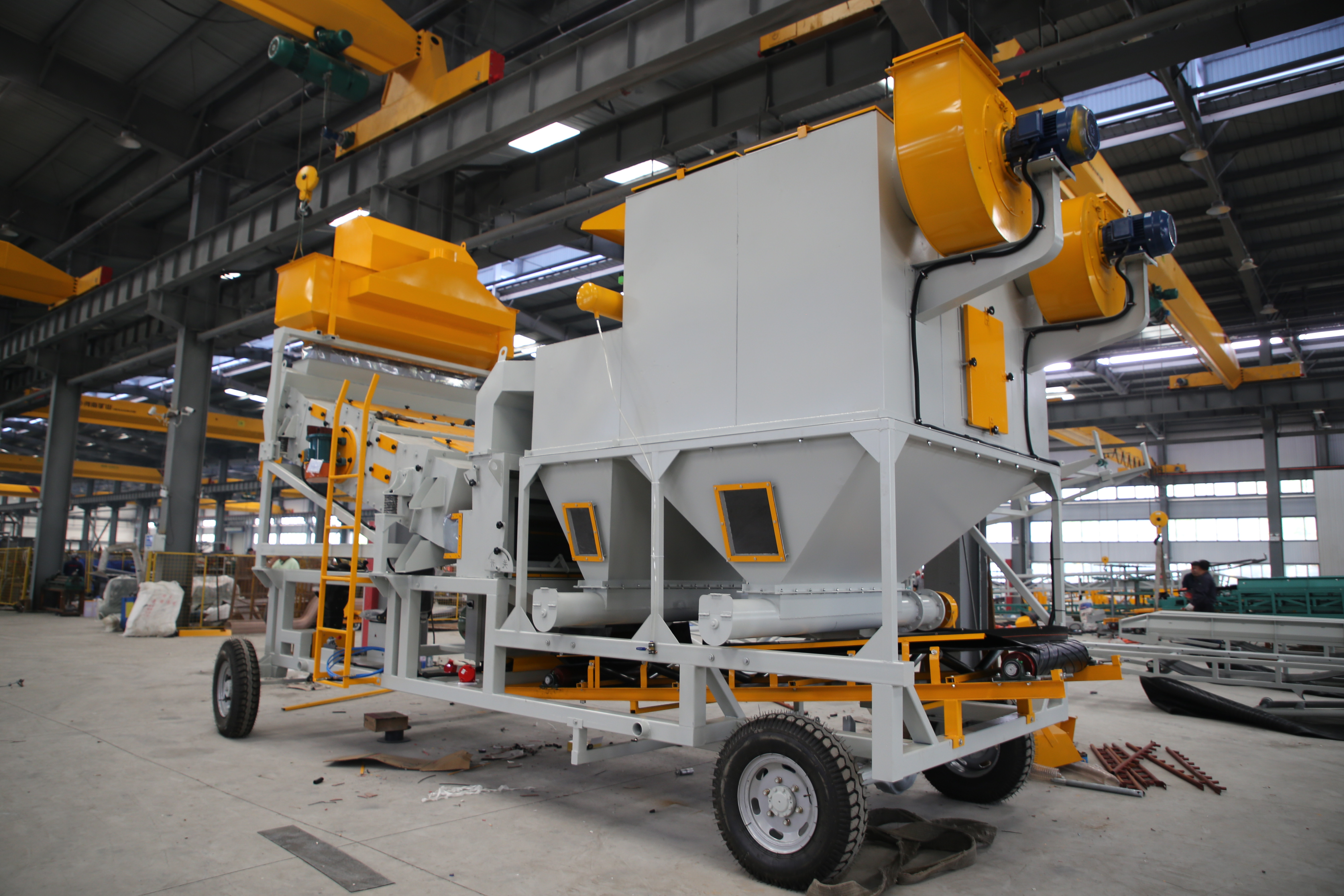

粮库中停放的安徽华中机械环保脉冲复合型清粮振动筛设备

粮库中停放的环保脉冲复合型清粮振动筛


1. 环保脉冲复合型清粮振动筛的电气控制箱是能容纳电机启动等电气元件的装置,箱体面板上设有启动、停止按钮和其它操作必要的按钮、指示灯和进线电源开关操作手柄。电气控制箱使用双层钢门进行密封,既能防尘也能防水,外接的电缆线采用专用防水防尘电源快接插件,并且安装有防过载、防缺相的保护装置,便于保养,减少电气维护作业。


2. 该振动筛设备的电气控制箱体采用不锈钢板焊接而成,钢板厚度为0.8mm,外壳有内外接地螺栓。若配电箱体采用防爆型等级达到DIP A21。


3. 环保脉冲复合型清粮振动筛的电气控制箱内留有足够的空间,以便装卸维修电气元件,电控箱整机工作在振动冲击载荷工况条件下的稳定性能好。


4. 环保脉冲复合型清粮振动筛的箱体带锁,箱体上电缆引入装置的密封性能符合GB12476.1-2013标准。


5. 环保脉冲复合型清粮振动筛的所有电气防护等级为T4、IP54,绝缘等级为F级。


6. 该振动筛设备的电气控制箱配套的全部电气元件均采用德力西产品等国内一线品牌,所有接线相序保持一致。


7. 该振动筛设备的空气断路器符合AC3负载性质的操作要求,接触器的负载性质不小于AC3中。热继电器能承受接触器和设备正常工作时的振动。




钢构件的表面处理和涂漆


1. 该振动筛设备的钢构件表面进行喷丸处理,钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,任何可残留的痕迹仅是点状或纹状的轻微色斑。


2. 底漆采用刷涂,面漆采用喷涂。


3. 底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。


5. 该振动筛设备的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。

操作及维修保养


环保脉冲复合型清粮振动筛的操作步骤


1. 将环保脉冲复合型清粮振动筛的稳定丝杆支撑起,调整使架体水平。


2. 给环保脉冲复合型清粮振动筛加料时,请对准料斗中间位置进料。


3. 检查该振动筛设备的传动部件防护罩是否牢固。


4. 检查该振动筛设备的电器箱是否有明显异常现象。


5. 确保电源为三相380V后,启动该振动筛设备的输送电机—绞龙电机—风机电机—振动电机,并检查转向是否正确。


6. 该振动筛设备空机运行10分钟,无异常后方可投料作业。


7. 依次关闭该振动筛设备的风机—绞龙电机—输送电机,15分钟后关闭振动电机。




环保脉冲复合型清粮振动筛的维修保养

1. 环保脉冲复合型清粮振动筛开机后检查机器运转情况,无异常方可投料,发现异常停机检修。


2. 环保脉冲复合型清粮振动筛一段时间后,检查电机与轴承的温度,是否在规定的范围内。


3. 环保脉冲复合型清粮振动筛的轴承部位每半年清洗加油一次。


4. 该振动筛设备停用时,全面清除杂质与污物,作一次全面检查与维修,进行防锈处理,封好待用。
