用途和性能特点
小型脉冲布袋除尘器用途:
小型脉冲布袋除尘器是安徽华中机械推出的最新脉冲除尘设备,有单风道和双风道两种型号,适用于以下场合:对粮食储运单位、粮食加工清洗企业和钢厂的烟气进行除尘和净化 ;对电石炉除尘、铁合金厂各种电炉进行除尘:燃煤锅炉和小型锅炉的除尘;冶炼厂高温烟气的除尘:铝厂烟气净化:垃圾焚烧炉除尘 ;水泥厂回转窑窑尾和窑头的除尘;炭黑厂尾气的除尘。

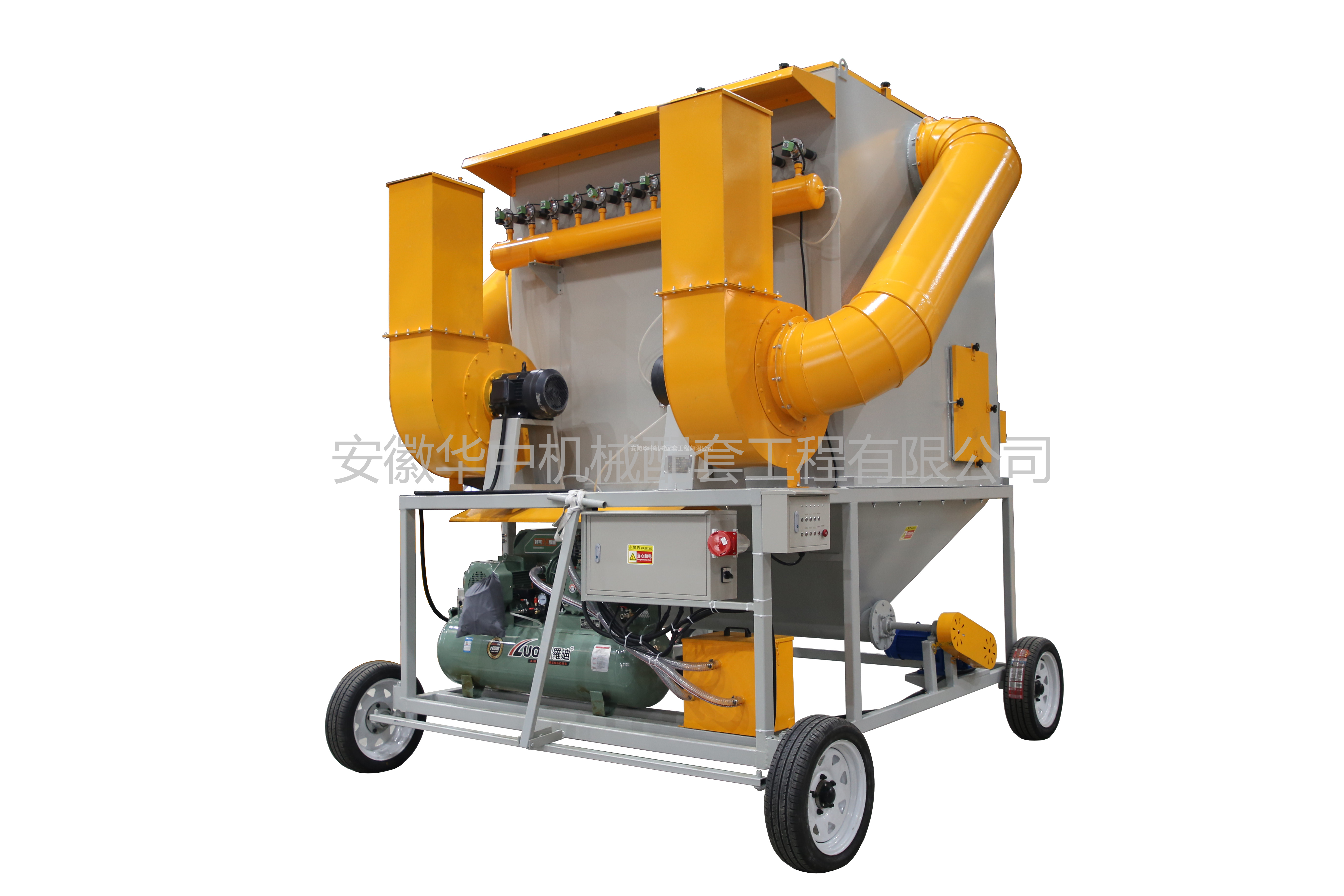

小型脉冲布袋除尘器(双风道型)

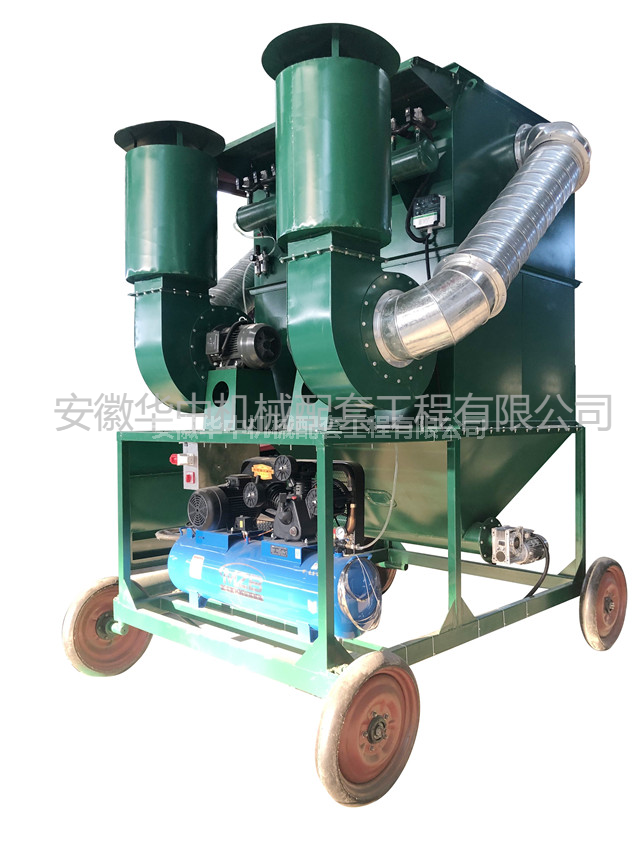

小型脉冲布袋除尘器(单风道型)
小型脉冲布袋除尘器性能特点:
小型脉冲布袋除尘器使用滤袋进行过滤,并使用脉冲防鼓风机去除灰尘。除尘器具备强大的除尘能力,能高效除尘,排放浓度值低,漏风率小,能源消耗低,占地面面积小,设备能够可靠稳定的运行。随着过滤时间的累积,除尘器滤袋上的灰尘层不断增厚,除尘设备的阻力不断增加。当小型脉冲布袋除尘器的电阻上升到设定的固定值时,灰尘清洁装置开始清洁灰尘。首先,电磁脉冲阀打开,压缩空气在短时间内在上壳中快速膨胀,然后空气倒入滤袋中,使滤袋膨胀变形并产生振动。

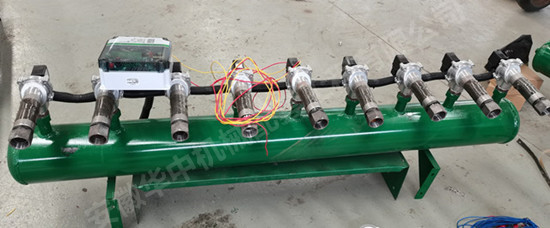

小型脉冲布袋除尘器的电磁脉冲阀
随着反向气流的不断作用,附着在小型脉冲布袋除尘器的滤袋外表面上的灰尘被气流吹离到烟灰桶中。除灰完成后,将电磁脉冲阀关闭。根据设置的时间顺序打开几组脉冲阀,从第一组清灰开始至下一次清灰开始为一个清灰周期。经过过滤和除尘后被截留的灰尘落入灰斗,并由灰斗出口处的排灰阀清除。
主要技术参数
产品名称: | 小型脉冲布袋除尘器 | 型号: | HZMC |
风压: | 1650-2600Pa | 风量: | 6500-11000m3/h |
空压机: | 7.5kW | 风机功率: | 2×5.5kW/7.5kW |
除尘方式: | 滤布 | 过滤面积: | 60-90m2 |
出口含尘浓度: | ≤5mg/m3 | 吸风口: | 2-4个 |
移动轮: | 4个 | 外形尺寸(长×宽×高): | 1800mm×1500mm×2500mm |
保修服务: | 视频技术支持,在线支持,人工服务 | 售后服务: | 视频技术支持,在线支持,人工服务 |
材料特性: | 坚固,耐磨 | 生产地: | 中国安徽 |
认证: | ISO45001,ISO14001,ISO9001 | 保修期: | 1年内保修,易损件3个月内免费更换 |
适用行业: | 粮库,港口码头,饲料厂,化肥厂,粮食加工厂 | 适用对象: | 玉米,水稻,大豆,小麦等散料 |
工作原理
含尘气体由小型脉冲布袋除尘器的进风口进入到除尘箱内部,细小的灰尘尘粒由于滤袋的多种阻隔作用,被滞阻在滤袋外壁。净化后的气体通过滤袋上箱体出风口排除。随着使用时间增长,小型脉冲布袋除尘器的的滤袋表面上吸附的粉尘不断增多,滤袋的透气性随之逐渐减弱,使除尘器的阻力不断增大。为了保证吸尘器的阻力被控制在限定的范围内,脉冲控制器发出信号,按顺序依次打开电磁脉冲阀,气包内的压缩空气从喷吹管的各个喷孔喷射到滤袋 (称为一次风),此时滤袋之内的气流急剧膨胀,反向脉冲气流的冲击立即消失,滤筒急剧收缩,积附在滤袋外壁上的粉尘被清除,落下的灰尘进入灰斗中。
由于几组滤袋分别依次进行清灰,且含尘空气的处理是一直不停的,因此小型脉冲布袋除尘器的处理能力在清灰时没有变化。

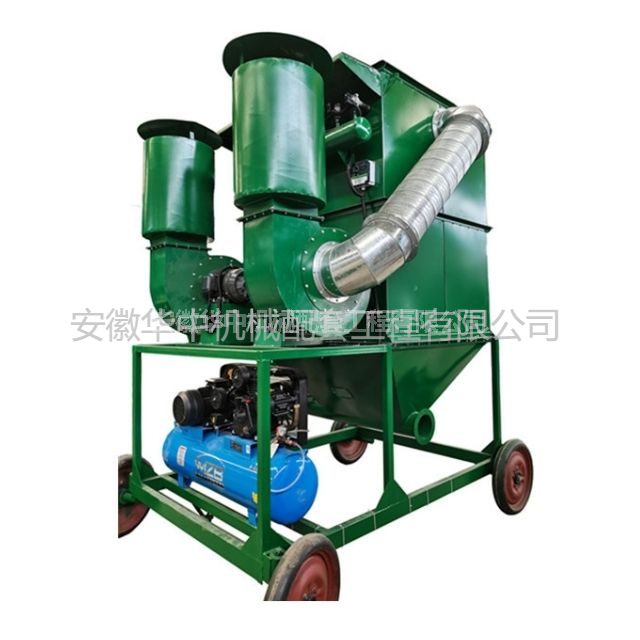

小型脉冲布袋除尘器(双风道型)

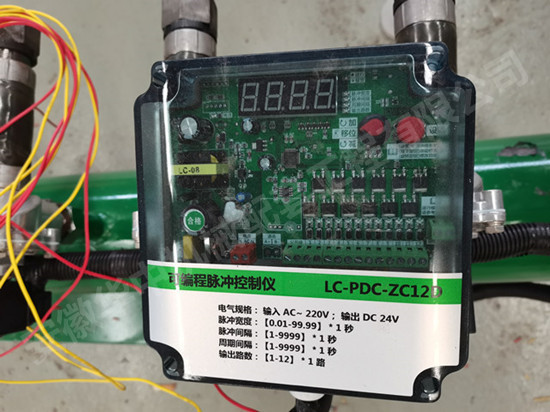

小型脉冲布袋除尘器的脉冲控制仪
脉冲控制仪是电脉冲除尘器的主要控制装置,电磁脉冲阀由它输出的信号来进行控制,电磁脉冲阀喷吹的压缩空气对滤袋按照顺序依次清灰,使除尘器的阻力能够保持在设定的范围内,以保证除尘器的除尘能力和除尘效率。
小型脉冲布袋除尘器的操作规程
1. 安装小型脉冲布袋除尘器时检查除尘器电机和空气压缩机电机是否转向正常,除尘器进气软管是否安装到位。
2. 小型脉冲布袋除尘器启动前检查除尘器滤筒、布袋安装及密封情况。检查设备管道接头是否泄漏。调整反吹压力、脉冲频率、脉冲宽度。(此设备安装有压力开关,在没有达到设定压力差的情况下脉冲不工作)
3. 小型脉冲布袋除尘器的启动时先启动空气压缩机开关、后启动除尘器开关。作业结束后十分钟关闭除尘器、二十分钟后关闭压缩机。如短时间停止作业,只关闭风机,压缩机不停,保证滤筒、布袋清洁。继续工作开风机即可。
4. 小型脉冲布袋除尘器的启动后注意除尘器和空气压缩机工作是否正常,在不完全关闭除尘器的情况下切勿打开观察孔和进行除灰作业。
5. 小型脉冲布袋除尘器的停止后如果非长时间停机可不关闭空气压缩机,油水分离器应每班排污一次。视灰斗内存灰情况,每班至少清灰一次。同时每班还需检查除尘器烟囱的气体排放情况是否良好,如果发现烟囱出现冒灰的情况,应及时更换破损滤布、布袋。
6. 长时间使用小型脉冲布袋除尘器后,使用维护者应检查门上的密封条,如有老化及时更换。同时设备使用维护者还需定期检查除尘器的压缩空气系统、清灰系统,如果发现出现异常,应及时处理。如果发现脉冲阀、膜片出现故障或损坏情况,应及时修理或更换。

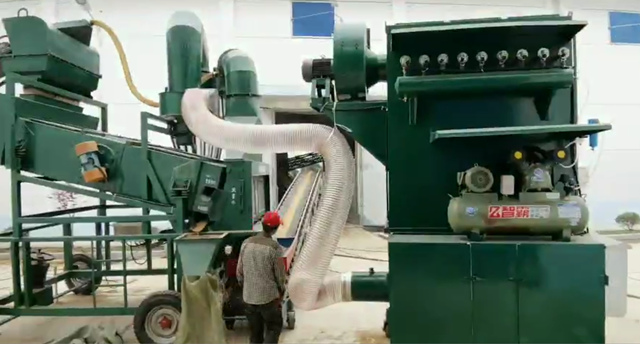

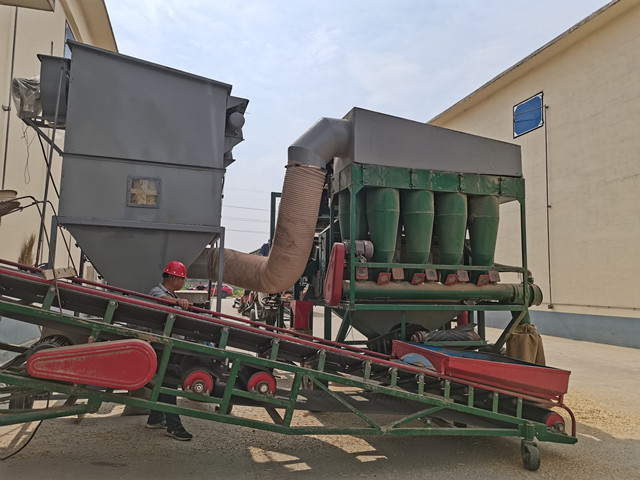

脉冲除尘器配合粮食清理设备工作场景(脉冲除尘器大幅提高了粮食清理设备的清理效果)
安装过程
小型脉冲袋式除尘设备通常在负压的状态下进行工作,如果设备密封性不好,出现泄漏,会吸入大量外界的空气或雨水,使滤袋受潮出现板结的情况,加大设备的运行阻力。因此要求脉冲除尘器的密封性要得到严格的保证,漏风率应小于3%。在设备安装过程中,焊接质量至关重要。所有焊接必须遵循相应国家和行业的规范、标准实施,焊接完成后采用煤油、荧光粉等进行泄漏检查,漏气之处必须重新焊接。除尘器的检查门必须采用橡胶条密封,并经常检查更换。同时检查时要仔细的对法兰和各卸料器进行检查,做好密封操作,以减少除尘器漏气量,这样可以有效保护滤袋,避免糊袋的情况发生,确保设备在较低阻力下平稳运行。
1. 在吊装小型脉冲布袋除尘器时,应注意避免磕碰从而损伤除尘器箱体及配件。灌顶的孔径必须小于除尘器。并焊接在储灰灌顶。
2. 接通空压机,将其连接到小型脉冲布袋除尘器的储气罐。
3. 安装前对除尘器各个部件进行全面检查,查看零部件是否完好齐全,如发现缺少,损坏或变形者,要修理或补充整齐和完毕后方可安装。
4. 应对气包、电磁脉冲阀喷吹管的连接进行可靠密封,不得有漏气现象。

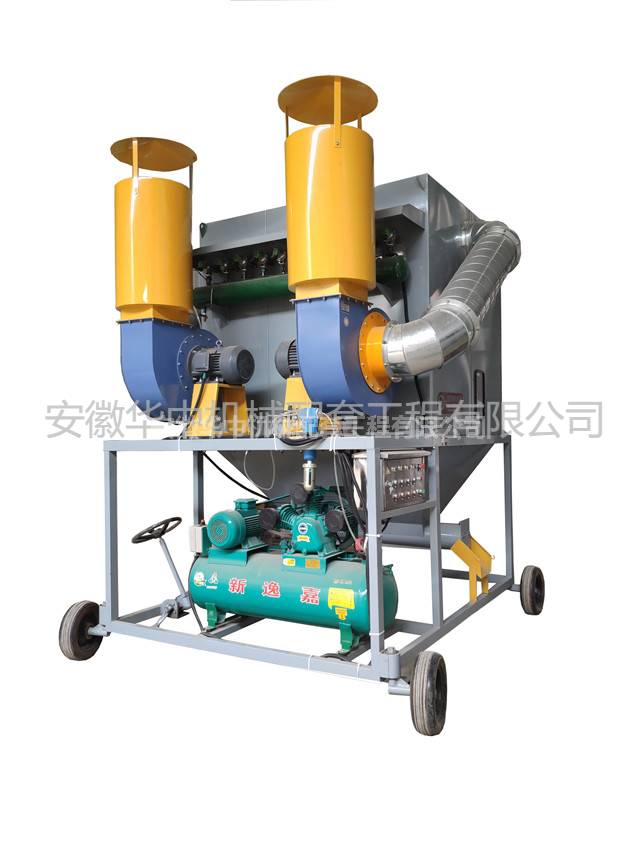

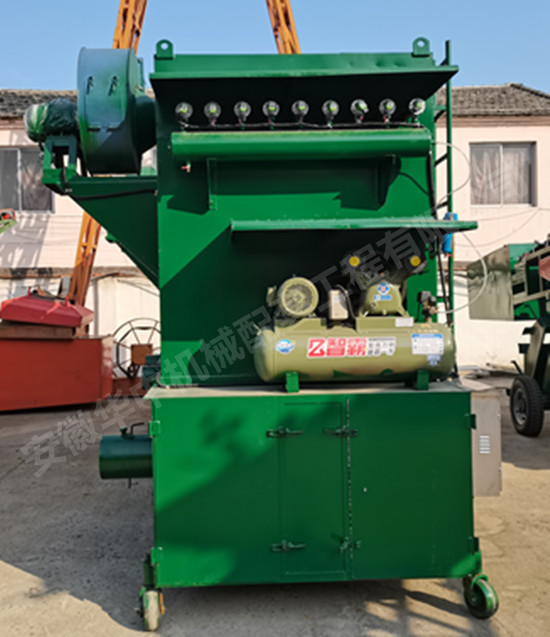

小型脉冲布袋除尘器(单风道)
故障原因与排除方法

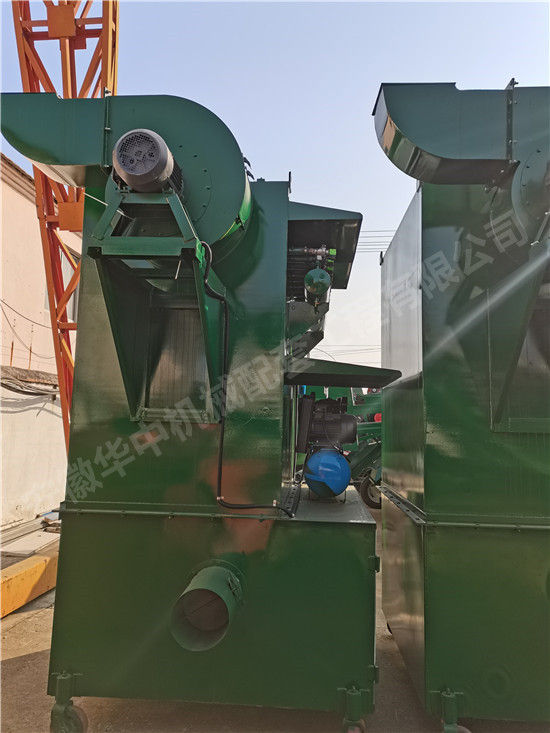

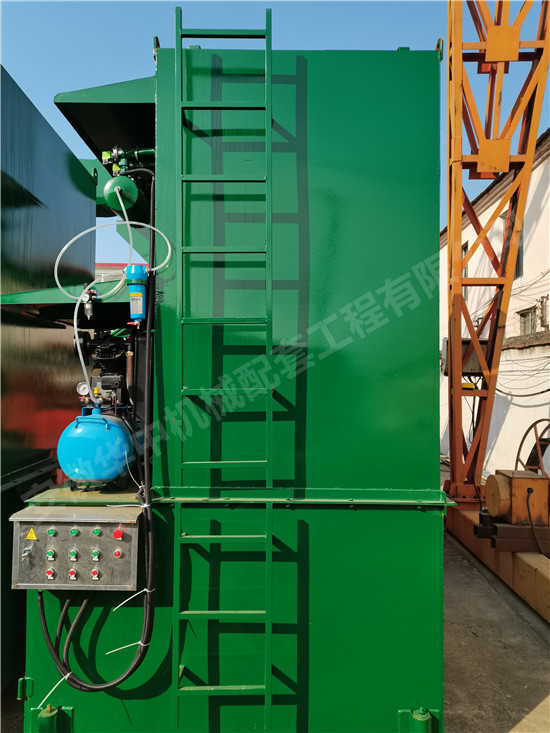

小型脉冲布袋除尘器侧面图
脉冲袋式除尘设备应用广泛,目前已经成为高效除尘设备的主流。在使用过程中如果发现设备故障,只要分析准确、处理及时,就可以保障脉冲袋式除尘设备平稳运行,并可有效降低运行阻力、延长滤袋的使用寿命、减少清灰用气量,以低运行费用取得高除尘效率,充分发挥脉冲袋式除尘设备的优势实现经济、高效地除尘。
1. 当小型脉冲布袋除尘器投入运行后,应安排专人进行维修和保养管理,维修保管人应熟悉小型脉冲袋式除尘器的工作原理及技术性能,掌握设备维修和保养的方法,每班巡回检查,并建立设备运行记录。
2. 定期对本小型脉冲布袋除尘器的压缩空气的油水分离器、过滤器、储气罐和气包进行排污,放空。
3. 每隔12个月更换一次小型脉冲布袋除尘器的用来压缩空气的过滤材料。
4. 定期检查小型脉冲布袋除尘器的电磁脉冲阀,并及时更换易损件。
5. 经常检查小型脉冲布袋除尘器的进、出、口压差变化情况,如超过或低于规定的范围时,必须弄清原因,这种情况一般通过调整脉冲控制仪喷吹的周期来解决。
6. 该脉冲除尘设备的各类橡胶密封件应定期进行更换。
7. 小型脉冲布袋除尘器的排气口如出现冒灰的现象,应检查滤袋是否出现破碎和脱落的情况。
8. 如每次清灰后发现小型脉冲布袋除尘器的的排气口冒灰,则属清灰过度,应调整清灰周期。
9. 应每两个月一次检查滤袋是否完好,若有破损应及时修补或更换。滤袋一般使用寿命为1年。
