移动式圆筒清粮机

移动式圆筒清粮机是安徽华中机械清粮机设备系列中的主力产品,也是目前国内粮仓清粮设备中的主流产品。该设备用于清除粮食内的大小杂质,使用时可根据谷物颗粒体积大小,更换不同的筛板,即可对不同的谷物如稻谷、小麦、玉米、大豆、芝麻、油菜籽等进行清选,达到初清效果,并能用机动车或人力拖动到需要作业的地方。 该清粮机坚固耐用,在不同气候、环境下可露天作业;在满负荷状态下,能连续、稳定、可靠地清除粮食内的杂质。相比振动筛,圆筒清粮机清除粮食中秸秆等大杂的效果好。
数量:
  • HZ-2000;HZ-2600
  • 皖华中机械

产品描述

移动式圆筒清粮机用途

   移动式圆筒清粮机是安徽华中机械清粮机设备系列中的主力产品,也是目前国内粮仓清粮设备中的主流产品。该清粮机设备用于清除粮食内的大小杂质,使用时可根据谷物颗粒体积大小,更换不同的筛板,即可对不同的谷物如稻谷、小麦、玉米、大豆、芝麻、油菜籽等进行清选,达到初清效果,并能用机动车或人力拖动到需要作业的地方。


移动式圆筒清粮机特点

   该清粮机经久耐用,在不同气侯环境下可露天作业;在满载状态下能稳定、连续可靠地清除粮食内的杂质。与振动筛相比,圆筒清粮机具有较大的加工能力,谷物秸秆的去除效率高于振动筛。


移动式圆筒清粮机每小时处理量50-80吨/小时。

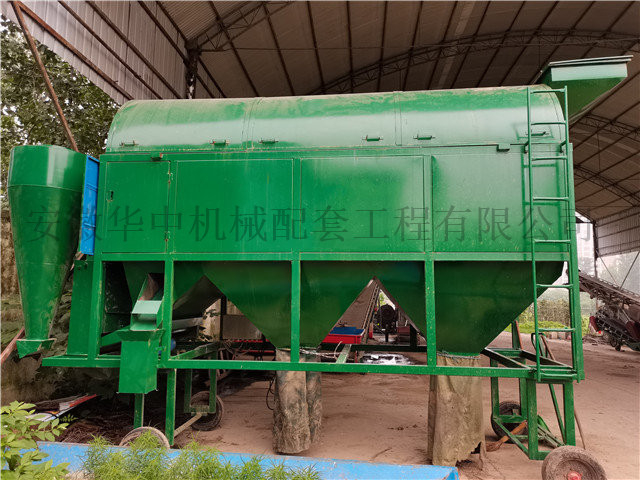

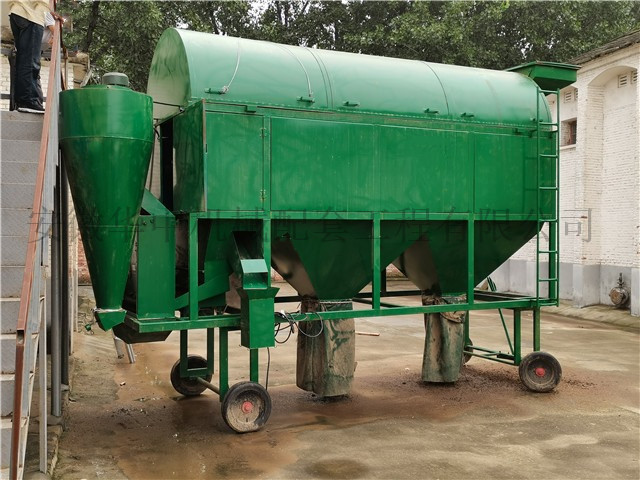

项目中的移动式圆筒清粮机

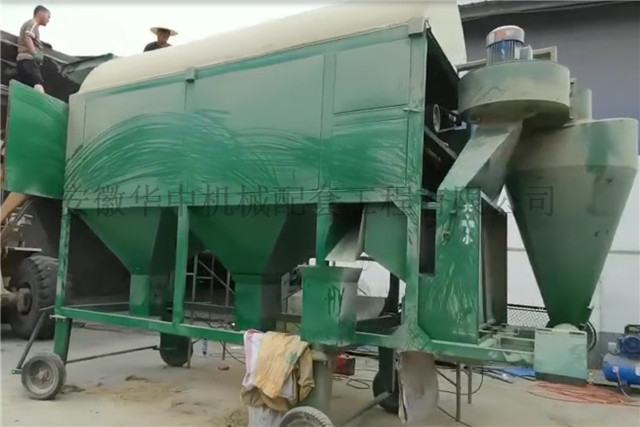

项目中的HZ-2000移动式圆筒清粮机

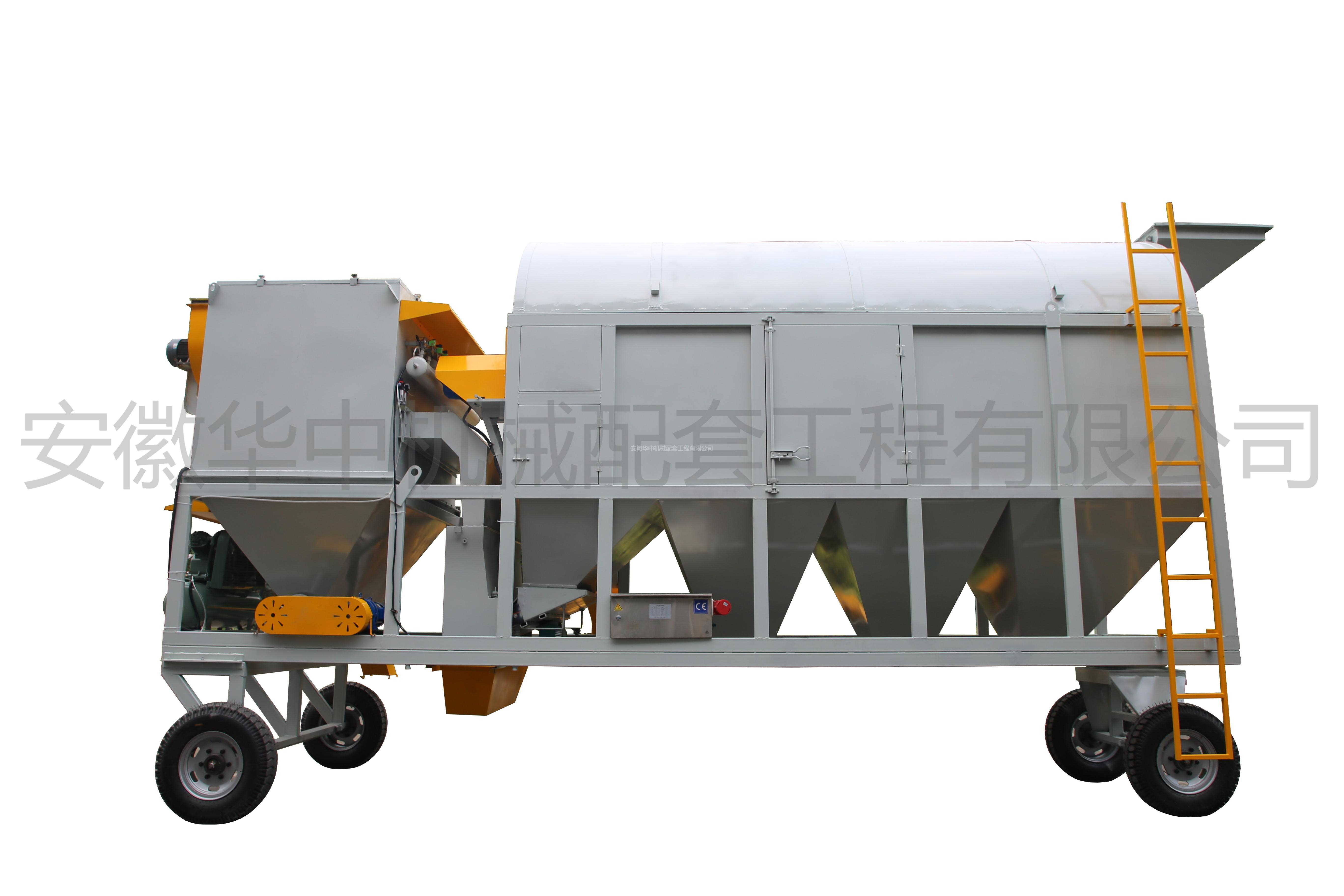

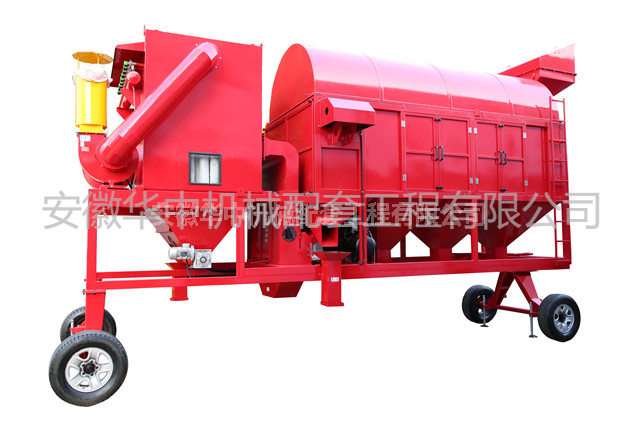

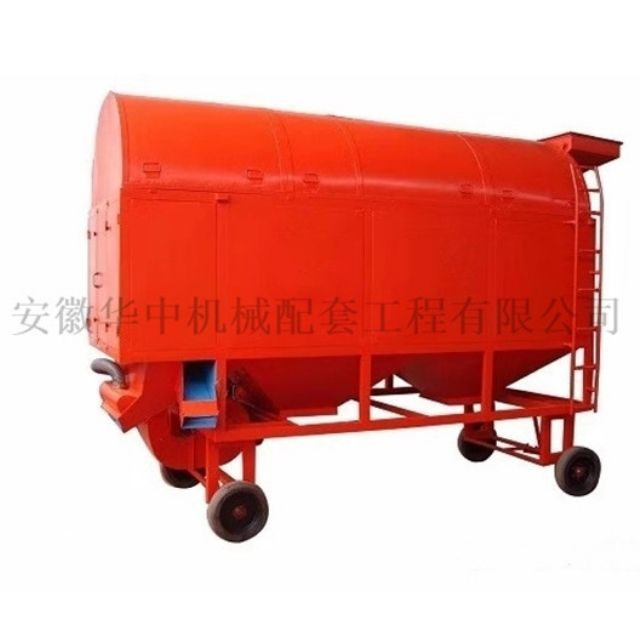

移动式圆筒清粮机图片

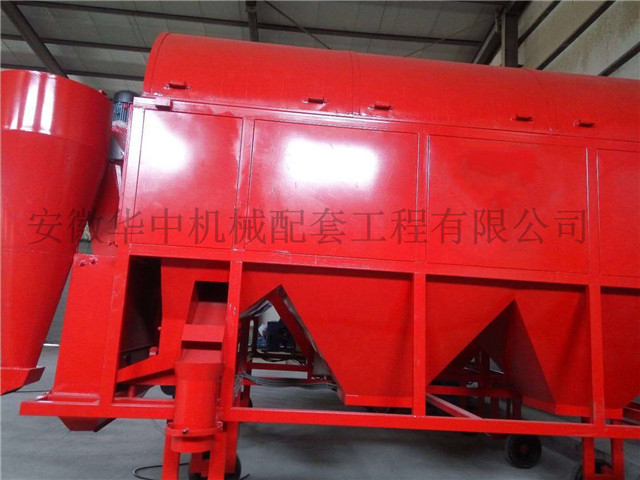

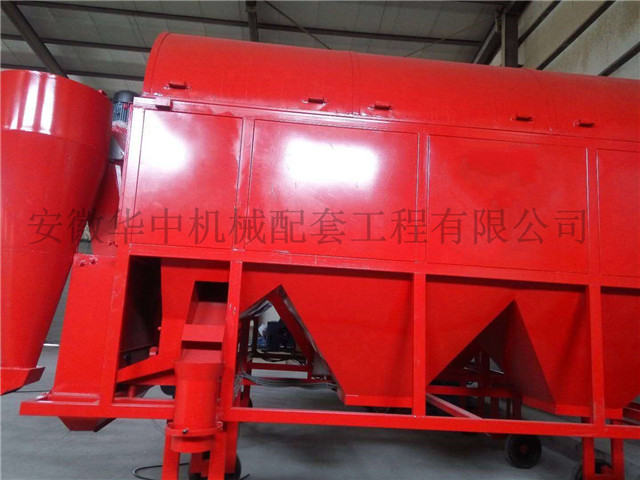

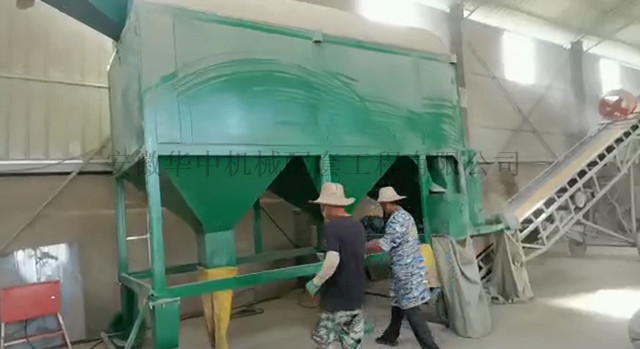

粮仓中的移动式圆筒清粮机



主要技术参数


产品名称:移动式圆筒清粮机型号:HZ2000;HZ2600
处理量:50-80t/h动力:风机4kW;筛筒电机5kW
筛板:双层筛板,内外筛筒采用钢板冲孔或钢丝筛目卷制而成筛筒转速:16r/min
筛孔尺寸:

大杂筛面: Φ10mm-Φ15mm,可根据用户要求制作。

小杂筛面:用于玉米Φ5mm,具体可根据用户要求制作;用于小麦Φ2.2mm,具体可根据用户要求制作;用于稻谷Φ2.0mm,具体可根据用户要求制作;用于大豆Φ5mm,具体可根据用户要求制作。

初清效率:大杂≥60%  小杂≥85%  下脚含粮<3%


除尘方式:刹克龙外形尺寸(长×宽×高):4500mm×2100mm×3600mm
保修服务:视频技术支持,在线支持,人工服务售后服务:视频技术支持,在线支持,人工服务
材料特性:坚固,耐磨生产地:中国安徽
认证:ISO45001,ISO14001,ISO9001保修期:1年内保修,易损件3个月内免费更换
适用行业:粮库,港口码头,饲料厂,化肥厂,粮食加工厂适用对象:玉米,水稻,大豆,小麦等散料



结构与性能

安徽华中机械提供的移动式圆筒清粮机能够处理玉米、小麦、大豆,水稻等物料,可连续工作24小时以上,并能在达到产量的情况下满足清理要求。


结构:移动式圆筒清粮机由机架、行走装置、筛筒、进料机构、驱动装置、机壳、风机、风选构件及刹克龙组成。


机架:移动式圆筒清粮机的机架采用板材和槽钢角钢等材料焊接而成,圆筒结构设计合理、轻巧,有足够的刚度和强度,机体没有积粮、积灰的死角,便于清扫。


行走装置:我公司提供的移动式圆筒清粮机下方安装有4个行走轮、直径为Φ500实心轮胎。设有行走转向机构,便于库内移动或动力牵引移动,同时设有支撑杆座,保证作业时充分着地、稳定运行。


筛筒:移动式圆筒清粮机的内筛筒、外筛筒根据筛选物料不同可选择冷轧钢板冲孔或编织筛网,内、外筛筒在同一轴线以相同的角速度旋转。

移动式圆筒清粮机的内筛筒是清除粮食中的大杂,筛面内壁焊接有若干圈内螺旋面,来排除粮食中的大杂。

移动式圆筒清粮机的外筛筒是清理小杂的,外筛筒外设有毛刷清理装置,以保证筛孔的畅通。


进料机构:移动式圆筒清粮机配有一个足够容量的储料箱,来缓冲输送设备输送量的波动,储料斗下方设有溜管,使粮食均匀进入内筛筒。


驱动装置:移动式圆筒清粮机筛筒的驱动装置由电机和减速器组成,减速器采用摆线针轮减速器。减速器密封严,保证不漏油,驱动装置外加有安全的防护安全罩。


机 壳:移动式圆筒清粮机的机壳采用钢板焊接而成,具有足够的刚度和强度,而且有良好的密封性能;机壳上设有大杂、小杂、粮食三个出口,粮食出口的位置能便于把粮食送入移动带式输送机,大杂、小杂有便于清除存物的杂质箱,机壳上还设有检查孔。


风机、风选构件及刹克龙:移动式圆筒清粮机采用直联离心风机,通过风选构件来控制吸除轻杂,经刹克龙后,完成杂质与气流的分离。


使用与维护

使用维护

1.开机前准备

1.清粮机开机前应检查筛筒内有无积存的粮食颗粒及杂质,如有,应及时加以清除。


2.开机前应检查各联接部位,用手扳动传动机构的皮带,清粮机内不得有影响工艺效果和安全的异物,不得有松动和卡、碰、擦等异常声响,筛体运转灵活,不得有轴向位移。


3.先启动清粮机进行空载运行,这时筛筒的转向应与标牌的指向一致。



2.移动式圆筒清粮机的操作步骤

1.启动设备:先启动清粮机使用的风机,并要求在筛筒平稳的状态下空车启动,待运转正常后方可进料,流量应由小到大逐渐增加到正常负荷。切忌进料流量过大,以免冲击筛筒。


2.定期检查清粮机的清理效果(下脚料中所含原料不得超过2%,大杂中不得含有料粒),当发现下脚料及大杂中原料含量超标时,要查明超标原因,并及时处理。


3.关闭设备:停止清粮机前,应先停止给设备进料,待筛筒继续运转1~2分钟,机内的物料排尽后,方可停机。



3.移动式圆筒清粮机操作注意事项

1.该清粮机设备必须在空载的状态下启动,严禁超负荷运转。


2.在作业过程中,应注意观察清粮机的筛筒运转情况,如发现异常,应立即停机检查。


3.作业过程中,如遇停电或其它原因突然停机,在重新启动前,应先打开清粮机的观察门,检查并排除筛筒内积存物料,关闭设备的观察门。


4.筛筒、衬板、清理刷磨损至不能正常工作时,应立即进行更换。

定期用手触摸减速器的外壳,检查油温是否正常(正常工作情况下,油温不得超过70℃),从观察孔察看油位是否正常,如发现有异常声响或设备发生其它故障时,应立即停机检查,更换减速器的磨损件。
