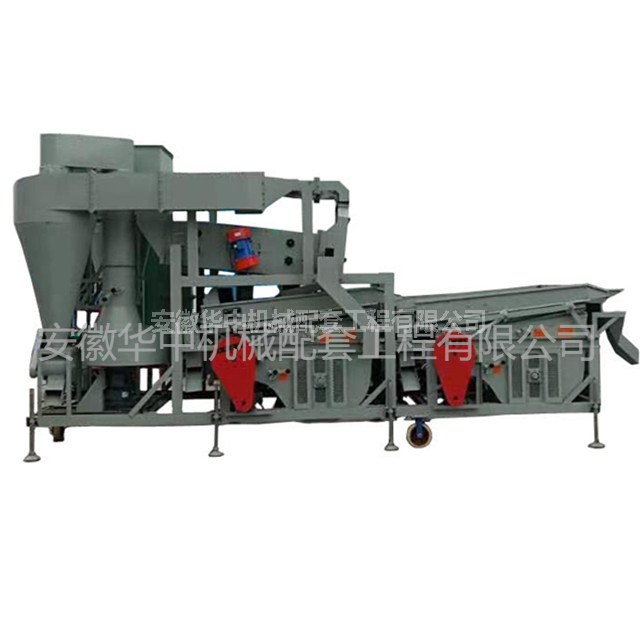

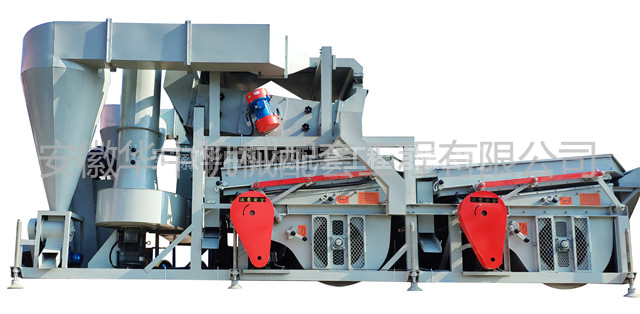

比重粮食筛选机

比重粮食筛选机(也叫比重筛)是安徽华中机械清粮机设备中粮食精选领域的王牌产品,该粮食筛选机自推出以来,以其强大的粮食精选性能迅速占领市场,广受客户好评。该比重粮食筛选机集振动分级筛、立式空气筛、旋风除尘系统、大面积比重台为一体,一次性去除种子或粮食中的虫蛀粒、霉变粒、粉尘、糠壳、秕籽、芽粒、秸秆等小杂、轻杂、大杂。
数量:
  • HZBZ
  • 皖华中机械

产品说明

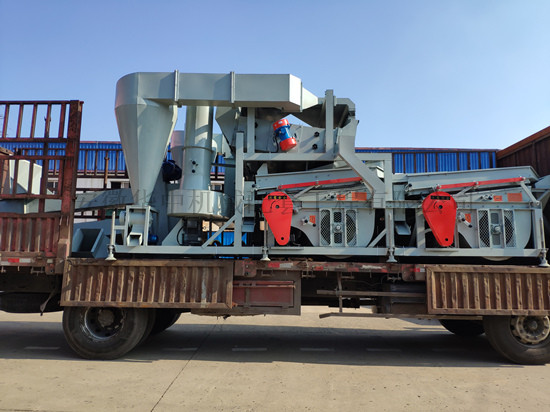

待运输的复式双比重粮食筛选机图片

待运输的复式双比重粮食筛选机图片


1. 比重粮食筛选机的工作原理


     利用被精选对象各个组成部分的物理机械性质的差异将霉变的粮食、瘪籽、杂物分离出来,再利用筛网孔眼的大小把谷物和杂物进行分选。


2. 比重粮食筛选机的产品用途

  比重粮食筛选机(也叫比重筛,比重机,比重粮食精选机)是安徽华中机械粮振动筛设备中粮食精选领域的王牌产品,该粮食筛选机自推出以来,以其强大的粮食精选性能迅速占领市场,广受客户好评。该比重粮食筛选机集振动分级筛、立式空气筛、旋风除尘系统、大面积比重台为一体,一次性去除种子或粮食(如小麦,玉米,大豆,水稻等)中的霉变粒、秸秆粉尘、糠壳、秕籽、芽粒、虫蛀粒等小杂、轻杂、大杂。从而可以有效的提高粮食的等级,在粮食销售时,卖出一个好价钱。


  安徽华中机械曾做过实验,未经比重筛选机筛选的小麦为三等小麦,使用比重粮食筛选机初清功能初清后为二等小麦,使用比重粮食筛选机精选后为一等小麦。


3.比重粮食筛选机每小时处理量


HZBZ-Ⅰ(单比重):20-40t/h


HZBZ-Ⅱ(双比重):20-50t/h


HZBZ-Ⅲ(复式双比重):20-50t/h


比重粮食筛选机的设备选型依据:


  在粮食霉变后粮食中霉变率含量达到20%或以上,用户想筛选可采用单比或双比重,第一个比重台可筛选出12%或14%的霉变粮,第二个比重台可筛选6一7%的霉变粮,如果粮食霉变率很大可再增加三比重筛或四比重筛来筛选粮食,三比重和四比重的型号可定制,每小时筛选量均为20-50t/h。



4. 比重粮食筛选机的主要结构


  比重粮食筛选机主要由筛选系统、风选系统和比重系统等组成。

  •   筛选系统:由自振动机构的箱体,内有两层筛片及筛框;

  •   风选系统:由上吸风道、下吸风道及风机组成;

  •   比重系统:由循环式拉杆支撑,以及鱼鳞式比重台构成;


5. 比重粮食筛选机的产品特点


(1)该比重粮食筛选机设备在用于加工种子、商品粮、杂粮、杂豆等用途时可替代高端比重精选机,同时使用时可以极大提高比重机的入机净度,降低比重机工作负荷,提高产量;


(2)比重粮食筛选机用于加工大豆、高粱小麦、水稻、玉米等商品粮时,每小时最高处理粮可达20-50吨,并可去除98%以上的较轻杂质,比如:秕籽、芽粒、虫蛀粒、霉变粒、黑粉病粒等;


(3)比重粮食筛选机的风选、比重选、筛选、分级整个精选流程一次完成,减少人工,节能降耗;


(4)该比重粮食筛选机采用免维护立式空气筛结构,同时配备旋风除尘器,工作过程中清洁环保, 无大量粉尘泄露到环境中;


(5)该比重粮食筛选机的上料方式可选择提升机、绞龙、皮带输送,操作灵活方便。



6. 技术参数


型号

参数

HZBZ-Ⅰ(单比重)

HZBZ-Ⅱ(双比重)

HZBZ-Ⅲ(复式双比重)

处理量

20-40t/h

20-50t/h

20-50t/h

风机动力

5.5+5.5(kW)

5.5+5.5+5.5(kW)

5.5+5.5+5.5(kW)

筛分

2.2+0.37+0.37(kW)

2.2+2.2+0.55+0.55(kW)

2.2+2.2+0.55+0.55(kW)

除杂

0.75kW

0.75kW

0.75kW

初清效率

除杂≥98%

除杂≥98%

除杂≥98%

外形尺寸

长×宽×高

3800×2900×3200(mm)

5800×2900×3200(mm)

6800×2600×3900(mm)

筛分尺寸

长×宽

1500×1800(mm)

1500×1800(mm)

1500×1800(mm)

比重尺寸

长×宽

1700×2140(mm)

1700×2140(mm)

1700×2140(mm)

整机重量

1820kg

2820kg

3620kg


安全技术要求

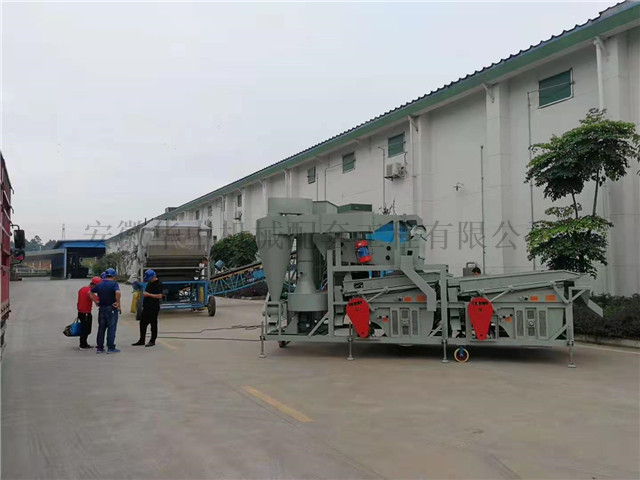

复式双比重粮食筛选机工作现场图片

复式双比重粮食筛选机工作现场图片

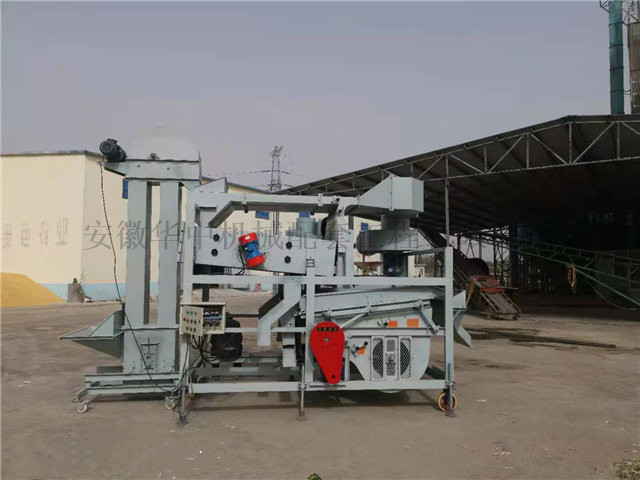

粮库中的单比重粮食筛选机图片

粮库中正在工作的单比重粮食筛选机图片

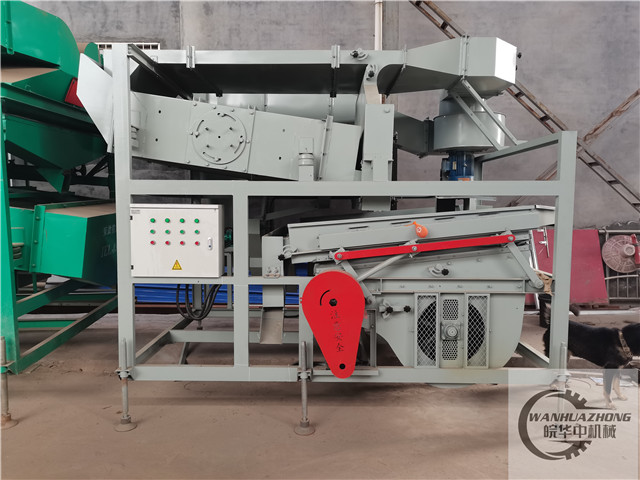

单比重粮食筛选机图片

单比重粮食筛选机图片

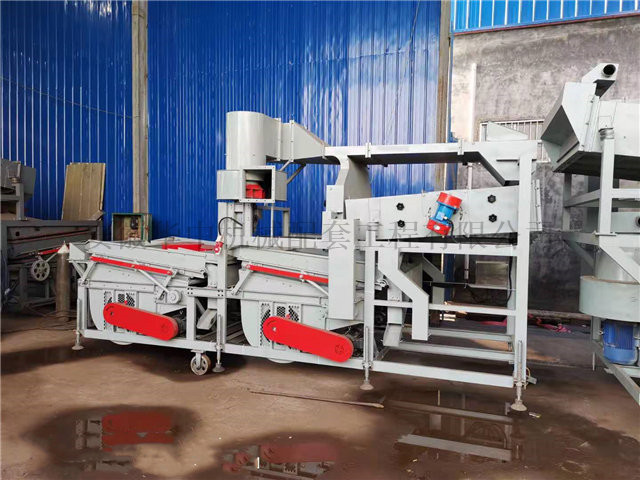

小粮仓中正在工作的双比重粮食筛选机图片

小粮仓中存放的双比重粮食筛选机图片


比重粮食筛选机靠电机驱动,使用电压 380V,采用皮带轮、三角带传动,因此在使用过程必须十分注意安全。


1. 比重粮食筛选机未掌握本机特性及安全操作要求的人员严禁操作。


2. 比重粮食筛选机的地面动力线采用电缆线,使用普通线时应无破损,符合绝缘要求,如果电缆线需在设备上空架设的话,应高于地面2.5米以上,机体接地良好,以防触电事故发生。


3. 作业前认真检查比重粮食筛选机,装好防护罩,空运转8~10分钟,发现问题时,应立即切断电源并及时进行修复解决。


4. 比重粮食筛选机作业时严禁将手伸进进料口及运动部件;操作者要认真负责,坚守岗位,一旦出现问题应及时排除。


5. 比重粮食筛选机作业期内,若在较长一些时间内不选种或中途停电时,一定要及时切断电源,以防意外事故的发生。


6. 比重粮食筛选机作业过程中,要换种清理或清除堵塞时,必须先切断电源,待比重粮食筛选机停稳后才能进行,以免夹伤手指。


7. 该清粮机设备在场上或近距离转移时,必须先切断电源,待机器停止作业后方可进行。


8. 在运输该清粮机设备时,要切断设备电源,并将设备清扫干净。


9. 严禁在该清粮机设备运转时紧固螺栓和加注润滑油。


10. 为确保用户安全,在机器的防护罩上面、配电箱的面板上设有安全标志,请操作者注意。机器工作时手伸入皮带内会产生事故,因此皮带在传动过程,不能将手伸入其内,同时皮带传动装置必须安装防护罩。在电器操作时不注意将会发生触电造成人身伤亡事故,因此在电器操作时必须注意安全,避免事故的发生。在安全标志出现丢失或不清楚的情况时必需及时再补换。

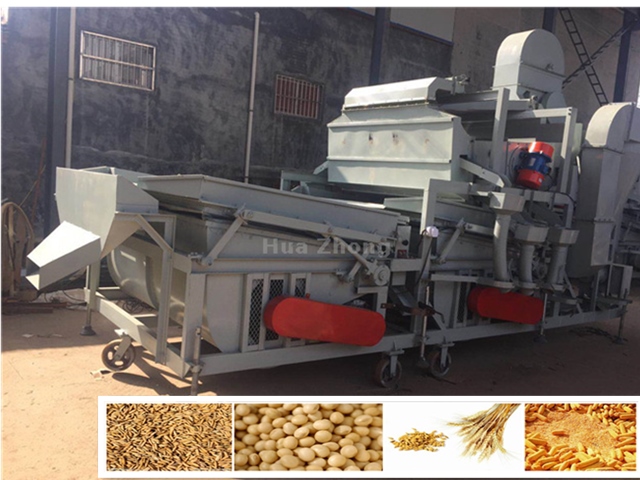

比重粮食筛选机图片

复式双比重粮食筛选机

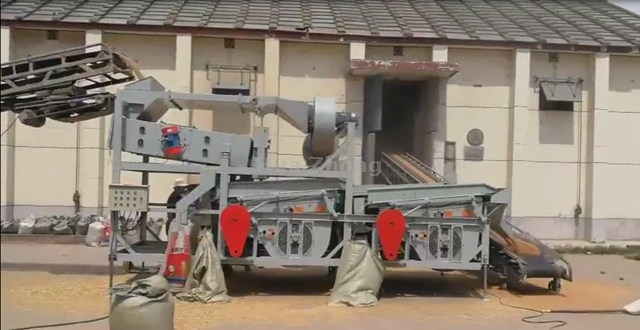

工作中的比重粮食筛选机

使用中的双比重粮食筛选机


操作步骤

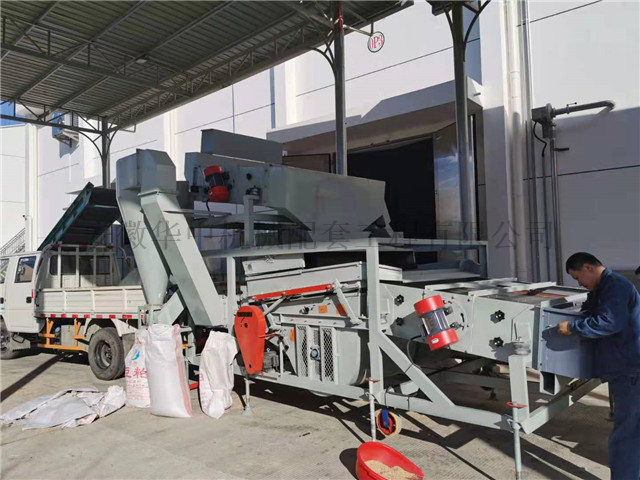

调试单比重筛选机加风选图片

单比重加分选粮食筛选机调试图片


1. 比重粮食筛选机开机前的准备工作


(1)场地处理:比重粮食筛选机放置的场地应有利于操作、保养、维护及灰尘的排放,其地面应平坦且坚实。


(2)比重粮食筛选机的摆放

a) 首先检查该比重机所用设备的螺栓有无松动一定要拧紧;

b) 将比重粮食筛选机和输送机放置在同一水平地面,再放下清理筛的支脚,调整螺杆将机架升起,使前轮和中部两轮卸载,并将机架纵横方向调平,否则如果出现横向的倾斜,会使筛面上的物料往一侧偏集,对选种的工效和质量会造成影响;具体提升机以及除尘系统的摆放可以现场环境而定。

c) 将集尘布袋装在风机排风管的末端并要扎牢固,注意严禁将布袋末端封口,否则会造成灰尘排不出,降低风机的能力。


(3)比重粮食筛选机的空运转

a) 接电源前,首先卸下比重机的各防护罩,用手搬动传动部位(注意安全);

b) 接外电源并闭合空气开关,严格按照安全技术要求操作保证安全;分别启动各电机按钮,按照使用与调整第4条要求,观察风机的旋转方向是否正确,若不正确再重新接线,达正确为止。然后将各防护罩安装上并固定牢靠。

c) 比重粮食筛选机设备需先空运转,空运转8~10分钟,无发现异常方可投料作业。



2.比重粮食筛选机的投料作业


(1)比重粮食筛选机开机顺序:首先启动风箱驱动电机、再启动振动电机、启动比重台驱动电机,最后启动风机电机,一切运转正常可开始投料并观察加工效果。


(2)该振动筛设备精细清选效果符合要求,方可连续作业:精细清选效果不符合要求时,可按照使用与调整第5条的要求对穗轴进行调整,按使用与调整第6条的要求对风量进行调整。一切调整正常后可连续作业,比重粮食筛选机工作过程中,操作人员不得离开工作现场。


(3)作业过程注意事项:发现比重粮食筛选机运转异常或粮食精选效果差,必须立即停机进行检查并调试;如果出现突发事故,应立即按急停按钮,查清原因并排除故障,一切正常后方可再连续作业。


(4)比重粮食筛选机停机顺序:停止比重台驱动电机和振动电机;待内料完全落到筛片上后,确无排出物时,再关闭风箱电机,同时关闭风机电机。断开空气开关,并切断外接电源。


(5)品种更换作业:需更换筛片,其方法按使用与调整第7条的筛片更换方法进行。


(6)比重粮食筛选机设备停用:按维修与保养的各条要求,认真的对清选机、提升机进行维修与保养。



比重粮食筛选机的使用与调整


1. 比重粮食筛选机作业时停放地点要平坦、坚实合理,并规划种子运卸路线, 留有足够操作、保养、维修位置。同时因作业时灰尘较多,故比重粮食筛选机停放位置应考虑排尘方便,室内作业时排风管道必须引向室外。在室外作业时,应找避风处停放,注意将机器出风口顺风向放置、减少风力对清选效果的影响,风速大于三级时,应考虑安装防风屏障。


2. 在比重粮食筛选机的风机出风口处安装有出风口弯头,上安装有排风管。为保障作业间的环境卫生,配专用集尘布袋一条,接在排风管末端,注意严禁将布袋封口,如果在室内作业时其布袋出口必须引出室外。


3. 比重粮食筛选机进入工作场地,使用时一定要放下支脚,用螺杆将机架升起, 使前轮和中部两轮卸载。机架纵横方向应调平。横向的倾斜会使筛面物料偏集一侧,对选种的工效和质量影响更大。


4. 比重粮食筛选机的空运转试验:该比重机设备在工作场地固牢后,看风箱运转方向是否正确,如风箱皮带轮顺时针方向运转即为正确运转方向,风机旋转方向见风机上的出厂标志,筛箱驱动电机无运转方向规定。


5. 比重粮食筛选机的穗轴排出的调整:穗轴排出口内有一套穗轴排出抑制装置,它由压板、转轴,调节旋钮组成。调整旋钮在转轴上的位置就可以抑制穗轴的排出,通过调节控制玉米穗在脱粒室内的滞留时间,以利提高脱净率。


6. 比重粮食筛选机风道风量的调整:挡风门和卸风门各有风量调节活门,可通过转动活门来调节风量的大小。风量的大小以种子本身的配重成比例。


7. 比重粮食筛选机筛片的更换:当脱粒清选的种子更换时,需更换筛片。更换筛片时,先将固定筛框的挡板拧紧螺栓松开,抽出筛框,即可换所需筛片,然后把螺栓固定牢并装上即可。

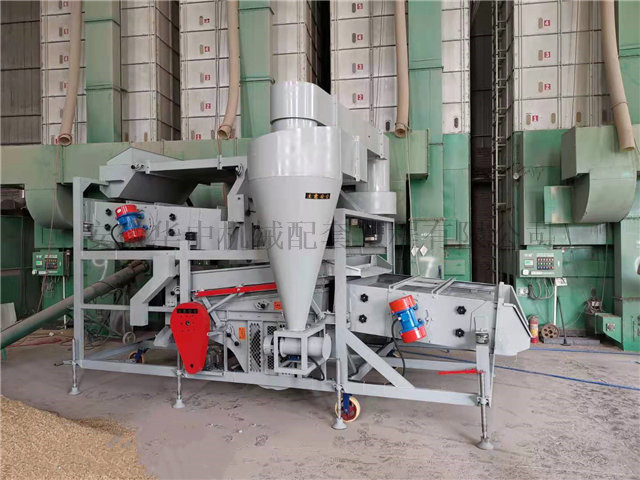

单比重加分选粮食筛选机工作场景图片

单比重加分选粮食筛选机工作场景

维修与保养

1. 比重粮食筛选机的所有轴承处,在工作一个季节后,应加一次润滑油脂;


2. 比重粮食筛选机的筛片如果长时间不用时,应从筛箱中取出,妥善保管;


3. 一个工作季节结束后,或更换品种时,应将比重粮食筛选机中余料,籽粒清除干净,避免混种;


4. 比重粮食筛选机进行大修时,需请有一定技术水平的专业人员作指导;


5. 定期(6个月)对该比重机的润滑部位加注润滑脂或润滑油;


6. 比重粮食筛选机使用中应保持机器清洁,经常清理表面的浮尘,定期检查是否有磨损、扯断、裂纹、弯曲等不正常现象,如发现不正常应更换或修理;


7. 该比重机使用中每季度检修一次,每年大修一次;


8. 该比重机不使用时置于通风干燥处。
