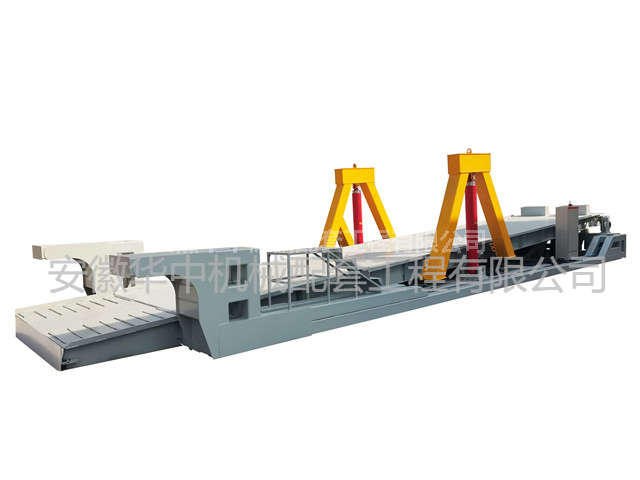

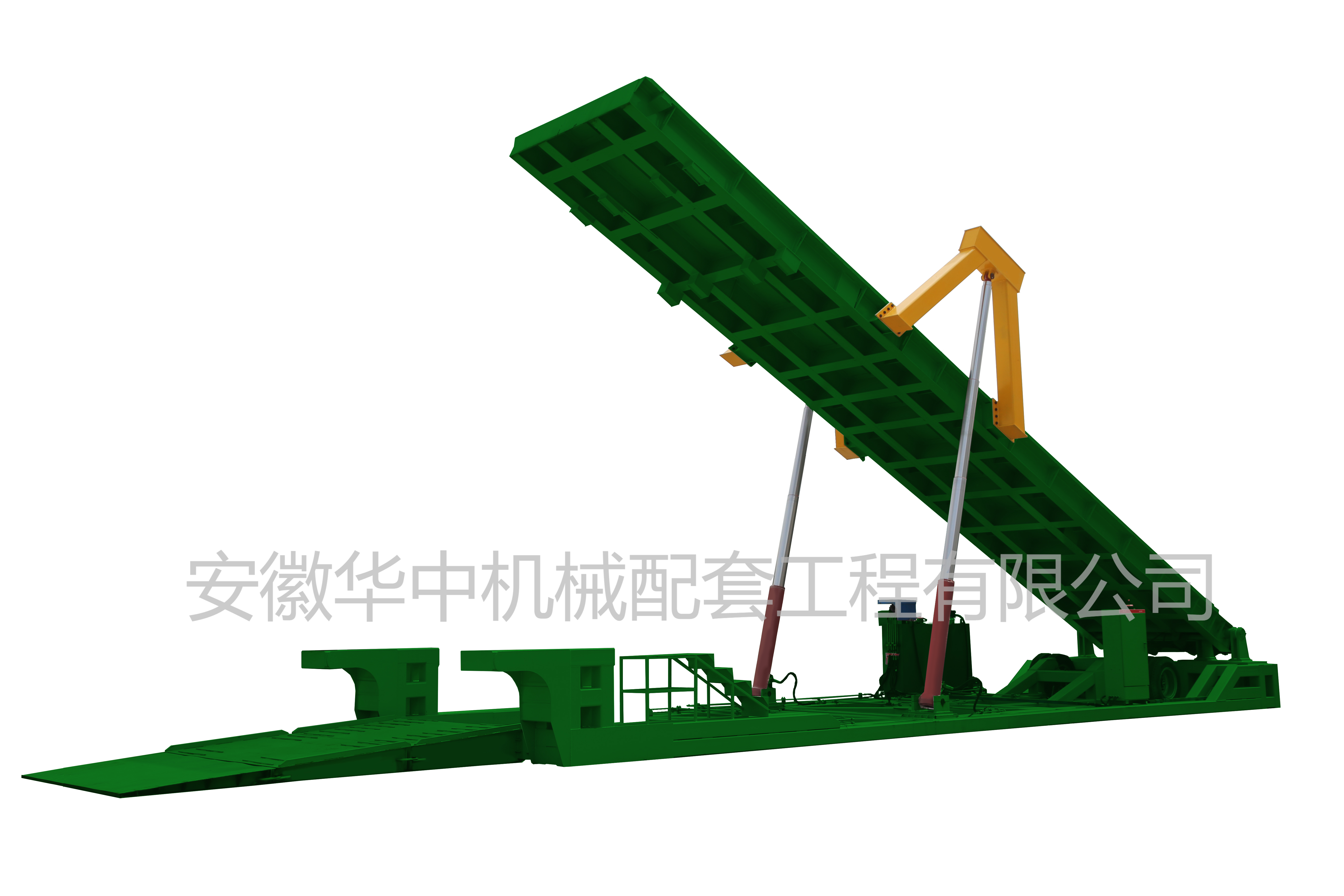

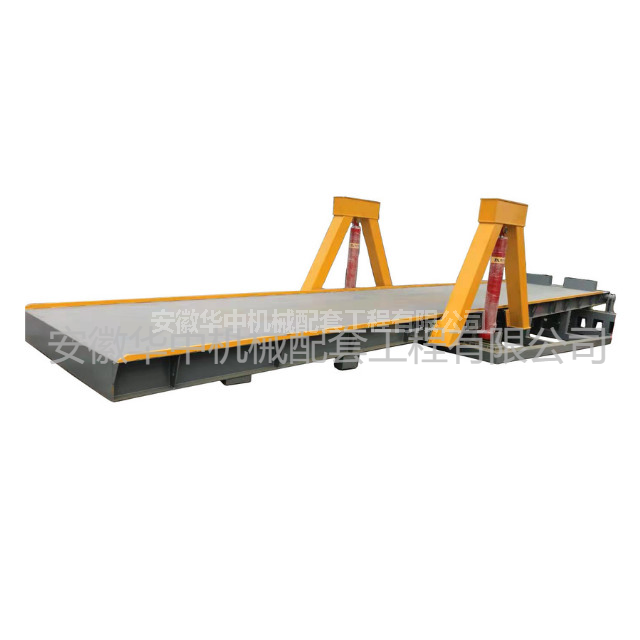

液压翻板卸车机

液压翻板卸车机(后卸机)是安徽华中机械配套工程有限公司液压卸车机设备中的成熟产品,作为国内液压卸车机专业供货商,安徽华中机械在液压卸车机领域探索多年,针对粮食仓储行业中客户对移动式液压卸车机的需求,投入了大量资金进行研发,产品推出后受到了广大新老客户的认可,产品质量通过了市场的检验。 液压翻板卸车机是对散装物料且无自卸能力的汽车进行自动卸料的一种装置,是一种将半挂式载重汽车后翻而达到自动卸下散料的一种卸车装置。由于该液压卸车机的承载平台大,举升能力强,可以满足所有散装颗粒物料车辆的卸车需求。广泛用于粮食、饲料、薯类、木片、煤炭、矿石、水泥熟料等散装物料的汽车自动卸载。该卸车机设备具有生产效率高、节省人工卸车成本、环保等特点。
状态:
数量:
液压翻板卸车机
液压翻板卸车机
液压翻板卸车机
液压翻板卸车机
液压翻板卸车机
液压翻板卸车机
  • HZHPT

  • 皖华中机械

产品概述

液压翻板卸车机介绍液压翻板卸车机(后卸机)是安徽华中机械配套工程有限公司液压卸车机设备中的成熟产品,作为国内液压卸车机专业供货商,安徽华中机械在液压卸车机领域探索多年,针对粮食仓储行业中客户对移动式液压卸粮机的需求,投入了大量资金进行研发,产品推出后受到了广大新老客户的认可,产品质量通过了市场的检验。


液压翻板卸车机用途和适用范围液压翻板卸车机是一种通过将半挂式载重汽车进行后翻从而使汽车能够自动卸下散料的一种卸车装置,通过该卸车装置可以使无自卸能力的散粮运输汽车能够快速自动卸料。由于该液压卸车机的承载平台大,举升能力强,可以满足所有散装颗粒物料车辆的卸车需求。广泛用于粮食、饲料、薯类、木片、煤炭、矿石、水泥熟料等散装物料的汽车自动卸载。该卸车机设备具有生产效率高、节省人工卸车成本、环保等特点。


液压翻板卸车机卸车时间: 卸载一个满载35-40吨的半挂车小于8分钟


液压翻板卸车机特点使用液压翻板卸车机后,只需一人遥控操作,劳动强度大幅降低,节省人工成本。卸车速度快,吨位大,卸车效率大幅提升。该液压卸车机设备配置有流量控制的料斗,使得卸车效率提高更加显著。液压翻板卸车机环保、节能、卸车区域集中,便于配套除尘设备,达到环保要求。


液压翻板卸车机规格本液压翻板卸车机拥有固定式和移动式两种规格,根据用户需求选择不同方式,

1,固定式液压卸车机也改变了以往地坑式的操作方式,采用底盘式方案,可以直接在水平地面安装作业。

2,移动式液压卸车机则只需要通过3t叉车或小型牵引车牵引至目标工作区域进行工作。

客户可以根据自身实际的需要进行选择订购,欢迎来电咨询或者通过网站上的在线联系方式联系安徽华中机械。

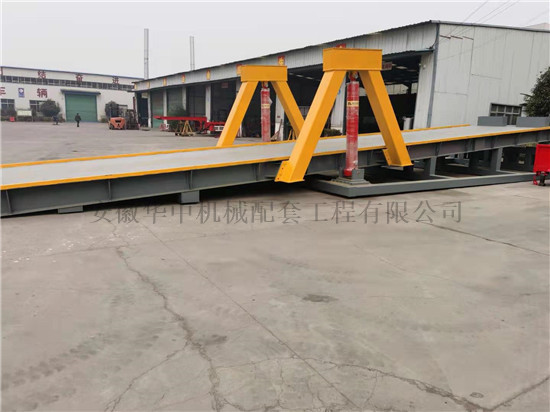

固定式液压翻板卸车机放置平视图片

固定式液压翻板卸车机放置平视图片

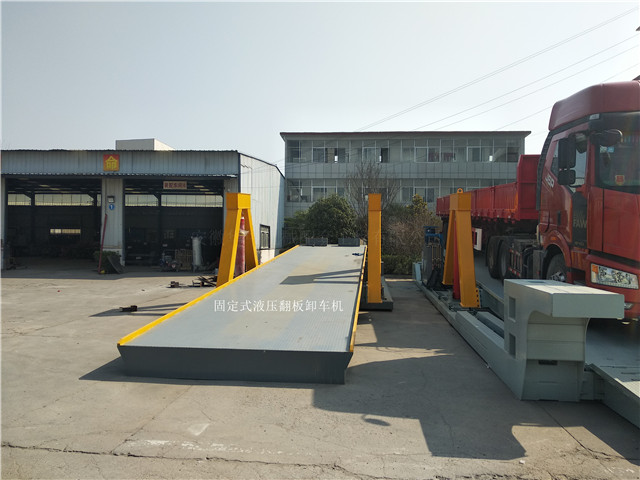

固定式液压翻板卸车机正视图

固定式液压翻板卸车机正视图

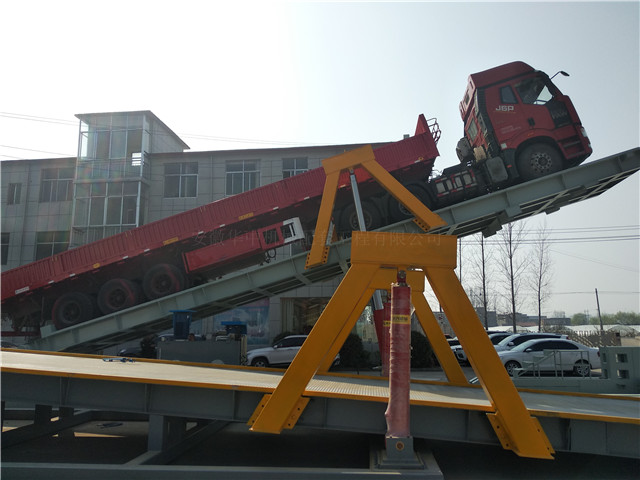

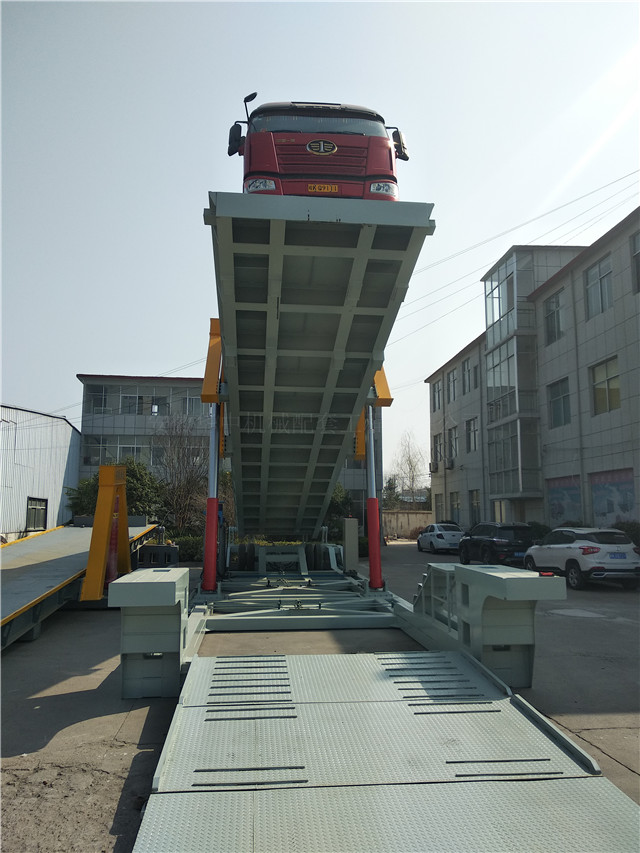

移动式液压翻板卸车机

移动式液压翻板卸车机正视图


移动式液压翻板卸车机

移动式液压翻板卸车机正视图

主要技术参数

产品名称:液压翻板卸车机型号:HZHPT
翻板方式:后翻平台尺寸:18m×3m(可根据用户要求定制)
举重重量:100吨卸车角度:35°
卸车时间:

≤8min

整机功率:22kW
控制方式:外接电源、遥控卸车移动方式:

设备有自动行走和转向机构,外接动力电源,可实现遥控操作行走

行车方向:可前进行驶爬坡进入平台,也可以倒车进入平台安全装置:

两轴角度控制,液压系统超压保压及应急卸荷装置

保修服务:视频技术支持,在线支持,人工服务售后服务:视频技术支持,在线支持,人工服务
材料特性:坚固,耐磨生产地:中国安徽
认证:ISO14001,ISO45001,ISO9001适用行业:粮库,港口码头,饲料厂,化肥厂,粮食加工厂
保修期:1年内保修,易损件3个月内免费更换



产品特点

1. 液压翻板卸车机的翻板平台和挡轮器采用三维CAD设计,平台采用有限元分析,设计强度、刚度高,起升过程中不会变形,保证了设备在长期高负荷使用下的安全性;卸车机的主梁采用H型钢,该型钢具有强度高、截面大的特点;卸车平台的面板采用花纹钢板;设备表面采用整体喷砂处理,使用高性能防腐油漆喷涂,油漆附着力强、防腐、防锈效果好。


2. 在一定范围内,液压翻板卸车机的卸车角度可以进行任意设定和调节;卸车机配备有多组挡轮器,可卸载任何型号的汽车,比如前四后八,半挂,高栏等;液压系统处于地面之上,便于安装和维护保养。

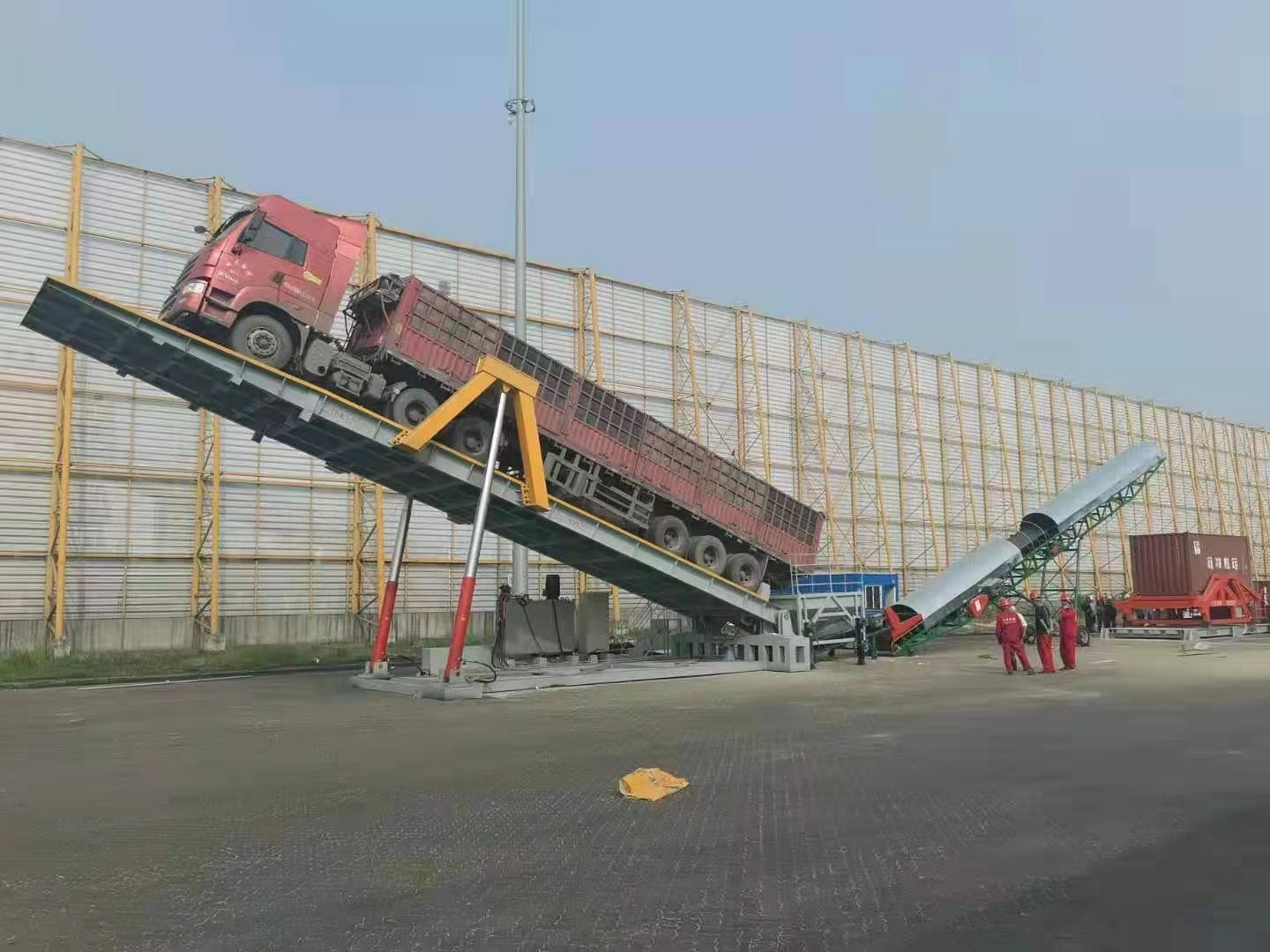

港口上的固定式液压翻板卸车机

安徽华中机械固定式液压翻板卸车机

安装在港口上的安徽华中机械固定式液压翻板卸车机

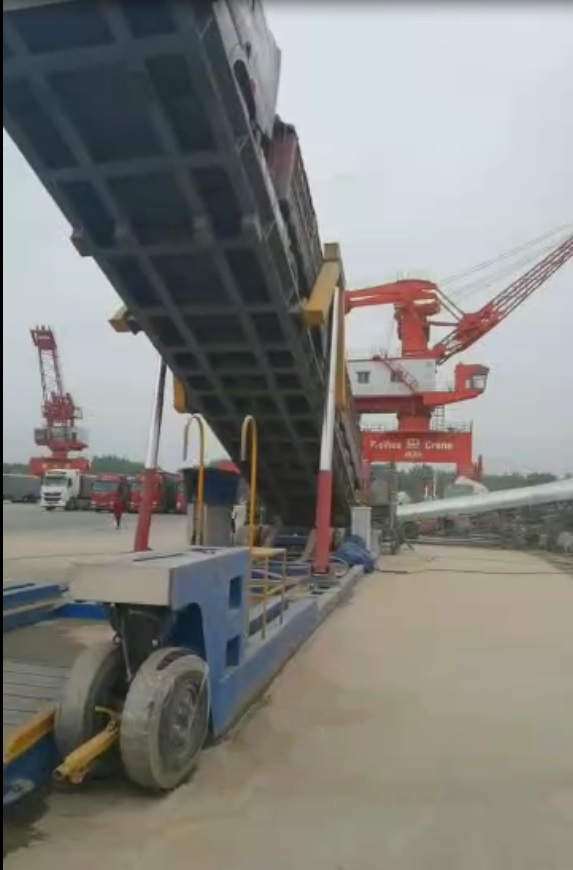

码头上的移动式液压翻板卸车机

码头上的移动式液压翻板卸车机

更多液压翻板卸车机卸载煤焦,木片,薯类解决方案请参看液压翻板卸车机汽车卸车方案


3. 在液压翻板卸车机的卸车平台的两侧后部和平台的后部加装有防尘导料组件,能够防止物料和粉尘落入基坑,并引导物料进入接料坑。


4. 该液压卸车机设备的起升液压缸采用双侧支撑设计,便于安装和维护保养。同时该液压卸车机设备采用比例同步控制技术,保证两条液压缸能够在高精度条件下同步运行,从而保证卸车平台保持水平,汽车不易倾斜;采用负载敏感技术、恒压变量技术,减少液压系统的发热量,降低了能耗和系统噪音,有效改善了工作环境。


5. 液压翻板卸车机的液压控制系统由国内专业的液压技术人员设计,并添加了自动加热功能,让卸车机能够在北方冬季严寒地区正常使用;液压翻板卸车机采用大容积吸回油分离结构油箱,减少了液压油循环次数,保证了液压系统长期稳定可靠运行;


6. 整个液压翻板卸车机的系统布局合理,性能可靠,设计和制造设备中,大量使用国内外先进的液压控制技术,使本设备适应在高低温、粉尘大等恶劣环境下使用;


7. 液压翻板卸车机的电气系统均采用国内外知名品牌元器件。

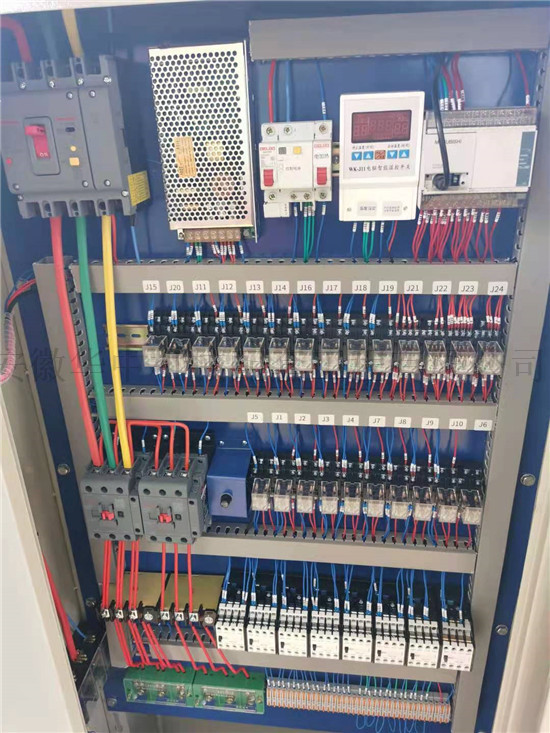

液压翻板卸车机电气控制箱走线图片

液压翻板卸车机电气控制箱走线图片


液压翻板卸车机的结构组成

液压翻板卸车机由机械部分、液压系统及电气控制系统组成,其中机械部分主要是指钢结构平台,液压系统主要液压阀件采用进口产品,电气控制系统采用PLC智能设计,具有远程故障诊断和维护功能。

1.液压翻板卸车机的液压板两侧为H型钢主梁,中间为双层交错钢梁结构,保证翻板平台结构强度;


2.液压翻板卸车机的液压翻板平台进行整体抛丸、喷砂、涂装处理,提高防腐性能;


3.液压翻板卸车机的液压翻板平台表面铺设花纹耐磨钢板,有效防止车辆打滑;


4.液压翻板卸车机的液压缸采用多级伸缩结构,既保证了顶升力量,又提高了平台升降的稳定性和设备运行的安全可靠性;


5.该液压卸车机设备的控制系统具有动作互锁功能、手动下降及安全联锁功能,避免发生安全事故;


6.液压翻板卸车机的电气控制系统采用进口PLC控制,保证系统可靠性;


7.该液压卸车机设备使用电气控制柜或控制器进行设备操作;

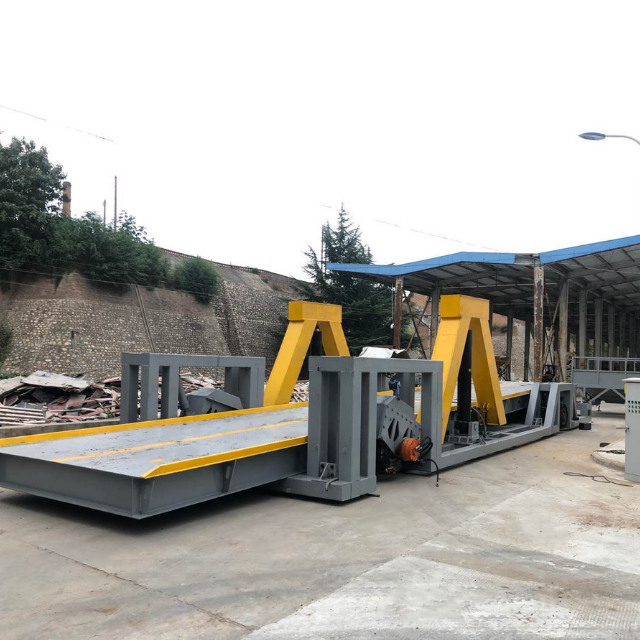

液压翻板卸车机图片

车站中使用的移动式液压翻板卸车机

功能介绍

液压翻板卸车机的卸车功能

将该液压翻板卸车机的卸车平台移动至平整地面,并保证液压翻板卸车机的承重架体充分落地,然后将液压翻板卸车机的料斗、两端引桥挂接在卸车平台两端,此时即完成平台定位。

  当车辆驶上液压翻板卸车机的卸车平台后,升降挡轮装置至位置传感器生效后,车辆开始倒车使车尾轮靠紧挡轮装置,即可以开启车门进行卸车。当车门完全打开,粮食自流结束时,即可以启动翻板,将车辆缓缓举升,直至粮食完全卸完,操作平台下降。此全过程由遥控器操作完成。

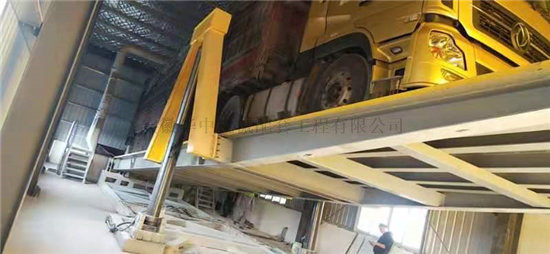

液压翻板卸车机工作图片

液压翻板卸车机工作图片


液压翻板卸车机的行走功能

当需要移动卸车平台时,首先将液压翻板卸车机的两端引桥脱离,然后将承载轮升起,使平台离开地面,完全由驱动轮和转向轮支撑。操作遥控器前进或左右,即可以将液压翻板卸车机平台移动到理想位置。此全过程由遥控器操作完成。

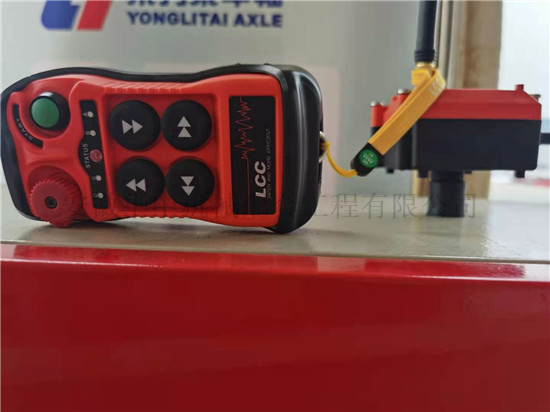

液压翻板卸车机遥控控制器

液压翻板卸车机遥控控制器



液压翻板卸车机的功能特色

1. 避免倒车:本液压翻板后卸机平台两端均设计有供车辆爬坡和下坡的引桥,保证车辆可以正常前进方式经过料斗后,驶入平台,完成卸车后,开启车辆从另一端下坡。这种设计方式,既避免了车辆倒车的困难,又可以让重载车辆依次排队卸车。


2. 行走系统:液压翻板卸车机系统自带的行走及转向功能,采用飞机起落架形式,平台承载时,收起行走轮,平台空载移动时,行走轮承载平台。


3. 安全保障:液压翻板卸车机配置进口两轴角度控制传感器,精确控制翻板角度和侧向角度误差,确保翻板安全作业。液压系统压力传感器、防爆阀、液压锁、调速阀的合理设计,保障翻板平稳安全运行。


液压翻板卸车机使用流程


1. 移动式液压翻板卸车机需先使用3t叉车或小型牵引车牵引液压翻板卸车机至合适的地点;固定式液压翻板卸车机则不用;

2. 操作人员操作遥控器,将液压翻板卸车机的前后轮收起,使整体车架平稳落地;

3. 使用单位的工作人员将移动式接粮料斗、输粮皮带、粮食清理设备等安装到位并接通电源;

4. 拆除液压翻板卸车机的转向装置和牵引装置,安装引桥;

5. 司机驾驶载粮汽车,倒车将车辆倒驶上液压翻板卸车机的翻板,升挡轮器,翻板起升到水平位置,倒车到位,熄火、拉下手刹、下车并打开车厢后门;

6. 操作人员操作遥控器将液压翻板卸车机的翻板升起,车上的粮食流入接粮料斗,通过输送机进入粮食清理设备,再通过输送机进入粮仓。翻板的起升角度可以不断进行调整,直到将汽车上的所有粮食完全卸净;

7. 液压翻板卸车机完成卸粮后使用遥控器将液压翻板卸车机的平台放下,汽车驶下翻板。

注意:输粮皮带的能力和粮食清理设备的能力,直接影响液压翻板卸车机的卸车速度。

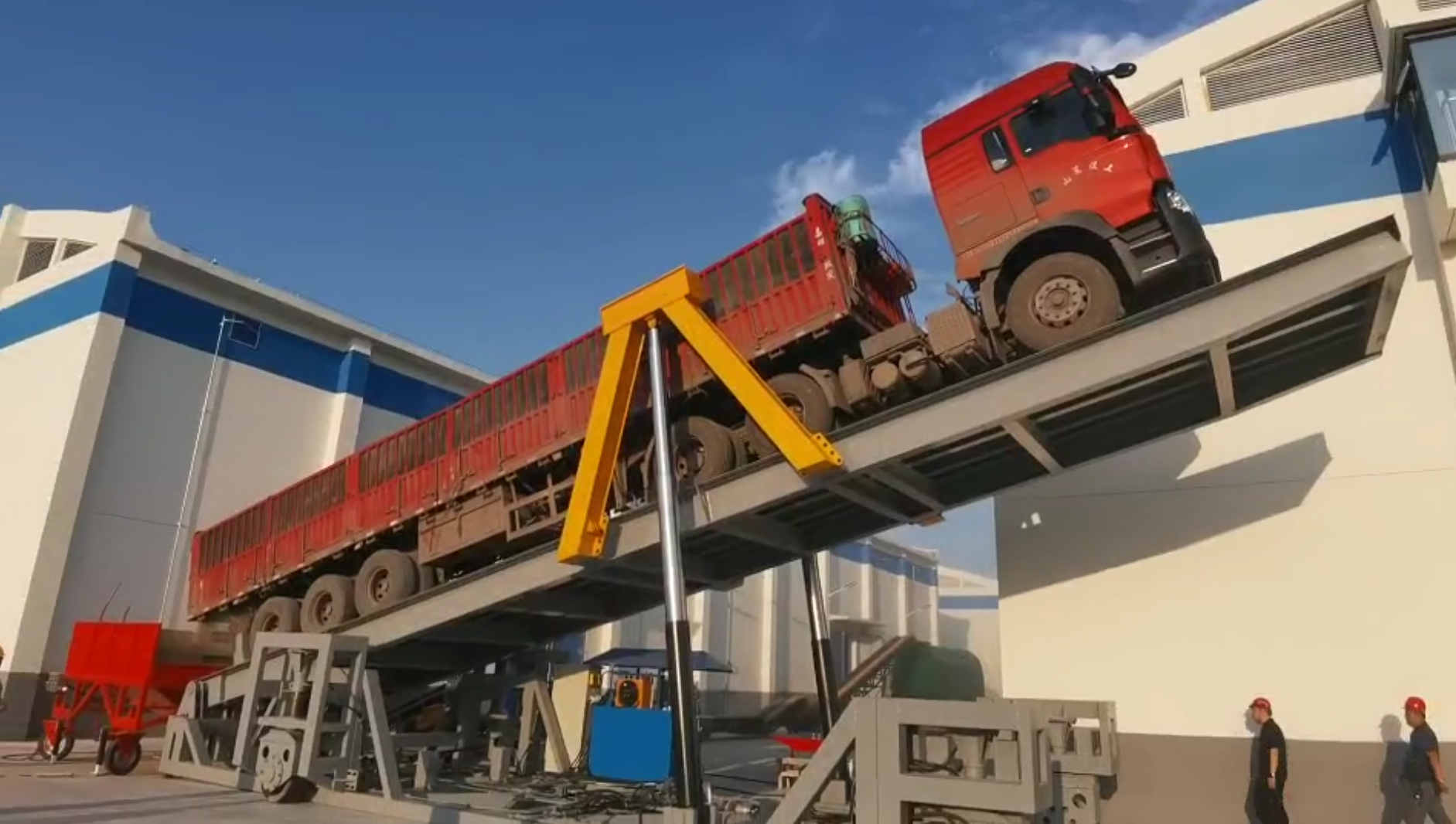

粮库中的移动式液压翻板卸车机

粮库中的移动式液压翻板卸车机

安全保证措施

1. 液压翻板卸车机的液压控制系统方面设计了应急手动回落功能,当系统意外断电时,液压翻板系统会停止工作,停留在当前状态。采用手动回落功能,液压翻板会缓慢的下降到初始位置,保证了人员、设备、车辆的安全。


2. 液压翻板卸车机的油缸底部采用防爆阀,防止油管爆裂造成事故。


3. 液压翻板卸车机的电控系统中,设计了让挡轮机构的动作和翻板的升降动作实行动作互锁,两种不能同时进行,防止了操作人员进行误操作,杜绝了安全事故。


4. PLC控制举升缸在超过偏差值时能够自动停止,并且在室外设置声光报警装置,以提醒操作人员及时处理,避免发生事故。


5. 该液压卸车机设备的后卸平台设有特殊安全锁链,防止车辆意外下滑。


6. 紧急情况时,液压翻板卸车机的液压系统能停止运行并自动发出警报,在断电或液压管破裂的情况下,设备的液压系统能自动自锁。


液压翻板卸车机的具体产品报价,产品资料索取请致电15755812626
