固定式扦样机的工作原理详细介绍

作者: 安徽华中机械     发布时间: 2021-05-11      来源: 安徽华中机械官网

询价

安徽华中机械旗下销售的固定式扦样机的工作原理,平时,有很多客户朋友对安徽华中机械附属的扦样机的工作原理非常的关注,为满足客户朋友们的需求,今天小编在这里为大家介绍一下安徽华中机械旗下销售的固定式扦样机的工作原理。


一,固定式扦样机的工作原理介绍


(一),固定式扦样机图片型号介绍:

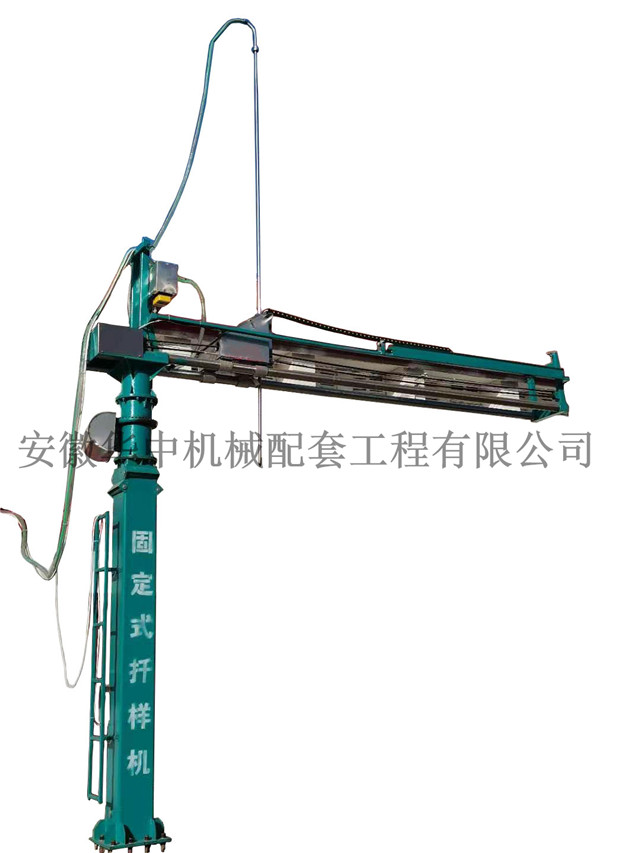

新固定式扦样机图片

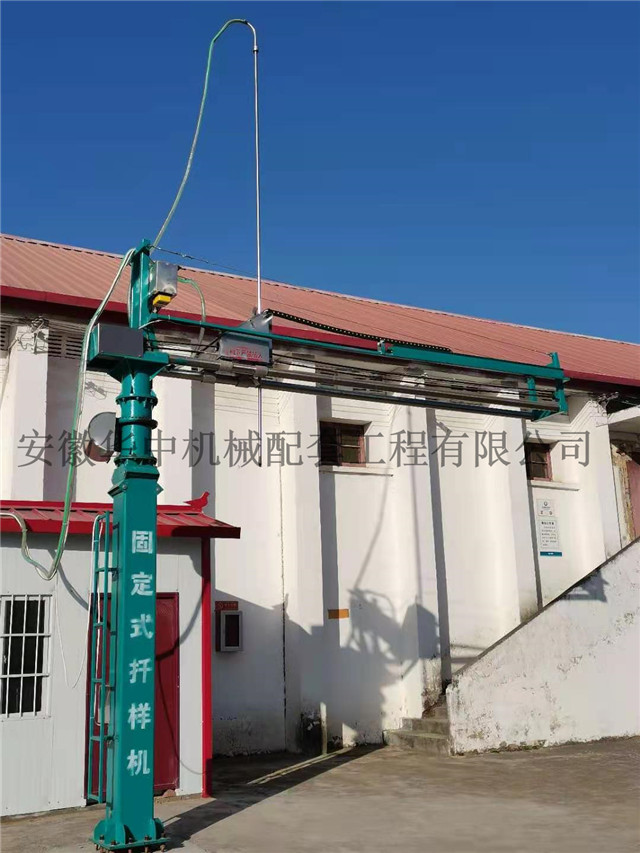

固定式扦样机图片

固定式扦样机图片

固定式扦样机图片

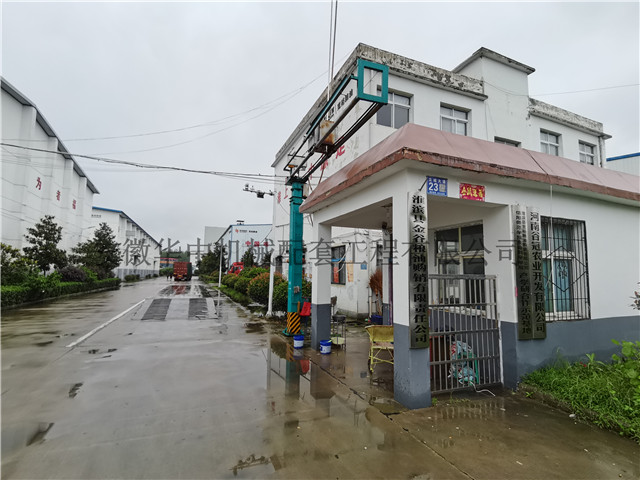

固定式扦样机位置图片 固定式扦样机放置位置图片

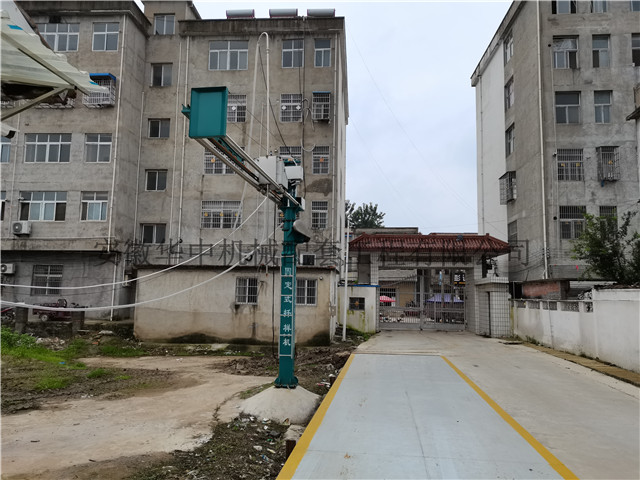

固定式扦样机放置位置图片 固定式扦样机放置位置图片



安徽华中机械旗下固定式扦样机的型号为:HZ-G,

固定式粮食扦样机的用途:该型扦样机主要用于对车载包装粮食,散粮无盖运输车中的粮食进行扦样检测,可扦样的粮食品种包括小麦,稻谷,大米,玉米,大豆,油菜籽,高梁等颗粒状原粮。在实际使用中,固定式扦样机多被放置在使用单位的入口处。

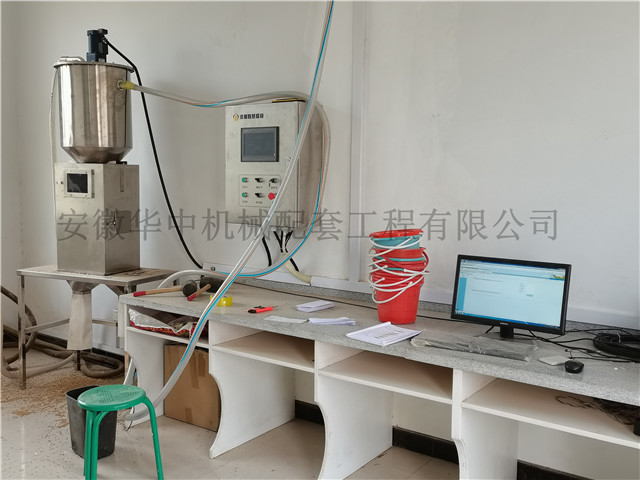

固定式扦样机控制室内部图片

固定式扦样机控制室内部图片


(二),固定式扦样机的结构组成

固定式扦样机由两部分组成:扦样机机械装置电子控制系统


1.固定式扦样机的机械装置

固定式扦样机的机械装置主要旋转臂和立柱两部分组成,能实现三个坐标方向上的运动。扦样小车在前后方向上的移动,旋转臂的旋转以及扦样杆的上下移动都由电机动力来实现。


2.电子控制系统

固定式粮食扦样机的电子控制系统由扦样机的电机控制线路和控制按钮组成。

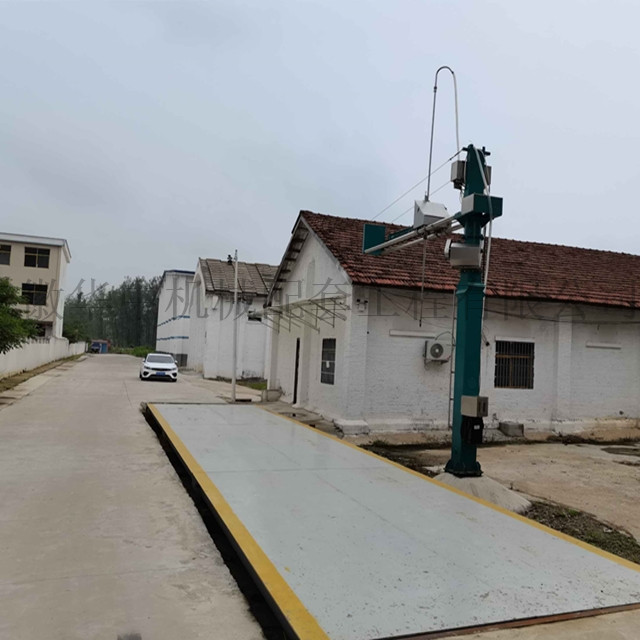

固定扦样机粮库摆放位置图片

固定扦样机粮库摆放位置图片


(三),固定式扦样机的工作原理


1.固定式扦样机的旋转臂的旋转工作,首先由扦样机的旋转电机带动螺旋锥形齿轮,然后由螺旋锥形齿轮联动从而带动转向立柱旋转,从而最终驱动旋转臂进行转动。

2.固定式扦样机扦样小车的前后方向上的移动,是由旋转臂上的扦样小车的移动电机通过链条驱动扦样小车进行前后方向上的移动。

3.固定式扦样机扦样杆的上下方向上的移动,是由旋转臂上的扦样杆的升降马达驱动扦样杆的驱动盘,使扦样杆进行上下方向上的移动。

4.固定式扦样机的扦样过程:当扦样机的扦样点确定后,首先吸粮风机启动,再启动扦样杆的升降电机,之后操作人员点击扦样杆下降按钮。当扦样杆插入粮食后,吸粮器增加扦样杆和吸粮管形成一定的负压,这时粮食从扦样杆上的扦样孔进入,然后通过吸粮管进入吸粮器内,此时完成了一次扦样作业。



二,安徽华中机械固定式扦样机的具体型号和性能参数见下表


产品类型 产品序号  产品名称 产品型号  功率 扦一车所需时间
扦样机设备 1 固定式扦样机 HZ-G

旋转电机:0.55kW

扦样小车移动电机:0.75kW

扦样杆升降电机:0.75kW

主柱升降液压电机:3kW

吸粮器电机: 3kW

5-10分钟
