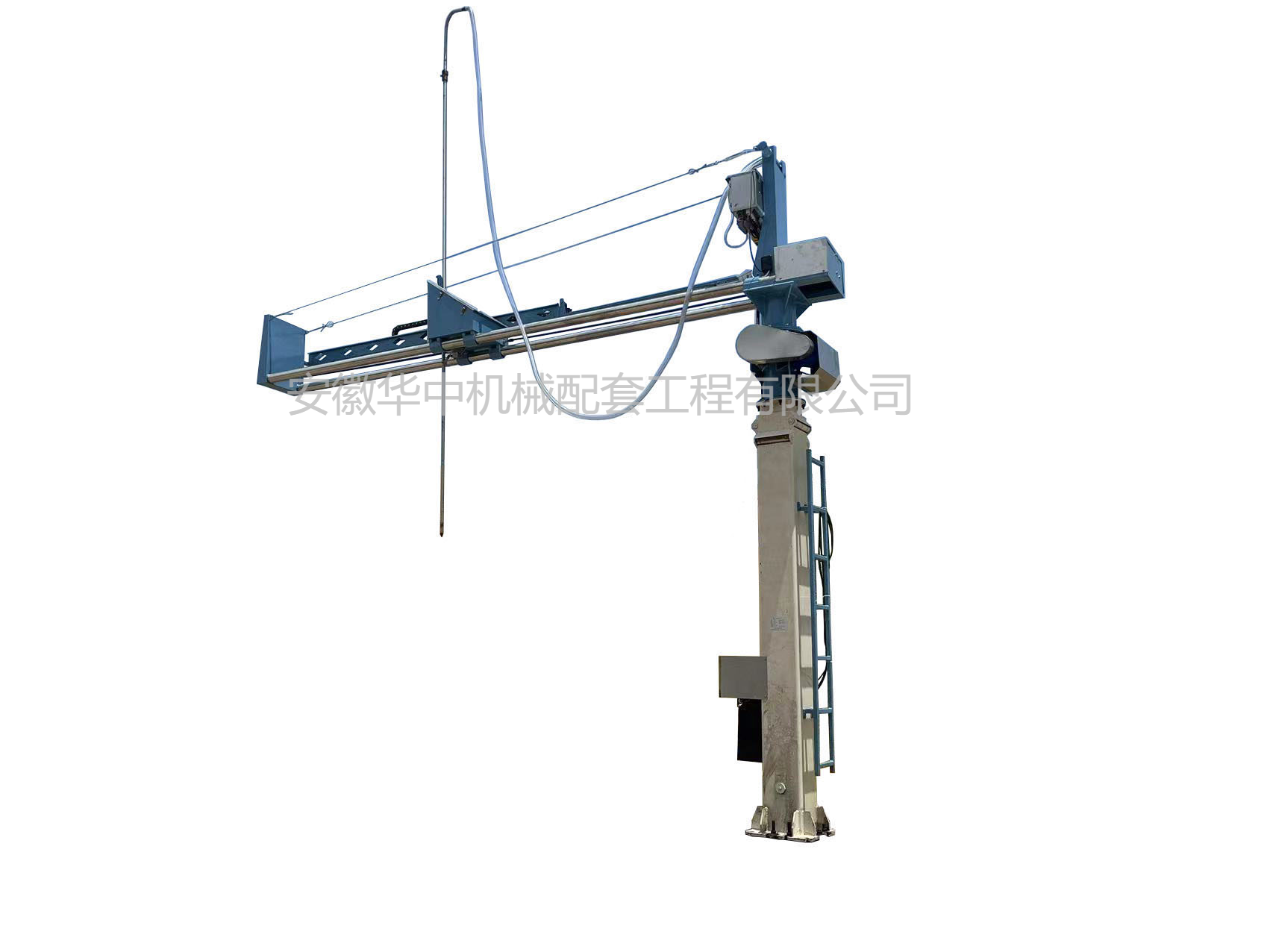

固定式粮食扦样机

固定式粮食扦样机(客户们也叫其固定式扦样机)是安徽华中机械扦样机设备系列中的成熟产品,畅销国内多年,技术成熟,使用范围广。主要用于对车载包装粮食、散粮无盖运输车中装载的粮食进行自动扦样。可检测的粮食品种包括小麦、稻谷、大米、玉米、大豆、油菜籽、高梁等颗粒状原粮。该该扦样机可沿Z轴自动旋转,以及沿X轴自动移动,是车载粮食抽样检测的关键设备。该扦样机设备的刚性好,自动化程度高,可以一键启动、自动扦样、自动识别车辆、自动分样。使用调节和维修方便,性能稳定、可靠,单人即可操作,减少劳动力。产品外观,颜色和性能均可定制。
数量:
  • HZ-G
  • 皖华中机械

产品描述

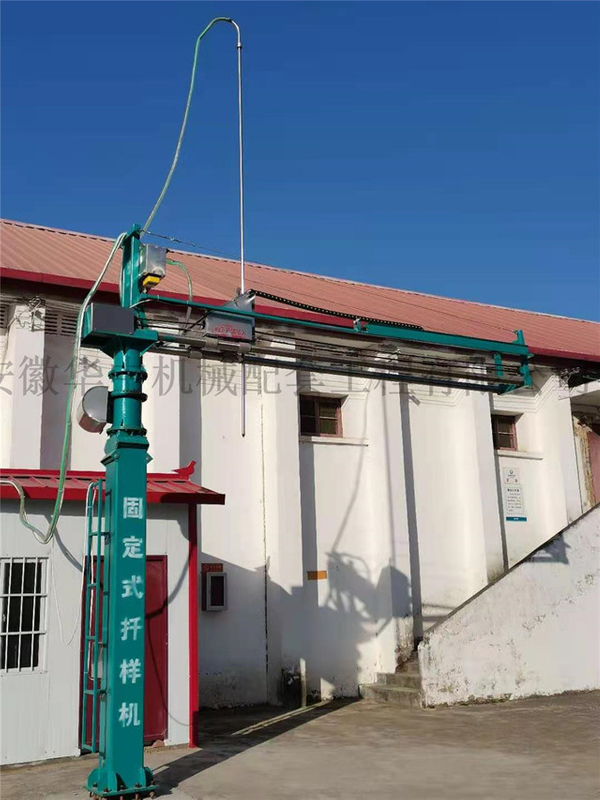

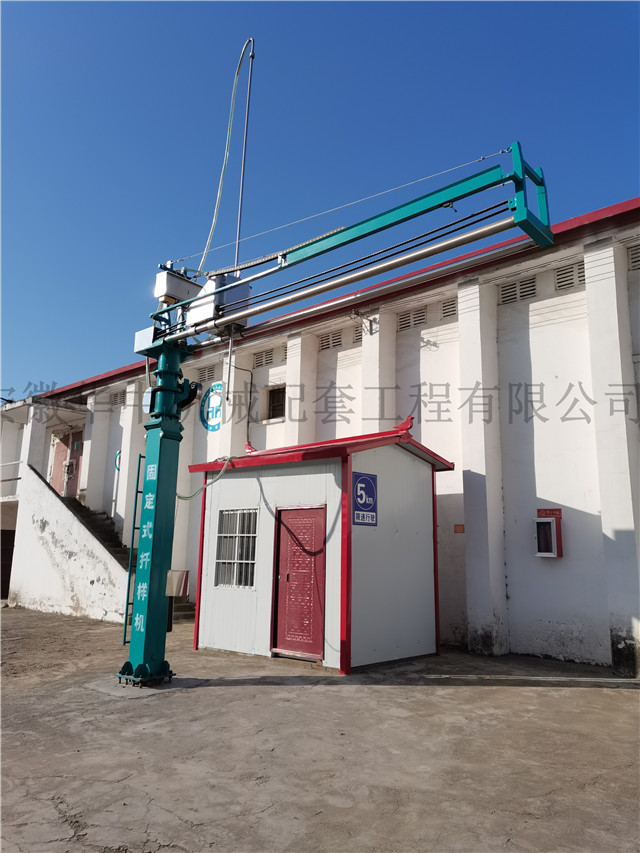

固定式扦样机现场图片

固定式扦样机现场图片

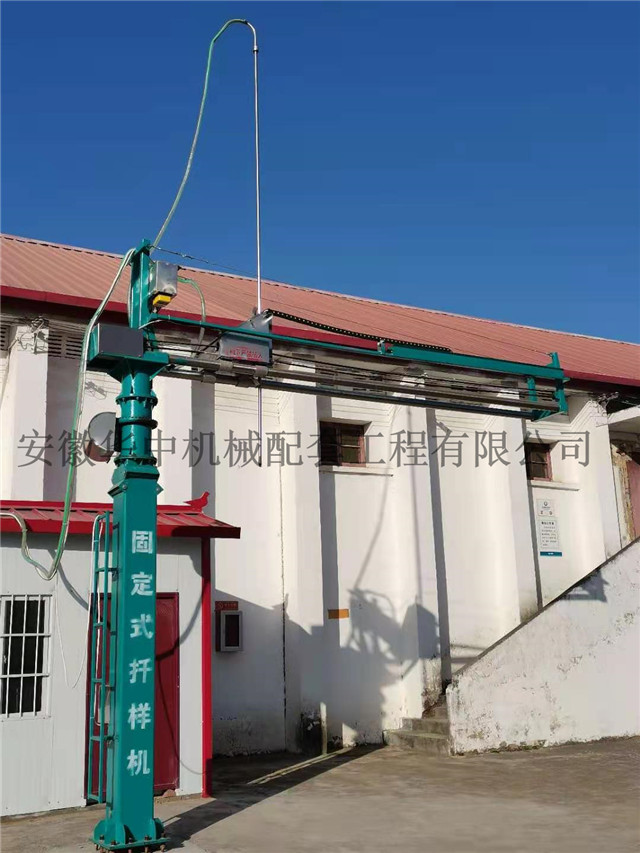

固定式扦样机工作现场图片

固定式扦样机工作现场图片


固定式粮食扦样机(客户们也叫其固定式扦样机)是安徽华中机械扦样机设备系列中的成熟产品,畅销国内多年,技术成熟,使用范围广。


固定式粮食扦样机用途:

固定式粮食扦样机主要用于对车载包装粮食、散粮无盖运输车中装载的粮食进行自动扦样,可检测的粮食品种包括小麦、稻谷、大米、玉米、大豆、油菜籽、高梁等颗粒状原粮。该扦样机可沿Z轴(立柱)自动旋转,以及沿X轴(水平轴)自动移动,该扦样机设备是车载粮食抽样检测的必备设备。固定式粮食扦样机的整机系统刚性好,整机系统刚性好,可实现遥控器控制扦样。使用调节和维修方便,性能稳定、可靠,单人即可操作,减少了劳动力。

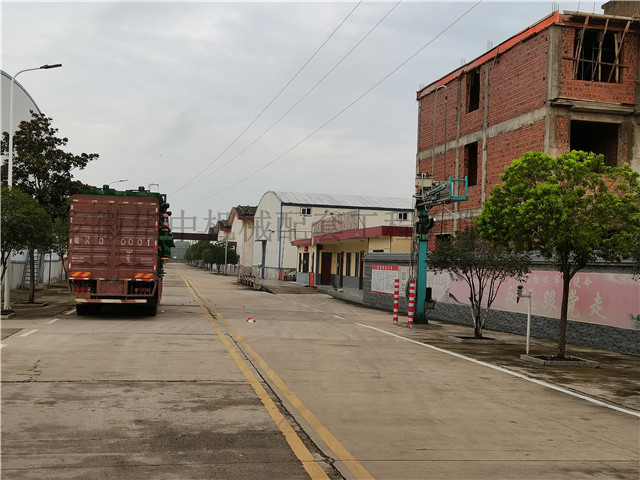

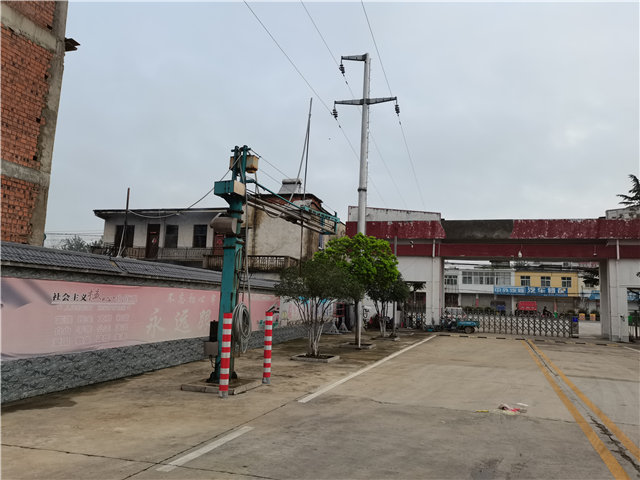

粮库中的固定式粮食扦样机

粮库中的固定式粮食扦样机摆放位置

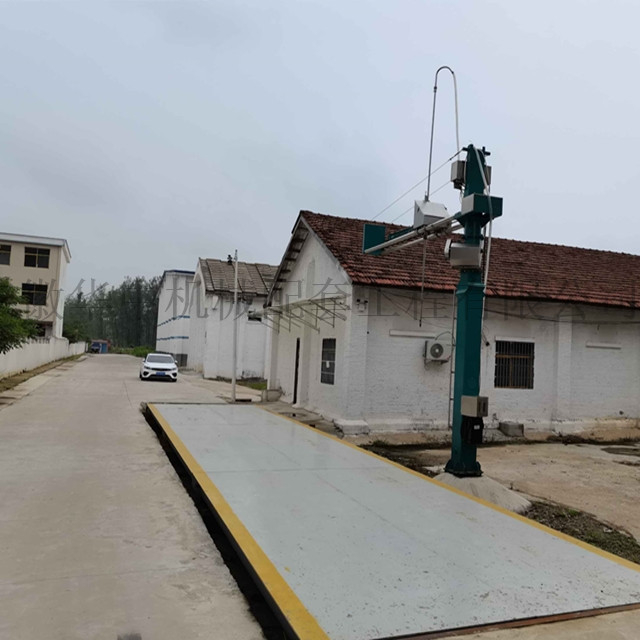

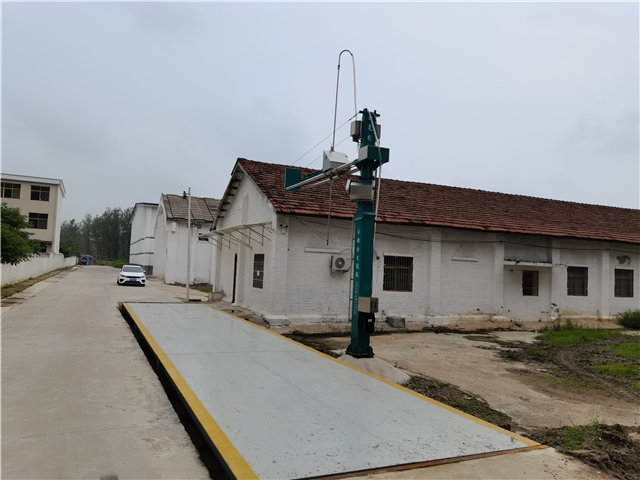

地方粮库中的固定式粮食扦样机

地方粮库中使用多年的的固定式粮食扦样机

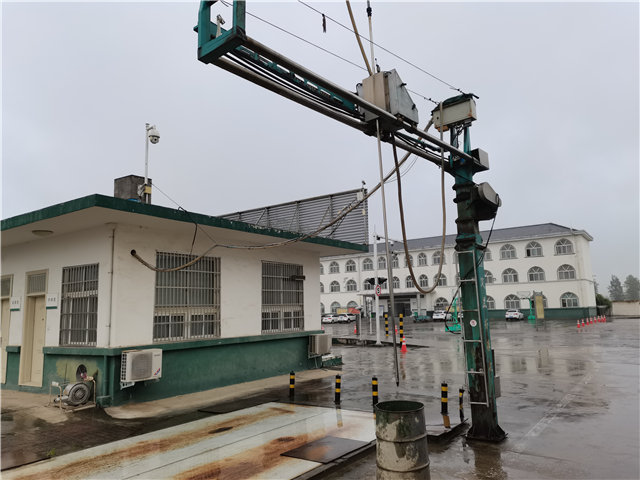

国家粮库中的固定式粮食扦样机

安装在国家粮库中的使用多年固定式粮食扦样机


主要技术参数


产品名称:固定式粮食扦样机型号:HZ-G
旋转臂长:5000mm扦样杆长:4500mm
摆动角度:0-270°遥控开关控制板电源:380V
遥控器电池型号:9#电池旋转电机:380V 0.55kW
扦样小车的移动电机:380V 0.75kW扦样杆升降电机:380V 0.75kW
主柱升降液压电机:380V 3kW吸粮器电机:380V 3kW
保修服务:视频技术支持,在线支持,人工服务售后服务:视频技术支持,在线支持,人工服务
认证:ISO45001,ISO14001,ISO9001保修期:1年内保修,易损件3个月内免费更换
适用行业:粮库,港口码头,饲料厂,粮食加工厂适用对象:玉米,水稻,大豆,小麦等散料


产品结构

固定式粮食扦样机由两部分组成:机械装置电控系统


1. 固定式粮食扦样机的机械装置

固定式粮食扦样机的机械装置主要由旋转臂和立柱两大部分组成,能实现三坐标方向上的运动。扦样小车往前后方向上的移动,旋转臂的旋转以及扦样杆上下移动都由电动动力来实现。

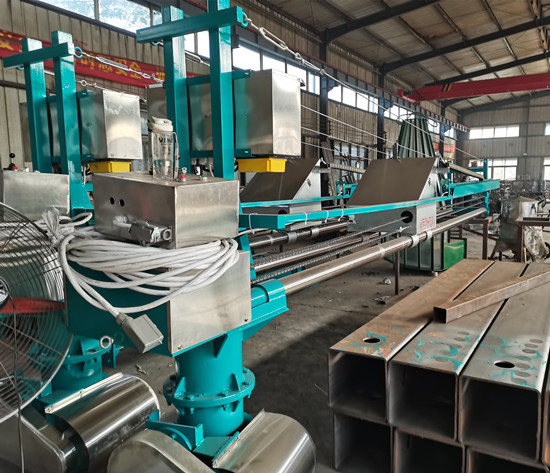

固定式粮食扦样机的旋转臂

旋转臂

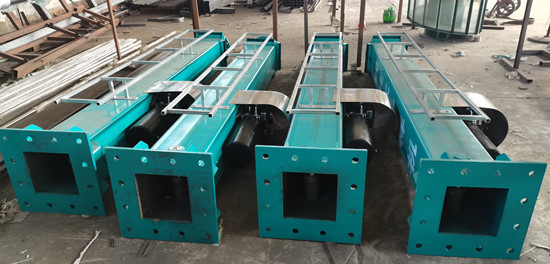

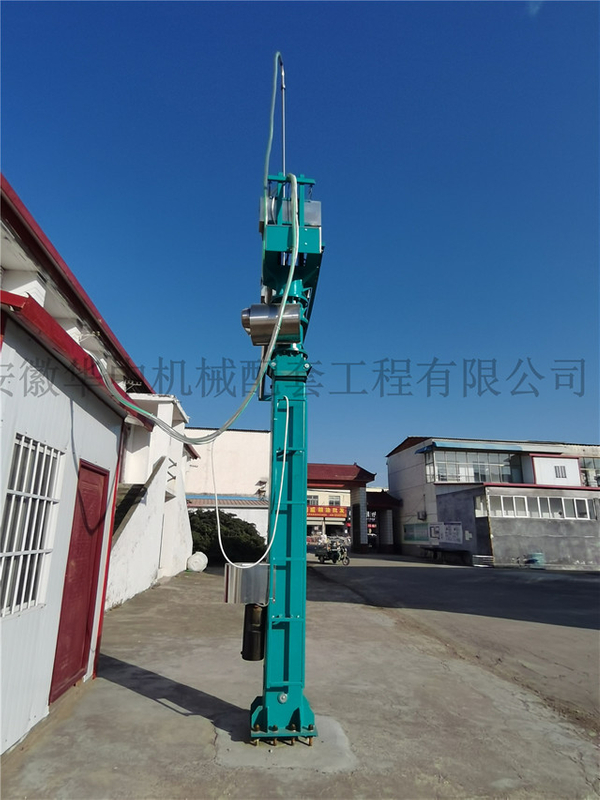

固定式粮食扦样机的立柱

立柱

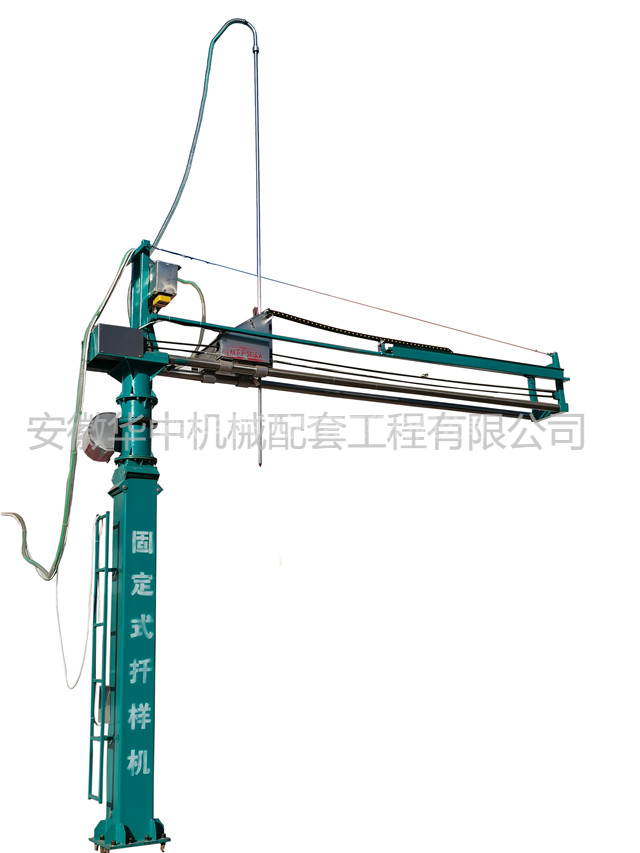

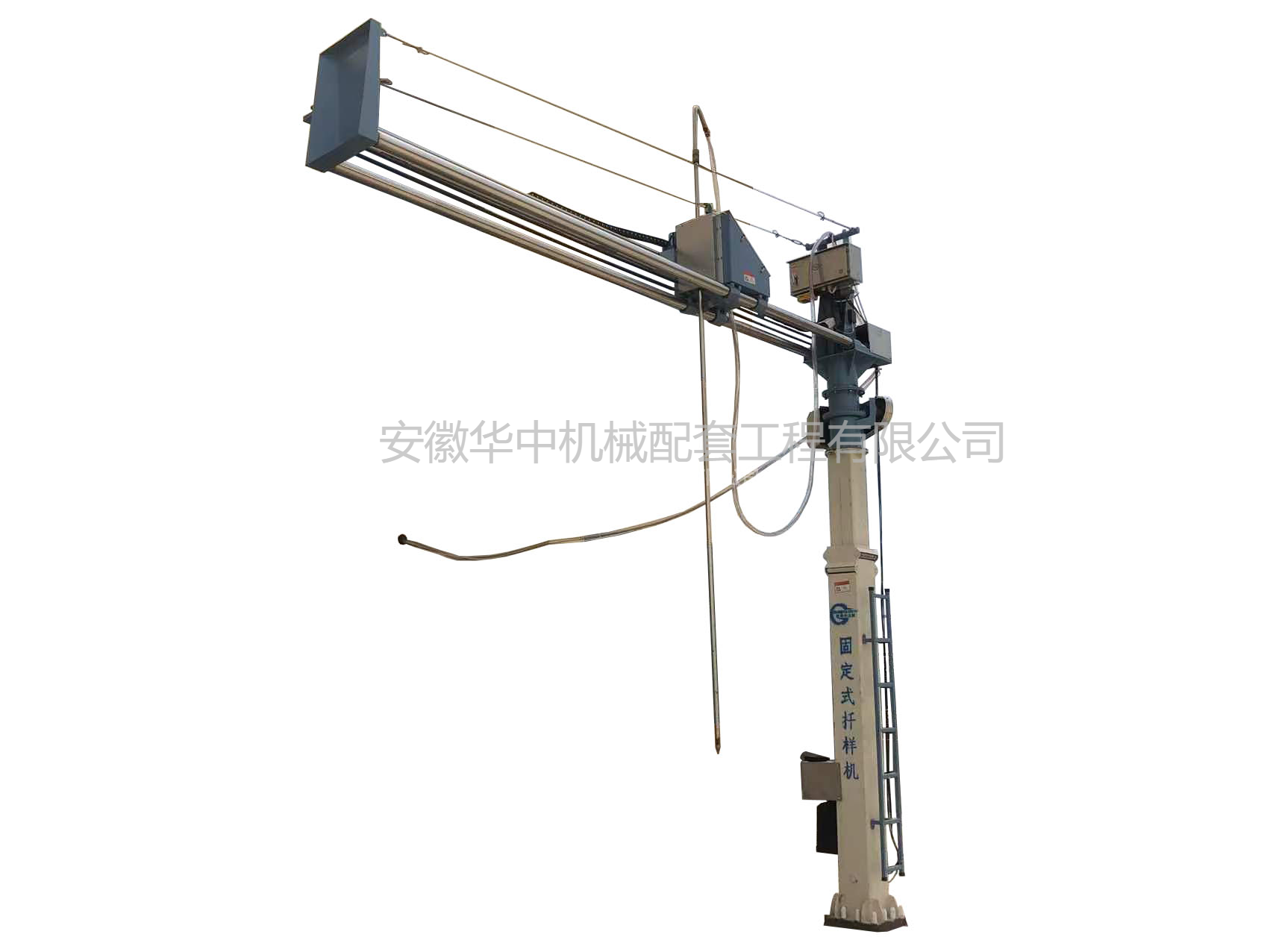

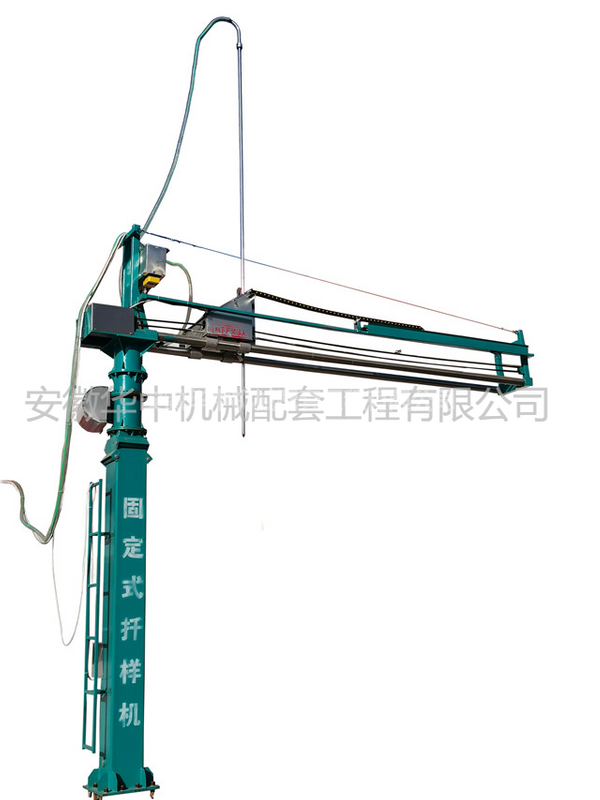

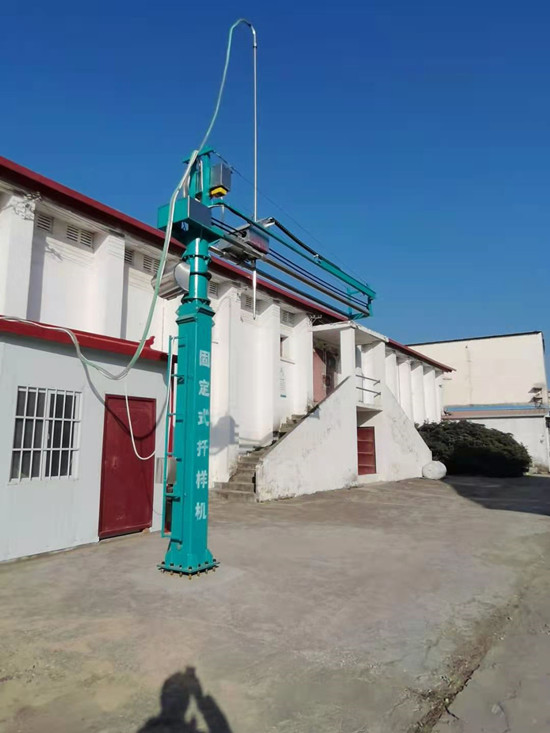

固定式粮食扦样机图片

新安装的我司固定式扦样机产品

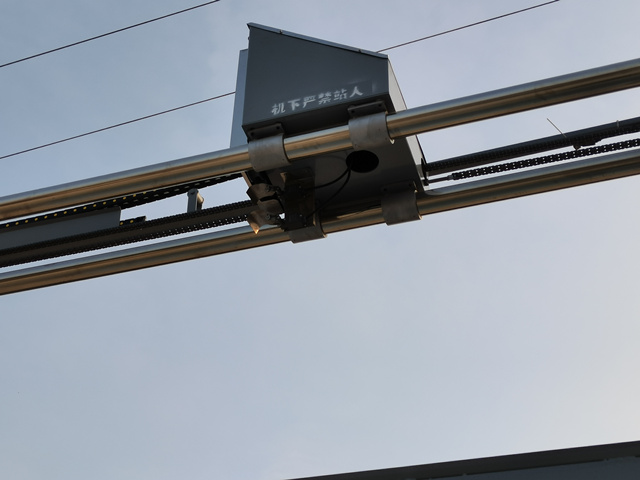

固定式扦样机的扦样小车

固定式扦样机的扦样小车


2. 电控系统

固定式粮食扦样机的电控系统由扦样机电机主回路和按钮组成。



固定式粮食扦样机的工作原理


1. 固定式粮食扦样机的旋转臂的旋转依靠的是首先由旋转电机带动螺旋锥形齿轮,后螺旋锥形齿轮联动从而带动转向立柱旋转,从而带动旋转臂转动。

2. 固定式粮食扦样机扦样小车的前后移动,依靠的是扦样小车移动电机通过链条传动,使扦样小车前后移动。

3. 固定式粮食扦样机扦样杆的上下移动依靠的是扦样杆升降马达驱动扦样杆的驱动盘,使扦样杆上下移动。

4. 扦样过程:当扦样点选好后,首先启动吸粮风机,再启动扦样杆升降电机,之后按下降按钮。当扦样杆插入粮食后,吸粮器会使扦样杆吸粮管形成一定的负压,这时粮食从扦样孔进入,之后通过吸粮管进入吸粮器内,即完成了扦样作业。


设备运输与安装

1. 设备运输

在运输固定式粮食扦样机设备前,应将扦样机的扦样杆移动至最低位置。运输中注意设备与人的安全。


2. 设备安装

安装固定式粮食扦样机时,应将立柱下面得法兰螺栓孔与地脚螺栓相对齐,之后扭紧螺母即可,同时还需注意旋转臂的旋转空间是否够用。在扦样机设备安装后,将吸粮管与微型吸粮器管接上。

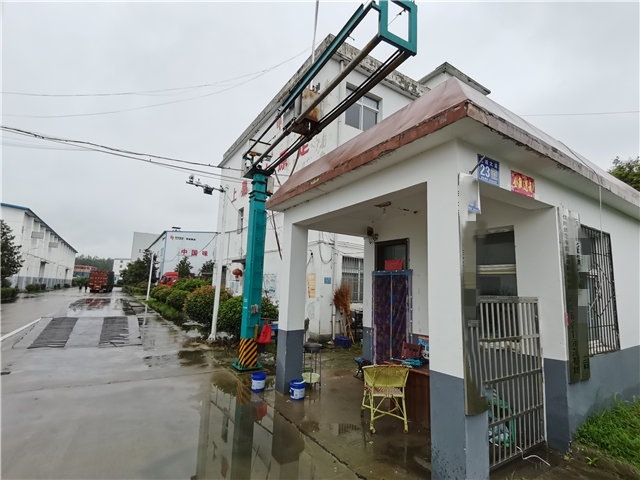

面粉厂的固定式粮食扦样机

面粉厂门口的固定式粮食扦样机

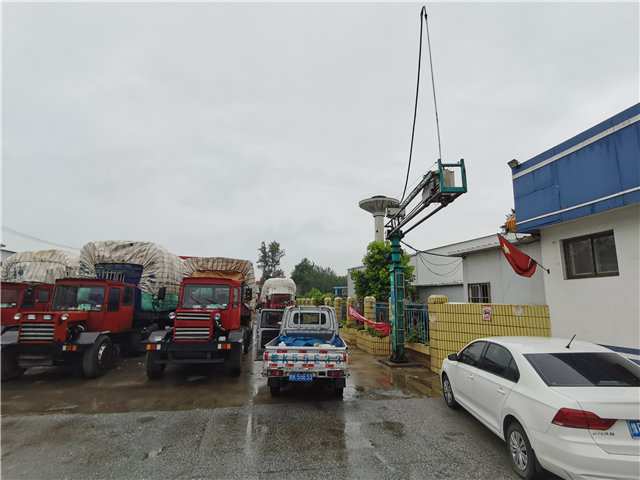

粮食加工厂外的固定式粮食扦样机

粮食加工厂外的固定式粮食扦样机


使用与维修

1. 手动控制操作固定式粮食扦样机

1) 接通电源。

2) 启动吸粮器。

3) 按钮操作,工作台面板上设置有控制扦样杆升降,扦样小车前、后移动,转向臂旋转左右的按钮,可以点击进行控制操作。


2. 遥控操作

当出现操作者离开固定式粮食扦样机操作台的情况,可利用遥控器操作扦样杆、扦样小车的移动及转向臂的转动。


3. 维护

1) 固定式粮食扦样机的链条在长期使用后,必须注油润滑。

2) 该扦样机设备滤筒内部滤网每扦50车后必须进行清理。

3) 该扦样机设备的使用保管者应经常检查吸粮管是否磨损,并出现漏气的情况,如出现此类情况,应及时更换吸粮管。

4) 扦样完成后,应把扦样杆放置于最低的位置,并将移动小车移动到靠近立柱的位置,旋转臂应放置于非通道的上方。

5) 使用中,应定期检查电控回路的各连接点是否出现松动或者脱落的情况。有之排除。

6) 当该扦样机吸粮不顺利时,检查样杆是否堵塞,清理样孔。

7) 当扦样杆卡住不能上下时,转动一下旋转臂闪开卡死点。

8) 使用中定期检查扦样杆驱动盘压块与扦杆的松紧度。

9) 使用的液压油和润滑油要根据区域气候的冷热不同而选用。

10) 安装电源采用三相四线电源。
