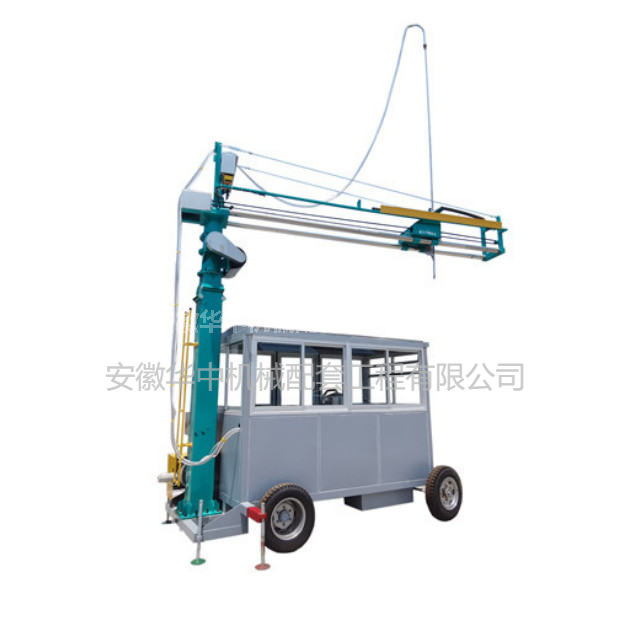

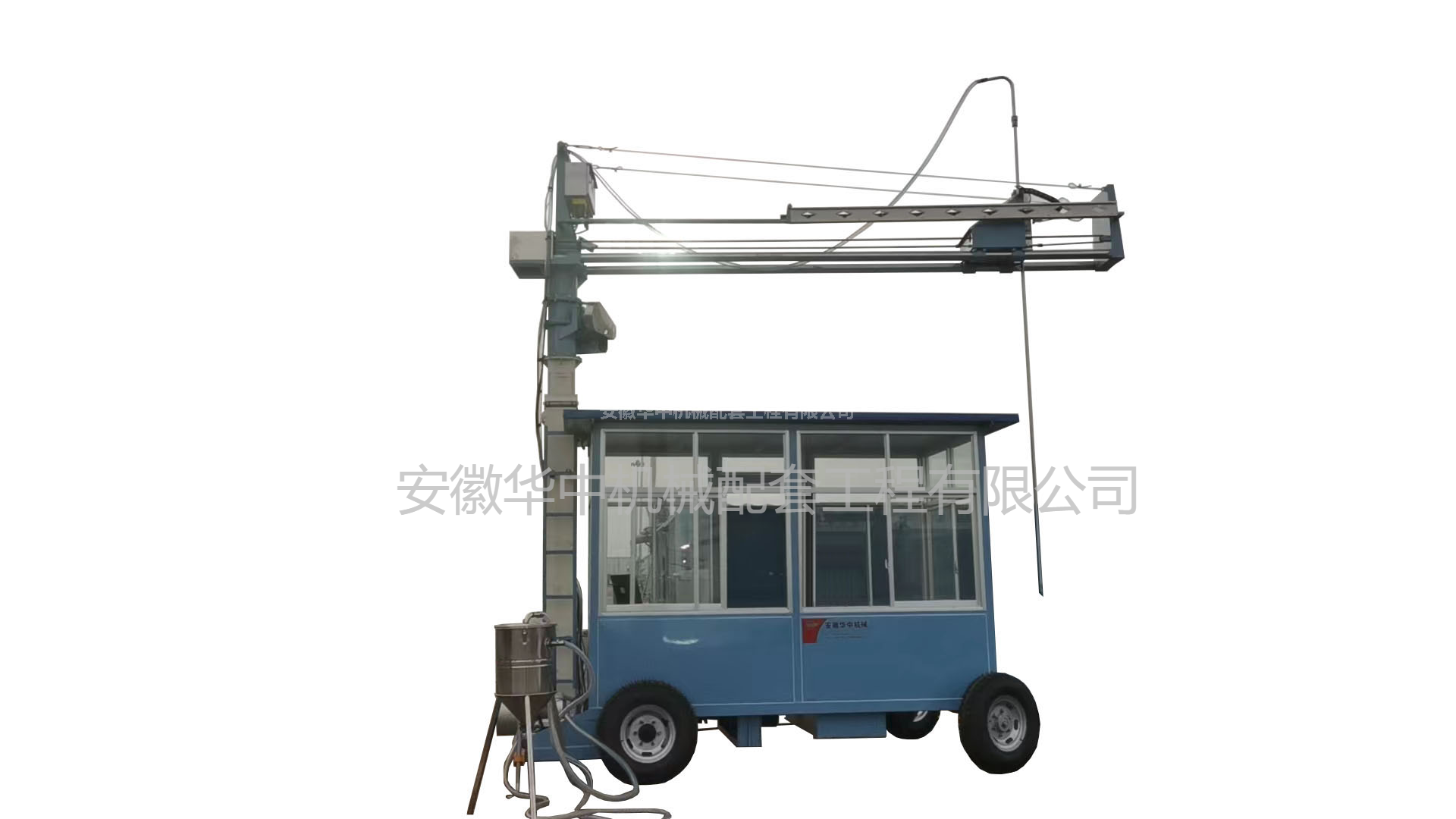

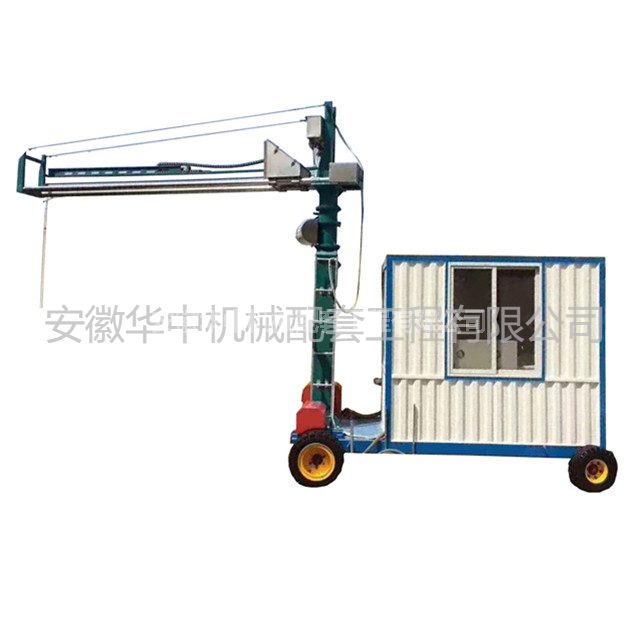

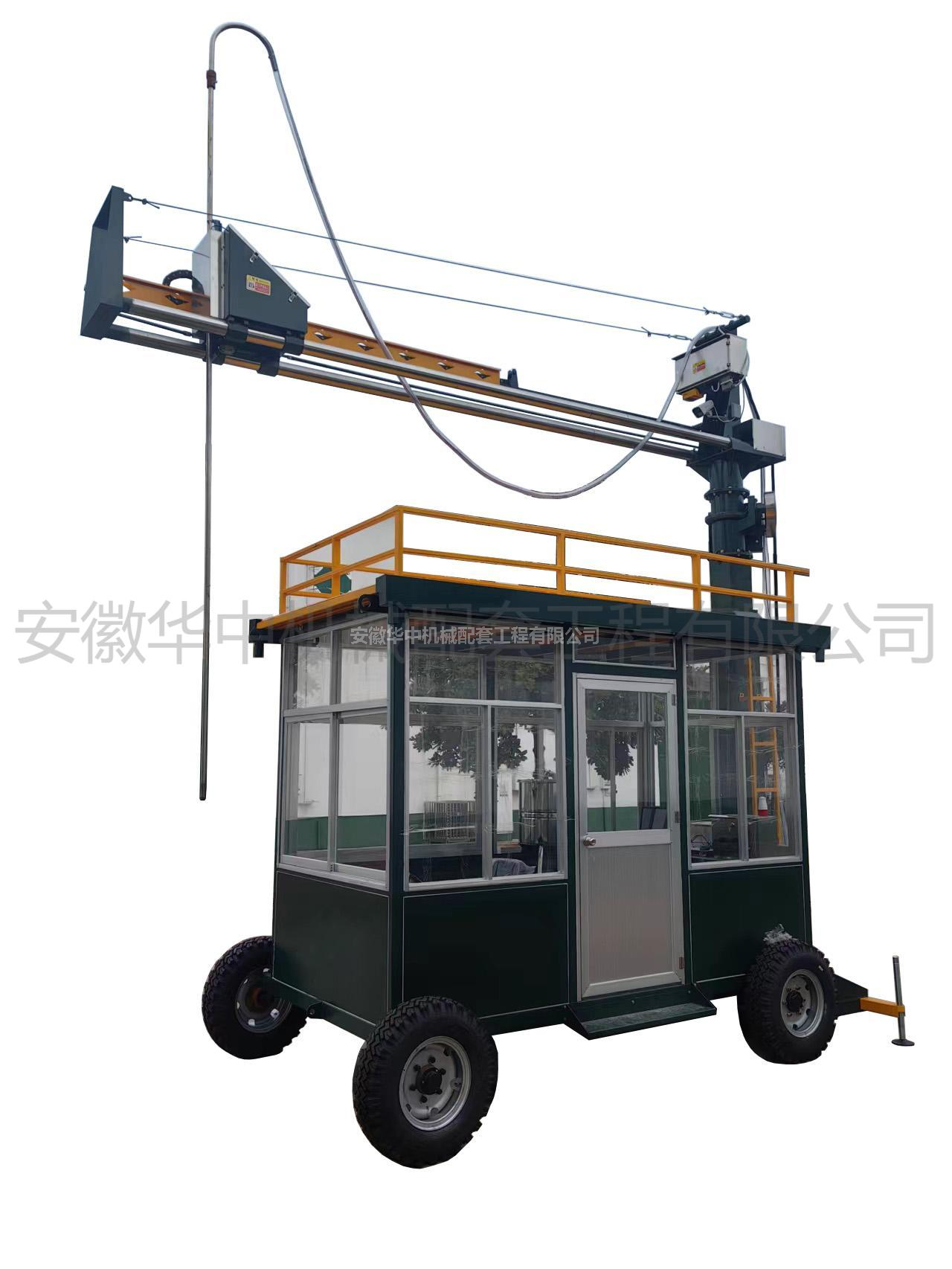

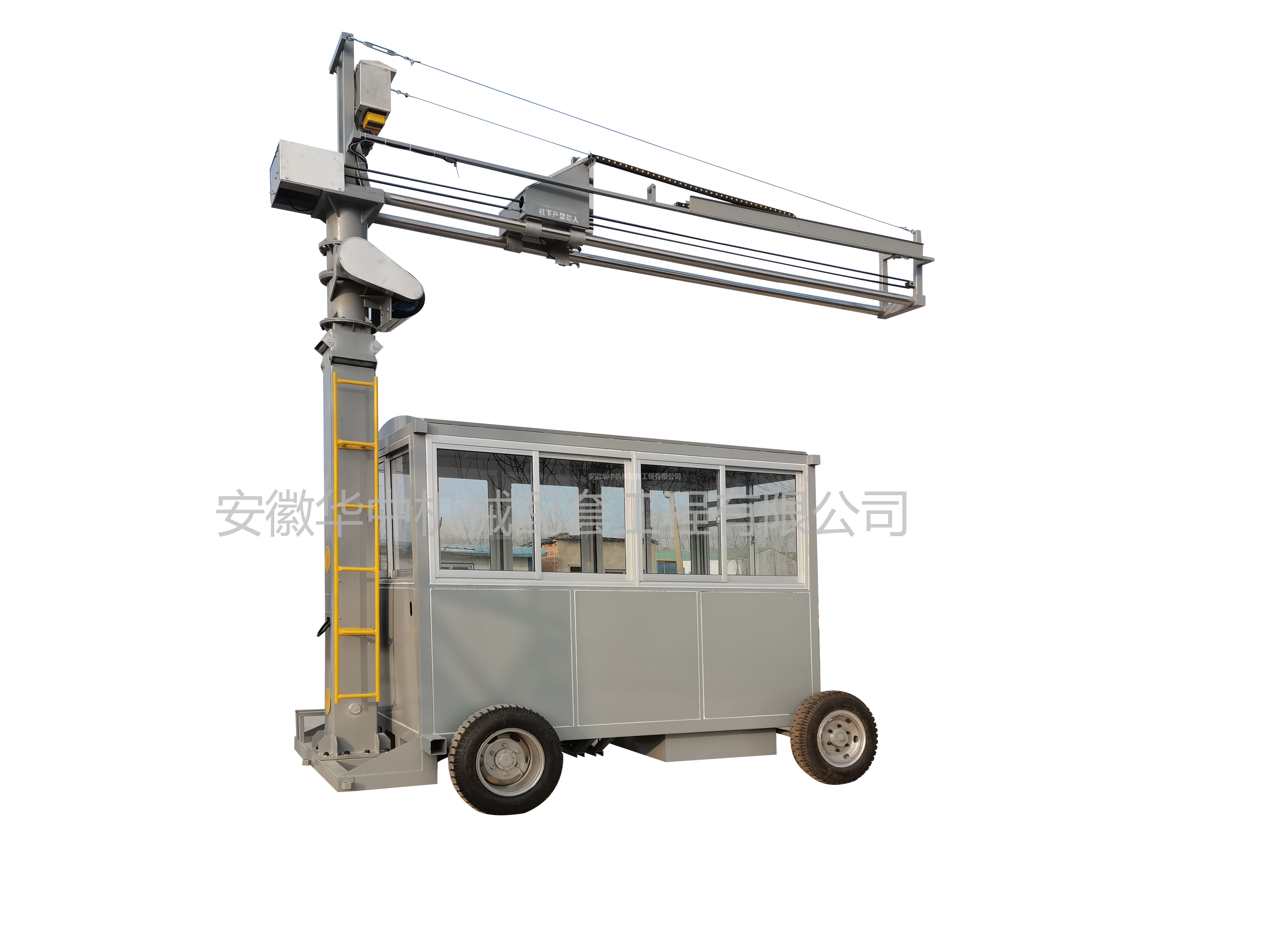

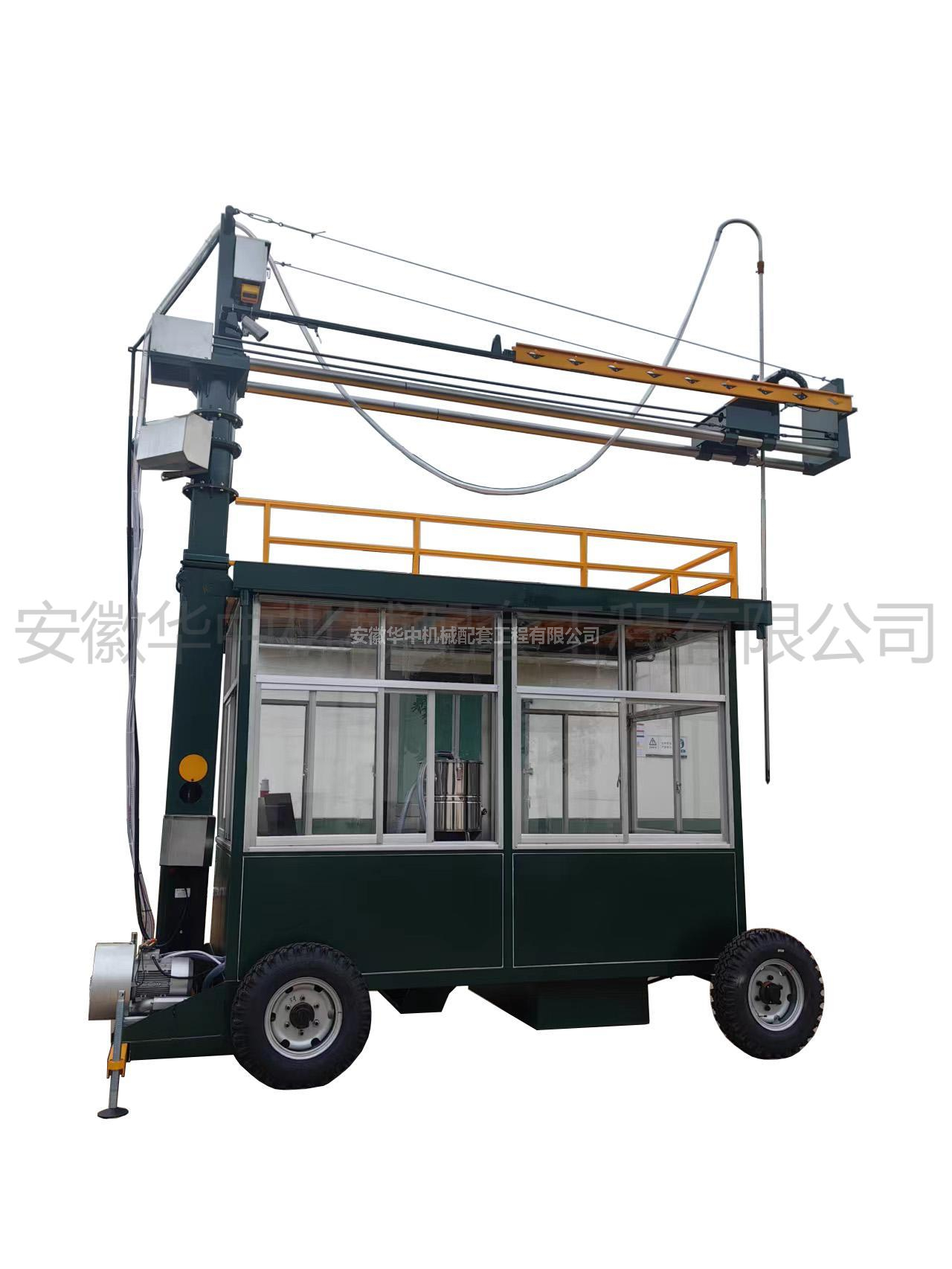

移动式粮食扦样机用途:
该移动式粮食扦样机是安徽华中机械扦样机设备系列中的新型产品。适用于对车载包装粮食、散粮无盖运输车等进行粮食自动扦样。可检测的粮食品种包括小麦、稻谷、大米、玉米、大豆、油菜籽、高梁等颗粒状原粮。可沿Z轴(立柱)自动旋转,以及沿X轴自动移动,该扦样机设备是对车载粮食进行抽样检测的关键设备。
移动式粮食扦样机特点:
移动式粮食扦样机配有4个行走轮,可以实现自动行走。该扦样机的整机系统刚性好,自动化程度高,可实现遥控器控制扦样。使用调节和维修方便,性能稳定、可靠,单人即可操作,减少劳动力。

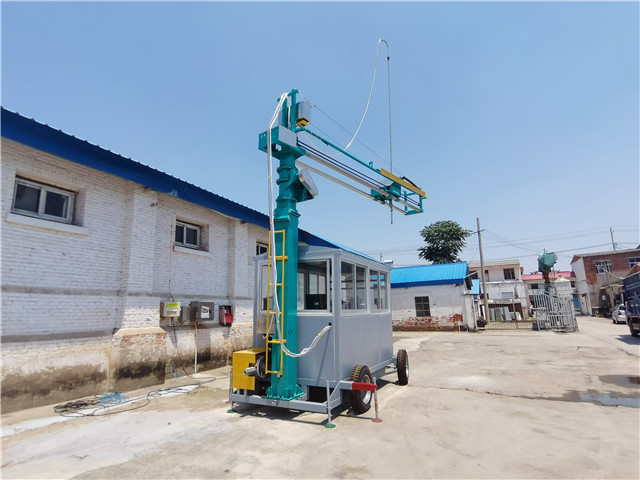

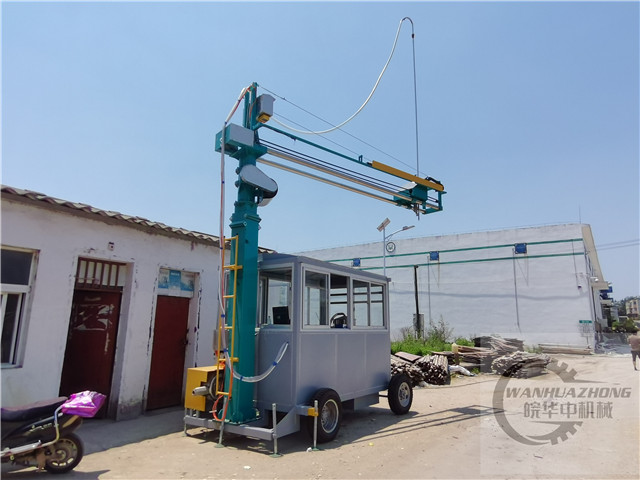

移动式扦样机工作场景展示

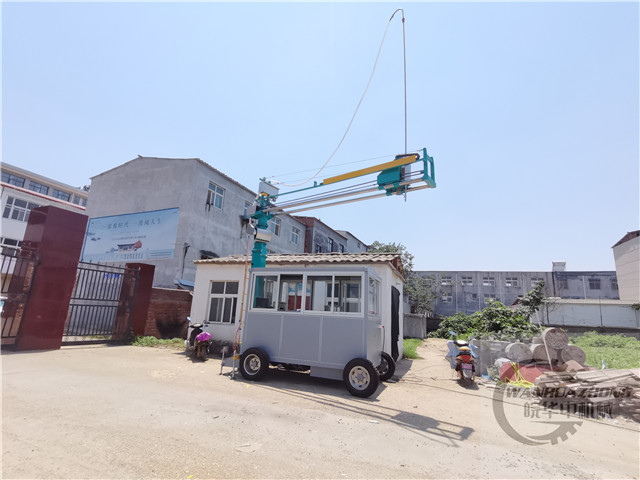

移动式扦样机工作现场展示
移动式扦样机工作现场展示(工作位置通常在大门口)
主要技术参数
产品名称: | 移动式粮食扦样机 | 型号: | HZ-Y |
旋转臂长: | 5000mm | 扦样杆长: | 4500mm |
摆动角度: | 0-270° | 遥控开关控制板电源: | 380V |
遥控器电池型号: | 9#电池 | 旋转电机: | 380V 0.55kW |
扦样杆升降电机: | 380V 0.75kW | 主柱升降液压电机: | 380V 3kW |
扦样小车移动电机: | 380V 0.75kW | 行走电机: | 380V 2.2kW |
吸粮器电机: | 380V 3kW | 生产地: | 中国安徽 |
保修服务: | 视频技术支持,在线支持,人工服务 | 售后服务: | 视频技术支持,在线支持,人工服务 |
认证: | ISO45001,ISO14001,ISO9001 | 保修期: | 1年内保修,易损件3个月内免费更换 |
适用行业: | 粮库,港口码头,饲料厂,粮食加工厂 | 适用对象: | 玉米,水稻,大豆,小麦等散料 |
产品结构
移动式粮食扦样机由三部分组成:机动装置、行走机制和电控系统。
1. 移动式粮食扦样机的结构
扦样小车,旋转臂和立柱三大部分组成了移动式粮食扦样机,能实现三个坐标方向上的运动。旋转臂的旋转和扦样小车的前后移动及扦样杆的上下移动都由电动动力来实现。
2. 移动式粮食扦样机的行走机制

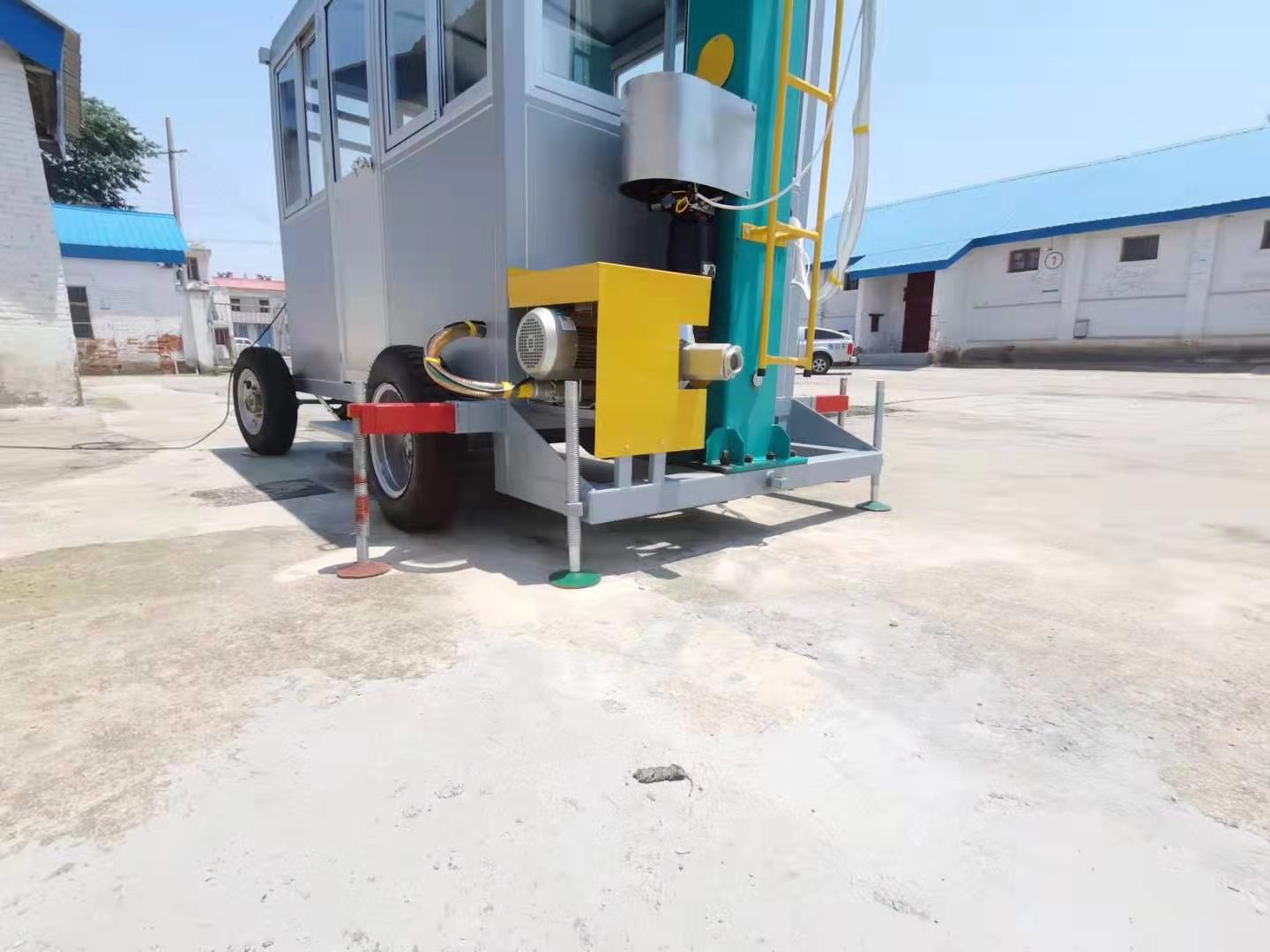

移动式粮食扦样机配有4个行走轮和行走电机,可实现场地内的自动行走。
3. 移动式粮食扦样机的电控系统
电控系统由电机主回路和按钮组成。

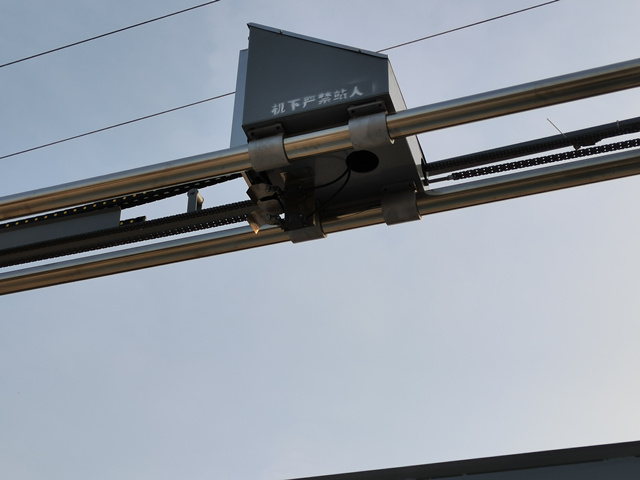

扦样小车

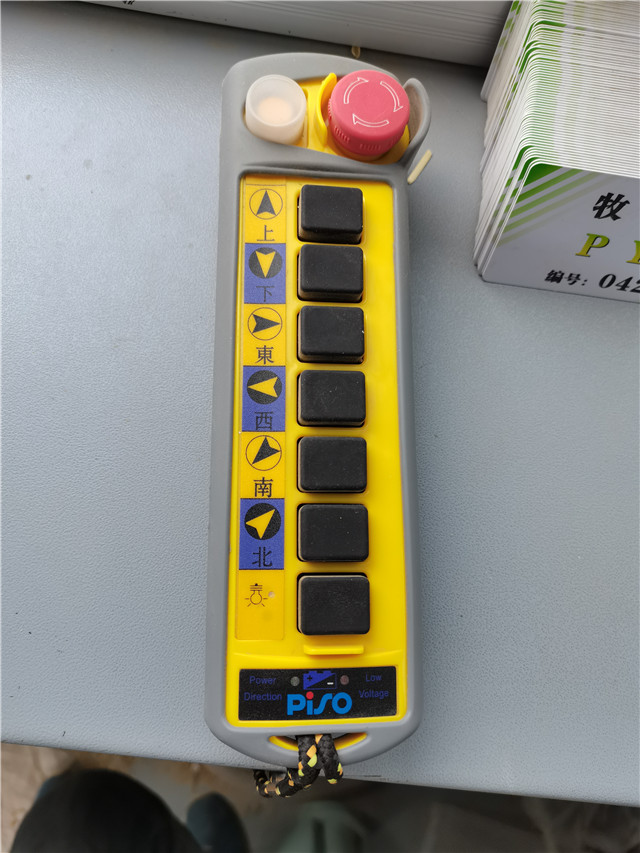

控制器

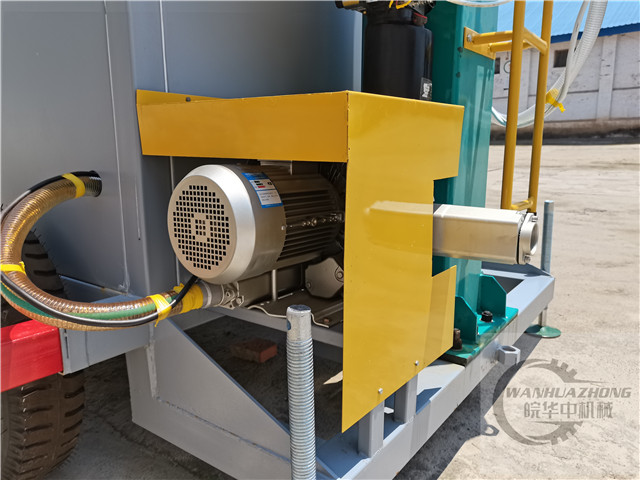

移动式扦样机的电机
移动式粮食扦样机的工作原理
1.移动式粮食扦样机旋转臂的旋转,依靠的是旋转电机带动螺旋锥形齿轮带动转向立柱旋转,从而带动旋转臂转动。
2.移动式粮食扦样机的扦样小车的移动电机通过链条传动使扦样小车能够进行前后移动。
3.扦样杆的升降电机驱动扦样杆的驱动盘并带动扦样杆进行上下移动。
4.扦样过程:当扦样点选好后,首先启动吸粮风机,再启动扦样杆升降电机,并按下控制台上的下降按钮。当扦样杆插入粮食后,吸粮器使吸粮管与扦样杆能够形成一定的负压,这时粮食从扦样孔进入,之后通过吸粮管进入吸粮器内,即完成了扦样作业。

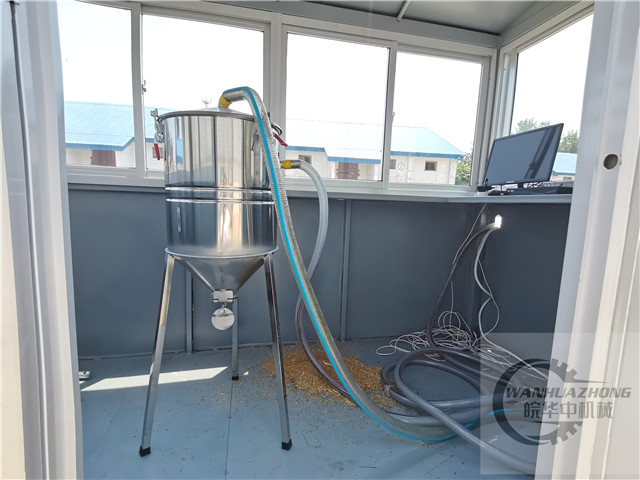

移动式扦样机内部视图
设备运输与安装
1. 移动式粮食扦样机的设备运输
在运输移动式粮食扦样机时,应先将扦样小车移动到靠近立柱的位置,并将扦样杆移动至最低位置。在运输途中应避免发生刮擦事故,注意设备与人的安全。
2. 移动式粮食扦样机的设备安装
在安装该移动式粮食扦样机设备时,应先将该扦样机的支撑脚安装完毕,同时注意扦样机的旋转臂的旋转空间是否够用。扦样机安装后,将吸粮管与微型吸器管接上。

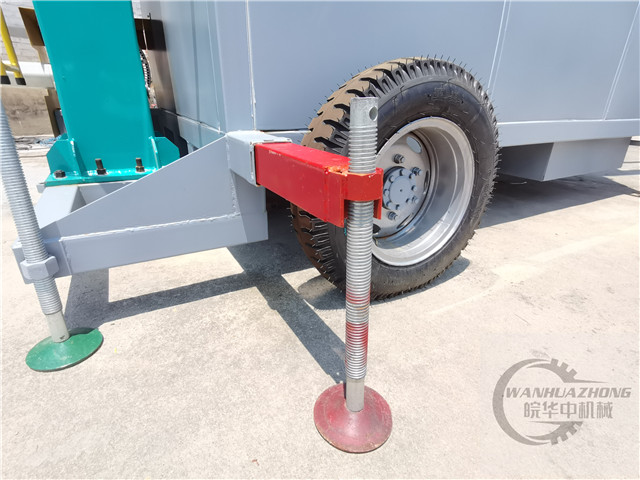

移动式扦样机的支撑装置
使用与维修

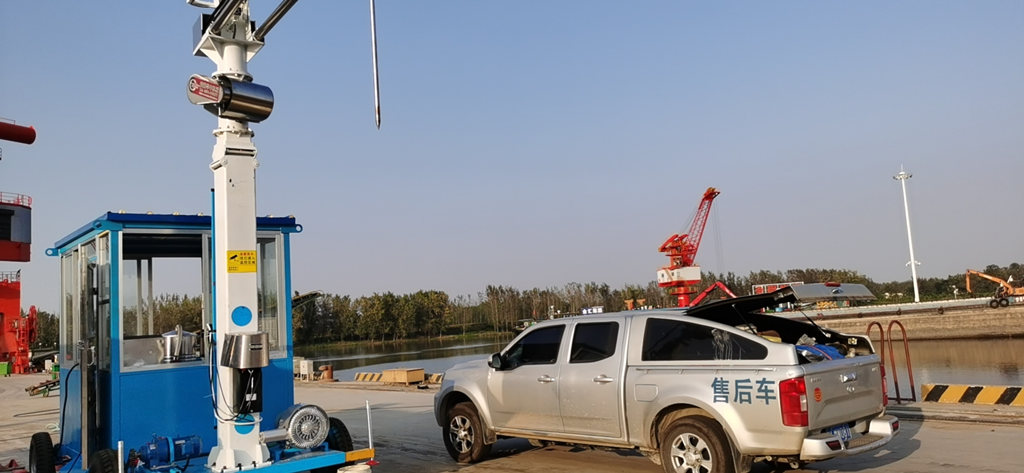

安徽华中机械移动式扦样机销售案例图片
1. 移动式扦样机的手动控制操作
1) 接通扦样机的电源。
2) 启动扦样机的吸粮器。
3) 扦样杆升降,扦样小车前、后移动、转向臂旋转左右等扦样机工作可以通过工作台面板上的按钮进行控制操作。
2. 移动式扦样机的遥控操作
当操作者离开扦样机操作台时,可利用遥控器操作扦样杆、扦样小车的移动及转向臂的转动。
3. 移动式扦样机的维护
1) 移动式粮食扦样机的链条在长期使用后,必须注油进行润滑。
2) 移动式粮食扦样机滤筒内部的滤网,在每扦样50车粮食后,必须进行清理。
3) 移动式粮食扦样机设备使用和保管者应经常检查移动式粮食扦样机的吸粮管是否因为磨损而漏气,如出现类似的问题应及时更换。
4) 扦样机扦样完成后,应把移动式粮食扦样机的扦样杆置于最低位置,移动小车靠近立柱位置,旋转臂置于非通道上方。
5) 使用中,扦样机操作者应该定期检查电控回路的各连接点是否出现脱落或松动的情况。如果发现应立即排除。
