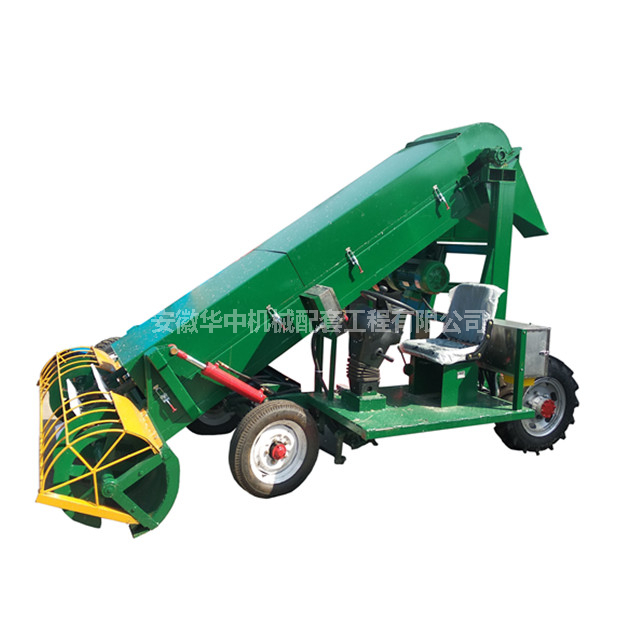

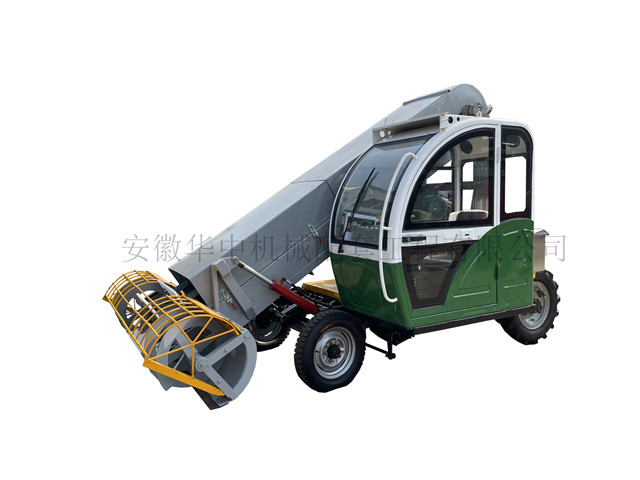

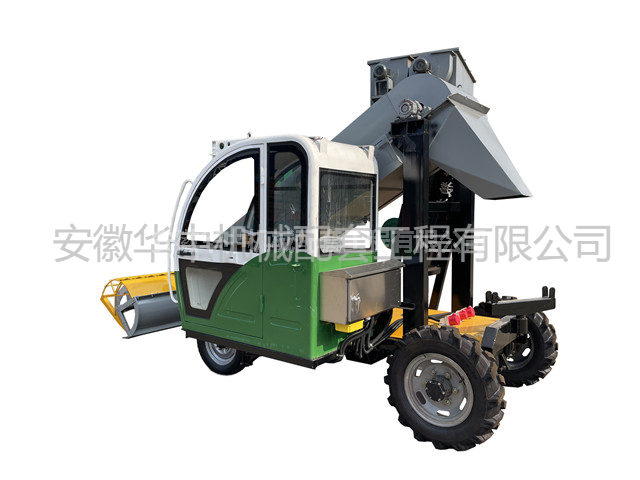

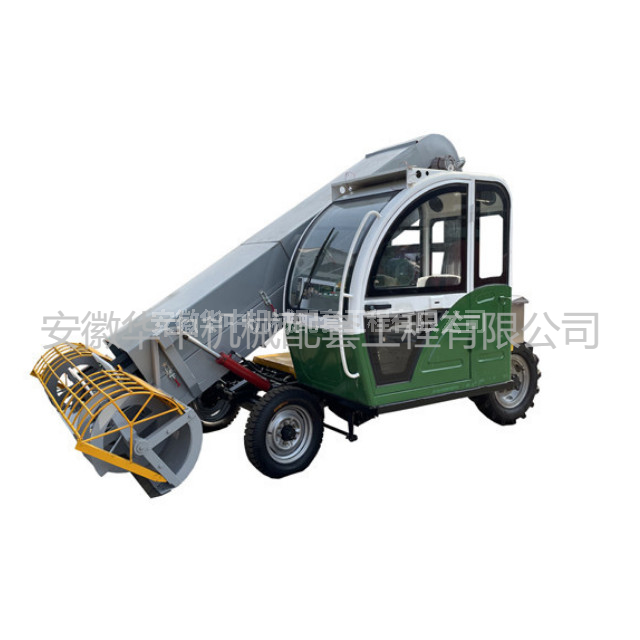

移动式组合扒谷机

移动式组合扒谷机,是安徽华中机械配套有限公司粮食装卸设备系列中的成熟产品,也是北方国内进出设备中的主流产品,畅销国内多年,技术成熟,使用范围广。移动式组合扒谷机能在我国气候、环境条件下露天工作,在满负荷工作状态下连续、稳定、可靠的将散粮从粮堆扒取出来而形成稳定的粮食输送流。众所周知,平房仓在进行粮食进出仓作业时,流水线是由很多设备串联组成,一个设备挪动,其余设备都要挪动,因为移动式组合扒谷机能够在很长的距离内进行粮食的传输,同时其在扒谷的时候,扒谷头在一定范围内的移动作业,提高了其作业的范围,其余的设备不需要进行任何的移动,能够节省人工和时间,这点是移动式组合扒谷机的重要性能亮点。
数量:
  • HZ-ZH
  • 皖华中机械

产品描述


移动式组合扒谷机介绍:

移动式组合扒谷机是安徽华中机械配套有限公司粮食装卸设备系列中的成熟产品,也是国内进出仓设备中的主流产品,畅销国内多年,技术成熟,使用范围广。



  移动式组合扒谷机用途:

移动式组合扒谷机能够适应在我国各省区的气候、环境条件下进行露天工作,在满负荷的工作状态下连续、稳定、可靠的将散粮从粮堆扒取出来而形成稳定的粮食流量。众所周知,平房仓在进行粮食进出仓作业时,流水线是由很多设备串联组成,一个设备挪动,其余设备都要挪动,因为移动式组合扒谷机能够在很长的距离内进行粮食的传输,同时其在扒谷的时候,扒谷头在一定范围内的移动作业,扩大了其作业的范围,其余的设备不需要进行任何的移动,能够节省人工和时间,这点是移动式组合扒谷机的重要性能亮点。


移动式组合扒谷机结构组成:

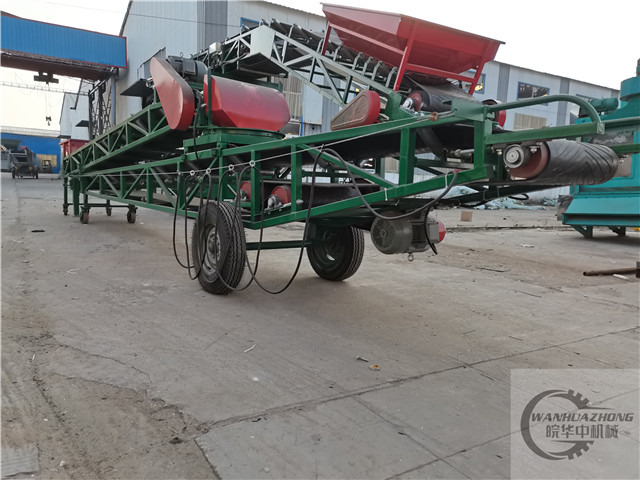

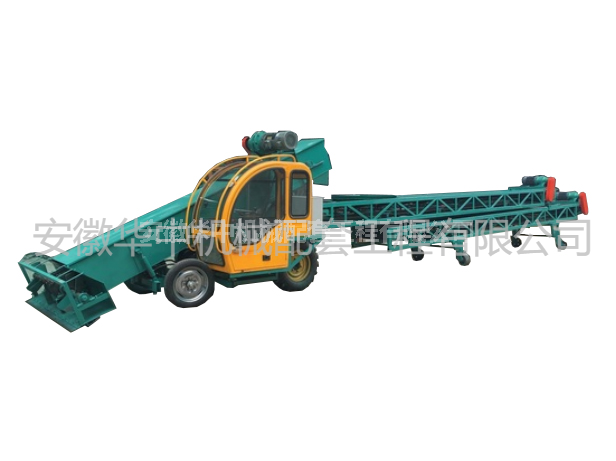

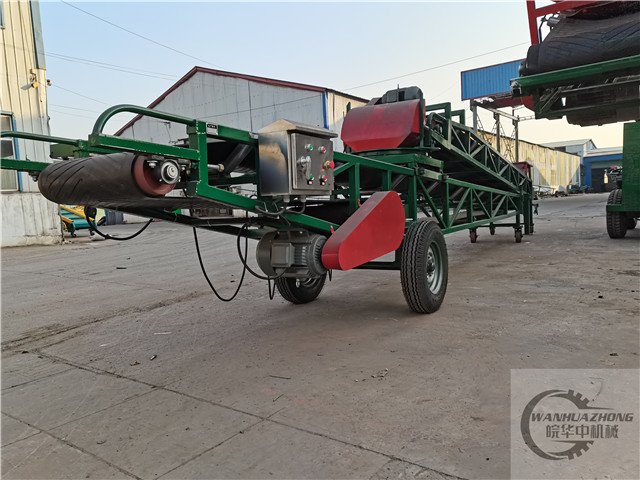

移动式组合扒谷机由刮板扒粮机构、输送机构、回转出料系统、电动行走装置和电控系统组成。自动行走底盘、扒谷机部分、组合输送机部分,可以长距离输送物料,因为扒谷机输送机构的设计优势,该设备可实现多角度的输送作业。



运行时,该机扒谷部分扒取的物料首先被输送至与扒谷机底盘连接的上层输送机,后由下层输送机将物料输送至作业范围内的任意角度和距离点上;也可以保证下层输送机的出料终端不动,扒谷机在作业半径内完成扒谷出仓作业。

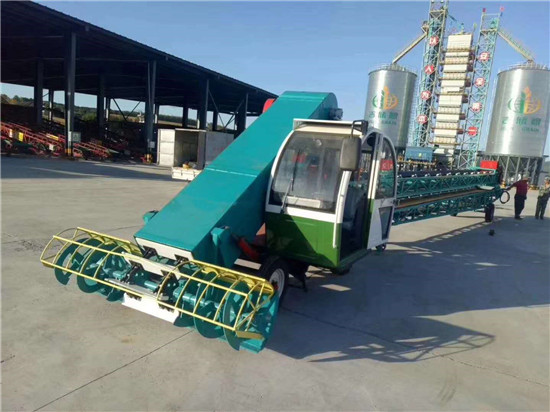

粮库中组合扒谷机图片


主要技术参数


产品名称:

移动式组合扒谷机

型号:

HZ-ZH

扒谷能力:

100-200t/h

电源:

380V 50Hz

输送长度:

10+10m,根据客户要求,可定制不同尺寸

功率:

输送(5.5+4)kW;扒谷5.5kW;液压2.2kW;行走3.0kW

行走速度:

0.5-2.0km/h

输送带速度:

≤2.5m/s

工作环境温度:

-40°~+45°

工作环境湿度:

20%-99%RH

材料特性:

坚固,耐磨

扒谷宽幅:

1500mm

保修服务:

视频技术支持,在线支持,人工服务

售后服务 :

视频技术支持,在线支持,人工服务

保修期:

1年内保修,易损件3个月内免费更换

认证:

ISO45001,ISO14001,ISO9001

适用行业:

粮库,港口码头,饲料厂,化肥厂,粮食加工厂

适用对象:

玉米,水稻,大豆,小麦等散料

生产地:

中国安徽






性能特点

1. 移动式组合扒谷机的底盘上安装有驾驶座和方向盘,扒谷机具备自动行走的功能。


2. 扒谷机安装在底盘前部,可升降。


3. 组合输送机被安装在底盘后部,可相对底盘进行左右方向上的旋转,输送机部分又分为上下两层输送机,上层输送机的终端用转盘和跑轮与下层输送机连接,两者可相对旋转和移动。


4. 该扒谷机配置充气式汽车轮胎,可进行长距离快速行走。


5. 移动式组合扒谷机的整体防护等级达到IP54级,设备符合粮食设备仓内的作业防尘防爆要求。


6. 数控机床、焊接机器人与专业焊工相结合的工艺被应用在扒谷机的生产中,从而保证焊接的质量。


7. 扒谷机前部的扒谷刮板加装有耐磨结构,能够有效延长刮板的使用寿命。


锰钢链条与聚氨酯刮板图片



移动式组合扒谷机的调试与运转


1. 开机前应先检查扒谷机各部位所有紧固件是否紧固,如没有紧固,应紧固后再开机。


2. 启动扒谷及输送电机开关,看扒谷机的运转方向是否正确。


3. 启动扒谷及输送部分电机,检查输送与扒谷带的松紧度及是否跑偏,若发现上述现象,可分别调整两端的调整拉丝,直至皮带不跑偏和松紧度合适为止。


4. 检查扒谷部分后端是否降到最低位置。


5. 待移动式组合扒谷机一切正常后方可试车进行工作。


电气控制箱及电气元件

1. 移动式组合扒谷机的电气控制箱是能容纳电机启动等电气元件的装置,箱体面板上设有启动、停止按钮和其它操作必要的按钮、指示灯和进线电源开关操作手柄。电气控制箱使用双层钢门进行密封,能够有效防尘和防水,外接电缆线采用专用防水防尘电源快接插件,设有防过载、防缺相保护装置,便于保养,减少电气维护作业。


2. 移动式组合扒谷机的箱体采用不锈钢板焊接而成,钢板厚度为0.8mm,外壳有内外接地螺栓。若配电箱体采用防爆型等级达到DIP A21。


3. 该移动式组合扒谷机的电气控制箱内留有足够的空间,以便装卸维修电气元件,电控箱整机工作在振动冲击载荷工况条件下的稳定性能好。


4. 移动式组合扒谷机的箱体带锁,箱体上电缆引入装置的密封性能符合GB12476.1-2013标准。


5. 移动式组合扒谷机的所有电气防护等级为T4、IP54,绝缘等级为F级。


6. 电气控制箱配套的全部电气元件均采用德力西产品等国内一线品牌,所有接线相序保持一致。


7. 移动式组合扒谷机的空气断路器符合AC3负载性质的操作要求,接触器的负载性质不小于AC3中。热继电器能承受接触器和设备正常工作时的振动。



钢构件的表面处理和涂漆


1. 该粮食扒谷机的钢构件表面进行喷丸处理,钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,任何可残留的痕迹仅是点状或纹状的轻微色斑。


2. 该粮食扒谷机的底漆采用刷涂,面漆采用喷涂。


3. 该粮食扒谷机的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 该粮食扒谷机的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。


5. 该粮食扒谷机的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。


使用维修

  • 使用移动式组合扒谷机前检查各部位紧固件是否坚固,若松动,应拧紧。


  • 工作中如果扒谷机出现异常,应立即停机检查设备,待故障排除后,方可进行作业。


  • 启动移动式组合扒谷机后不要急于进行作业,待一切正常后方可进行作业。


  • 移动式组合扒谷机工作过程中操作人员不得离开现场。


  • 移动式组合扒谷机长时间不用时,应打扫干净置于通风干燥处。


  • 移动式组合扒谷机工作1000小时后更换各轴承润滑脂。


  • 如需进行灌包时,在输送机部分顶端下方安有分料装置即可进行灌包。



故障与排除


故



排除方法

输送与扒谷带跑偏

辊筒轴线不平行

调整各辊筒轴线平行

托辊不转

轴承损坏

更换轴承



转盘不转



卡死

清理转盘

转盘损坏

更换新转盘
