移动式翼轮扒谷机

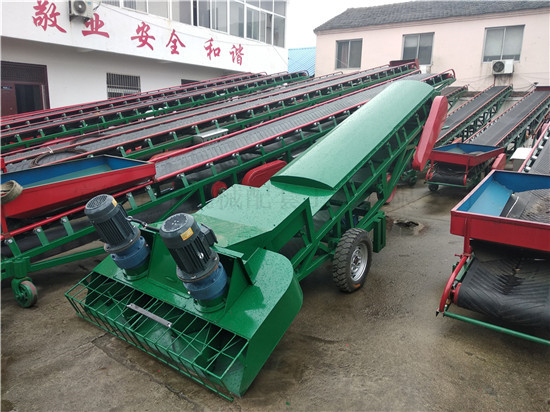

堆场中的移动式翼轮扒谷机

移动式翼轮扒谷机介绍：移动式翼轮扒谷机是安徽华中机械配套有限公司粮食装卸设备系列中的成熟产品，也是目前国内粮食装卸设备市场中的主力扒谷设备，畅销国内多年，技术成熟，使用范围广。

移动式翼轮扒谷机用途：移动式翼轮扒谷机具有扒谷、输送、灌包、电动行走等功能，是一种散粮抓取设备，适用于大型，中型粮库，中心小粮站及个体工商户用来扒取粮食进行灌包作业，或者与其它输送机械配套使用，形成输送流水线作业。扒谷机能够方便、灵活、自动将粮食输送到后续设备上而实现散粮出仓、露天收场的输送、灌包目的。本扒谷机设备集散粮进仓、出仓、扒谷、灌包为一体，与其他粮食机械配套可组成流水线作业。移动式翼轮扒谷机扒取粮食的方式相较于刮板扒谷机来说，对稻谷的伤害小，更适合对稻谷的扒取。

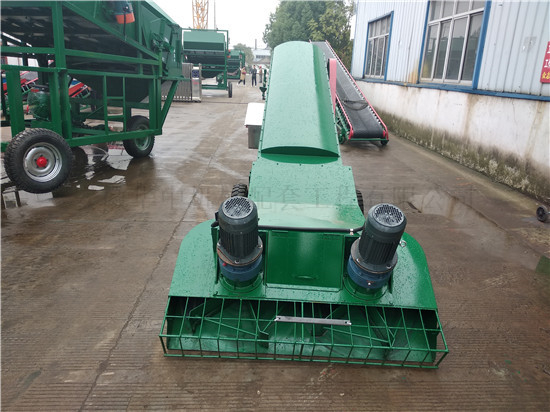

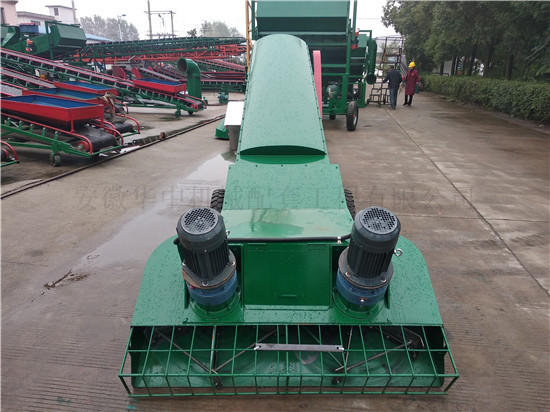

                              移动式翼轮扒谷机的扒谷头

移动式翼轮扒谷机每小时处理量：40-80吨/小时

移动式翼轮扒谷机特点：本型扒谷机能在我国气候、环境条件下进行露天工作，能够连续、稳定、可靠的在满负荷状态下，将散粮从粮堆扒取出来而形成稳定的粮食输送流量。可完成稻谷、小麦、玉米、黄豆等谷物的扒谷作业。移动式翼轮扒谷机投放市场以来，结束了过去用人工扒谷输送、灌包的方式，从而摆脱了繁重的体力劳动，机械化程度高；移动式翼轮扒谷机同时可用于仓储粮食的翻晒，作囤、翻仓倒仓等作业，是一种比较先进的粮食扒谷机械。

• 移动式翼轮扒谷机的回转出料管，扩大了输送范围，减少后续设备移动的次数。




• 柴油发动机可以作为在远离电源的条件下的动力源来进行作业。




• 移动式翼轮扒谷机采用免打气的橡胶行走轮，耐磨损，该行走轮的使用寿命时间长。




• 移动式翼轮扒谷机的设备焊接采用数控机床、焊接机器人与专业焊工相结合的工艺，保证了焊接的质量。




• 翼轮由两组风机叶片式收集装置组成，其加装耐磨结构，延长使用寿命。




• 移动式翼轮扒谷机的行走部分由行走轮驱动电机及链条组成，作用是使扒谷机移动。

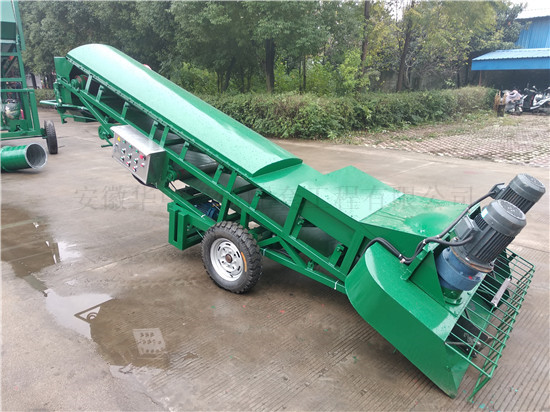

移动式翼轮扒谷机侧面图

1. 移动式翼轮扒谷机的电气控制箱是能容纳电机启动等电气元件的装置，箱体面板上设有启动、停止按钮和其它操作必要的按钮、指示灯和进线电源开关操作手柄。移动式翼轮扒谷机的电气控制箱采用双层钢门密封的结构，能够防尘和防水，控制箱的外接电缆线采用专用防水防尘电源快接插件，安装有防过载、防缺相保护装置，便于保养，减少了后期的电气维护作业。

2. 移动式翼轮扒谷机的电器控制箱体采用不锈钢板焊接而成，钢板厚度为0.8mm，外壳有内外接地螺栓。移动式翼轮扒谷机的配电箱体采用防爆型，等级达到DIP A21。

3. 移动式翼轮扒谷机的电气控制箱内留有足够的空间，以便装卸维修电气元件，电控箱整机工作在振动冲击载荷工况条件下的稳定性能好。

4. 移动式翼轮扒谷机的电气控制箱的箱体带锁，扒谷机箱体上电缆引入装置的密封性能符合GB12476.1-2013标准。

5. 移动式翼轮扒谷机的所有电气防护等级为T4、IP54，绝缘等级为F级。

6. 移动式翼轮扒谷机的电气控制箱配套的全部电气元件均采用德力西产品等国内一线品牌，所有接线相序保持一致。

7. 移动式翼轮扒谷机的空气断路器符合AC3负载性质的操作要求，接触器的负载性质不小于AC3中。热继电器能承受接触器和设备正常工作时的振动。

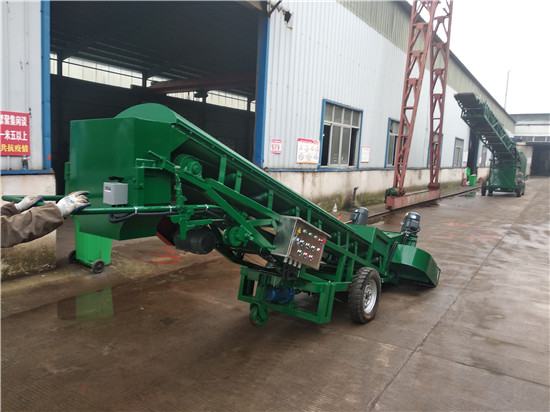

移动式翼轮扒谷机的后视图片

钢构件的表面处理和涂漆

1. 本粮食扒谷机设备的钢构件表面进行喷丸处理，钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物，任何可残留的痕迹仅是点状或纹状的轻微色斑。

2. 移动式翼轮扒谷机的底漆采用刷涂，面漆采用喷涂。

3. 移动式翼轮扒谷机的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。

4. 移动式翼轮扒谷机的底漆采用氧化铁锌铬底漆，干漆膜厚底大于40µm。

5. 移动式翼轮扒谷机的面漆采用丙烯酸类漆，喷三层，干膜总厚度≥100µm。

1.  使用前检查移动式翼轮扒谷机的各部位紧固件是否坚固，若松动，拧紧。

2.  工作中当移动式翼轮扒谷机的出现异常，操作员应立即停机检查，待故障排除后方可继续进行作业。

3.  启动移动式翼轮扒谷机后不要急于进行作业，待一切正常后方可进行作业。

4.  该粮食扒谷机设备工作过程中操作人员不得离开现场。

5.  该粮食扒谷机设备长时间不用时，应打扫干净置于通风干燥处。

6.  工作1000小时后应更换该粮食扒谷机设备的各轴承润滑脂。

7.  如需进行灌包时，在扒谷机的输送机部分顶端下方安有分料装置即可进行灌包。
