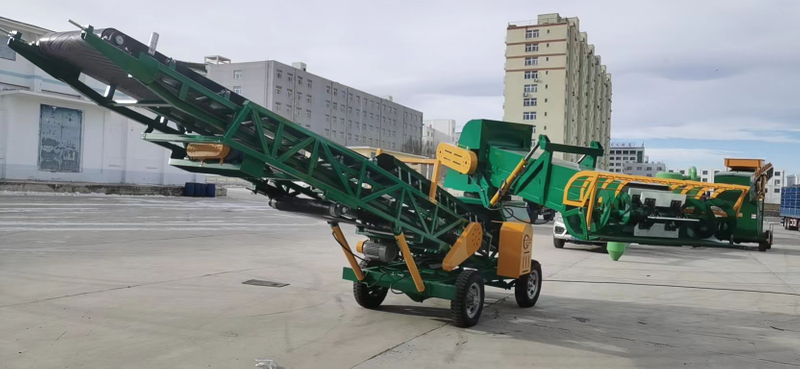

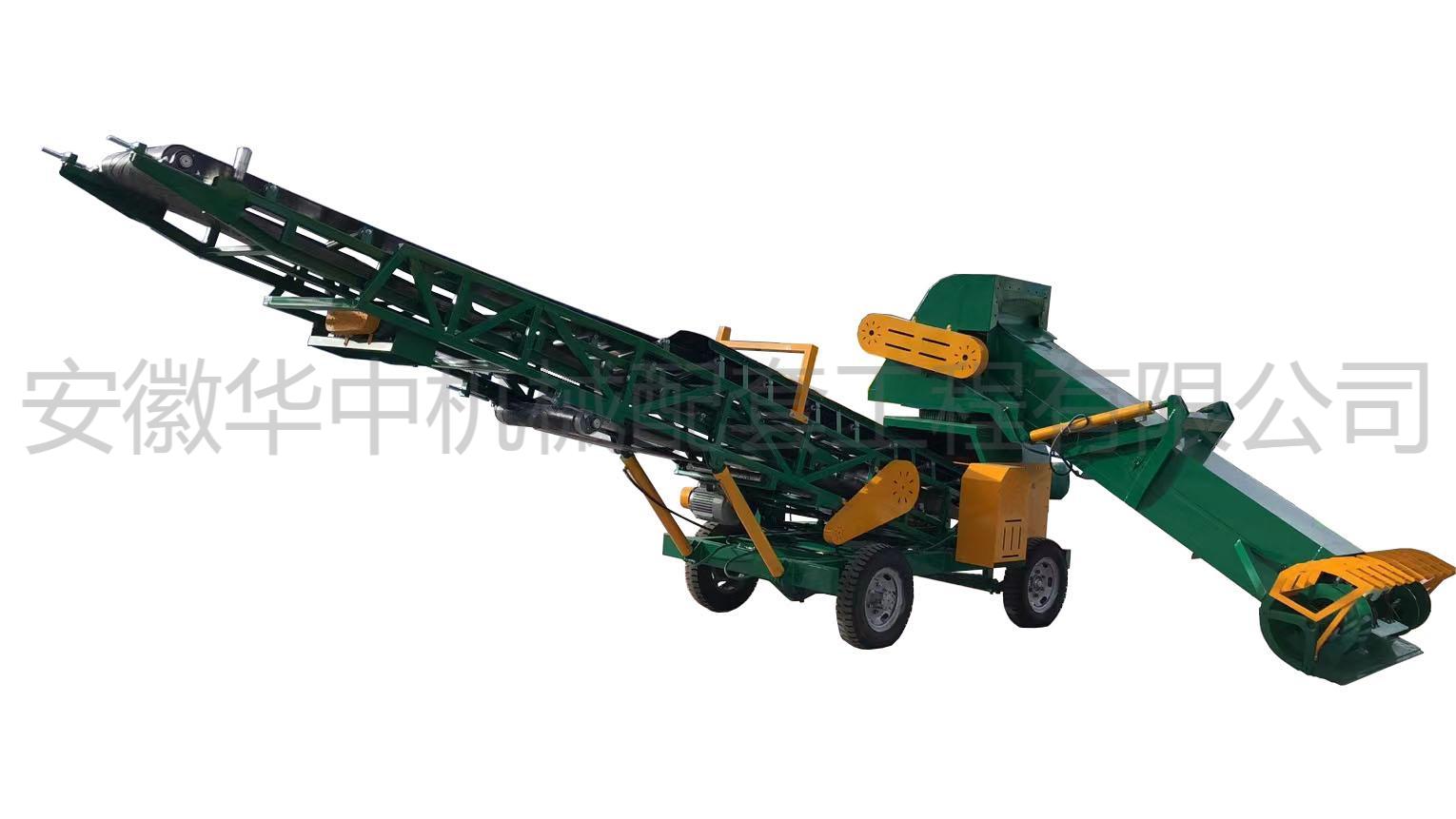

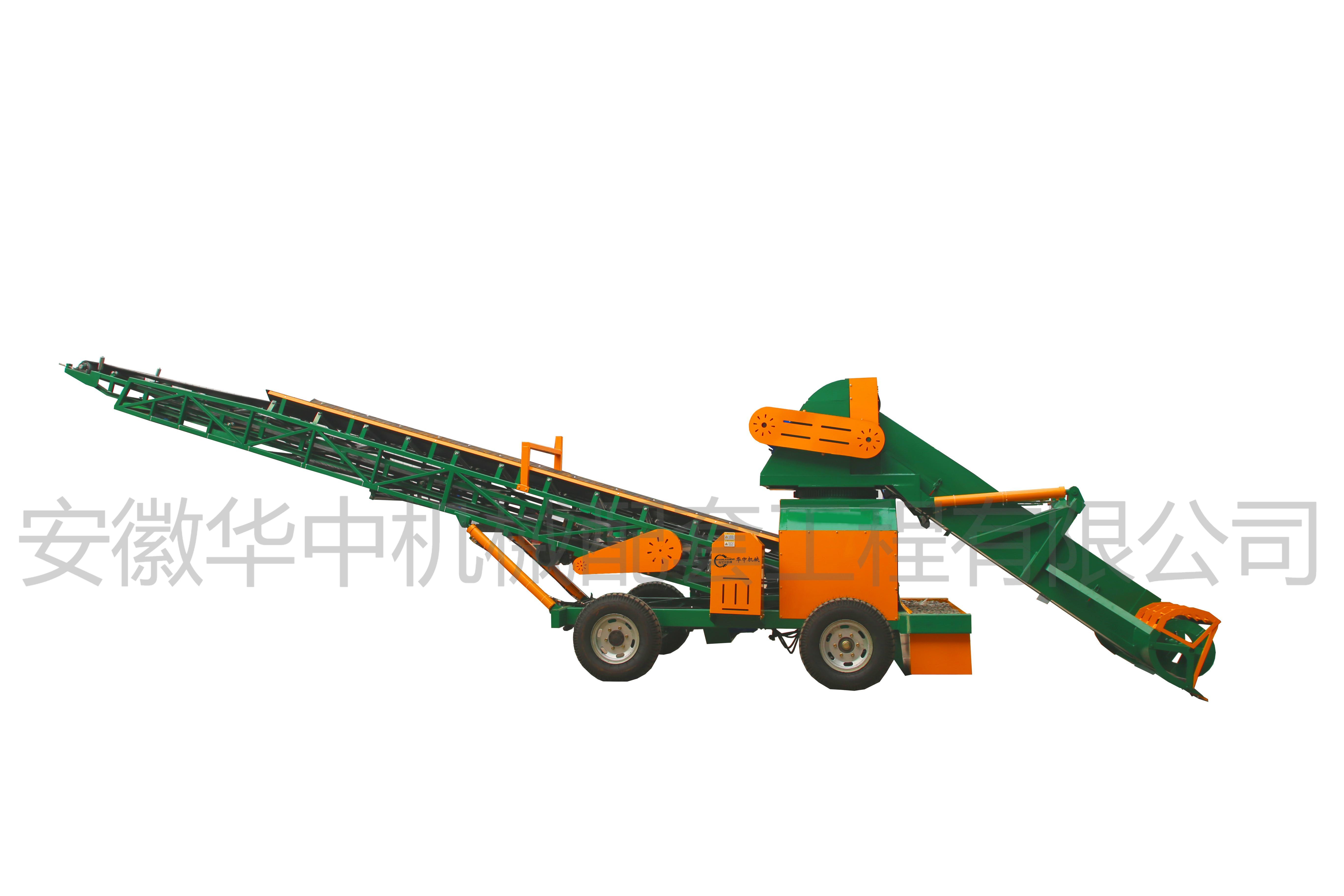

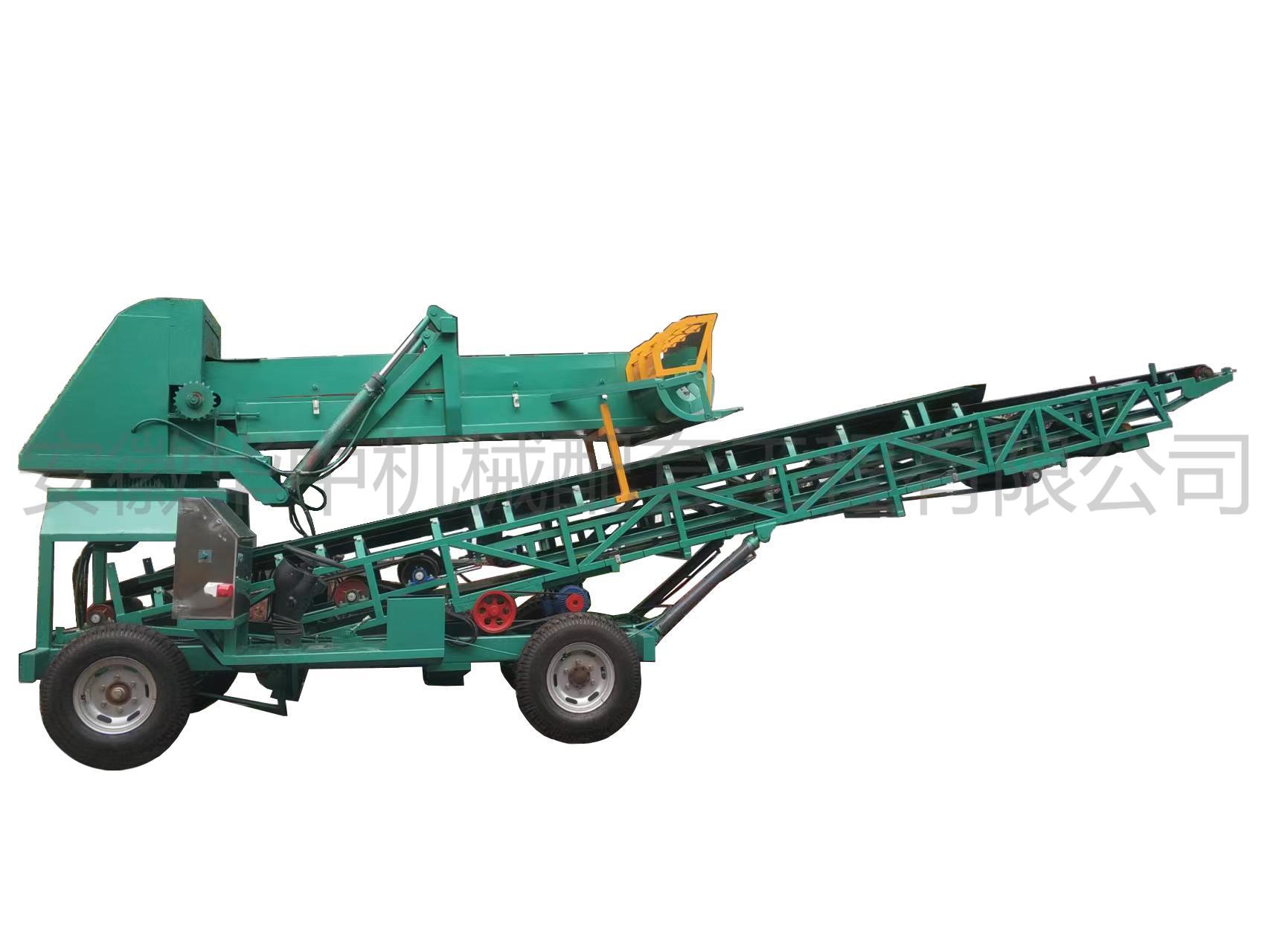

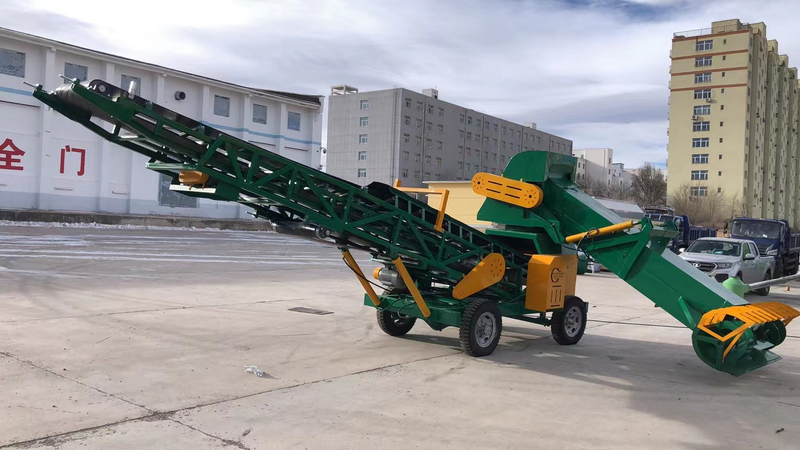

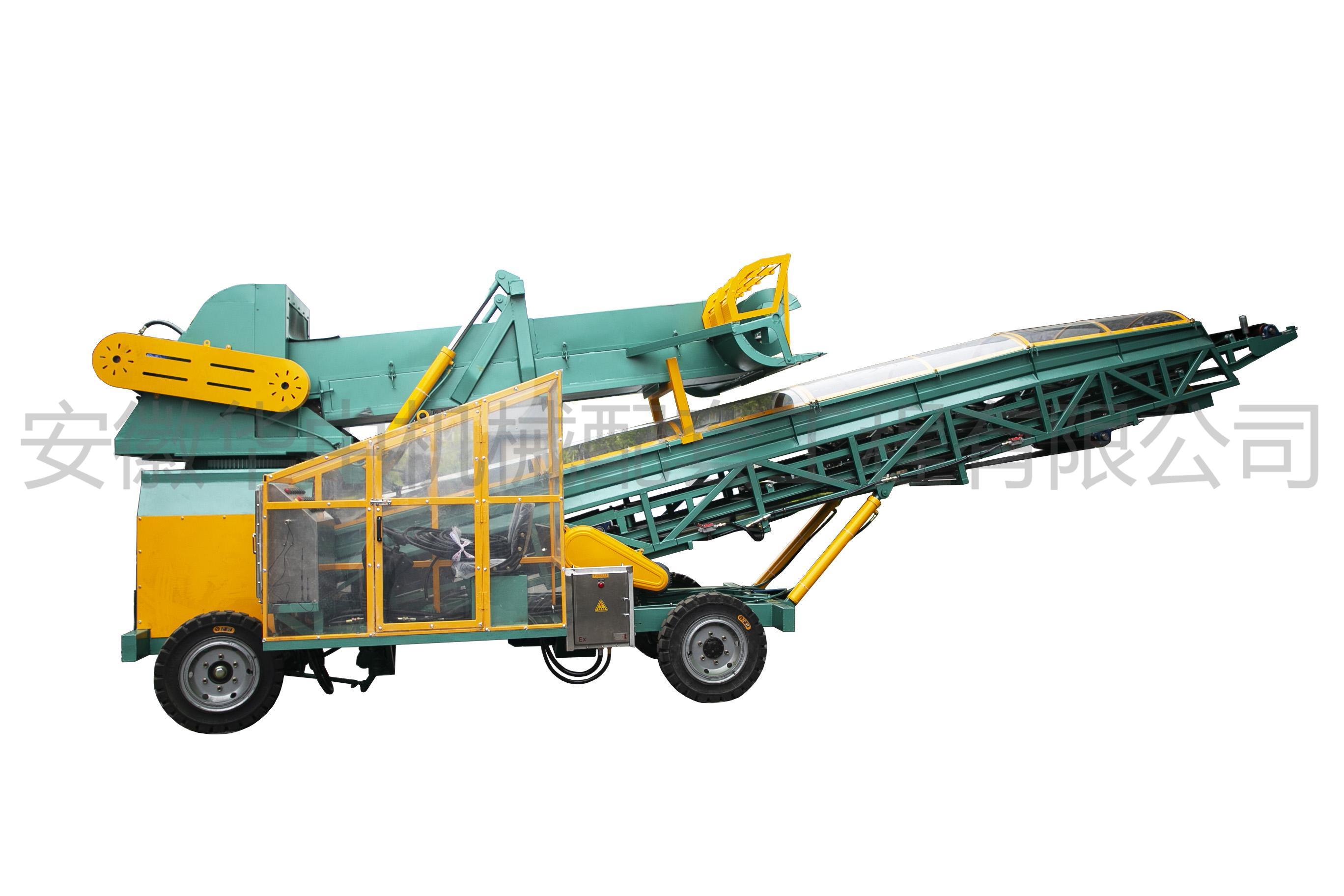

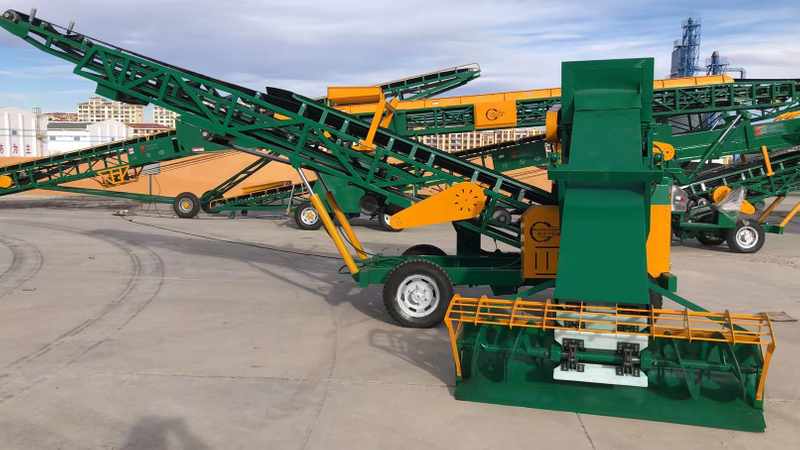

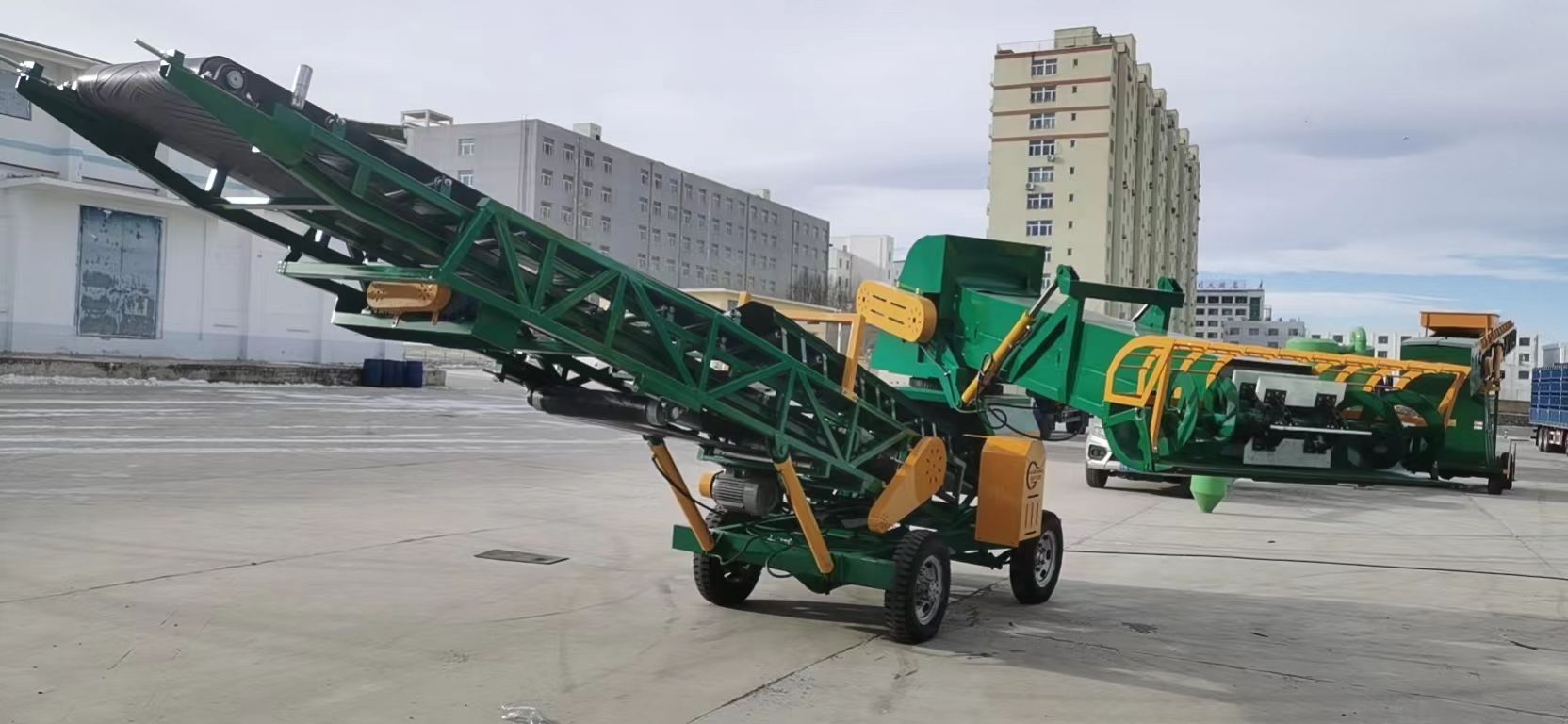

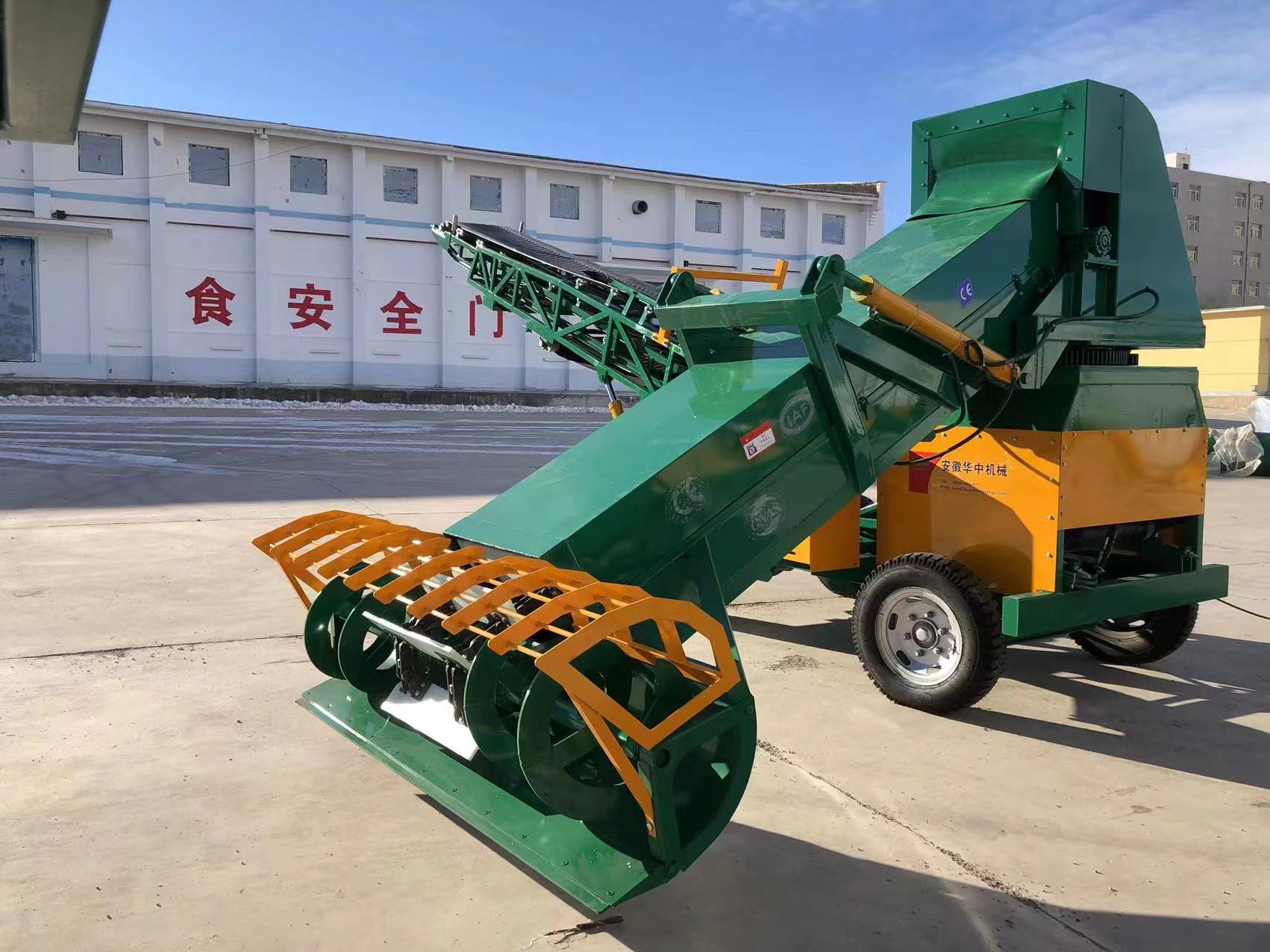

多功能移动式刮板扒谷机

多功能移动式刮板扒谷机,也叫多功能转向扒谷出仓机,是安徽华中机械配套有限公司粮食装卸设备系列中的成熟产品,集散装粮食扒谷出仓、翻仓、装车为一体,与其它粮食机械配套,可组成流水线作业,是一种比较先进的粮食扒谷出仓机械。该机适用于国家粮食储备库,地方大、小粮站(所)及粮油、饲料加工企业。可在180度的范围内进行散粮的扒送,与输送机相配合可以进行散粮运输、堆囤、装车、倒仓、翻晒等作业,使用性能好、产量高,是一种理想的自动扒谷设备。可一机扒粮上车。
数量:
  • HZ-ZX
  • 皖华中机械

产品描述

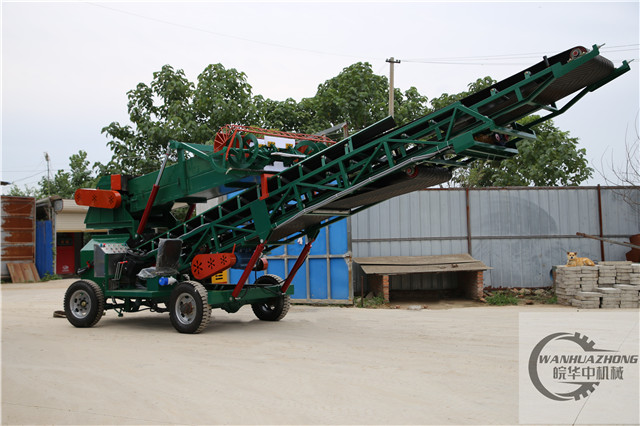

多功能移动式刮板扒谷机介绍

多功能移动式刮板扒谷机是安徽华中机械配套有限公司粮食装卸设备系列中的成熟产品,集散装粮食扒谷出仓、翻仓、装车为一体,与其它粮食机械搭配一起使用,可组成机械流水线作业,在国内市场上,该设备目前是粮食扒谷出仓机械设备领域比较先进的主流产品,技术成熟,质量可靠。


多功能移动式刮板扒谷机用途

该移动式扒谷机可应用于国家粮食储备库,地方大、小粮站(所)及粮油、饲料加工企业的日常工作中。可在180度的范围内扒送散粮,与输送机相配合可以进行散粮运输、堆囤、装车、倒仓、翻晒等作业,使用性能好、产量高,可一机扒粮上车,是一种理想的自动扒谷设备。


多功能移动式刮板扒谷机每小时处理量100-200吨/每小时。

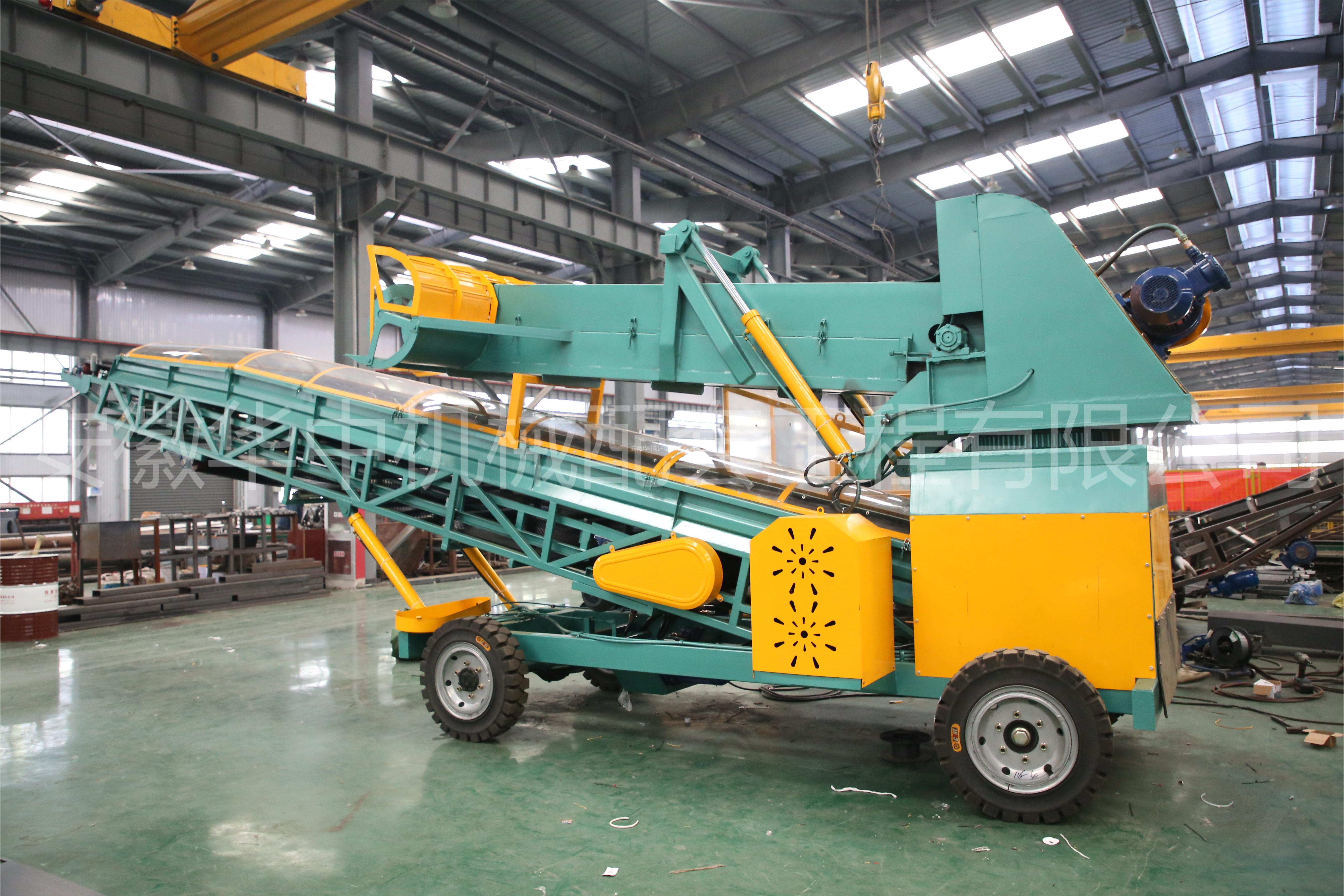

多功能移动式刮板扒谷机结构组成

多功能移动式刮板扒谷机由刮板扒粮机构、回转出料系统、除尘系统、输送机构、升降机构、装车输送结构、电动行走装置和电控系统组成,本设备的除尘系统,增加了工作人员清洁生产的安全性,减轻了操作人员和粮库工人的劳动强度。


主要技术参数


产品名称:

多功能移动式刮板扒谷机

型号:

HZ-ZX

扒谷能力:

100-200t/h

电源:

380V 50Hz

功率:

输送5.5kW;液压4.0kW;扒谷5.5/7.5kW;

输送带速度:

≤2.5m/s

工作环境温度:

-40°~+45°

工作环境湿度:

20%-99%RH

材料特性:

坚固,耐磨

扒谷宽幅:

2000mm

保修服务:

视频技术支持,在线支持,人工服务

售后服务 :

视频技术支持,在线支持,人工服务

保修期:

1年内保修,易损件3个月内免费更换

认证:

ISO45001,ISO14001,ISO9001

适用行业:

粮库,港口码头,饲料厂,化肥厂,粮食加工厂

适用对象:

玉米,水稻,大豆,小麦等散料

生产地:

中国安徽







性能特点

1. 多功能移动式刮板扒谷机拥有汽车车桥底盘,具备电动行走能力,动力强劲,性能稳定。


2. 多功能移动式刮板扒谷机的自动回料管,扩大了输送范围,减少与其搭配一起工作的设备移动的次数。


3. 该扒谷机配置充气式汽车轮胎,可快速的进行长距离的移动。


4. 整体防护等级达到IP54级,符合粮食设备仓内作业防尘防爆要求。


5. 设备生产时的焊接采用了数控机床与焊接机器人和专业焊工相结合的工艺,保证了焊接的质量。


6. 该扒谷机的扒谷刮板加装了耐磨结构,延长了设备的使用寿命。



多功能移动式刮板扒谷机调试与安装


1. 多功能移动式刮板扒谷机开机前先检查各部位所有紧固件是否紧固。


2. 启动扒谷及输送电机开关,看运转方向是否正确。


3. 启动扒谷及输送部分电机,检查输送与扒谷带的松紧度及是否跑偏,若发现上述现象,可分别调整两端的调整拉丝,直至皮带不跑偏和松紧度合适为止。


4. 检查多功能移动式刮板扒谷机的扒谷部分后端是否降到最低位置。


5. 待一切正常后方可开启多功能移动式刮板扒谷机进行工作。


电气控制箱及电气元件

1. 多功能移动式刮板扒谷机的电气控制箱是能容纳电机启动等电气元件的装置,箱体面板上设有启动、停止按钮和其它操作必要的按钮、指示灯和进线电源开关操作手柄。电气控制箱采用双层钢门密封结构,能有效的进行防尘和防水,外接电缆线采用专用防水防尘电源快接插件,设有防过载、防缺相保护装置,便于保养,减少电气维护作业。


2. 多功能移动式刮板扒谷机的电气控制箱体采用不锈钢板焊接而成,钢板厚度为0.8mm,外壳有内外接地螺栓。若配电箱体采用防爆型等级达到DIP A21。


3. 多功能移动式刮板扒谷机的电气控制箱内留有足够的空间,以便装卸维修电气元件,电控箱整机工作在振动冲击载荷工况条件下的稳定性能好。


4. 多功能移动式刮板扒谷机的箱体带锁,箱体上电缆引入装置的密封性能符合GB12476.1-2013标准。


5. 多功能移动式刮板扒谷机的所有电气防护等级为T4、IP54级,绝缘等级为F级。


6. 多功能移动式刮板扒谷机的电气控制箱配套的全部电气元件均采用德力西产品等国内一线品牌,所有接线相序保持一致。


7. 多功能移动式刮板扒谷机的空气断路器符合AC3负载性质的操作要求,接触器的负载性质不小于AC3中。热继电器能承受设备的接触器和扒谷机正常工作时的振动。



钢构件的表面处理和涂漆


1. 多功能移动式刮板扒谷机的钢构件表面进行喷丸处理,钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,任何可残留的痕迹仅是点状或纹状的轻微色斑。


2. 多功能移动式刮板扒谷机的底漆采用刷涂,面漆采用喷涂。


3. 多功能移动式刮板扒谷机的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。


4. 多功能移动式刮板扒谷机的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。


5. 多功能移动式刮板扒谷机的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。


使用维修

1.  使用前应检查多功能移动式刮板扒谷机的各部位紧固件是否坚固,若松动,应立即拧紧。


2.  工作中出现异常,立即停止多功能移动式刮板扒谷机进行检查,待故障排除后方可进行作业。


3.  启动多功能移动式刮板扒谷机后不要急于进行作业,待一切正常后方可进行作业。


4.  工作过程中多功能移动式刮板扒谷机的操作人员不得离开现场。


5.  长时间不使用多功能移动式刮板扒谷机时,应将设备打扫干净并放置在通风干燥处。


6.  工作1000小时后更换多功能移动式刮板扒谷机的各轴承润滑脂。


7.  如需进行灌包时,在输送机部分顶端下方安有分料装置即可进行灌包。



多功能移动式刮板扒谷机的故障与排除






排除方法

输送与扒谷带跑偏

辊筒轴线不平行

调整各辊筒轴线平行

托辊不转

轴承损坏

更换轴承



转盘不转



卡死

清理转盘

转盘损坏

更换新转盘
