T4-72
皖华中机械
产品描述
离心风机介绍:
离心风机是依靠外部输入的机械能,提高气体的压力并向外排送气体的通风设备,它是一种从动的流体机械。在我国,离心风机被广泛应用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却;锅炉和工业炉窑的通风和引风;家用电器设备和空气调节设备的冷却和通风;谷物的烘干和选送;风洞风源和气垫船的充气和推进等。
移动式离心风机用途:
移动式离心风机是中国安徽华中机械通风设备系列中的成熟产品,主要用于国家标准粮库和非标准粮库的通风和粮库冷却,结构紧凑。且移动方便,可以满足不同的工作情况,是专为配合国内粮库而设计的专用通风设备。
欢迎广大客户与我们联系,选择符合您要求的离心风机产品(产品可根据客户需求定制)。

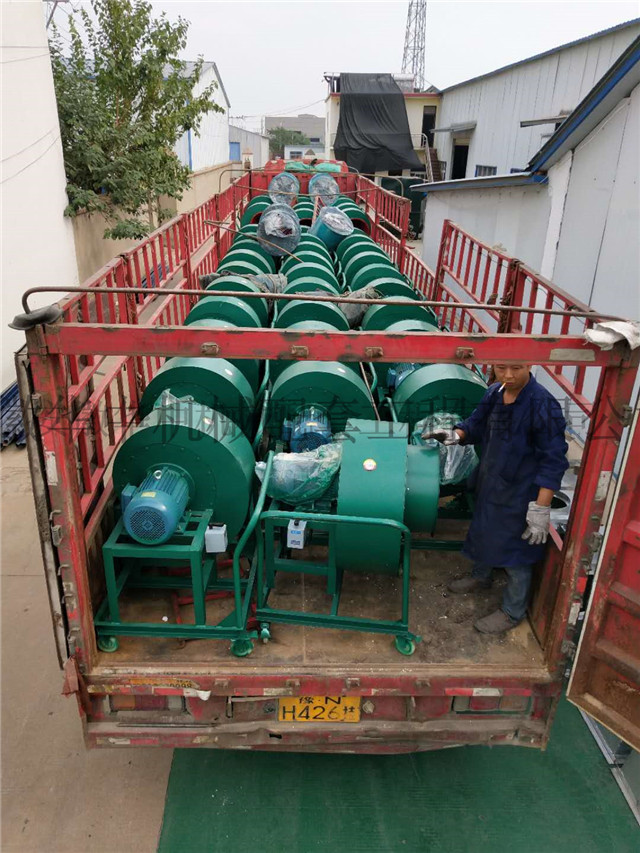

装车中的我司移动式离心风机

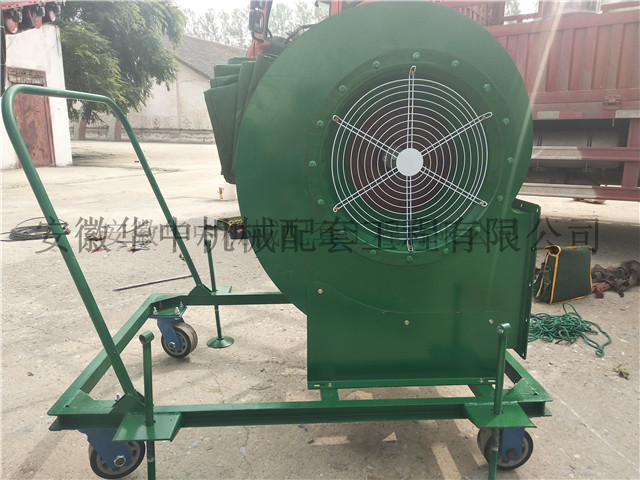

粮库中正在入库的我司离心风机图片
主要技术参数
产品名称: | 移动式离心风机 | 型号: | T4-72 |
风机转速: | 1800r/min或2000r/min | 电源: | 380V 50Hz |
工作环境温度: | -40°~+45° | 功率: | 7.5kW或11kW |
风压: | 1760-2989Pa | 风量: | 8288-16576m³/h |
外形尺寸: | 1.4m×1.2m×1.6m | 电机电箱: | 防尘和防爆,带加油(配有5孔插座) |
材料特性: | 坚固,耐磨 | 自重: | 335kg |
保修服务: | 视频技术支持,在线支持,人工服务 | 售后服务: | 视频技术支持,在线支持,人工服务 |
保修期: | 1年内保修,易损件3个月内免费更换 | 认证: | ISO45001,ISO14001,ISO9001 |
适用行业: | 粮库,港口码头,饲料厂,化肥厂,粮食加工厂 | 适用对象: | 玉米,水稻,大豆,小麦等散料 |
生产地: | 中国安徽 |
产品性能
1. 移动式离心风机实质是一种变流量恒压装置。当转速一定时,离心风机的压力-流量理论曲线应是一条直线.由于内部风量的损失,实际特性曲线是弯曲的。离心风机中所产生的压力受到进入的空气的温度或密度变化的影响较大。对一个确定的进气量来说,最高进气温度(空气密度最低)时产生的压力最低.对于一条给定的压力与流量特性曲线,相对应就有一条功率与流量特性曲线.所以当离心风机以恒速运行时,对于一个给定的气流量,所需的功率随进气温度的降低而升高。
2. 本离心风机的行走轮装有轴承,底部配置的万向行走轮具有转向功能,保证了机器的移动轻便灵活。
3. 移动式离心风机的机架采用锰钢结构,具有足够的强度和良好的刚性。
电气控制箱及电气元件
1. 移动式离心风机的电气控制箱是能容纳电机启动等电气元件的装置,箱体面板上设有启动、停止按钮和其它操作必要的按钮、指示灯和进线电源开关操作手柄。电气控制箱采用双层钢门密封结构,既能防尘也能防水,控制箱的外接电缆线采用专用防水防尘电源快接插件,安装有防过载、防缺相保护装置,便于保养,减少电气维护作业。
2. 移动式离心风机的箱体采用不锈钢板焊接而成,钢板厚度为0.8mm,外壳有内外接地螺栓。若配电箱体采用防爆型等级达到DIP A21。
3. 该通风设备的电气控制箱内留有足够的空间,以便装卸维修电气元件,电控箱整机工作在振动冲击载荷工况条件下的稳定性能好。
4. 移动式离心风机的箱体带锁,箱体上电缆引入装置的密封性能符合GB12476.1-2013标准。
5. 移动式离心风机的所有电气防护等级为T4、IP54,绝缘等级为F级。
6. 移动式离心风机的电气控制箱配套的全部电气元件均采用德力西产品等国内一线品牌,所有接线相序保持一致。
7. 移动式离心风机的空气断路器符合AC3负载性质的操作要求,接触器的负载性质不小于AC3中。热继电器能够承受接触器和设备正常工作时的振动。

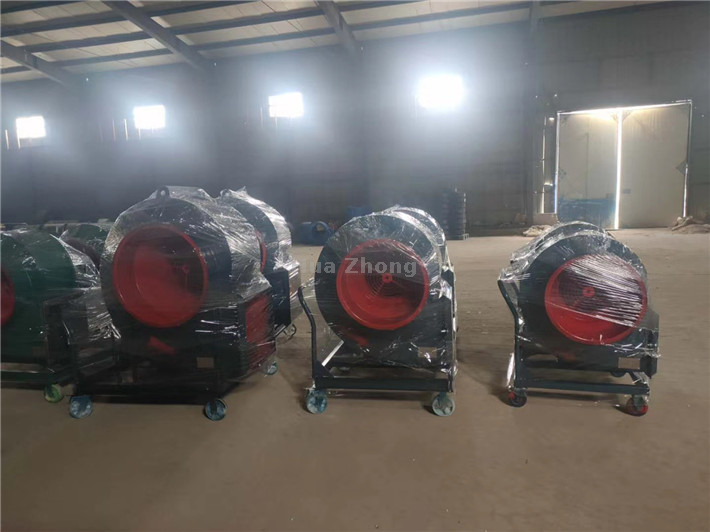

运抵粮库的离心风机
移动式离心风机的钢构件的表面处理和涂漆
1. 该通风设备的钢构件表面进行喷丸处理,钢材表面达到无可见的油脂、污垢、氧化皮、铁锌和油漆涂层等附着物,任何可残留的痕迹仅是点状或纹状的轻微色斑。
2. 移动式离心风机的底漆采用刷涂,面漆采用喷涂。
3. 移动式离心风机的底漆、中间层漆的涂层无针孔、气泡、裂纹、起皱、脱落、流挂、漏漆等缺陷。面漆均匀、光亮、完整。
4. 移动式离心风机的底漆采用氧化铁锌铬底漆,干漆膜厚底大于40µm。
5. 移动式离心风机的面漆采用丙烯酸类漆,喷三层,干膜总厚度≥100µm。
维修保养
1. 使用前检查移动式离心风机的各部位紧固件是否坚固,若松动,拧紧。
2. 工作中如果移动式离心风机出现异常,设备操作员应立即停机检查,待故障排除后方可进行作业。
3. 启动移动式离心风机后不要急于进行作业,待一切正常后方可进行作业。
4. 移动式离心风机工作过程中操作人员不得离开现场。
5. 移动式离心风机长时间不用时,应打扫干净并放置于通风干燥处。
6. 移动式离心风机工作1000小时后更换各轴承润滑脂。
移动式离心风机的注意事项:
1. 移动式离心风机的电机的电源必须可靠接地。
2. 移动式离心风机的电机电源线应按每1mm2铜芯线负载4A~5A电流的计算方法配用独立电源连接线。
3. 请勿过载使用移动式离心风机,负载电流不能大于电机额定电流。
